Este documento proporciona información sobre el controlador GSM TWCT22. El TWCT22 permite el control remoto a través de SMS o llamadas, envío de alertas por SMS, y configuración local o remota a través de GPRS. Incluye 4 entradas digitales, 2 analógicas y 4 relés. El documento explica las especificaciones, configuración de usuarios, eventos, acciones, lógica y aplicaciones de monitoreo y control remoto posibles con el TWCT22.

1. TWCT22 – CONTROLADOR GSM
Febrero 2014
José R. Salvador
TWCT22 – CONTROLADOR GSM

2. Indice
TWCT22 – CONTROLADOR GSM 2
• Prestaciones
• Especificaciones
• Configuración
• General
• Usuarios, eventos, acciones y lógicas
• Aplicaciones

3. Prestaciones
• 4 DIN (0V-3V ‘0’, 3V-24V ‘1’)
• 2 AIN (0-10V, 4-20mA)
• 4 relés (250V, 7A) permiten encendido/apagado remoto
• Lógica programable (eventos vs acciones)
• Actuación remota mediante SMS o llamadas perdidas
• Envío de SMS ante alertas (usuarios autorizados)
• Configuración local a través de puerto serie mediante web
• Configuración remota a través de GPRS con soporte dyndns
• Incluye cable serie y antena magnética con cable de 3m
• Alimentación 11-29Vdc
• Montaje en carril DIN
TWCT22 – CONTROLADOR GSM 3

4. Especificaciones (I)
• Dimensiones, formato, rango de temperaturas y conectores
• Rango de temperaturas de -20°C a +55°C
• Montaje en carril DIN
• Dimensiones 90x70,5x57,6 (mm)
• Interface RS232 (RJ45 conector) para gestión local via web
• Conector MMCX para antena GSM
TWCT22 – CONTROLADOR GSM 4
• Características GSM
• GPRS Class 10: 16-24 Kbps upload, 32-48 Kbps download
• SMS: Modo texto
• Módem wireless: Dual Band GSM (900/1800MHz)
• Módulo GSM (Teltonika TM1)

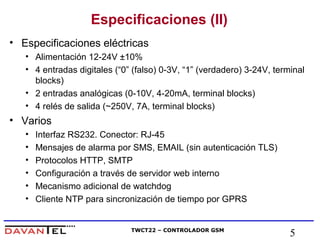

5. Especificaciones (II)
• Especificaciones eléctricas
• Alimentación 12-24V ±10%
• 4 entradas digitales (“0” (falso) 0-3V, “1” (verdadero) 3-24V, terminal
blocks)
• 2 entradas analógicas (0-10V, 4-20mA, terminal blocks)
• 4 relés de salida (~250V, 7A, terminal blocks)
TWCT22 – CONTROLADOR GSM 5
• Varios
• Interfaz RS232. Conector: RJ-45
• Mensajes de alarma por SMS, EMAIL (sin autenticación TLS)
• Protocolos HTTP, SMTP
• Configuración a través de servidor web interno
• Mecanismo adicional de watchdog
• Cliente NTP para sincronización de tiempo por GPRS

6. Configuración local RS-232

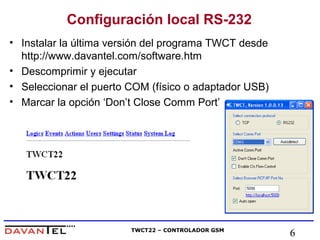

• Instalar la última versión del programa TWCT desde
http://www.davantel.com/software.htm
• Descomprimir y ejecutar
• Seleccionar el puerto COM (físico o adaptador USB)
• Marcar la opción ‘Don’t Close Comm Port’
TWCT22 – CONTROLADOR GSM 6

7. Configuración remota GPRS
• Configuración GPRS: APN, username y password
• Configuración DNS dinámico
• Se debe crear una cuenta en
dnsdynamic.com, dyn.com o no-ip.
TWCT22 – CONTROLADOR GSM 7
com

8. Configuración – Settings (I)
• Cambiar el idioma de la web a Spanish
• Seleccionar las entradas analógicas por tensión (0-10V) o
corriente (4-20mA) y calibrar en base al valor actual
• Fallo relé - permite actuar un relé mientras el equipo esté
encendido
• Fecha y hora – se puede fijar pero el TWCT22 no tiene
batería de forma que se perderá al apagar el equipo. Solución
– sincronizarse por NTP al activar los datos GPRS
TWCT22 – CONTROLADOR GSM 8

9. Configuración – Settings – Ajustes (II)
• PIN: entrar el PIN de la SIM. Se recomienda quitar el PIN
• SMTP MAIL SETTINGS: permite configurar los datos para el
envío de emails. SOLO FUNCIONA SIN PROTOCOLO TLS
(consultar con el proveedor de email)
• Autorización: permite definir un usuario y password para el
acceso a la configuración web
• Centro de mensajes: sólo entrar si el equipo no muestra
ningún número (lo debe tomar automáticamente del operador
GSM)
• Guardar configuración y Cargar configuración
TWCT22 – CONTROLADOR GSM 9

10. Configuración - Estado
• Muestra
• Fecha y zona horaria
• Versión de software e IMEI
• Estado de la conexión y nivel de la señal
GSM
• Dirección IP pública
• Estado GPRS
• Estado sincronización NTP
TWCT22 – CONTROLADOR GSM 10

11. Configuración – Registro Sistema
• Permite la traza de eventos o anomalías
• Puede deshabilitarse o borrarse para empezar de nuevo
• Muestra en cada registro la hora del sistema
TWCT22 – CONTROLADOR GSM 11

12. Test
TWCT22 – CONTROLADOR GSM 12
• Página oculta
• …/test
• muestra el estado de
las entradas digitales
• Muestra el valor de
las analógicas
• Actuar los relés
• Muestra los valores
de alimentación

13. Configuración - Usuarios
• Users (usuarios): son los usuarios que podrán o bien actuar
sobre el equipo haciendo llamadas o enviando SMS o bien
recibirán las notificaciones del equipo también a través de
llamadas perdidas o mensajes SMS
• El número de teléfono debe entrarse con el prefijo
internacional +34 XXXXXXXXX
• Pueden crearse grupos de personas de forma que el equipo
envíe un SMS a varias personas simultáneamente o bien que
cualquiera de las personas de este grupo pueda enviar al
equipo un SMS o una llamada perdida para desencadenar
una acción
TWCT22 – CONTROLADOR GSM 13

14. Configuración – Eventos (I)
• Events (eventos): son aquellas situaciones que queremos monitorizar
(temporizador, cambio de estado en alguna entrada, ...) o aquellas
situaciones externas que desencadenarán alguna acción consecuente
(llamadas o SMS recibidos de los usuarios autorizados)
• Eventos de señales de entrada: monitorizan el nivel de las entradas
analógicas y digitales
• ARRIBA (UP): se activa por flanco de subida
• ABAJO (DOWN): se activa por flanco de bajada
• ALTO (HIGH): activo mientras alto
• BAJO (DOWN): activo mientras bajo
• Tiempo de activación: tiempo en segundos antes de que el evento se
considere como acontecido (sólo ALTO y BAJO)
• Tiempo de desactivación: tiempo en segundos antes de que el evento se
considere como desaparecido (ya no acontecido) (sólo ALTO y BAJO)
TWCT22 – CONTROLADOR GSM 14

15. Configuración – Eventos (II)
• Valor: valor en V o mA en los eventos analógicos para
desencadenarlo
• Intervalo: tiempo mínimo en segundos necesario para activar el evento
(sólo ALTO y BAJO)
• Mensaje de evento: mensaje de texto recibido de un usuario
registrado. Debe coincidir el texto del mensaje (case
sensitive) y el número de teléfono del usuario. A través de
diferentes textos en el SMS podemos hacer que un mismo
usuario desencadene eventos diferentes (actuar un relé y
pedir el estado del equipo por SMS)
• Evento temporizador: permite definir eventos temporizados.
Ejemplos: cada hora, los Lunes y Miércoles a las 18:00h, …
Los eventos en horas fijas necesitan sincronización NTP para
mantener el equipo en hora
TWCT22 – CONTROLADOR GSM 15

16. Configuración – Acciones (I)
• Actions (acciones): son las acciones que podemos llevar a
cabo en base a unas reglas lógicas aplicadas sobre los
eventos acontecidos. Las acciones pueden ser la actuación
de algún relé (control remoto) o en envío de un SMS o
llamada perdida a un usuario autorizado (monitorización)
• Relé de salida: permite actuar un relé durante un determinado
tiempo
• ENCENDIDO (ON): cierra el relé
• APAGADO (OFF): abre el relé
• ALTERNAR (TOGGLE): cambia el estado del relé (conmuta)
• CONGELAR TIEMPO: fija el tiempo que abriremos o cerraremos el
relé (en segundos)
TWCT22 – CONTROLADOR GSM 16

17. Configuración – Acciones (II)

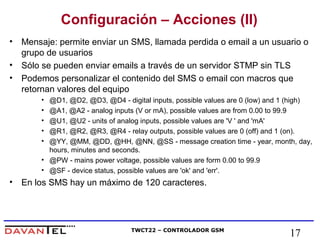

• Mensaje: permite enviar un SMS, llamada perdida o email a un usuario o
grupo de usuarios
• Sólo se pueden enviar emails a través de un servidor STMP sin TLS
• Podemos personalizar el contenido del SMS o email con macros que
retornan valores del equipo
• @D1, @D2, @D3, @D4 - digital inputs, possible values are 0 (low) and 1 (high)
• @A1, @A2 - analog inputs (V or mA), possible values are from 0.00 to 99.9
• @U1, @U2 - units of analog inputs, possible values are 'V ' and 'mA'
• @R1, @R2, @R3, @R4 - relay outputs, possible values are 0 (off) and 1 (on).
• @YY, @MM, @DD, @HH, @NN, @SS - message creation time - year, month, day,
hours, minutes and seconds.
• @PW - mains power voltage, possible values are form 0.00 to 99.9
• @SF - device status, possible values are 'ok' and 'err'.
• En los SMS hay un máximo de 120 caracteres.
TWCT22 – CONTROLADOR GSM 17

18. Configuración - Lógica
• Logics (reglas): son las reglas que definen las acciones a
tomar en función de los eventos acontecidos. Básicamente
son reglas del tipo: SI SUCEDE EL EVENTO A Y/O EL
EVENTO B Y/O ..... ENTONCES HAZ LA ACCION A Y LA
ACCION B Y....
TWCT22 – CONTROLADOR GSM 18

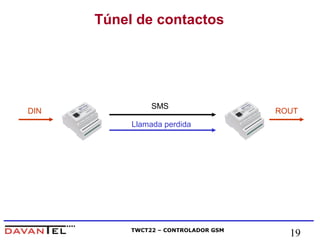

19. Túnel de contactos
SMS
DIN ROUT
Llamada perdida
TWCT22 – CONTROLADOR GSM 19

20. Apagado y encendido
TWCT22 – CONTROLADOR GSM 20
SMS
Llamada perdida
Apagado y
encendido
Caldera
Servidor
Reset
Los viernes por
la noche y los
domingos por
la noche
Cada 24h

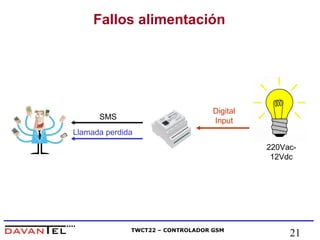

21. Fallos alimentación
TWCT22 – CONTROLADOR GSM 21
SMS
Llamada perdida
Digital
Input
220Vac-
12Vdc

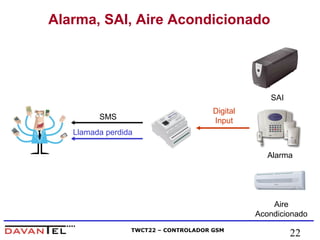

22. Alarma, SAI, Aire Acondicionado
SAI
TWCT22 – CONTROLADOR GSM 22
SMS
Llamada perdida
Digital
Input
Alarma
Aire
Acondicionado
