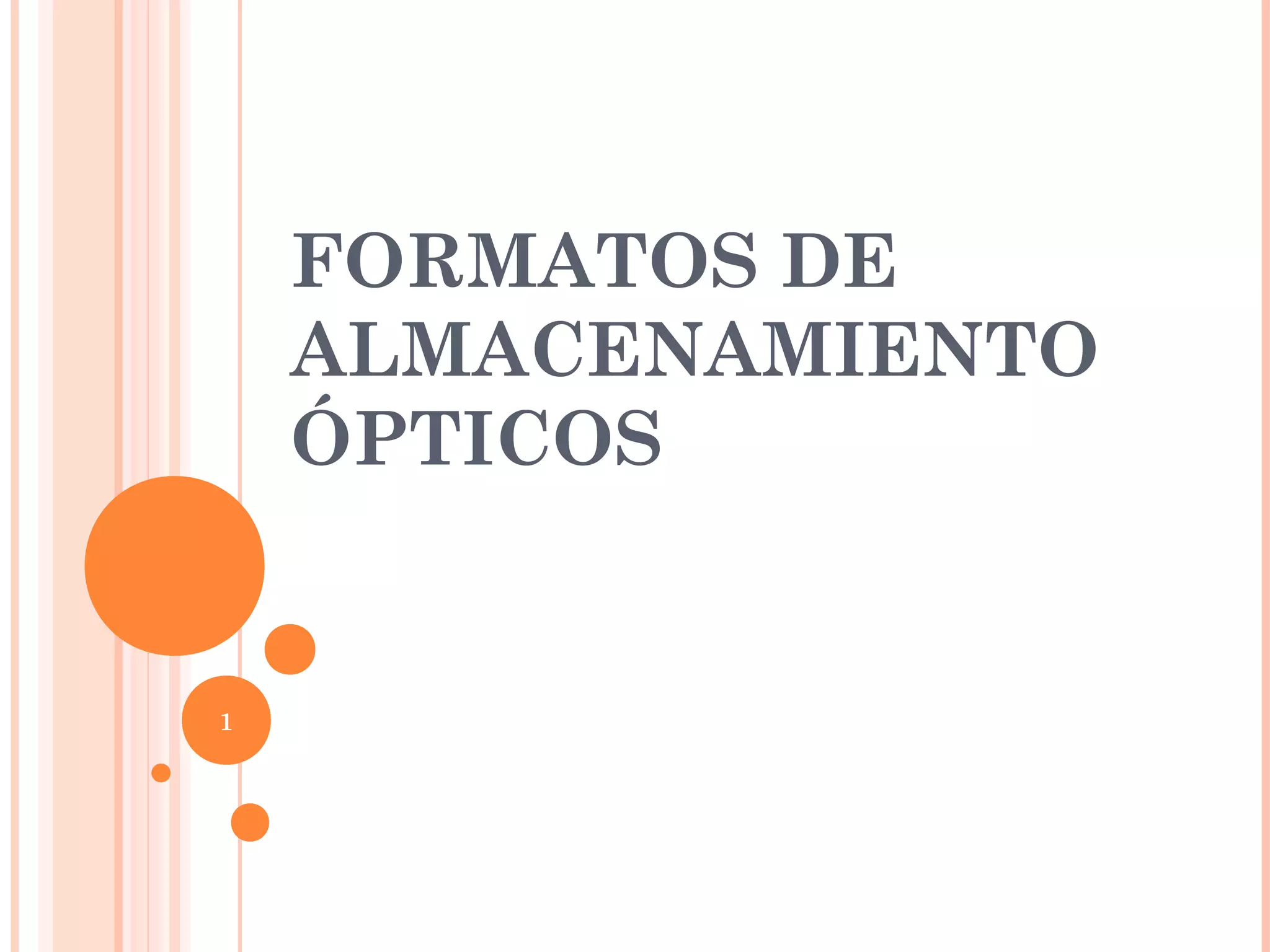

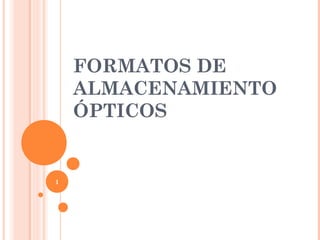

1. FORMATOS DE
ALMACENAMIENTO
ÓPTICOS
1

2. 2
UNIDADES ÓPTICAS
 Utilizan un rayo láser para grabar los bits sobre la
superficie de un disco con superficie reflectante. Los bits
son almacenados realizando pequeños surcos con el láser,
de manera que, un surco es interpretado como un “1” y
un surco es interpretado como un “0”.
 Para leer los datos el laser se proyecta sobre las pistas, si
hay surco, el rayo se refleja de manera diferente de si
hay un no surco. Un sensor capta la luz reflejada e
intepreta un “1” o un “0”.

3. 3

4. 4

5. FORMATOS DE DISCOS ÓPTICOS
FORMATOS DE CD
 Las especificaciones de los discos compactos(CD’s),se
detallaron en una serie de libros llamados Rainbow
Books, porque cada tipo de CD tenia un libro de un
determinado color
5

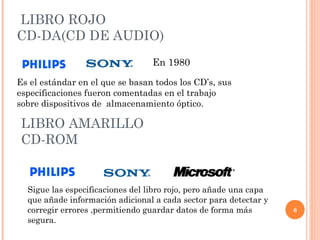

6. LIBRO ROJO
CD-DA(CD DE AUDIO)
En 1980
Es el estándar en el que se basan todos los CD’s, sus
especificaciones fueron comentadas en el trabajo
sobre dispositivos de almacenamiento óptico.
6
LIBRO AMARILLO
CD-ROM
Sigue las especificaciones del libro rojo, pero añade una capa
que añade información adicional a cada sector para detectar y
corregir errores ,permitiendo guardar datos de forma más
segura.

7. LIBRO VERDE
CD-I
El CD-i fue más que un formato de CD. Tenía su propio reproductor que se
conectaba al televisor y permitía ver contenidos interactivos (principalmente
documentales y juegos) , lo mas curioso era la sincronización entre sonido y
video , el video fue comprimido usando el estándar MPEG-1 y el sonido
usando el estándar ADPCM, el formato no triunfó.
En 1986
7
LIBRO NARANJA CD-MO CD-R CD-RW
En 1989
Parte 1:CD-MO(magneto-optical),iba a ser un formato regrabable,
pero fue rechazado por el mercado antes de ser lanzado.
Parte 2: CD-R, es conocida como WORM(write once read mostly)
Es compatible con las especificaciones de los libros rojo y amarillo,
permitiendo así ser leídos por las unidades de CD-ROM/CD-DA.

8. Parte 3:CD-RW,permite borrar y sobrescribir información además de
leer y escribir .
Además de la capacidad de grabar en CD’s, lo mas importante que introdujo
el libro naranja fue la capacidad de poder grabar en multisesión.
Una sesión consiste en :
lead-in, indica si se trata de una multisesión ,la dirección del siguiente sector a
grabar e incluye la tabla de contenidos.
una o varias pistas(la información a grabar).
lead-out, indica cuando se cierra la sesión.
8

9. LIBRO BLANCO: VIDEO CD
Basado en el CD-i contienen 74 minutos de MPEG-1 video y ADPCM
digital audio.
LIBRO AZUL:CD EXTRA
Fue usado por artistas musicales para incorporar videos o cualquier
otra información a los CD de audio.
Sacaron estos otros formatos de CD que
carecieron de éxito , en 1993,1995 y 2000
respectivamente.
LIBRO PÚRPURA: CD Double-Density
CD de doble densidad de 1,3 GB, no triunfo al coincidir con el
abaratamiento del DVD 9

10. FORMATOS DE DVD
Los estándar de los DVD fueron publicados en unos libros de referencia por
el DVD forum y por otras compañías.
El DVD-Video y el DVD-ROM están bien establecidos y explicados en el
trabajo sobre los dispositivos de almacenamiento óptico , pero en cuanto a
los DVD’s grabables la situación es algo confusa porque hay al menos
cuatro tipos distintos de grabación y además son incompatibles entre ellos.
Parece que la lucha se ha quedado en dos tipos los DVD-RW y los DVD+RW
10

11. Formato apoyado por el DVD Forum (Organismo que regula el formato
DVD) y desarrollado por PIONNER y que incorpora la tecnología CLV
(Constant Linear Velocity) o velocidad lineal constante, garantizando
un flujo constante de datos.
¿Qué características fundamentales tiene?
-La grabación en este formato, necesita un proceso de inicialización
y otro de finalización.
-Es necesario formatear el disco en su totalidad (inicialización) antes
de comenzar.
-Es necesario cerrarlo al terminar (finalización), de lo contrario no
podrá ser leído por el reproductor.
-Aunque implementa sistemas de seguridad como el CLV contra el
"Buffer Underrun", no puede detener la grabación para reanudarla de
nuevo cuando recibe más datos (Lossless Linking)
-Son más baratos que los DVD+RW
DVD-RW
11

12. Formato apoyado por el DVD Alliance, aunque dadas sus
características técnicas y compatibilidad sí es aceptado por la
mayoría de la industria informática.
Este tipo de formato es posible reproducirlos en los actuales DVD-
ROM y DVD Video y soporta además del CLV comentado en el
formato DVD-RW el CAV (Constant Angular Velocity) o velocidad
angular constante usada en los actuales CD-ROM, lo que lo hace
ideal para grabar DVD que contengan tanto audio
¿Qué características fundamentales tiene?
-No es necesario inicializarlo.
-No es necesario la finalización.
-Cuando el proceso de grabación se inicia, permite el "Lossless
Linking" o la posibilidad de detener la grabación sin producir
errores, evitando el "Buffer Underrun".
-Formatea al mismo tiempo que graba
-Una vez finalizada la grabación, se visualiza al instante
DVD+RW
12

13. -Utilización de la CPU:
El tiempo que ocupa la CPU en comunicarse con la unidad, depende
de tres factores:
La velocidad de la unidad
El tamaño del buffer
El tipo de interfaz
-La interfaz:
Entre la unidad CD/DVD y el ordenador, las interfaces usadas
eran: Puerto paralelo , SCSI , ATA/ATAPI , FIREWIRE
Y en la actualidad se usa el USB.
-Mecanismos de carga:
Ranura : Bandeja:
13

14. MÁS SOBRE CD’S GRABABLES
-En cuanto a la capacidad de los CD-R su estándar es 628MB(74
minutos de música), y su capacidad mayor son 700MB(80 minutos
de música),la diferencia de costo entre uno y otro son solo 2
céntimos,
¿entonces porque no se fabricaban solo el de mayor capacidad?
La respuesta es porque esos 55 megas extras están en la espiral mas
pequeña del CD, la cual era muy difícil de leer para las unidades de
CD antiguas y los reproductores de CD de los vehículos.
-En cuanto al color de los CD-R ha habido mucha controversia por saber
cual es la mejor combinación
(el primer color es la capa reflectante,y el segundo la capa interior)
Gold-gold: Fue usado por Mitsui , kodac , Maxell y Ricoh, esta compuesto
por Phthakicyanine dye, tiene estimación de vida de 100 años y funciona
mejor en grabaciones largas.
14

15. SOLUCIONES A LOS FALLOS DE LOS
CD’S Y DVD’S
-Mientras lees un CD/DVD
Comprueba la superficie del disco en busca de rayaduras o suciedad.
Comprueba si la lente esta sucia y si esta sucia límpiala con un CD
limpiador.
Borra el driver de la unidad y reinstálalo.
Reinicia el equipo o el reproductor.
-No lee un CD-R/RW
Comprueba la compatibilidad, si se trata de una unidad antigua
puede que no lea a mucha velocidad.
Comprueba que la unidad tenga el logotipo de Multiread.
Baja e instala el UDF driver, si tu CD/DVD esta grabado con
packet-written.
15

16. -No lee un DVD Regrabable
Reinserta el DVD-RW en la unidad donde fue creada y finaliza la
sesión , cuidado con modificar los datos, porque puedes borrar todo el
contenido.
Reinserta el DVD+RW en la unidad donde fue creada y cambia la
compatibilidad para emular DVD-ROM
Asegúrate de que el DVD contiene más de 521MB de datos, algunas
unidades no son capaces de leer menos de esa cantidad de datos.
-Al crear un DVD regrabable
Asegúrate de usar el formato apropiado , algunas unidades
aunque sean compatibles suelen fallar .
Asegúrate de haber creado un proyecto DVD ,la mayoría
del sofware suele traer por defecto el proyecto en CD.
Busca nuevos drivers o actualiza el programa de grabación.
16

17. FORMATOS DE ALTA DEFICIÓN
(BLU-RAY Y OTROS)
Blu-ray - Deriva de blue ray (rayo azul). Una evolución del DVD con
mayor capacidad pensada para almacenar vídeo en alta definición,
desarrollada por Sony y promovida por la Blue-ray Disc Associaton
(BDA)
Utiliza un láser de mayor apertura numérica y mayor frecuencia, es
decir, de una longitud de onda menor (405 nm, de ahí el color azul
frente al rojo del CD o el DVD) y 0,85 de apertura numérica para
leer el disco. De ese modo, es posible emplear una densidad de
puntos de información legibles en la superficie mucho mayor.
Además, emplea un nuevo sistema de codificación de datos y nuevos
sustratos para una mayor resistencia a rayaduras y suciedad.
17

18. Emplea los formatos de compresión MPEG-2, VC1 y MPEG-4. La
velocidad de transferencia de datos es de 28 Mbps.
La consola de videojuegos PlayStation 3 puede leer discos de hasta
doble capa y se ha confirmado que está lista para recibir el disco de
16 capas.
Existen otros formatos del blu-ray:
BD-ROM : Especificación Blu-ray 2.0. Se caracteriza por soportar
hasta 54 Mbps frente a 36 Mbps del Blu-ray estándar, aunque
están en desarrollo velocidades de 72 Mbps 18

19. BD-R :Variante del Blu-ray, grabable sólo una vez (no permite reescritura).
BD-RE: Variante del Blu-Ray, regrabable (esto es, que el material puede
ser reescrito o borrado).
HD DVD (High Density Digital Versatile Disc)
Es un formato de almacenamiento óptico desarrollado como un estándar
para el DVD de alta definición por las empresas Toshiba, Microsoft y
NEC, así como por varias productoras de cine.
19
El VMD (Versatile Multilayer Disc) o HD VMD son unos discos ópticos que
disponen de una tecnología que utiliza la capacidad del láser rojo diseñado
por New Medium Enterprises, Inc..
VMD es un nuevo formato que intenta competir con otro gran formato de la
alta definición que utiliza el láser azul, Blu-ray, los cuales llegan a una
capacidad de entre 40 y 50 GB de memoria.
Su intención para competir contra estos formatos e introducirse en el
mercado es comenzar por el mercado chino e indio para más tarde
expandirse por el este de Europa, Rusia y Sur América.
Actualmente tiene acuerdos con compañías productoras de Bollywood como
Eros Group habiendo lanzado al menos 50 películas

20. En el Consumer Electronics Show de 2007 se presentó el primer
reproductor de películas VMD a un precio de 175 dólares, lo cual es una
clara ventaja frente a otros reproductores de alta definición los cuales
tienen un costo mayor de 500 dólares. Se espera que realmente se lance el
formato acompañado de este reproductor en los distintos países.
Se encuentra en conversación para introducirse en el mercado francés o en
el mercado alemán mediante el distribuidor VCL
Como conclusión decir que no esta claro, que el Blu-ray vaya a ser el
formato que usaremos en el futuro próximo.
20
