Vdsl2

Integrantes:
•Mariaca Wendy
•Quisbert Patricia

MODO DE
INTRODUCCION CARACTERISTICAS MODULACION COMPARACINES CONCLUSION
TRANSMISIÓN

Tecnología de acceso que aprovecha la infraestructura existente de cables de
cobre. Permitiendo el uso de FO + par de cobre.
Es el estándar más avanzado y recientes de DSL de banda ancha de
comunicaciones.
Diseñado para apoyar la implantación generalizada de triple play de servicios
tales como voz, video, datos, televisión de alta definición (HDTV) y juegos
interactivos.
UIT-T G.993.2 (VDSL2) es una mejora a G.993.1 ( VDSL
), que permite la transmisión de la totalidad de los datos
simétrica y asimétrica tasas de hasta 200 Mbit / s en
sentido descendente y ascendente de pares trenzados
con un ancho de banda de hasta 30 MHz.

VERY-HIGH-BIT-RATE DIGITAL SUBSCRIBER LINE 2

MODO DE
TRANSMISIÓN

Transporte simétrico Anchos Banda Compatible con
y asimétrico superiores a 200Mbps POTS, RDSI y xDSL

Tasa hasta 100Mbps de Diseñado para aumentar
bajada / subida la tasa y alcance de la
(Distancias 300m) red orientado a
transmitir video

Distancias hasta 4-5Km Altas velocidades en los
Espectro frecuencial
(BW de 1 a 4 Mbps) bucles de cobre, de
hasta 30MHz
corta distancia

| GRAFICOS |

MODO DE
TRANSMISIÓN

Modulación Amplitud / Fase
Un aspecto clave de cualquier sin Carro (CAP).
tecnología xDSL es el código
de línea empleado. Existen
dos tipos de modulaciones
por estas tecnologías.
Modulación de Multitono
Discretos(DMT)

INICIO | INTRODUCCIÓN | CARACTERÍSTICAS | CONCLUSIÓN

MODO DE
TRANSMISIÓN

VDSL busca
provechar las ventajas Modo ATM
de la fibra óptica.

Se definen dos tipos
de transporte a través
de la arquitectura
fibra / cobre Modo paquete


MODO DE
TRANSMISIÓN

Tasa Tasa ascendente Distancia
descendente
100 Mbps 100 Mbps < 300 m

50 Mbps 50 Mbps 500 m

25 Mbps 25 Mbps 1 km

1 a 4 Mbps Pocos Kbps 4 – 5 km


MODO DE
TRANSMISIÓN

VDSL2 ofrece altas velocidades en los bucles de cobre
corto. A pesar de ADSL2 + actuales despliegues en los
sitios de MDF promesa de acceso de hasta 24 Mbps.
Fue diseñado para soportar los servicios conocidos
como "Triple Play", incluyendo voz, video, datos,
televisión de alta definición (HDTV) y juegos
interactivos.
Permite la transmisión de la totalidad de los datos
simétrica y asimétrica tasas de hasta 200 Mbit / s en
sentido descendente y ascendente de pares trenzados
con un ancho de banda de hasta 30 MHz.


Volver

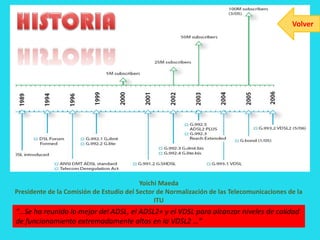

Yoichi Maeda
Presidente de la Comisión de Estudio del Sector de Normalización de las Telecomunicaciones de la
ITU
“…Se ha reunido lo mejor del ADSL, el ADSL2+ y el VDSL para alcanzar niveles de calidad
de funcionamiento extremadamente altos en la VDSL2 …”

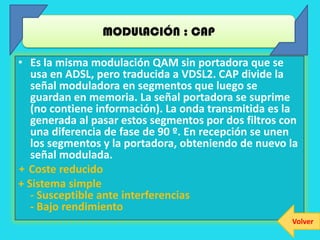

MODULACIÓN : CAP

• Es la misma modulación QAM sin portadora que se
usa en ADSL, pero traducida a VDSL2. CAP divide la
señal moduladora en segmentos que luego se
guardan en memoria. La señal portadora se suprime
(no contiene información). La onda transmitida es la
generada al pasar estos segmentos por dos filtros con
una diferencia de fase de 90 º. En recepción se unen
los segmentos y la portadora, obteniendo de nuevo la
señal modulada.
+ Coste reducido
+ Sistema simple
- Susceptible ante interferencias
- Bajo rendimiento
Volver

MODULACIÓN : DMT

• Es un sistema de múltiples portadoras donde se utiliza la
Transformada de Fourier Discreta para modular y demodular cada
una de las portadoras.
- N subcanales multiplexados en frecuencia, espaciados regularmente
(ortogonalidad)
- El canal DMT se puede considerar como un conjunto de canales paralelos
independientes
-Control de potencia de los subcanales

- Coste elevado
- Sistema complejo
+ Eficiente ante interferencias Volver
+ Alto rendimiento

MODO DE TRANSMISION : MODO ATM

• Similar al modo paquete
– Cada unidad direccionada individualmente y sin dividirse en canales.

• Los paquetes forman pequeñas unidades de longitud fija
celdas
– No paquetes de longitud variable

• VDSL puede operar con ATM junto servicio hacia la ONU y STM
al bucle.

• También soporta una combinación de servicios ATM con
paquetes sobre el bucle ONU, combinación que aprovecha la
ventaja de la amplia utilización de paquetes IP en la mayoría de
las redes de distribución.

Volver

MODO DE TRANSMISION : MODO PAQUETE

• Flujos de bits se organizan en paquetes direccionados
individualmente de longitud variable.
• Todos los paquetes enviados sobre el mismo canal de máximo
ancho de banda.
• Paquetes IP.

Volver
