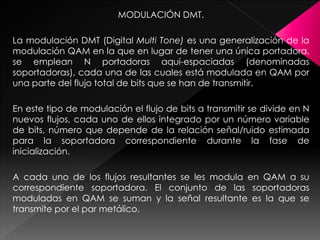

3. MODULACIÓN DMT.
La modulación DMT (Digital Multi Tone) es una generalización de la
modulación QAM en la que en lugar de tener una única portadora,
se emplean N portadoras aquí-espaciadas (denominadas
soportadoras), cada una de las cuales está modulada en QAM por
una parte del flujo total de bits que se han de transmitir.
En este tipo de modulación el flujo de bits a transmitir se divide en N
nuevos flujos, cada uno de ellos integrado por un número variable
de bits, número que depende de la relación señal/ruido estimada
para la soportadora correspondiente durante la fase de
inicialización.
A cada uno de los flujos resultantes se les modula en QAM a su
correspondiente soportadora. El conjunto de las soportadoras
moduladas en QAM se suman y la señal resultante es la que se
transmite por el par metálico.

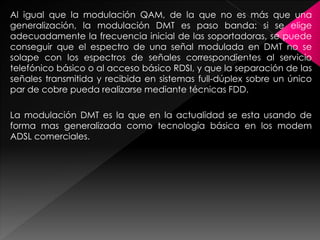

4. Al igual que la modulación QAM, de la que no es más que una
generalización, la modulación DMT es paso banda: si se elige
adecuadamente la frecuencia inicial de las soportadoras, se puede
conseguir que el espectro de una señal modulada en DMT no se
solape con los espectros de señales correspondientes al servicio
telefónico básico o al acceso básico RDSI, y que la separación de las
señales transmitida y recibida en sistemas full-dúplex sobre un único
par de cobre pueda realizarse mediante técnicas FDD.
La modulación DMT es la que en la actualidad se esta usando de
forma mas generalizada como tecnología básica en los modem
ADSL comerciales.

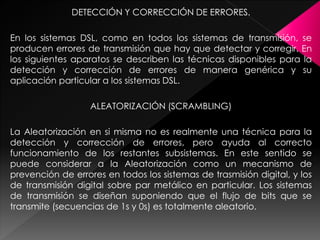

5. DETECCIÓN Y CORRECCIÓN DE ERRORES.
En los sistemas DSL, como en todos los sistemas de transmisión, se
producen errores de transmisión que hay que detectar y corregir. En
los siguientes aparatos se describen las técnicas disponibles para la
detección y corrección de errores de manera genérica y su
aplicación particular a los sistemas DSL.
ALEATORIZACIÓN (SCRAMBLING)
La Aleatorización en si misma no es realmente una técnica para la
detección y corrección de errores, pero ayuda al correcto
funcionamiento de los restantes subsistemas. En este sentido se
puede considerar a la Aleatorización como un mecanismo de
prevención de errores en todos los sistemas de trasmisión digital, y los
de transmisión digital sobre par metálico en particular. Los sistemas
de transmisión se diseñan suponiendo que el flujo de bits que se
transmite (secuencias de 1s y 0s) es totalmente aleatorio.

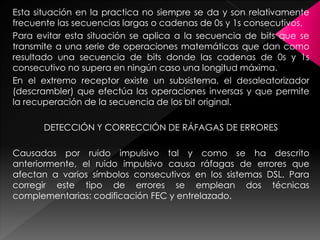

6. Esta situación en la practica no siempre se da y son relativamente
frecuente las secuencias largas o cadenas de 0s y 1s consecutivos.
Para evitar esta situación se aplica a la secuencia de bits que se
transmite a una serie de operaciones matemáticas que dan como
resultado una secuencia de bits donde las cadenas de 0s y 1s
consecutivo no supera en ningún caso una longitud máxima.
En el extremo receptor existe un subsistema, el desaleatorizador
(descrambler) que efectúa las operaciones inversas y que permite
la recuperación de la secuencia de los bit original.
DETECCIÓN Y CORRECCIÓN DE RÁFAGAS DE ERRORES
Causadas por ruido impulsivo tal y como se ha descrito
anteriormente, el ruido impulsivo causa ráfagas de errores que
afectan a varios símbolos consecutivos en los sistemas DSL. Para
corregir este tipo de errores se emplean dos técnicas
complementarias: codificación FEC y entrelazado.

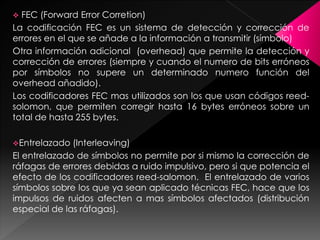

7. FEC (Forward Error Corretion)
La codificación FEC es un sistema de detección y corrección de
errores en el que se añade a la información a transmitir (símbolo)
Otra información adicional (overhead) que permite la detección y
corrección de errores (siempre y cuando el numero de bits erróneos
por símbolos no supere un determinado numero función del
overhead añadido).
Los codificadores FEC mas utilizados son los que usan códigos reed-
solomon, que permiten corregir hasta 16 bytes erróneos sobre un
total de hasta 255 bytes.
Entrelazado (Interleaving)
El entrelazado de símbolos no permite por si mismo la corrección de
ráfagas de errores debidas a ruido impulsivo, pero si que potencia el
efecto de los codificadores reed-salomon. El entrelazado de varios
símbolos sobre los que ya sean aplicado técnicas FEC, hace que los
impulsos de ruidos afecten a mas símbolos afectados (distribución
especial de las ráfagas).
8.

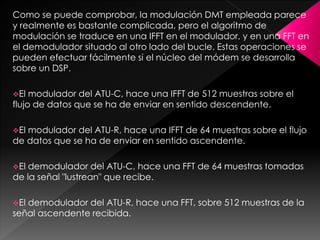

9. Como se puede comprobar, la modulación DMT empleada parece
y realmente es bastante complicada, pero el algoritmo de
modulación se traduce en una IFFT en el modulador, y en una FFT en
el demodulador situado al otro lado del bucle. Estas operaciones se
pueden efectuar fácilmente si el núcleo del módem se desarrolla
sobre un DSP.
El modulador del ATU-C, hace una IFFT de 512 muestras sobre el
flujo de datos que se ha de enviar en sentido descendente.
El modulador del ATU-R, hace una IFFT de 64 muestras sobre el flujo
de datos que se ha de enviar en sentido ascendente.
El demodulador del ATU-C, hace una FFT de 64 muestras tomadas
de la señal "lustrean" que recibe.
El demodulador del ATU-R, hace una FFT, sobre 512 muestras de la
señal ascendente recibida.
