Este documento presenta el enfoque de red estructural para la construcción de un edificio de 4 pisos. Describe 51 actividades requeridas con sus respectivos predecesores inmediatos. También detalla varias restricciones físicas como el espacio limitado de trabajo, la disponibilidad de encofrados y puntales, y la ubicación de materiales que afectarán el desarrollo de actividades. Además, presenta restricciones dadas por especificaciones técnicas sobre la altura de muros por día, tiempos de descenco

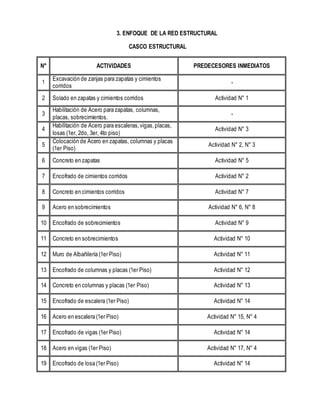

1. 3. ENFOQUE DE LA RED ESTRUCTURAL
CASCO ESTRUCTURAL
N° ACTIVIDADES PREDECESORES INMEDIATOS
1
Excavación de zanjas para zapatas y cimientos
corridos
-
2 Solado en zapatas y cimientos corridos Actividad N° 1
3
Habilitación de Acero para zapatas, columnas,
placas, sobrecimientos.
-
4
Habilitación de Acero para escaleras,vigas,placas,
losas (1er, 2do, 3er, 4to piso)
Actividad N° 3
5
Colocación de Acero en zapatas, columnas y placas
(1er Piso)
Actividad N° 2, N° 3
6 Concreto en zapatas Actividad N° 5
7 Encofrado de cimientos corridos Actividad N° 2
8 Concreto en cimientos corridos Actividad N° 7
9 Acero en sobrecimientos Actividad N° 6, N° 8
10 Encofrado de sobrecimientos Actividad N° 9
11 Concreto en sobrecimientos Actividad N° 10
12 Muro de Albañilería (1er Piso) Actividad N° 11
13 Encofrado de columnas y placas (1er Piso) Actividad N° 12
14 Concreto en columnas y placas (1er Piso) Actividad N° 13
15 Encofrado de escalera (1er Piso) Actividad N° 14
16 Acero en escalera (1er Piso) Actividad N° 15, N° 4
17 Encofrado de vigas (1er Piso) Actividad N° 14
18 Acero en vigas (1er Piso) Actividad N° 17, N° 4
19 Encofrado de losa (1er Piso) Actividad N° 14

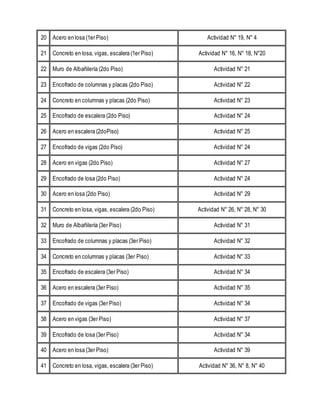

2. 20 Acero en losa (1er Piso) Actividad N° 19, N° 4
21 Concreto en losa, vigas, escalera (1er Piso) Actividad N° 16, N° 18, N°20
22 Muro de Albañilería (2do Piso) Actividad N° 21
23 Encofrado de columnas y placas (2do Piso) Actividad N° 22
24 Concreto en columnas y placas (2do Piso) Actividad N° 23
25 Encofrado de escalera (2do Piso) Actividad N° 24
26 Acero en escalera (2doPiso) Actividad N° 25
27 Encofrado de vigas (2do Piso) Actividad N° 24
28 Acero en vigas (2do Piso) Actividad N° 27
29 Encofrado de losa (2do Piso) Actividad N° 24
30 Acero en losa (2do Piso) Actividad N° 29
31 Concreto en losa, vigas, escalera (2do Piso) Actividad N° 26, N° 28, N° 30
32 Muro de Albañilería (3er Piso) Actividad N° 31
33 Encofrado de columnas y placas (3er Piso) Actividad N° 32
34 Concreto en columnas y placas (3er Piso) Actividad N° 33
35 Encofrado de escalera (3er Piso) Actividad N° 34
36 Acero en escalera (3er Piso) Actividad N° 35
37 Encofrado de vigas (3er Piso) Actividad N° 34
38 Acero en vigas (3er Piso) Actividad N° 37
39 Encofrado de losa (3er Piso) Actividad N° 34
40 Acero en losa (3er Piso) Actividad N° 39
41 Concreto en losa, vigas, escalera (3er Piso) Actividad N° 36, N° 8, N° 40

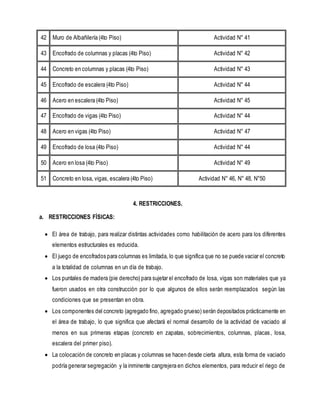

3. 42 Muro de Albañilería (4to Piso) Actividad N° 41
43 Encofrado de columnas y placas (4to Piso) Actividad N° 42
44 Concreto en columnas y placas (4to Piso) Actividad N° 43
45 Encofrado de escalera (4to Piso) Actividad N° 44
46 Acero en escalera (4to Piso) Actividad N° 45
47 Encofrado de vigas (4to Piso) Actividad N° 44
48 Acero en vigas (4to Piso) Actividad N° 47
49 Encofrado de losa (4to Piso) Actividad N° 44
50 Acero en losa (4to Piso) Actividad N° 49
51 Concreto en losa, vigas, escalera (4to Piso) Actividad N° 46, N° 48, N°50
4. RESTRICCIONES.
a. RESTRICCIONES FÍSICAS:
 El área de trabajo, para realizar distintas actividades como habilitación de acero para los diferentes
elementos estructurales es reducida.
 El juego de encofrados para columnas es limitada, lo que significa que no se puede vaciar el concreto
a la totalidad de columnas en un día de trabajo.
 Los puntales de madera (pie derecho) para sujetar el encofrado de losa, vigas son materiales que ya
fueron usados en otra construcción por lo que algunos de ellos serán reemplazados según las
condiciones que se presentan en obra.
 Los componentes del concreto (agregado fino, agregado grueso) serán depositados prácticamente en
el área de trabajo, lo que significa que afectará el normal desarrollo de la actividad de vaciado al
menos en sus primeras etapas (concreto en zapatas, sobrecimientos, columnas, placas, losa,
escalera del primer piso).
 La colocación de concreto en placas y columnas se hacen desde cierta altura, esta forma de vaciado
podría generar segregación y la inminente cangrejera en dichos elementos, para reducir el riego de

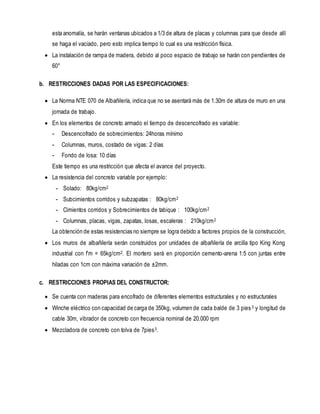

4. esta anomalía, se harán ventanas ubicados a 1/3 de altura de placas y columnas para que desde allí
se haga el vaciado, pero esto implica tiempo lo cual es una restricción física.
 La instalación de rampa de madera, debido al poco espacio de trabajo se harán con pendientes de
60°
b. RESTRICCIONES DADAS POR LAS ESPECIFICACIONES:
 La Norma NTE 070 de Albañilería, indica que no se asentará más de 1.30m de altura de muro en una
jornada de trabajo.
 En los elementos de concreto armado el tiempo de descencofrado es variable:
- Descencofrado de sobrecimientos: 24horas mínimo
- Columnas, muros, costado de vigas: 2 días
- Fondo de losa: 10 días
Este tiempo es una restricción que afecta el avance del proyecto.
 La resistencia del concreto variable por ejemplo:
- Solado: 80kg/cm2
- Subcimientos corridos y subzapatas : 80kg/cm2
- Cimientos corridos y Sobrecimientos de tabique : 100kg/cm2
- Columnas, placas, vigas, zapatas, losas, escaleras : 210kg/cm2
La obtención de estas resistencias no siempre se logra debido a factores propios de la construcción,
 Los muros de albañilería serán construidos por unidades de albañilería de arcilla tipo King Kong
industrial con f’m = 65kg/cm2. El mortero será en proporción cemento-arena 1:5 con juntas entre
hiladas con 1cm con máxima variación de ±2mm.
c. RESTRICCIONES PROPIAS DEL CONSTRUCTOR:
 Se cuenta con maderas para encofrado de diferentes elementos estructurales y no estructurales
 Winche eléctrico con capacidad de carga de 350kg, volumen de cada balde de 3 pies3 y longitud de
cable 30m, vibrador de concreto con frecuencia nominal de 20.000 rpm
 Mezcladora de concreto con tolva de 7pies3.
