INTRODUCCIÓN
Este libro trata el tema de los colores,
ya sean artificiales o naturales y de cómo
mezclarlos hasta lograr el color que se requiere al
igual que en donde es posible aplicarlos.
Actualmente existen una gama de colores bastante
amplia y no es necesario combinar de momento los
colores, en otras épocas esto debió ser
imprescindible para los arquitectos y para otros
profesionistas que requirieran color en sus
trabajos.
3. SÉPTIMO
ANTECEDENTES
7
Pues fue así como los grandes arquitectos antepasados, lograron darle un valor importante a la
arquitectura, tomando las grandes obras de otros para continuarlas, para generar nuevas pero sobretodo
para que no quedaran estancadas. Es así como hoy se puede tener a la mano todos esos compendios de
arquitectura y gozar con ellos de el maravilloso mundo e historia que en ellos se encierra.
EN ESTE SÉPTIMO VOLUMEN SE TRATARÁ SOBRE LOS ENLUCIDOS Y LA MANERA DE QUE ADQUIERAN ELEGANCIA Y SOLIDEZ
I. Del enlucido y de los pavimentos
II. De la maceración de la cal para los enlucidos
III. De la disposición de las bóvedas y de la
mampostería y del enlucido
IV. De los enlucidos en lugares húmedos
V. De la manera de pintar las habitaciones
VI. Del mármol y cómo se le ha de preparar para los
enlucidos
VII. De los colores naturales
VIII. Del minio y del azogue
IX. De la preparación del cinabrio (del bórax, del bolo
arménico e índigo)
X. De los colores artificiales, y en primer lugar del
negro de humo
XI. Del azul y del amarillo
XII. Del Albayalde, del cardenillo y de la sandáraca
XIII. De la púrpura
XIV. De los colores artificiales que imitan la púrpura,
el ocre, la crisocola y el índigo
4. SÉPTIMO
PROCESO DE PAVIMENTACIÓN, SEGÚN VITRUVIO
1. «Pavimento de cascotes»: Ruderación
2. Nivelación y extensión de una capa de cascotes y
gravilla.
3. Evitar cambiar tablas de madera de «ésculo» con
madera de encinas.
4. Se extenderá encima una capa de cascote del
tamaño de un puño; una capa de ripios
5. Sobre este lecho se extenderá el pavimento
perfectamente nivelado, bien sea de losetas de
mármol, o bien de mosaico.
6. Se dará al pavimento una adecuada inclinación y se
pulirá hasta que —si se trata de losetas— no quede
ninguna arista en las baldosas.
7
Paso previo para el enlucido,
con el fin de que se haga con sumo cuidado
y previsión y lograr así una sólida base.
NOTA: En el caso de los entramados, tener
muy en cuenta que no haya bajo el
pavimento ninguna pared de las que se
elevan hasta la parte superior.
Los pavimentos de azulejos colocados «a
espiga», como los que se usan en Tívolí,
deben nivelarse con sumo cuidado,
ajustándolos de modo que no haya huecos
ni salientes sino que queden perfectamente
alisados y pulidos; sobre los azulejos
pulidos se derramará polvo de mármol y se
extenderá encima una capa de cal y de
arena.
5. SÉPTIMO
7
PREPARACIÓN DEL ENLUCIDO
o Se logrará un buen enlucido si se maceran las mejores
piedras de cal mucho tiempo antes de que se utilicen,
con el fin de que, si hubiera algunas piedras que no están
suficientemente cocidas en el horno, queden bien
cocidas tras permanecer largo tiempo en maceración,
sin interrupción.
o Los enlucidos que están perfectamente elaborados no se
vuelven ásperos con el paso del tiempo, ni palidecen sus
colores cuando se limpian o se lavan.
o Las paredes poseerán solidez, brillantez y se
conservarán en perfectas condiciones de manera
permanente, siempre y cuando el enlucido se prepare
adecuadamente.
6. SÉPTIMO
7

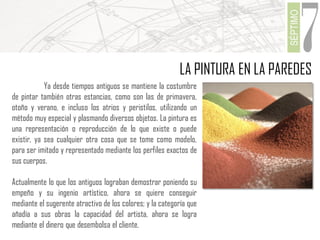

LA PINTURA EN LA PAREDES
Ya desde tiempos antiguos se mantiene la costumbre
de pintar también otras estancias, como son las de primavera,
otoño y verano, e incluso los atrios y peristilos, utilizando un
método muy especial y plasmando diversos objetos. La pintura es
una representación o reproducción de lo que existe o puede
existir, ya sea cualquier otra cosa que se tome como modelo,
para ser imitado y representado mediante los perfiles exactos de
sus cuerpos.
Actualmente lo que los antiguos lograban demostrar poniendo su
empeño y su ingenio artístico, ahora se quiere conseguir
mediante el sugerente atractivo de los colores; y la categoría que
añadía a sus obras la capacidad del artista, ahora se logra
mediante el dinero que desembolsa el cliente.
7. SÉPTIMO
PREPARACIÓN DEL MÁRMOL
7
Se dice que este material tiene características y propiedades diferentes en cada lugar donde
se encuentre, a veces lo encontramos en polvo, otras tantas en pequeños pedazos que para su uso se
tienen que triturar y en otros tantos lo encontramos tan fino que ya esta listo para usarse sin necesidad
de hacerle algo.
8. SÉPTIMO
7
LOS COLORES NATURALES
OBTENCIÓN DE LOS COLORES
El ocre fue uno de los colores más
importantes en la antigüedad, pues lo usaban
para enlucir sus obras. El almagre o tierra roja
se encuentra en Sinope en el Ponto, la de Egipto,
la de las islas Baleares en España y también la
de Lemnos.
Se pasará a tratar ahora sobre los
materiales que, gracias a un específico tratamiento
a partir de otras sustancias, sufren una
transformación total y adquieren las propiedades de
distintos colores.
EL COLOR NEGRO
El paretonio blanco toma su nombre
del lugar de donde se extrae. El melino blanco
abunda en la isla de Melo que es una de las
Cícladas. La greda verde la encontramos en
muchos lugares sin embargo el más importante
es Esmirna. El oropimente se extrae del Ponto.
La sandaraca la encontramos en el mismo lugar.
Se queman astillas de pino y las brasas
resultantes se molerán en un mortero a las que se
les añade cola y así se obtendrá un color negro. Se
puede también si tomamos heces de vino secas y
las cocemos en un hornillo, después se mezclan con
cola, producen un color negro suave y de calidad.
9. SÉPTIMO
o Una manera de obtener colores
purpúreos consiste en teñir greda
con la secreción de las raíces de la
rubia y con tinte violeta.
o De la mezcla del arándano con leche
se consigue un color púrpura de
buena calidad.
o De la mezcla de azul con una hierba
llamada gualda obtenemos un verde
brillante.
o Para obtener un sustituto del índigo
se mezcla glenda con hierba pastel.
EL AZUL Y EL AMARILLO
7
Se tritura arena con flor de sal mineral formando
una mezcla tan fina como la harina; se revuelve bronce de
Chipre. Pasando por una serie de cambios de temperatura y
proceso de mezclado a mano y con instrumentos.
LA PREPARACIÓN DEL OCRE:
«Cocido al fuego», pues ofrece
interesantes ventajas en los
enlucidos: se introduce en fuego
un terrón de mineral amarillo de
buena calidad hasta que quede
candente; después, se apaga con
vinagre y así se consigue el
color púrpura.
10. SÉPTIMO
7

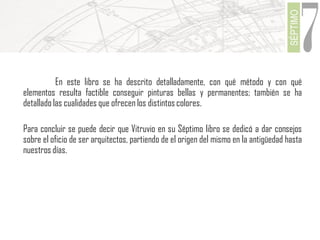

En este libro se ha descrito detalladamente, con qué método y con qué
elementos resulta factible conseguir pinturas bellas y permanentes; también se ha
detallado las cualidades que ofrecen los distintos colores.
Para concluir se puede decir que Vitruvio en su Séptimo libro se dedicó a dar consejos
sobre el oficio de ser arquitectos, partiendo de el origen del mismo en la antigüedad hasta
nuestros días.
11. I.
II.
III.
IV.
V.
VI.
MANERAS DE DESCUBRIR EL AGUA
EL AGUA DE LLUVIA
CUALIDADES NATURALES DE LAS DISTINTAS AGUAS
PRUEBAS PARA COMPROBAR LA SALUBRIDAD DE LAS AGUAS
MODO DE NIVELAR LAS AGUAS
CONDUCCIÓN Y CAPACITACIÓN DE LAS AGUAS
8
O C TAV O
LIBRO OCTAVO
12. O C TAV O
8
ANTECEDENTES DE LA ARQUITECTURA
o Necesidades del hombre (primeros habitantes
de la tierra).
o La busca de resguardo.
o Las primera chozas o cabañas.
13. O C TAV O
8
MANERAS DE DESCUBRIR EL AGUA
o ¿Cómo encontraban agua si no afloraba al
exterior?
o Observación del terreno: arcilloso, arena
suelta, tierra negra, Grava, arena gruesa,
tierra rojiza, entre piedras, montañas y
manantiales.
o Otros factores: presencia de plantas, lugares
pantanosos.
o ¿Cómo comprobar la presencia de agua bajo
tierra?
o ¿Dónde podemos encontrar manantiales?
¿CÓMO ES SU
CALIDAD?
14. O C TAV O
8
EL AGUA DE LLUVIA
¿CÓMO SURGE?
o
Calidad del agua según su procedencia
o
Propiedades del agua
Mapa distributivo de precipitaciones:
15. O C TAV O
8
CUALIDADES NATURALES DE LAS DISTINTAS AGUAS
o Fuentes calientes de agua.
o Fuentes frías de agua.
o Según su procedencia geográfica y su ubicación
directamente de la naturaleza.
o Según las propiedades del terreno.
o Los epigramas y libros griegos acerca del agua.
a.
b.
c.
d.
e.
Color
Sabor
Olor
Propiedades curativas
Elementos solidos
A.
B.
C.
D.
E.
F.
Agua aluminosas
Aguas sulfurosas
Aguas bituminosas
Aguas Letales
Aguas acidas
Otros tipos de agua
16. O C TAV O
8
PRUEBAS PARA COMPROBAR LA SALUBRIDAD DE LAS AGUAS
o Fundamentos de construcción de las murallas:
Ubicación
Orientación con respecto al sol
Emplazamiento de lugares fríos a cálidos y viceversa
o Relación salubridad-condiciones climáticas
De acuerdo con los principios o elementos
primarios, todos los cuerpos se componen de fuego, agua,
tierra y aire que, al mezclarse entre si según su temperatura
natural, conforman las propiedades de todos los seres
animados, hablando en términos generales.
Podemos concluir que si la tierra es saludable para el pasto y el
alimento, sus propiedades son también salubres.
17. O C TAV O
8
MODO DE NIVELAR LAS AGUAS
El primer paso es un estudio del nivel del terreno. El nivel
se fija con la ayuda de la dioptra (Tablilla metálica levantada
perpendicularmente en cada extremo de una alidada, provista de un
orificio para dirigir visuales) con niveles de agua, o bien con un
corobate. El mejor método es usar un corobate, pues la dioptra y los
niveles de agua fallan en ocasiones. El corobate es una regla con
una longitud aproximada de veinte pies. En sus extremos posee unos
brazos transversales que se corresponden con exactitud, poseen la
misma medida y están fijados en los extremos de la regla, formando
un ángulo recto; entre la regla y estos brazos van unos travesaños
sujetos por medio de espigas, que tienen unas líneas trazadas en
perpendicular, con toda exactitud; además, lleva unos hilos de plomo
suspendidos en cada uno de los extremos de la regla; cuando la
regla está en su correcta posición, si los hilos de plomo rozan de
manera idéntica a las lineas trazadas, es señal de que el corobate
está perfectamente nivelado.
18. O C TAV O
8
CONDUCCIÓN Y CAPACITACIÓN DE LAS AGUAS
o
o
o
o
o
o
o
o
Por conductos mediante canales de albañilería
Por medio de tuberías de plomo
Por cañerías de barro
Obra de albañilería
Cañerías
Distribución: estanques públicos, baños y particulares
Ventajas
Desventajas
19. NOVENO

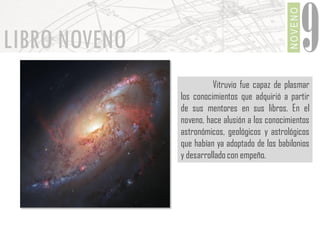

LIBRO NOVENO
9
Vitruvio fue capaz de plasmar
los conocimientos que adquirió a partir
de sus mentores en sus libros. En el
noveno, hace alusión a los conocimientos
astronómicos, geológicos y astrológicos
que habían ya adoptado de los babilonios
y desarrollado con empeño.
20. NOVENO
9
DE LAS RELACIONES DEL GNOMON SEGÚN LOS RAYOS SOLARES Y LAS
SOMBRAS - DEL MUNDO Y DE LOS PLANETAS

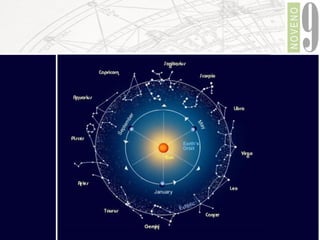

ENTRE LOS CONCEPTOS QUE EXPLICA SE ENCUENTRAN DESARROLLADOS ESTÁN:
o
o
o
o
o
o
o
o
o
ÁPSIDE
LATITUD
GNOMON
ANALEMA
EQUINOCCIO
ROTACIÓN
TRASLACION
DIVISIÓN ZOROÁSTRICA
12 SIGNOS LUMINOSOS
Por otro lado, describe como los
astros y planetas tienen órbitas de diferente
recorrido, longitud y por tanto duración,
contando cada uno con una doceava parte del
cielo. Además explica la relación de las
estrellas y su calor
21. NOVENO
DE LAS FASES LUNARES
Según Vitruvio, hubo 2 grandes estudiosos de este fenómeno:
o Beroso (astrónomo Babilonio del siglo IV a.C.)
o Aristarco (matemático de Samos)
Ambos sabían que la Luna no contaba con luz propia, su periplo era más corto por ser más
cercano a la Tierra, un día al mes era oscurecida y oculta antes de la primera y que su
ciclo es de 28 días 1 hora.
9
22. NOVENO
COMO EL SOL, ENTRANDO POR LOS 12 SIGNOS, CRECE O DISMINUYE LA
DURACIÓN DE LOS DÍAS Y DE LAS HORAS
Vitruvio menciona 12 signos en el cielo, es decir las doce constelaciones que
delimitan de igual manera los 12 meses del año. El Sol pasa por cada constelación
aumentando y disminuyendo la duración de los días y horas de cada mes; anunciando los
equinoccios y el inicio y el fin de cada mes.
9
24. NOVENO
9
DE LAS CONSTELACIONES A LA DERECHA DE ORIENTE, ENTRE LA ZONA
DE LOS SIGNOS Y EL SEPTENTRIÓN
DE LAS CONSTELACIONES SITUADAS ENTRE LA ZONA DE LOS SIGNOS
Y EL MEDIODÍA
¿Constelación? Agrupación de estrellas de posición invariable asociadas con el
trazo de siluetas según diversas civilizaciones. Pueden ser:
o Septentrionales (al norte del ecuador celeste)
o Meridionales (al sur del ecuador celeste)
Se adoptaron las constelaciones babilónicas mientras que Claudio Ptolomeo anexó 48 mas.
26. NOVENO
9
DE LA ASTROLOGÍA APLICADA A LA ADIVINACIÓN DE LOS MOVIMIENTOS
Y DE LAS ESTACIONES
o Astrología es aquella que estudia los astros y las consecuencias que se producen en
el devenir de la vida de los hombres por los 12 signos, 5 planetas el Sol y la Luna.
o Los caldeos explicaron hechos del pasado y futuro en base a cálculos astronómicos
o Fue utilizada para la predicción de accidentes meteorológicos
o Estudiosos asociados a ella: Beloso, Antípater, Tales de Mileto, Pitágoras de Samos,
entre otros.
27. NOVENO
DE LA DESCRIPCIÓN DE LOS ANALEMAS
Las sombras equinocciales son diferentes en distintas latitudes, se proyectan en
una base plana mediante una recta proyectada que sale desde el centro en forma de
escuadra perpendicular, es decir, un gnomon.
Los analemas se usaron para el cálculo de múltiples y diversos gnomones, no
obstante el resultado es el mismo: 12 partes iguales, día equinoccioal, día de solsticios de
invierno y verano.
9
28. NOVENO
9
DE ALGUNAS ESPECIES DE RELOJES
Entre los tipos de relojes tenemos el de Sol y el de agua.
Entre los inventores de relojes de Sol están:
o Beroso de Caldea: Hemiciclo excavado
o Aristario de Samos: Espejo Cóncavo y disco en superficie plana
o Eudoxo: Araña
o Escopinas de Siracusa: Plintio o artesanado
o Teodosio y Andrias: Reloj para cualquier latitud
o Dionisodoro: reloj con forma cónica
El inventor del reloj de agua es Ctesibio de Alejandría.
30. DÉCIMO
LIBRO DÉCIMO
10
ANTECEDENTES
Desde la antigüedad, en la ciudad griega de Éfeso, se ha decretado una ley en el
ámbito constructivo que permaneció vigente bajo los términos de rigor y justicia. Se decía que
un arquitecto que ha aceptado la responsabilidad de llevar a cabo una obra de carácter
público, deberá presentar la estimación del presupuesto total de dicha obra; y durante el
proceso, todos sus bienes quedan de alguna manera confiscados a manos del magistrado y
retenidos hasta la culminación de la obra. Una vez terminada:
o Si los gastos coinciden con lo presupuestado, el arquitecto es recompensado con honores.
o Si los gastos han sobrepasado alrededor de una cuarta parte del presupuesto inicial, se
cubría con dinero público.
o Si se sobrepasa la cuarta parte, el arquitecto debía hacer frente a estos gastos con sus
propios bienes.
31. DÉCIMO
10

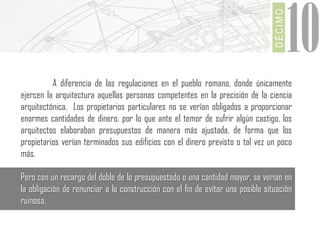

A diferencia de las regulaciones en el pueblo romano, donde únicamente
ejercen la arquitectura aquellas personas competentes en la precisión de la ciencia
arquitectónica. Los propietarios particulares no se verían obligados a proporcionar
enormes cantidades de dinero, por lo que ante el temor de sufrir algún castigo, los
arquitectos elaboraban presupuestos de manera más ajustada, de forma que los
propietarios verían terminados sus edificios con el dinero previsto o tal vez un poco
más.
Pero con un recargo del doble de lo presupuestado o una cantidad mayor, se verían en
la obligación de renunciar a la construcción con el fin de evitar una posible situación
ruinosa.
32. DÉCIMO
10

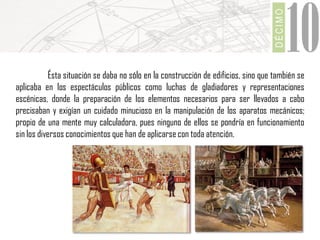

Ésta situación se daba no sólo en la construcción de edificios, sino que también se
aplicaba en los espectáculos públicos como luchas de gladiadores y representaciones
escénicas, donde la preparación de los elementos necesarios para ser llevados a cabo
precisaban y exigían un cuidado minucioso en la manipulación de los aparatos mecánicos;
propio de una mente muy calculadora, pues ninguno de ellos se pondría en funcionamiento
sin los diversos conocimientos que han de aplicarse con toda atención.
33. DÉCIMO
10
Es aquí donde finaliza el trabajo de Vitrubio al explicar los principios y normas
que regulan tales aparatos mecánicos, clasificando de manera notoria aquellos
elementos destinados a prestar utilidad y satisfacción de necesidades, y aquellos ideados
para proteger ante los peligros y para propósitos defensivos.
o
o
o
o
o
o
o
o
o
MÁQUINAS Y ÓRGANOS
MÁQUINAS DE TRACCIÓN
LA TRACCIÓN RECTILÍNEA Y CIRCULAR
MÁQUINAS PARA ELEVAR AGUA
LAS NORIAS
CÓCLEA PARA ELEVAR AGUA
LA MÁQUINA DE CTESIBIO PARA ELEVAR AGUA
ÓRGANOS DE AGUA
COMO MEDIR LAS DISTANCIAS
o LAS CATAPULTAS
o LAS BALLESTAS
o PREPARACIÓN DE LAS BALLESTAS Y
DE LAS CATAPULTAS
o MÁQUINAS DE ATAQUE
34. DÉCIMO
MÁQUINAS Y ÓRGANOS
10
Según Vitrubio, se define una máquina como un conjunto de piezas de madera
que permite mover grandes pesos, y se fundamenta en las propiedades de la rotación
circular, naciendo desde épocas primitivas de la misma necesidad humana.
o MÁQUINA ESCANSORIA. Consiste en una serie de
maderos perpendiculares y transversales trabados
entre sí hasta alcanzar determinada altura,
permitiendo subir sin ningún peligro.
o MÁQUINA NEUMÁTICA. Consta de elementos que se
mueven por la acción del aire a presión.
o MÁQUINA DE TRACCIÓN. Posibilitan arrastrar
grandes pesos y colocarlos en un sitio elevado.
I.
II.
III.
IV.
V.
NECESIDAD DE VESTIDO
NECESIDAD DE ALIMENTACIÓN
NECESIDAD DE TRANSPORTE
NECESIDAD DE JUSTICIA
NECESIDAD DE DEFENSA
35. DÉCIMO
MÁQUINAS DE TRACCIÓN
10
Se basan en los principios de las poleas, la palanca y la balanza romana,
mediamente movimientos rectilíneos y circulares simultáneos para el levantamiento de pesos.
TRIPASTOS
PENTASPASTOS
YUGOS PARA BUEYES
36. DÉCIMO
MÁQUINAS PARA ELEVAR AGUA
10
Aunque no elevan el agua a gran altura, permiten sacar un gran caudal de agua en
breves momentos.
LA RUEDA HIDRÁULICA
LAS NORIAS
LA MÁQUINA DE CTESIBIO
37. DÉCIMO
ÓRGANOS DE AGUA
HYDRAULIS
Es un antiguo instrumento de viento, que
funcionaba con un sistema de receptáculos llenos de
agua para mantener constante la presión del aire, que
al ser arrojado mediante la activación de teclas
produce sonidos musicales con múltiple variedad de
modulaciones.
10
38. DÉCIMO
COMO MEDIR LAS DISTANCIAS
10
Se centra en un sistema inexacto basado en el número de millas recorridas
anteriormente, ya sea dentro de un carruaje o navegando por el mar, mediante la medida del
perímetro de la rueda y el número de vueltas totales durante el trayecto, lo cual también se
puede adaptar a un viaje por agua mediante un dispositivo que permita utilizar el agua para
hacer girar la rueda y conocer la distancia.
39. DÉCIMO
CATAPULTAS, BALLESTAS Y SU PREPARACIÓN
10
Indica las proporciones o dimensiones de dichas máquinas para regular su
estructura, así como sus elementos y funcionamiento, las cuales deben ser construidas
tomando como referencia el tamaño real y el peso del objeto a lanzar, dominando la ciencia
de los números y nociones de geometría.
40. DÉCIMO
MÁQUINAS DE ATAQUE
10
Surgieron previamente como medida ofensiva, con el fin de irrumpir en fortalezas
de las cuales ya se habían apoderado y posteriormente derribarlas.
ARIETE
TORRE DE ASEDIO
41. LOS DIEZ LIBROS DE LA ARQUITECTURA
UNIVERSIDAD AUTÓNOMA DE SINALOA
FACULTAD DE ARQUITECTURA
LENGUAJE DE LA ARQUITECTURA:
PREFIGURACIÓN, SIMBOLISMO Y TECNOLOGÍA
M. En ARQ. SONIA PÉREZ GARMENDIA
GRUPO 1 - SEMESTRE 5
OCTUBRE DE 2013
BELTRÁN RAMOS ULISES
FÉLIX PALAZUELOS MARIANA ALEJANDRA
LÓPEZ VEGA JENNIFER
SORIANO OROZCO SARAHÍ
EQUIPO 4
