1. World Wide SIP
Iñaki Baz Castillo – XtraTelecom S.L.U.
José Luis Millán – XtraTelecom S.L.U.

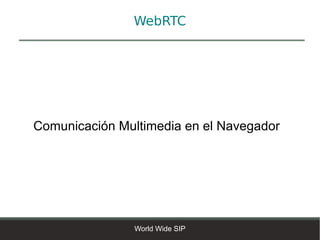

2. WebRTC
Comunicación Multimedia en el Navegador
World Wide SIP

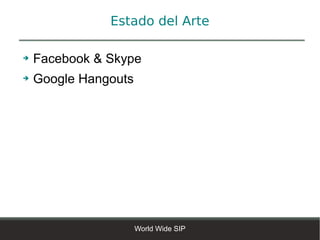

3. Estado del Arte
➔ Facebook & Skype
➔ Google Hangouts
World Wide SIP

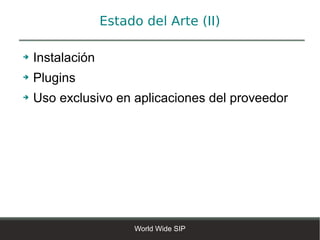

4. Estado del Arte (II)
➔ Instalación
➔ Plugins
➔ Uso exclusivo en aplicaciones del proveedor
World Wide SIP

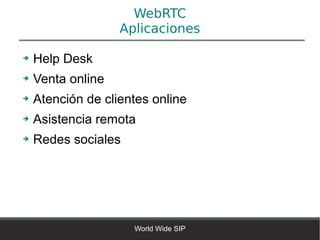

5. WebRTC
Aplicaciones
➔ Help Desk
➔ Venta online
➔ Atención de clientes online
➔ Asistencia remota
➔ Redes sociales
World Wide SIP

6. World Wide SIP

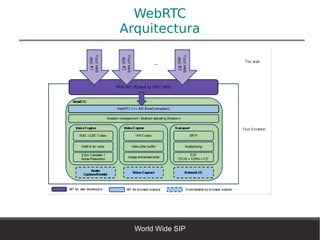

7. WebRTC
Arquitectura
World Wide SIP

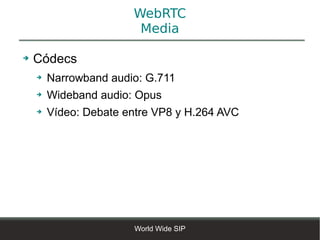

8. WebRTC
Media
➔ Códecs
➔ Narrowband audio: G.711
➔ Wideband audio: Opus
➔ Vídeo: Debate entre VP8 y H.264 AVC
World Wide SIP

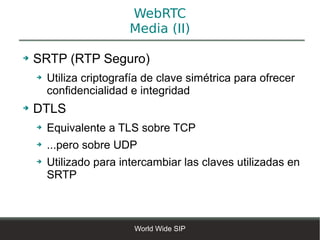

9. WebRTC
Media (II)
➔ SRTP (RTP Seguro)
➔ Utiliza criptografía de clave simétrica para ofrecer
confidencialidad e integridad
➔ DTLS
➔ Equivalente a TLS sobre TCP
➔ ...pero sobre UDP
➔ Utilizado para intercambiar las claves utilizadas en
SRTP
World Wide SIP

10. WebRTC
Establecimiento de Sesión Multimedia
➔ Solicitud de acceso a los dispositivos de
media a través del navegador
➔ Cámara
➔ Micrófono
World Wide SIP

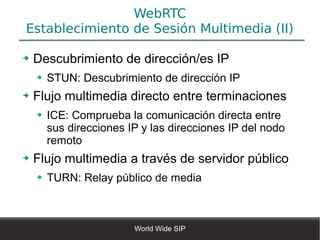

11. WebRTC
Establecimiento de Sesión Multimedia (II)
➔ Descubrimiento de dirección/es IP
➔ STUN: Descubrimiento de dirección IP
➔ Flujo multimedia directo entre terminaciones
➔ ICE: Comprueba la comunicación directa entre
sus direcciones IP y las direcciones IP del nodo
remoto
➔ Flujo multimedia a través de servidor público
➔ TURN: Relay público de media
World Wide SIP

12. World Wide SIP

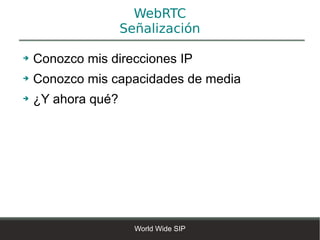

13. WebRTC
Señalización
➔ Conozco mis direcciones IP
➔ Conozco mis capacidades de media
➔ ¿Y ahora qué?
World Wide SIP

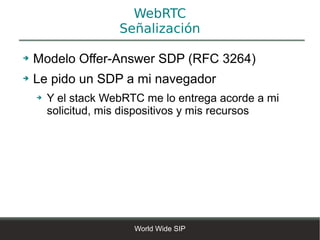

14. WebRTC
Señalización
➔ Modelo Offer-Answer SDP (RFC 3264)
➔ Le pido un SDP a mi navegador
➔ Y el stack WebRTC me lo entrega acorde a mi
solicitud, mis dispositivos y mis recursos
World Wide SIP

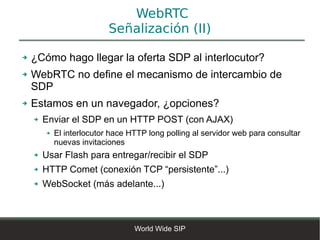

15. WebRTC
Señalización (II)
➔ ¿Cómo hago llegar la oferta SDP al interlocutor?
➔ WebRTC no define el mecanismo de intercambio de
SDP
➔ Estamos en un navegador, ¿opciones?
➔ Enviar el SDP en un HTTP POST (con AJAX)
➔ El interlocutor hace HTTP long polling al servidor web para consultar
nuevas invitaciones
➔ Usar Flash para entregar/recibir el SDP
➔ HTTP Comet (conexión TCP “persistente”...)
➔ WebSocket (más adelante...)
World Wide SIP

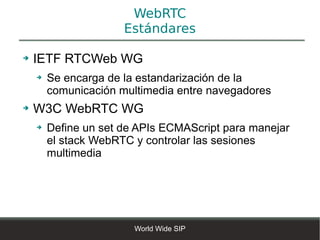

16. WebRTC
Estándares
➔ IETF RTCWeb WG
➔ Se encarga de la estandarización de la
comunicación multimedia entre navegadores
➔ W3C WebRTC WG
➔ Define un set de APIs ECMAScript para manejar
el stack WebRTC y controlar las sesiones
multimedia
World Wide SIP

17. WebRTC
Implementaciones
➔ Mozilla Firefox
➔ Google Chrome
➔ Safari
➔ IE
World Wide SIP

18. WebSocket
➔ WebSocket (RFC 6455)
➔ Transporte orientado a conexión sobre
TCP/TLS
➔ Comunicación bidireccional entre navegador
web y servidor web
➔ No más “HTTP long polling” o “Comet”
World Wide SIP

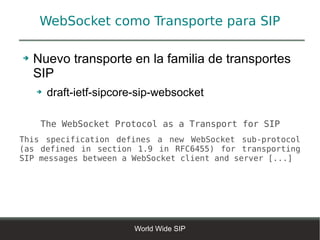

19. WebSocket como Transporte para SIP
➔ Nuevo transporte en la familia de transportes
SIP
➔ draft-ietf-sipcore-sip-websocket
The WebSocket Protocol as a Transport for SIP
This specification defines a new WebSocket sub-protocol
(as defined in section 1.9 in RFC6455) for transporting
SIP messages between a WebSocket client and server [...]
World Wide SIP

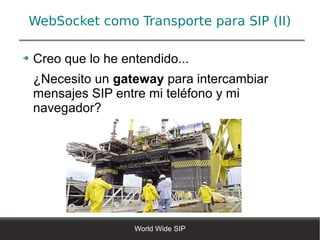

20. WebSocket como Transporte para SIP (II)
➔ Creo que lo he entendido...
¿Necesito un gateway para intercambiar
mensajes SIP entre mi teléfono y mi
navegador?
World Wide SIP

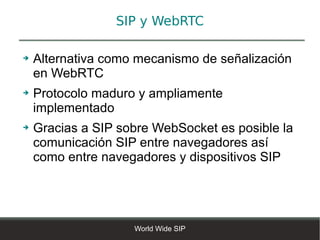

21. SIP y WebRTC
➔ Alternativa como mecanismo de señalización
en WebRTC
➔ Protocolo maduro y ampliamente
implementado
➔ Gracias a SIP sobre WebSocket es posible la
comunicación SIP entre navegadores así
como entre navegadores y dispositivos SIP
World Wide SIP

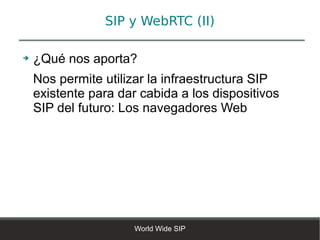

22. SIP y WebRTC (II)
➔ ¿Qué nos aporta?
Nos permite utilizar la infraestructura SIP
existente para dar cabida a los dispositivos
SIP del futuro: Los navegadores Web
World Wide SIP

23. SIP y WebRTC (III)
➔ ¿Implementan SIP los navegadores?
World Wide SIP

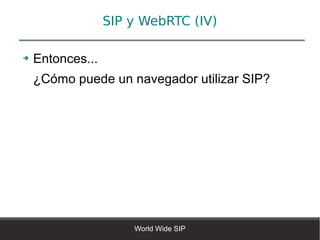

24. SIP y WebRTC (IV)
➔ Entonces...
¿Cómo puede un navegador utilizar SIP?
World Wide SIP

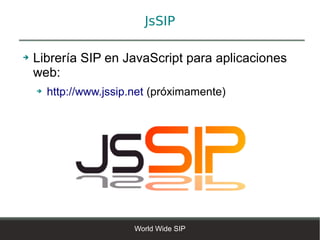

25. JsSIP
➔ Librería SIP en JavaScript para aplicaciones
web:
➔ http://www.jssip.net (próximamente)
World Wide SIP

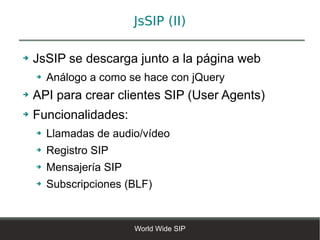

26. JsSIP (II)
➔ JsSIP se descarga junto a la página web
➔ Análogo a como se hace con jQuery
➔ API para crear clientes SIP (User Agents)
➔ Funcionalidades:
➔ Llamadas de audio/vídeo
➔ Registro SIP
➔ Mensajería SIP
➔ Subscripciones (BLF)
World Wide SIP

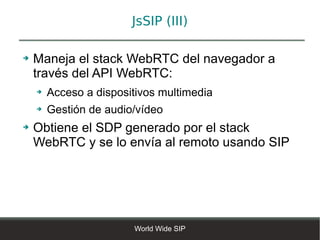

27. JsSIP (III)
➔ Maneja el stack WebRTC del navegador a
través del API WebRTC:
➔ Acceso a dispositivos multimedia
➔ Gestión de audio/vídeo
➔ Obtiene el SDP generado por el stack
WebRTC y se lo envía al remoto usando SIP
World Wide SIP

28. JsSIP (IV)
➔ ¿Es un softphone?
World Wide SIP

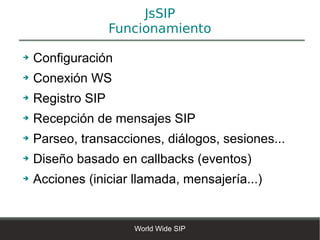

29. JsSIP
Funcionamiento
➔ Configuración
➔ Conexión WS
➔ Registro SIP
➔ Recepción de mensajes SIP
➔ Parseo, transacciones, diálogos, sesiones...
➔ Diseño basado en callbacks (eventos)
➔ Acciones (iniciar llamada, mensajería...)
World Wide SIP

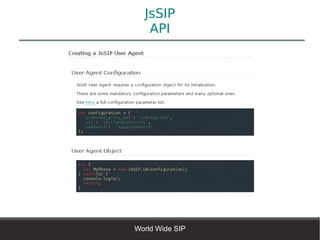

30. JsSIP
API
World Wide SIP

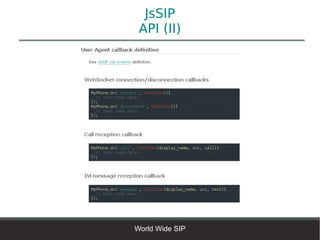

31. JsSIP
API (II)
World Wide SIP

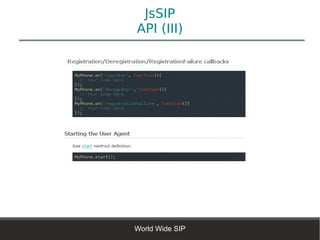

32. JsSIP
API (III)
World Wide SIP

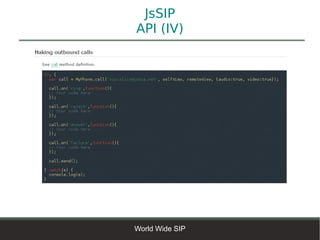

33. JsSIP
API (IV)
World Wide SIP

34. JsSIP
API (V)
World Wide SIP

35. Otras Implementaciones
➔ SIPML5
World Wide SIP

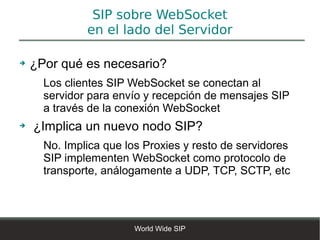

36. SIP sobre WebSocket
en el lado del Servidor
➔ ¿Por qué es necesario?
Los clientes SIP WebSocket se conectan al
servidor para envío y recepción de mensajes SIP
a través de la conexión WebSocket
➔ ¿Implica un nuevo nodo SIP?
No. Implica que los Proxies y resto de servidores
SIP implementen WebSocket como protocolo de
transporte, análogamente a UDP, TCP, SCTP, etc
World Wide SIP

37. OverSIP
➔ SIP Proxy con transporte WebSocket:
➔ http://oversip.net
➔ https://github.com/versatica/OverSIP
World Wide SIP

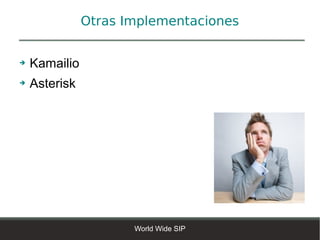

38. Otras Implementaciones
➔ Kamailio
➔ Asterisk
World Wide SIP

39. JsSIP + OverSIP
➔ Comunicación multimedia entre navegadores
utilizando SIP como protocolo de señalización
➔ Comunicación SIP entre navegadores y
dispositivos SIP convencionales
World Wide SIP

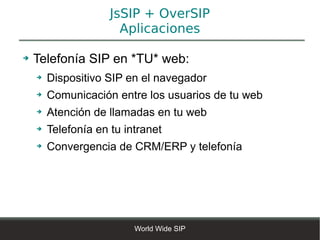

40. JsSIP + OverSIP
Aplicaciones
➔ Telefonía SIP en *TU* web:
➔ Dispositivo SIP en el navegador
➔ Comunicación entre los usuarios de tu web
➔ Atención de llamadas en tu web
➔ Telefonía en tu intranet
➔ Convergencia de CRM/ERP y telefonía
World Wide SIP

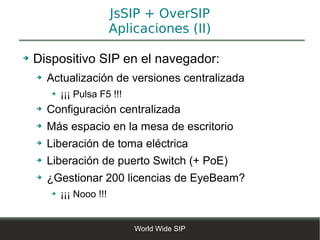

41. JsSIP + OverSIP
Aplicaciones (II)
➔ Dispositivo SIP en el navegador:
➔ Actualización de versiones centralizada
➔ ¡¡¡ Pulsa F5 !!!
➔ Configuración centralizada
➔ Más espacio en la mesa de escritorio
➔ Liberación de toma eléctrica
➔ Liberación de puerto Switch (+ PoE)
➔ ¿Gestionar 200 licencias de EyeBeam?
➔ ¡¡¡ Nooo !!!
World Wide SIP

42. World Wide SIP

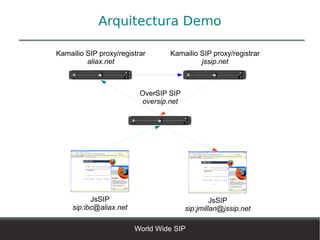

43. Arquitectura Demo
Kamailio SIP proxy/registrar Kamailio SIP proxy/registrar
aliax.net jssip.net
OverSIP SIP
oversip.net
JsSIP JsSIP
sip:ibc@aliax.net sip:jmillan@jssip.net
World Wide SIP

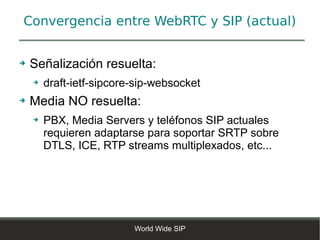

44. Convergencia entre WebRTC y SIP (actual)
➔ Señalización resuelta:
➔ draft-ietf-sipcore-sip-websocket
➔ Media NO resuelta:
➔ PBX, Media Servers y teléfonos SIP actuales
requieren adaptarse para soportar SRTP sobre
DTLS, ICE, RTP streams multiplexados, etc...
World Wide SIP

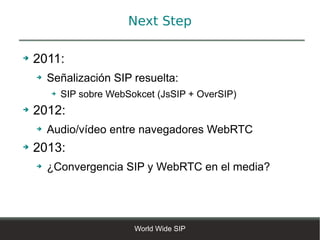

45. Next Step
➔ 2011:
➔ Señalización SIP resuelta:
➔ SIP sobre WebSokcet (JsSIP + OverSIP)
➔ 2012:
➔ Audio/vídeo entre navegadores WebRTC
➔ 2013:
➔ ¿Convergencia SIP y WebRTC en el media?
World Wide SIP

46. Next Step (II)
World Wide SIP
