2. UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
3. Municipio Constanza
PROVINCIA LA VEGA
REGIÓN NORTE, R.D.
El terreno utilizado se ubica en los alrededores del Aeropuerto 14 de Junio en el Valle de
Constanza, utilizando así las tierras agrícolas como parte imprescindible para el desarrollo de
este proyecto. El terreno perteneciente a los bordes de las montañas se utilizaría para el
desempeño físico del proyecto.
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
LOCALIZACIÓN
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
Y UBICACIÓN
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
4. UNIVERSIDAD IBEROAMERICANA – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
CONCEPTO
IDEOLÓGICO
MARCO CONCEPTUAL
Ruta de las Circuitos Productivos
Flores Plan de Manejo Espacial
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
La integración es una
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
manera sistemática de unir
Cluster Ecoturístico de Constanza o vincular espacios,
objetos o situaciones, de
manera tangible e
intangible. Esta última,
analizando las cualidades
y características del ente,
llevándolo y
transformándolo en
Festival de espacio, función y
la Colonia arquitectura.
Japonesa Explotar como Destino Turístico
Buscando que las partes
puedan constituir un
“todo” sin perder aún su
individualidad y su esencia.
Casco Urbano
Ofertas Turísticas Existentes
“Tomar lo ya existente y
transformarlo”
Campos Agrícolas
“Explotar zonas con
Principales Cultivos potencial”
Zona de Circuitos Productores –
Campos Agrícolas
Zona Desarrollo Habitacional –
Montaña, Clima, Vista
Zona Áreas Comunes –
Vista, Interacción Agrícola
5. UNIVERSIDAD IBEROAMERICANA – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
YULIAN WALEWSKA ESPINAL JIMÉNEZ – ASESOR ARQ. AMIN ABEL
DIMENSIÓN
RECURSIVIDAD
FRACCIONARIA
AUTOSIMILITUD
Plan de Manejo Espacial
fractalidad
anaLÓGICO
CONCEPTO
MARCO CONCEPTUAL
6. UNIVERSIDAD IBEROAMERICANA – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
YULIAN WALEWSKA ESPINAL JIMÉNEZ – ASESOR ARQ. AMIN ABEL
Plan de Manejo Espacial
fractalidad
anaLÓGICO
CONCEPTO
MARCO CONCEPTUAL
7. UNIVERSIDAD IBEROAMERICANA – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PROPUESTA
FORMAL
VEHÍCULO
HOTEL ECOLÓGICO RUTA AGROTURÍSTICA
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
(3,000 m2) (10,000m2)
-Senderos por los campos de
-Zonas Exteriores cultivo (3km lineales)
YULIAN WALEWSKA ESPINAL JIMÉNEZ – ASESOR ARQ. AMIN ABEL
-Stands proceso de
-Lobby (200m2) Industrialización
-Mercado
-Área de Comida (250m2) -Tiendas
-Habitaciones
Cabañas (15- 120m2 c/u) ZONA DE ACTIVIDADES
(12,000m2)
-Administración (200m2) -Centro de Capacitación
-Piscina Natural
-Servicios del Personal (250m2) -Senderos Recreativos
-Oficina para excursiones
-Servicios Generales (350m2) -Restaurante Mirador
8. 1
2
3
1. BLOQUE A – RUTA AGRÍCOLA
2. BLOQUE B – CENTRO DE CAPACITACIÓN Y RESTAURANTE
3. BLOQUE C – HOTEL ECO
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” PLAN MAESTRO
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
9. 4
1 2 3
5
6
7
1. LECHUGA – PUERRO – AJO 4. AJO 7. AJO - CABOLLA
2. REPOLLO – COLIFLOR – ZANAHORIA – AJO 5. PAPA – AJO
3. BLOCOLI 6. TOMATE - AJÍ
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
CULTIVOS DEL VALLE
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

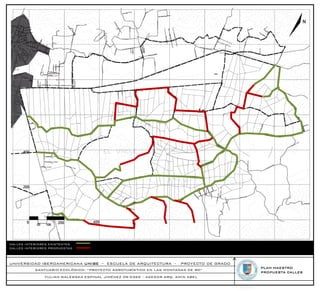

10. CALLES INTERIORES EXISTENTES
CALLES INTERIORES PROPUESTAS
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
PROPUESTA CALLES
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
11. CALLE DE PIEDRAS
GRAMA, PAJÓN
AUSTRALIANO,
VENA DE AGUA
ZONA
CULTIVO
2.50 M 3.00 M
ZONA DE CULTIVO
CALLE SIN ASFALTO
EXISTENTE PROPUESTA
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
PROPUESTA CALLES
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
12. 1
2
3
3
3
1. RUTA AGRÍCOLA
2. PARQUE ECOLÓGICO
3. ÁREA DE TRANSICIÓN - SENDEROS
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
PAISAJE
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

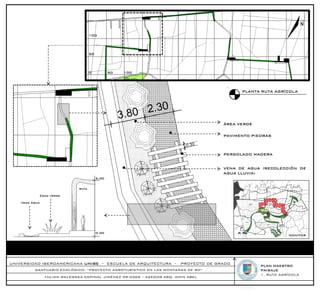

13. 100
50
0 50 100
PLANTA RUTA AGRÍCOLA
ÁREA VERDE
PAVIMENTO PIEDRAS
PERGOLADO MADERA
VENA DE AGUA (RECOLECCIÓN DE
AGUA LLUVIA)
5.00
ruta
Zona verde
Vena Agua
0.00
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” PAISAJE
1. RUTA AGRÍCOLA
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
14. ÁREA VERDE –
ÁRBOL ÉBANO VERDE
PAVIMENTO –
PIEDRAS
PANELES SOLARES
EN PERGOLADO
ÁREA VERDE –
PAJÓN AUSTRALIANO
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” PAISAJE
1. RUTA AGRÍCOLA
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

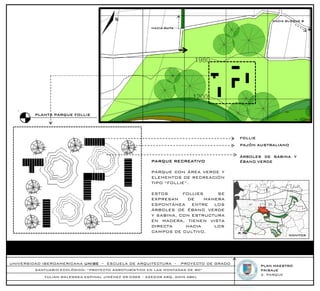

15. HACIA BLOQUE B
HACIA RUTA
PLANTA PARQUE FOLLIE
FOLLIE
PAJÓN AUSTRALIANO
ÁRBOLES DE SABINA Y
PARQUE RECREATIVO ÉBANO VERDE
PARQUE CON ÁREA VERDE Y
ELEMENTOS DE RECREACIÓN
TIPO “FOLLIE”.
ESTOS FOLLIES SE
EXPRESAN DE MANERA
ESPONTÁNEA ENTRE LOS
ÁRBOLES DE ÉBANO VERDE
Y SABINA, CON ESTRUCTURA
EN MADERA, TIENEN VISTA
DIRECTA HACIA LOS
CAMPOS DE CULTIVO.
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
PLAN MAESTRO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” PAISAJE
2. PARQUE
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

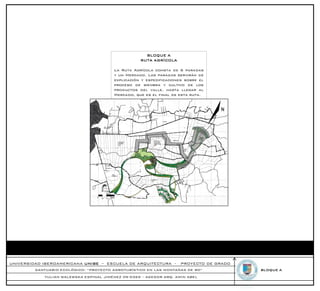

16. BLOQUE A
RUTA AGRÍCOLA
La Ruta Agrícola consta de 6 paradas
y un Mercado. Las paradas servirán de
explicación y especificaciones sobre el
proceso de siembra y cultivo de los
productos del valle, hasta llegar al
Mercado, que es el final de esta ruta.
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

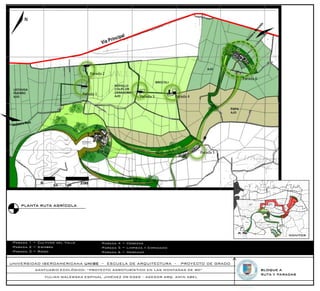

17. Parada 2
Parada 6
Parada 1
Parada 3 Parada 4
Parada 5
0 200
50 100
PLANTA RUTA AGRÍCOLA
MONITOR
-Parada 1 = Cultivos del Valle -Parada 4 = Cosecha
-Parada 2 = Siembra -Parada 5 = Limpieza y Empacado
-Parada 3 = Riego -Parada 6 = Mercado
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
RUTA Y PARADAS
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
18. Inicio Ruta
Hacia Zona
de Limpieza
SECCIÓN PARADAS RUTA
0 1 2 4
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
RUTA Y PARADAS
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
19. Cubierta Estructura
en Madera
Techo en Madera
Árbol Ébano Verde
Plataforma de Madera
Escalinata SECCIÓN PARADAS RUTA
Zona Cultivos Parada 1 No escala
Utilización de Luz Solar a travéz de los huecos
de la cubierta, traspasando los cilindros
transparentes que sirven como Luminarias
Utilización de Cubierta Curva para la recolección
de Agua lluvia, la misma correrá por venas de agua
dispersadas en todo el proyecto que se
convertirán en uso para el mismo.
DETALLE PARADAS RUTA
No escala
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
RUTA Y PARADAS
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
20. 4
3 F
2
E
1
5
6
D
C
B
A
0 5 10 20

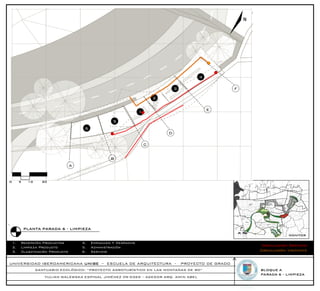

PLANTA PARADA 6 - LIMPIEZA
MONITOR
1. Recepción Productos 4. Empacado Y Despacho
2. Limpieza Producto 5. Administración Circulación Servicio
3. Clasificación Producto 6. Servicio Circulación Visitante
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
PARADA 6 - LIMPIEZA
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
21. A
2
2
1
4 1
3
3
4
Recolección de Agua de Lluvia debido a la pendiente de
los techos en todo el proyecto.
La misma será utilizada para suplir algunas necesidades
del proyecto (venas de agua como espejos, descargue de
inodoros, agua de llave.
0 5 10 20
PLANTA MERCADO
MONITOR
1. Pasarela Entrada
2. Área de Stands Circulación Servicio
3. Área Comida Circulación Visitante
4. Área Servicio
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
MERCADO
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
22. BLOQUE B
RESTAURANTE Y
CENTRO CAPACITACIÓN
El Bloque B consta de dos edificaciones:
1. Un Centro de Capacitación hacia la
siembra y cultivo de los productos
agrícolas, asímismo como aulas de
enseñanza en arte.
2. Un restaurante ecológico que, a su vez
contiene un área recreativa con una piscina
Natural.
MATERIALIDAD: madera, acero, cristales.
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

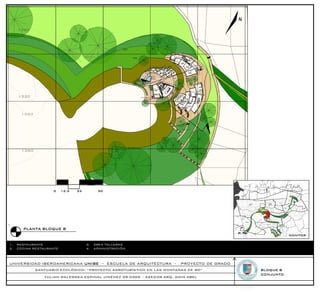

23. 0 12.5 25 50
PLANTA BLOQUE B
MONITOR
1. RESTAURANTE 3. ÁREA TALLERES
2. COCINA RESTAURANTE 4. ADMINISTRACIÓN
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
CONJUNTO
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
24. ÁREA MESAS
ADMINISTRACIÓN
COCINA
TALLERES
CORTES BLOQUE B
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
CONJUNTO
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

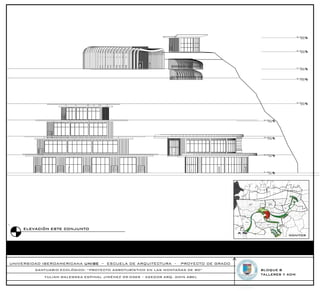

25. 09 - N ive l 9
39 .00
08 - N ive l 8
35 .00
07 - N ive l 7
30 .00
06 - N ive l 6
27 .00
05 - N ive l 5
20 .00
04 - N ive l 4
15 .00
03 - N ive l 3
10 .00
02 - N ive l 2
5.0 0
01 - N ive l 1
0.0 0
ELEVACIÓN NORTE - CONJUNTO
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
26. 09 - Nivel 9
39.00
08 - Nivel 8
35.00
07 - Nivel 7
30.00
06 - Nivel 6
27.00
05 - Nivel 5
20.00
04 - Nivel 4
15.00
03 - Nivel 3
10.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
ELEVACIÓN ESTE CONJUNTO
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
27. 2
-El Centro de Capacitación se
desarrolla en la curva de nivel
número 1220 del Valle de
Constanza, la misma tiene 20 mts
de altura.
-Se propone un proyecto ecológico
y por lo mismo la huella
arquitectónica pretende ser mínima,
y se utilizan materiales del
entorno.
-Siendo así, se ubican las zonas en
diferentes niveles o “terrazas”
1 que aportan al concepto de
“trabajar sobre, no en vez de”,
simulando cada bloque una cota
más de la que se compone el alto
de montaña donde se encuentra
este Centro.
-Se ubica justo al lado de los
campos de cultivo, que son parte
imprescindible para la capacitación
de los campesinos a la hora de
trabajar en las cosechas.
0 12.5 25 50
PLANTA BLOQUE B – TALLERES Y ADM.
MONITOR
1. TALLERES Circulación Servicio
2. ADMINISTRACIÓN Circulación Visitante
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM.
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
28. 03 - Nivel 3
10.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
03 - Nivel 3
10.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
CORTES BLOQUE B - ADMINISTRACIÓN
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
29. 03 - Nivel 3
10.00
03 - Nivel 3
10.00
02 - Nivel 2
5.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
01 - Nivel 1
0.00
CORTE TRANSVERSAL - TALLERES
03 - Nivel 3
10.00
03 - Nivel 3
10.00
03 - Nivel 3
10.00
02 - Nivel 2
5.00
02 - Nivel 2
5.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
01 - Nivel 1
CORTE LONGITUDINAL - TALLERES 0.00
01 - Nivel 1
0.00 MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

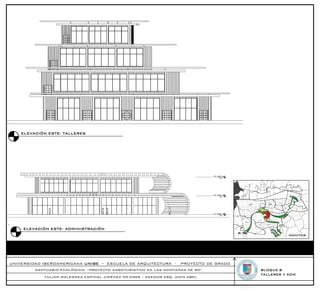

30. ELEVACIÓN ESTE- TALLERES
03 - Nivel 3
10.00
02 - Nivel 2
5.00
01 - Nivel 1
0.00
ELEVACIÓN ESTE- ADMINISTRACIÓN
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
TALLERES Y ADM
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
31. MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
VISTAS
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
32. -El Restaurante está ubicado en
la curva de nivel número 1230,
con referencia a las curvas del
Valle de Constanza.
-El concepto del Restaurante,
al igual que ser fractal del
Valle y tener el privilegio de
“vista” hacia todos los campos
de cultivo, también es el de
comportarse como “terrazas”,
de manera tal que existan
vistas desde las diferentes
alturas en el centro del Valle.
1
-Este posee su último y más alto
4 nivel en la cumbre de la
montaña central.
3 -Sirviendo para 56 comensales,
ya sean visitantes a la ruta o
2 huéspedes del hotel (20
cabañas), este cuenta con 50%
del área total de mesas para la
cocina y almacenes, también se
ubica el acceso a empleados y
un área de Piscina, la cual se
comportará como uno de los
tantos pozos tubulares con que
cuenta la zona de cultivos del
Valle.
0 12.5 25 50
PLANTA BLOQUE B – TALLERES Y ADM.
MONITOR
1. ENTRADA A ÁREA DE MESAS 3. ÁREA EMPLEADOS Circulación Servicio
2. COCINA 4. ZONA PISCINA NATURAL Circulación Visitante
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
RESTAURANTE
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
33. CORTES longitudinal - cocina
CORTES transversal - cocina
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
restaurante
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL

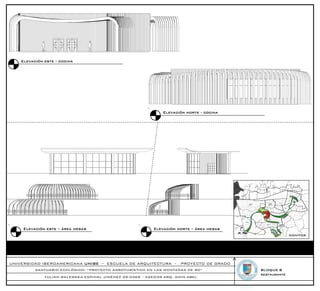

34. Elevación este - cocina
Elevación norte - cocina
Elevación este – área mesas Elevación norte – área mesas
MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
restaurante
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
35. MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
VISTAS
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
36. BLOQUE C
HOTEL
EL BLOQUE DE HOTEL SE COMPONE DEL
LOBBY, 15 CABAÑAS Y UN ÁREA DE
SERVICO QUE LO SUPLE. LOS PARQUEOS
SE UBICAN EN LA AVENIDA SECUNDARIA,
DONDE SE ENCUENTRAN UNOS CARRITOS
ELECTRICOS (utilizan paneles solares)
PARA PODER TRANSPORTARSE DENTRO
DEL PROYECTO.
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE B
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
37. NIVEL -1
NIVEL 1
NIVEL -3
NIVEL -2 MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
CABAÑA
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
38. Hacia
Restaurante
Hacia
Cabañas
PLANTA LOBBY MONITOR
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
LOBBY
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
39. PLANTA SERVICIO MONITOR
1. CONTROL 4. Lavado de Frutas 7. Habitaciones 10. Cuarto Paneles Solares
2. COCINA 5. Lavandería 8. Cuarto Deshechos 11. Carga y Descarga
3. PRÁCTICAS ECOLOGISTAS 6. Área Empleados 9. Almacen
UNIVERSIDAD IBEROAMERICANA UNIBE – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD” BLOQUE A
SERVICIO
YULIAN WALEWSKA ESPINAL JIMÉNEZ 09-0369 – ASESOR ARQ. AMIN ABEL
40. UNIVERSIDAD IBEROAMERICANA – ESCUELA DE ARQUITECTURA - PROYECTO DE GRADO
SANTUARIO ECOLÓGICO: “PROYECTO AGROTURÍSTICO EN LAS MONTAÑAS DE RD”
YULIAN WALEWSKA ESPINAL JIMÉNEZ – ASESOR ARQ. AMIN ABEL
