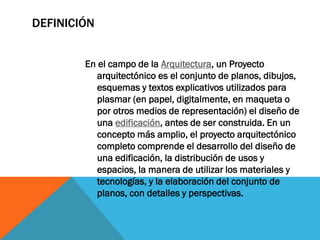

DEFINICIÓN


        En el campo de la Arquitectura, un Proyecto
           arquitectónico es el conjunto de planos, dibujos,
           esquemas y textos explicativos utilizados para
           plasmar (en papel, digitalmente, en maqueta o
           por otros medios de representación) el diseño de
           una edificación, antes de ser construida. En un
           concepto más amplio, el proyecto arquitectónico
           completo comprende el desarrollo del diseño de
           una edificación, la distribución de usos y
           espacios, la manera de utilizar los materiales y
           tecnologías, y la elaboración del conjunto de
           planos, con detalles y perspectivas.

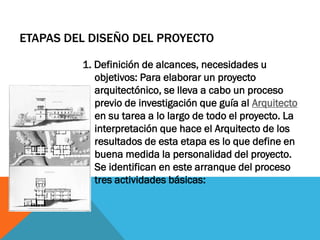

ETAPAS DEL DISEÑO DEL PROYECTO

         1. Definición de alcances, necesidades u
            objetivos: Para elaborar un proyecto
            arquitectónico, se lleva a cabo un proceso
            previo de investigación que guía al Arquitecto
            en su tarea a lo largo de todo el proyecto. La
            interpretación que hace el Arquitecto de los
            resultados de esta etapa es lo que define en
            buena medida la personalidad del proyecto.
            Se identifican en este arranque del proceso
            tres actividades básicas:

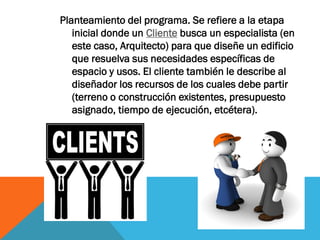

Planteamiento del programa. Se refiere a la etapa
   inicial donde un Cliente busca un especialista (en
   este caso, Arquitecto) para que diseñe un edificio
   que resuelva sus necesidades específicas de
   espacio y usos. El cliente también le describe al
   diseñador los recursos de los cuales debe partir
   (terreno o construcción existentes, presupuesto
   asignado, tiempo de ejecución, etcétera).

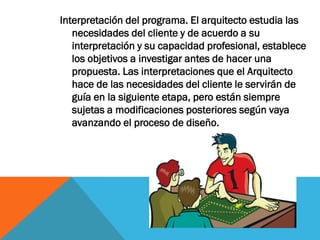

Interpretación del programa. El arquitecto estudia las
   necesidades del cliente y de acuerdo a su
   interpretación y su capacidad profesional, establece
   los objetivos a investigar antes de hacer una
   propuesta. Las interpretaciones que el Arquitecto
   hace de las necesidades del cliente le servirán de
   guía en la siguiente etapa, pero están siempre
   sujetas a modificaciones posteriores según vaya
   avanzando el proceso de diseño.

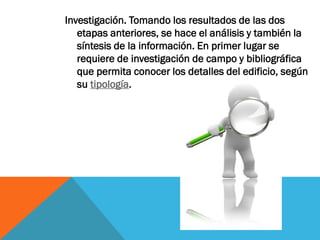

Investigación. Tomando los resultados de las dos
   etapas anteriores, se hace el análisis y también la
   síntesis de la información. En primer lugar se
   requiere de investigación de campo y bibliográfica
   que permita conocer los detalles del edificio, según
   su tipología.

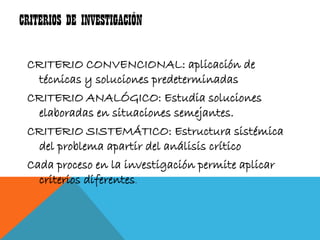

CRITERIOS DE INVESTIGACIÓN

 CRITERIO CONVENCIONAL: aplicación de
   técnicas y soluciones predeterminadas
 CRITERIO ANALÓGICO: Estudia soluciones
   elaboradas en situaciones semejantes.
 CRITERIO SISTEMÁTICO: Estructura sistémica
   del problema apartir del análisis crítico
 Cada proceso en la investigación permite aplicar
   criterios diferentes.

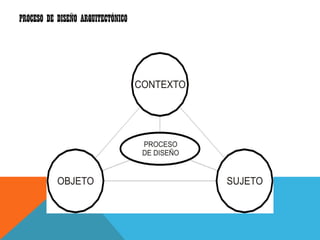

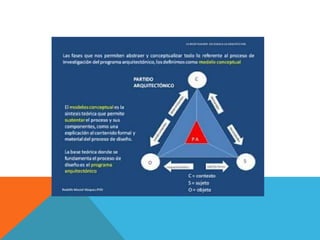

PROCESO DE DISEÑO ARQUITECTÓNICO

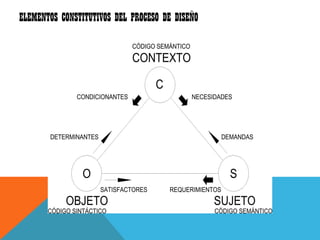

ELEMENTOS CONSTITUTIVOS DEL PROCESO DE DISEÑO

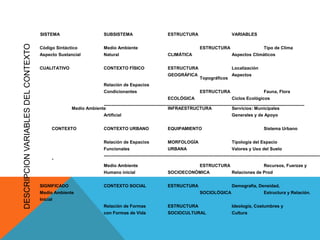

SISTEMA                           SUBSISTEMA                                ESTRUCTURA                                 VARIABLES
DESCRIPCION VARIABLES DEL CONTEXTO

                                     Código Sintáctico                 Medio Ambiente                                                  ESTRUCTURA                                Tipo de Clima
                                     Aspecto Sustancial                Natural                                   CLIMÁTICA                                  Aspectos Climáticos


                                     CUALITATIVO                       CONTEXTO FÍSICO                           ESTRUCTURA                                 Localización
                                                                                                                 GEOGRÁFICA                                 Aspectos
                                                                                                                                       Topográficos
                                                                       Relación de Espacios
                                                                       Condicionantes                                                  ESTRUCTURA                                Fauna, Flora
                                                                                                                 ECOLÓGICA                                  Ciclos Ecológicos
                                                                --------------------------------------------------------------------------------------------------------------------------------------
                                                   Medio Ambiente                                          INFRAESTRUCTURA                            Servicios: Municipales
                                                                       Artificial                                                                           Generales y de Apoyo


                                           CONTEXTO                    CONTEXTO URBANO                           EQUIPAMIENTO                                                    Sistema Urbano


                                                                       Relación de Espacios                      MORFOLOGÍA                                 Tipología del Espacio
                                                                       Funcionales                               URBANA                                     Valores y Uso del Suelo
                                                                       -------------------------------------------------------------------------------------------------------------------------------------------------
                                           -
                                                                       Medio Ambiente                                                  ESTRUCTURA                                Recursos, Fuerzas y
                                                                       Humano inicial                            SOCIOECONÓMICA                             Relaciones de Prod


                                     SIGNIFICADO                       CONTEXTO SOCIAL                           ESTRUCTURA                                 Demografía, Densidad,
                                     Medio Ambiente                                                                                    SOCIOLÓGICA                               Estructura y Relación.
                                     Inicial
                                                                       Relación de Formas                        ESTRUCTURA                                 Ideología, Costumbres y
                                                                       con Formas de Vida                        SOCIOCULTURAL                              Cultura

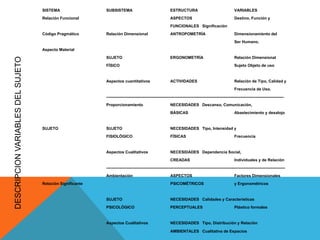

SISTEMA                 SUBSISTEMA                                      ESTRUCTURA                                      VARIABLES
                                   Relación Funcional                                                      ASPECTOS                                        Destino, Función y
                                                                                                           FUNCIONALES Significación
                                   Código Pragmático       Relación Dimensional                            ANTROPOMETRÍA                                   Dimensionamiento del
                                                                                                                                                           Ser Humano.
                                   Aspecto Material
                                                           SUJETO                                          ERGONOMETRÍA                                    Relación Dimensional
DESCRIPCION VARIABLES DEL SUJETO




                                                           FÍSICO                                                                                          Sujeto Objeto de uso


                                                           Aspectos cuantitativos                          ACTIVIDADES                                     Relación de Tipo, Calidad y
                                                                                                                                                           Frecuencia de Uso.
                                                           -------------------------------------------------------------------------------------------------------------------------------------
                                                           Proporcionamiento                               NECESIDADES Descanso, Comunicación,
                                                                                                           BÁSICAS                                         Abastecimiento y desalojo


                                   SUJETO                  SUJETO                                          NECESIDADES Tipo, Intensidad y
                                                           FISIOLÓGICO                                     FÍSICAS                                         Frecuencia


                                                           Aspectos Cualitativos                           NECESIDADES Dependencia Social,
                                                                                                           CREADAS                                         Individuales y de Relación
                                                           --------------------------------------------------------------------------------------------------------------------------------------
                                                           Ambientación                                    ASPECTOS                                        Factores Dimensionales
                                   Relación Significante                                                   PSICOMÉTRICOS                                   y Ergonométricos


                                                           SUJETO                                          NECESIDADES Calidades y Características
                                                           PSICOLÓGICO                                     PERCEPTUALES                                    Plástico formales


                                                           Aspectos Cualitativos                           NECESIDADES Tipo, Distribución y Relación

                                                                                                           AMBIENTALES Cualitativa de Espacios

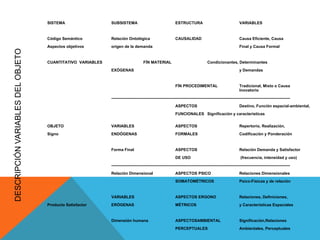

SISTEMA                  SUBSISTEMA                                      ESTRUCTURA                                      VARIABLES


                                   Código Semántico         Relación Ontológica                             CAUSALIDAD                                      Causa Eficiente, Causa
                                   Aspectos objetivos       origen de la demanda                                                                            Final y Causa Formal
DESCRIPCIÓN VARIABLES DEL OBJETO




                                   CUANTITATIVO VARIABLES                           FÍN MATERIAL                                    Condicionantes, Determinantes
                                                            EXÓGENAS                                                                                        y Demandas


                                                                                                            FÍN PROCEDIMENTAL                               Tradicional, Mixto o Causa
                                                                                                                                                            Inovatorio
                                                            --------------------------------------------------------------------------------------------------------------------------------------
                                                                                                            ASPECTOS                                        Destino, Función espacial-ambiental,
                                                                                                            FUNCIONALES Significación y características


                                   OBJETO                   VARIABLES                                       ASPECTOS                                        Repertorio, Realización,
                                   Signo                    ENDÓGENAS                                       FORMALES                                        Codificación y Ponderación


                                                            Forma Final                                     ASPECTOS                                        Relación Demanda y Satisfactor
                                                                                                            DE USO                                          (frecuencia, intensidad y uso)
                                                            --------------------------------------------------------------------------------------------------------------------------------------
                                                            Relación Dimensional                            ASPECTOS PSICO                                  Relaciones Dimensionales
                                                                                                            SOMATOMÉTRICOS                                  Psico-Físicas y de relación


                                                            VARIABLES                                       ASPECTOS ERGONO                                 Relaciones, Definiciones,
                                   Producto Satisfactor     ERÓGENAS                                        MÉTRICOS                                        y Características Espaciales


                                                            Dimensión humana                                ASPECTOSAMBIENTAL                               Significación,Relaciones
                                                                                                            PERCEPTUALES                                    Ambientales, Perceptuales

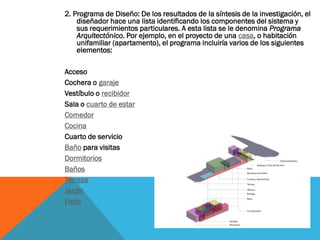

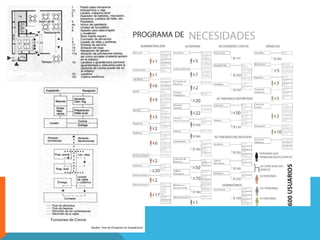

2. Programa de Diseño: De los resultados de la síntesis de la investigación, el
    diseñador hace una lista identificando los componentes del sistema y
    sus requerimientos particulares. A esta lista se le denomina Programa
    Arquitectónico. Por ejemplo, en el proyecto de una casa, o habitación
    unifamiliar (apartamento), el programa incluiría varios de los siguientes
    elementos:

Acceso
Cochera o garaje
Vestíbulo o recibidor
Sala o cuarto de estar
Comedor
Cocina
Cuarto de servicio
Baño para visitas
Dormitorios
Baños
Terraza
Jardín
Patio

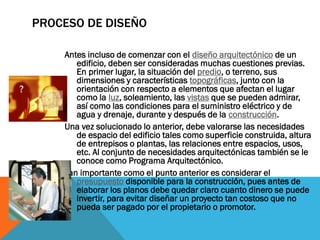

PROCESO DE DISEÑO

    Antes incluso de comenzar con el diseño arquitectónico de un
       edificio, deben ser consideradas muchas cuestiones previas.
       En primer lugar, la situación del predio, o terreno, sus
       dimensiones y características topográficas, junto con la
       orientación con respecto a elementos que afectan el lugar
       como la luz, soleamiento, las vistas que se pueden admirar,
       así como las condiciones para el suministro eléctrico y de
       agua y drenaje, durante y después de la construcción.
    Una vez solucionado lo anterior, debe valorarse las necesidades
       de espacio del edificio tales como superficie construida, altura
       de entrepisos o plantas, las relaciones entre espacios, usos,
       etc. Al conjunto de necesidades arquitectónicas también se le
       conoce como Programa Arquitectónico.
    Tan importante como el punto anterior es considerar el
       presupuesto disponible para la construcción, pues antes de
       elaborar los planos debe quedar claro cuanto dinero se puede
       invertir, para evitar diseñar un proyecto tan costoso que no
       pueda ser pagado por el propietario o promotor.
DIAGRAMAS Y MATRICES DE INTERRELACIÓN




                                                               A
       CONJUNTO   A   B   C   D   E   A                K               B


          1           X   X   X   X   B                                        C
                                               J

          2       X       X   X   X   C

                                                                                   D
          3       X   X       X   X   D    I


          4       X   X   X       X   E
                                                   H                       E

          5       X   X   X   X       F
                                                           G       F



       MATRIZ DE INTERRELACIONES          DIAGRAMA DE GRAPHOS

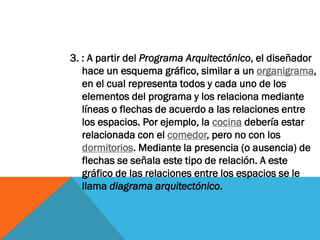

3. : A partir del Programa Arquitectónico, el diseñador
   hace un esquema gráfico, similar a un organigrama,
   en el cual representa todos y cada uno de los
   elementos del programa y los relaciona mediante
   líneas o flechas de acuerdo a las relaciones entre
   los espacios. Por ejemplo, la cocina debería estar
   relacionada con el comedor, pero no con los
   dormitorios. Mediante la presencia (o ausencia) de
   flechas se señala este tipo de relación. A este
   gráfico de las relaciones entre los espacios se le
   llama diagrama arquitectónico.

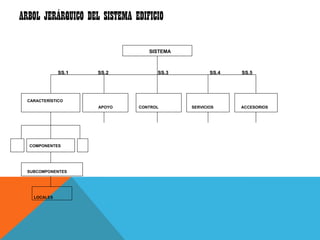

ARBOL JERÁRQUICO DEL SISTEMA EDIFICIO

                                 SISTEMA



              SS.1   SS.2           SS.3          SS.4   SS.5




  CARACTERÍSTICO
                     APOYO    CONTROL      SERVICIOS     ACCESORIOS




  COMPONENTES




  SUBCOMPONENTES




    LOCALES

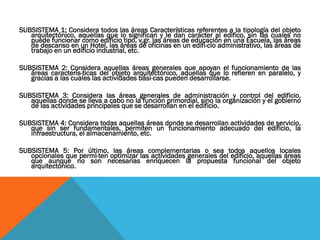

SUBSISTEMA 1: Considera todos las áreas Características referentes a la tipología del objeto
   arquitectónico, aquellas que lo significan y le dan carácter al edifico, sin las cuales no
   puede funcionar como edificio tipo, v.gr. las áreas de educación en una Escuela, las áreas
   de descanso en un Hotel, las áreas de oficinas en un edifi-cio administrativo, las áreas de
   trabajo en un edificio industrial, etc.

SUBSISTEMA 2: Considera aquellas áreas generales que apoyan el funcionamiento de las
   áreas caracterís-ticas del objeto arquitectónico, aquellas que lo refieren en paralelo, y
   gracias a las cuales las actividades bási-cas pueden desarrollarse.

SUBSISTEMA 3: Considera las áreas generales de administración y control del edificio,
   aquellas donde se lleva a cabo no la función primordial, sino la organización y el gobierno
   de las actividades principales que se desarrollan en el edificio.

SUBSISTEMA 4: Considera todas aquellas áreas donde se desarrollan actividades de servicio,
   que sin ser fundamentales, permiten un funcionamiento adecuado del edificio, la
   infraestructura, el almacenamiento, etc.

SUBSISTEMA 5: Por último, las áreas complementarias o sea todos aquellos locales
   opcionales que permi-ten optimizar las actividades generales del edificio, aquellas áreas
   que aunque no son necesarias enriquecen la propuesta funcional del objeto
   arquitectónico.
4. Diseño del esquema básico: Estudiado como etapa de la
    realización de un proyecto arquitectónico, el diseño es el proceso
    de traducir en formas útiles los resultados de todas las etapas
    anteriores, que serán representadas gráficamente en las etapas
    posteriores. Es considerado un proceso creativo, en el que
    intervienen elementos como:
Hipótesis de Diseño: Es un acercamiento conceptual del objeto a
    diseñar, que posteriormente será sujeto a modificaciones. Se
    consideran al mismo tiempo, con importancia igual o variable (de
    acuerdo a la filosofía de diseño de cada Arquitecto) los aspectos
    de contexto arquitectónico, criterios estructurales, forma, función,
    presupuesto e incluso moda.

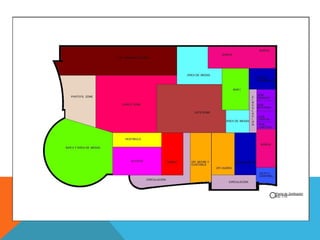

Zonificación: Es el ordenamiento de los componentes del diseño
    establecidos en el programa arquitectónico con base en
    relaciones lógicas y funcionales entre ellos.
Esquema: Es la estructuración tridimensional del Diagrama
    Arquitectónico, aplicada en un espacio específico con énfasis en
    las cualidades del sistema, subsistema, componentes y
    subcomponentes.
Partido: Es la materialización de la solución al problema
    arquitectónico, dando forma a los espacios diseñados para que
    cumplan con su función. En ocasiones, el diseñador elabora dos
    o tres partidos (opciones preliminares de diseño) antes de
    decidirse por uno que convertirá en un Anteproyecto.
5. Anteproyecto: Consta de un juego de planos,
   maqueta u otros medios de representación que
   explican por vez primera, de manera gráfica pero
   con carácter preliminar, cómo está diseñado el
   edificio. Se representa el edificio en planta (sección
   horizontal, vista desde arriba), elevaciones o
   alzados (vista frontal de las fachadas), cortes o
   secciones y perspectivas. Generalmente, aunque el
   dibujo está a escala sólo se incluyen las cotas
   generales. Su propósito es puramente preliminar,
   para que el cliente decida si el diseño es de su
   agrado y cumple con sus requerimientos. En caso
   de que el Anteproyecto sea aprobado, entonces se
   realiza el proyecto definitivo.

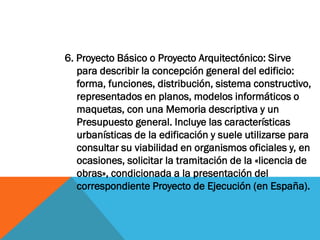

6. Proyecto Básico o Proyecto Arquitectónico: Sirve
   para describir la concepción general del edificio:
   forma, funciones, distribución, sistema constructivo,
   representados en planos, modelos informáticos o
   maquetas, con una Memoria descriptiva y un
   Presupuesto general. Incluye las características
   urbanísticas de la edificación y suele utilizarse para
   consultar su viabilidad en organismos oficiales y, en
   ocasiones, solicitar la tramitación de la «licencia de
   obras», condicionada a la presentación del
   correspondiente Proyecto de Ejecución (en España).

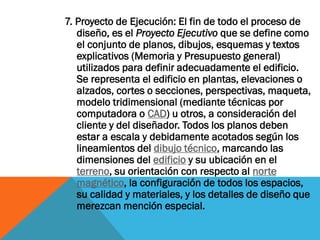

7. Proyecto de Ejecución: El fin de todo el proceso de
   diseño, es el Proyecto Ejecutivo que se define como
   el conjunto de planos, dibujos, esquemas y textos
   explicativos (Memoria y Presupuesto general)
   utilizados para definir adecuadamente el edificio.
   Se representa el edificio en plantas, elevaciones o
   alzados, cortes o secciones, perspectivas, maqueta,
   modelo tridimensional (mediante técnicas por
   computadora o CAD) u otros, a consideración del
   cliente y del diseñador. Todos los planos deben
   estar a escala y debidamente acotados según los
   lineamientos del dibujo técnico, marcando las
   dimensiones del edificio y su ubicación en el
   terreno, su orientación con respecto al norte
   magnético, la configuración de todos los espacios,
   su calidad y materiales, y los detalles de diseño que
   merezcan mención especial.

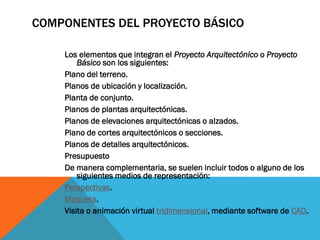

COMPONENTES DEL PROYECTO BÁSICO

    Los elementos que integran el Proyecto Arquitectónico o Proyecto
        Básico son los siguientes:
    Plano del terreno.
    Planos de ubicación y localización.
    Planta de conjunto.
    Planos de plantas arquitectónicas.
    Planos de elevaciones arquitectónicas o alzados.
    Plano de cortes arquitectónicos o secciones.
    Planos de detalles arquitectónicos.
    Presupuesto
    De manera complementaria, se suelen incluir todos o alguno de los
        siguientes medios de representación:
    Perspectivas.
    Maqueta.
    Visita o animación virtual tridimensional, mediante software de CAD.

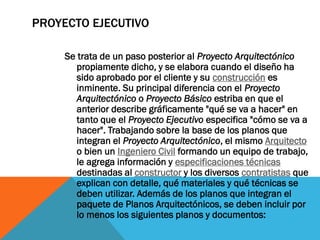

PROYECTO EJECUTIVO

     Se trata de un paso posterior al Proyecto Arquitectónico
        propiamente dicho, y se elabora cuando el diseño ha
        sido aprobado por el cliente y su construcción es
        inminente. Su principal diferencia con el Proyecto
        Arquitectónico o Proyecto Básico estriba en que el
        anterior describe gráficamente "qué se va a hacer" en
        tanto que el Proyecto Ejecutivo especifica "cómo se va a
        hacer". Trabajando sobre la base de los planos que
        integran el Proyecto Arquitectónico, el mismo Arquitecto
        o bien un Ingeniero Civil formando un equipo de trabajo,
        le agrega información y especificaciones técnicas
        destinadas al constructor y los diversos contratistas que
        explican con detalle, qué materiales y qué técnicas se
        deben utilizar. Además de los planos que integran el
        paquete de Planos Arquitectónicos, se deben incluir por
        lo menos los siguientes planos y documentos:
Planos arquitectónicos (plantas, cortes, fachadas)
Topografía
Plano de terracerías, o topográfico.
Estructura
Planos de cimentación.
Planos de desplante de muros, o replanteo de muros.
Planos de pórticos, con vigas y pilares.
Planos de losas de entrepiso y azoteas, o de forjados.
Instalaciones
Planos de instalaciones: eléctricas, hidráulicas, sanitarias, contra incendios, mecánicas, especiales, voz y datos,
     etcétera.
Acabados
Planos de acabados: pavimentos, pinturas, escayolas, aislamientos acústicos y térmicos, impermeabilizaciones,
     etcétera.
Urbanización
Planos de los elementos que conforman las zonas exteriores: aceras, ajardinamiento, vallado, instalaciones, etcétera.
Detalles constructivos
Planos de detalles constructivos (por oficios).
Memoria descriptiva y constructiva con Normativa de aplicación.
Programación de la obra.
Memoria de cálculo estructural.
Catálogo de conceptos o Pliegos de condiciones.
Presupuesto
Cuantificación de obra o Presupuesto (con mediciones detalladas y precios unitarios).

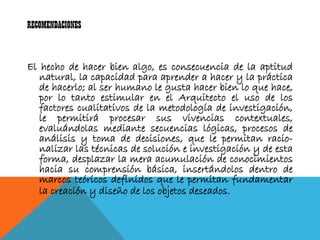

RECOMENDACIONES


El hecho de hacer bien algo, es consecuencia de la aptitud
   natural, la capacidad para aprender a hacer y la práctica
   de hacerlo; al ser humano le gusta hacer bien lo que hace,
   por lo tanto estimular en el Arquitecto el uso de los
   factores cualitativos de la metodología de investigación,
   le permitirá procesar sus vivencias contextuales,
   evaluándolas mediante secuencias lógicas, procesos de
   análisis y toma de decisiones, que le permitan racio-
   nalizar las técnicas de solución e investigación y de esta
   forma, desplazar la mera acumulación de conocimientos
   hacia su comprensión básica, insertándolos dentro de
   marcos teóricos definidos que le permitan fundamentar
   la creación y diseño de los objetos deseados.

Más contenido relacionado

La actualidad más candente

Presentación aspectos formales de la arquitectura
Presentación aspectos formales de la arquitecturaPresentación aspectos formales de la arquitectura
Presentación aspectos formales de la arquitecturaangigaliano

Analisis formal
Analisis formalAnalisis formal
Analisis formalastronix

Principios del diseño de la arquitectura del paisaje
Principios del diseño de la arquitectura del paisajePrincipios del diseño de la arquitectura del paisaje
Principios del diseño de la arquitectura del paisajeJonathan Max O.o

partido arquitectónico
partido arquitectónico partido arquitectónico
partido arquitectónico Urban-boy

Variables que Inciden en el Diseño del Espacio Arquitectónico
Variables que Inciden en el Diseño del Espacio ArquitectónicoVariables que Inciden en el Diseño del Espacio Arquitectónico
Variables que Inciden en el Diseño del Espacio ArquitectónicoEnrique Adolfo Simmonds Barrios

Analisis Espacial Casa de la Cultura
Analisis Espacial Casa de la CulturaAnalisis Espacial Casa de la Cultura
Analisis Espacial Casa de la CulturaTVirus36

La imagen de la ciudad
La imagen de la ciudadLa imagen de la ciudad
La imagen de la ciudadIsayana Torres

Existencia, espacio y arquitectura
Existencia, espacio y arquitecturaExistencia, espacio y arquitectura
Existencia, espacio y arquitecturaLia Moralez

Organizaciones y relaciones espaciales. fundamentos del diseño
Organizaciones y relaciones espaciales. fundamentos del diseñoOrganizaciones y relaciones espaciales. fundamentos del diseño
Organizaciones y relaciones espaciales. fundamentos del diseñoCharlsarq

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivosfredyteran

La idea rectora en arquitectura. toma de partido
La  idea rectora en arquitectura.  toma de partido La  idea rectora en arquitectura.  toma de partido
La idea rectora en arquitectura. toma de partido Julio Ramirez

Taller 2 Vivienda Multifamiliar
Taller 2 Vivienda MultifamiliarTaller 2 Vivienda Multifamiliar
Taller 2 Vivienda Multifamiliarcutimbo

Arquitectura forma, espacio y orden
Arquitectura forma, espacio y ordenArquitectura forma, espacio y orden
Arquitectura forma, espacio y ordenmarijuli9

Análisis del entorno y contexto
Análisis del entorno y contextoAnálisis del entorno y contexto
Análisis del entorno y contextoEdith Balderas Rojo

Principios ordenadores ching
Principios ordenadores   chingPrincipios ordenadores   ching
Principios ordenadores chingDiego Medina


La actualidad más candente (20)

Presentación aspectos formales de la arquitectura
Presentación aspectos formales de la arquitecturaPresentación aspectos formales de la arquitectura
Presentación aspectos formales de la arquitectura

Analisis formal
Analisis formalAnalisis formal
Analisis formal

Cómo hacer un proyecto arquitectónico
Cómo hacer un proyecto arquitectónicoCómo hacer un proyecto arquitectónico
Cómo hacer un proyecto arquitectónico

Principios del diseño de la arquitectura del paisaje
Principios del diseño de la arquitectura del paisajePrincipios del diseño de la arquitectura del paisaje
Principios del diseño de la arquitectura del paisaje

partido arquitectónico
partido arquitectónico partido arquitectónico
partido arquitectónico

Variables que Inciden en el Diseño del Espacio Arquitectónico
Variables que Inciden en el Diseño del Espacio ArquitectónicoVariables que Inciden en el Diseño del Espacio Arquitectónico
Variables que Inciden en el Diseño del Espacio Arquitectónico

Analisis Espacial Casa de la Cultura
Analisis Espacial Casa de la CulturaAnalisis Espacial Casa de la Cultura
Analisis Espacial Casa de la Cultura

La imagen de la ciudad
La imagen de la ciudadLa imagen de la ciudad
La imagen de la ciudad

Existencia, espacio y arquitectura
Existencia, espacio y arquitecturaExistencia, espacio y arquitectura
Existencia, espacio y arquitectura

Método de diseño
Método de diseñoMétodo de diseño
Método de diseño

Organizaciones y relaciones espaciales. fundamentos del diseño
Organizaciones y relaciones espaciales. fundamentos del diseñoOrganizaciones y relaciones espaciales. fundamentos del diseño
Organizaciones y relaciones espaciales. fundamentos del diseño

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos

Circulacion 2
Circulacion 2Circulacion 2
Circulacion 2

La idea rectora en arquitectura. toma de partido
La  idea rectora en arquitectura.  toma de partido La  idea rectora en arquitectura.  toma de partido
La idea rectora en arquitectura. toma de partido

Taller 2 Vivienda Multifamiliar
Taller 2 Vivienda MultifamiliarTaller 2 Vivienda Multifamiliar
Taller 2 Vivienda Multifamiliar

Arquitectura forma, espacio y orden
Arquitectura forma, espacio y ordenArquitectura forma, espacio y orden
Arquitectura forma, espacio y orden

El concepto en el proceso de diseño
El concepto en el proceso de diseñoEl concepto en el proceso de diseño
El concepto en el proceso de diseño

Sistemas constructivos
Sistemas constructivosSistemas constructivos
Sistemas constructivos

Análisis del entorno y contexto
Análisis del entorno y contextoAnálisis del entorno y contexto
Análisis del entorno y contexto

Principios ordenadores ching
Principios ordenadores   chingPrincipios ordenadores   ching
Principios ordenadores ching


Destacado

Cimentaciones superficiales y profundas
Cimentaciones superficiales y profundasCimentaciones superficiales y profundas
Cimentaciones superficiales y profundasPedro Urzua

Cimentaciones 2015 unam
Cimentaciones 2015 unamCimentaciones 2015 unam
Cimentaciones 2015 unamPedro Urzua

Edificios estructuracion
Edificios estructuracionEdificios estructuracion
Edificios estructuracionPedro Urzua

Tipos, sistemas y esfuerzos de las estructuras
Tipos, sistemas y esfuerzos de las estructurasTipos, sistemas y esfuerzos de las estructuras
Tipos, sistemas y esfuerzos de las estructurasPedro Urzua

1er semestre ramon marcos noriega unam
1er semestre    ramon marcos noriega   unam1er semestre    ramon marcos noriega   unam
1er semestre ramon marcos noriega unamPedro Urzua

EMPLAZAMIENTO, Condicionantes del Proyecto.
EMPLAZAMIENTO, Condicionantes del Proyecto.EMPLAZAMIENTO, Condicionantes del Proyecto.
EMPLAZAMIENTO, Condicionantes del Proyecto.GilmaPayan

Muros y refuerzos de muros
Muros y refuerzos de muros Muros y refuerzos de muros
Muros y refuerzos de muros Pedro Urzua

Centro comercial
Centro comercialCentro comercial
Centro comercialPedro Urzua

Proceso constructivo de una casa habitación
Proceso constructivo de una casa habitaciónProceso constructivo de una casa habitación
Proceso constructivo de una casa habitaciónPedro Urzua

Introduccion a construccion1
Introduccion a construccion1Introduccion a construccion1
Introduccion a construccion1Pedro Urzua

ANALISIS DE SITIO
ANALISIS DE SITIOANALISIS DE SITIO
ANALISIS DE SITIOmartcas


Destacado (17)

Suelos y sismos
Suelos y sismosSuelos y sismos
Suelos y sismos

Cimentaciones superficiales y profundas
Cimentaciones superficiales y profundasCimentaciones superficiales y profundas
Cimentaciones superficiales y profundas

Cimentaciones 2015 unam
Cimentaciones 2015 unamCimentaciones 2015 unam
Cimentaciones 2015 unam

Suelos y sismos
Suelos y sismosSuelos y sismos
Suelos y sismos

Edificios estructuracion
Edificios estructuracionEdificios estructuracion
Edificios estructuracion

Introduccion
IntroduccionIntroduccion
Introduccion

Tipos, sistemas y esfuerzos de las estructuras
Tipos, sistemas y esfuerzos de las estructurasTipos, sistemas y esfuerzos de las estructuras
Tipos, sistemas y esfuerzos de las estructuras

Vocabulario
VocabularioVocabulario
Vocabulario

1er semestre ramon marcos noriega unam
1er semestre    ramon marcos noriega   unam1er semestre    ramon marcos noriega   unam
1er semestre ramon marcos noriega unam

EMPLAZAMIENTO, Condicionantes del Proyecto.
EMPLAZAMIENTO, Condicionantes del Proyecto.EMPLAZAMIENTO, Condicionantes del Proyecto.
EMPLAZAMIENTO, Condicionantes del Proyecto.

Muros y refuerzos de muros
Muros y refuerzos de muros Muros y refuerzos de muros
Muros y refuerzos de muros

Centro comercial
Centro comercialCentro comercial
Centro comercial

Proceso constructivo de una casa habitación
Proceso constructivo de una casa habitaciónProceso constructivo de una casa habitación
Proceso constructivo de una casa habitación

Introduccion a construccion1
Introduccion a construccion1Introduccion a construccion1
Introduccion a construccion1

Bizantino
BizantinoBizantino
Bizantino

ANALISIS DE SITIO
ANALISIS DE SITIOANALISIS DE SITIO
ANALISIS DE SITIO

Analisis de sitio
Analisis de sitioAnalisis de sitio
Analisis de sitio


Similar a Proyecto arquitectónico: definición, etapas y elementos del proceso de diseño

Similar a Proyecto arquitectónico: definición, etapas y elementos del proceso de diseño (17)

2. estudio ambiental de base
2. estudio ambiental de base2. estudio ambiental de base
2. estudio ambiental de base

Teorica evaluacion de impacto ambiental
Teorica evaluacion de impacto ambientalTeorica evaluacion de impacto ambiental
Teorica evaluacion de impacto ambiental

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

Teorica eia
Teorica eiaTeorica eia
Teorica eia

290 civ361 eia1
290 civ361 eia1290 civ361 eia1
290 civ361 eia1

290 civ361 eia1
290 civ361 eia1290 civ361 eia1
290 civ361 eia1

Orgánico Estructural ASOGOPAL
Orgánico Estructural ASOGOPALOrgánico Estructural ASOGOPAL
Orgánico Estructural ASOGOPAL

183 metodologia del snip
183 metodologia del snip183 metodologia del snip
183 metodologia del snip

Ieuarq gestion 1.2 ordenamiento 20110812 def
Ieuarq gestion 1.2 ordenamiento 20110812 defIeuarq gestion 1.2 ordenamiento 20110812 def
Ieuarq gestion 1.2 ordenamiento 20110812 def

Ieuarq gestion 1.2 ordenamiento 20110812 def sm
Ieuarq gestion 1.2 ordenamiento 20110812 def smIeuarq gestion 1.2 ordenamiento 20110812 def sm
Ieuarq gestion 1.2 ordenamiento 20110812 def sm

Componente general del pot
Componente general del potComponente general del pot
Componente general del pot

Teorias de la planif educativa unmsm
Teorias de la planif educativa unmsmTeorias de la planif educativa unmsm
Teorias de la planif educativa unmsm


Más de Pedro Urzua

Trabajos rcdf muestra
Trabajos rcdf muestraTrabajos rcdf muestra
Trabajos rcdf muestraPedro Urzua

Grupo 5 ab cetis 2
Grupo 5 ab cetis 2Grupo 5 ab cetis 2
Grupo 5 ab cetis 2Pedro Urzua

Grupo 5 aa cetis 2
Grupo 5 aa cetis 2Grupo 5 aa cetis 2
Grupo 5 aa cetis 2Pedro Urzua

Vocabulario cetis 2
Vocabulario cetis 2Vocabulario cetis 2
Vocabulario cetis 2Pedro Urzua

Listado de conceptos
Listado de conceptosListado de conceptos
Listado de conceptosPedro Urzua

Catalogo de conceptos
Catalogo de conceptosCatalogo de conceptos
Catalogo de conceptosPedro Urzua

135776950 metodologia-plaza-comercial
135776950 metodologia-plaza-comercial135776950 metodologia-plaza-comercial
135776950 metodologia-plaza-comercialPedro Urzua

Dimensiionamiento de estructura
Dimensiionamiento de estructuraDimensiionamiento de estructura
Dimensiionamiento de estructuraPedro Urzua

Plazola habitacional casa habitacion
Plazola habitacional casa habitacionPlazola habitacional casa habitacion
Plazola habitacional casa habitacionPedro Urzua

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion SanitariaPedro Urzua

Instalacion Hidraulica
 Instalacion Hidraulica Instalacion Hidraulica
Instalacion HidraulicaPedro Urzua


Más de Pedro Urzua (18)

Trabajos rcdf muestra
Trabajos rcdf muestraTrabajos rcdf muestra
Trabajos rcdf muestra

Grupo 5 ab cetis 2
Grupo 5 ab cetis 2Grupo 5 ab cetis 2
Grupo 5 ab cetis 2

Grupo 5 aa cetis 2
Grupo 5 aa cetis 2Grupo 5 aa cetis 2
Grupo 5 aa cetis 2

Vocabulario cetis 2
Vocabulario cetis 2Vocabulario cetis 2
Vocabulario cetis 2

Plano
PlanoPlano
Plano

Listado de conceptos
Listado de conceptosListado de conceptos
Listado de conceptos

Catalogo de conceptos
Catalogo de conceptosCatalogo de conceptos
Catalogo de conceptos

135776950 metodologia-plaza-comercial
135776950 metodologia-plaza-comercial135776950 metodologia-plaza-comercial
135776950 metodologia-plaza-comercial

Dimensiionamiento de estructura
Dimensiionamiento de estructuraDimensiionamiento de estructura
Dimensiionamiento de estructura

Plazola habitacional casa habitacion
Plazola habitacional casa habitacionPlazola habitacional casa habitacion
Plazola habitacional casa habitacion

Neoclásica
NeoclásicaNeoclásica
Neoclásica

Colonial
ColonialColonial
Colonial

Barroco
BarrocoBarroco
Barroco

Renacimiento
RenacimientoRenacimiento
Renacimiento

Instalacion Sanitaria
Instalacion SanitariaInstalacion Sanitaria
Instalacion Sanitaria

Instalacion Hidraulica
 Instalacion Hidraulica Instalacion Hidraulica
Instalacion Hidraulica

Bizntino copias
Bizntino copiasBizntino copias
Bizntino copias

Copias gotico
Copias goticoCopias gotico
Copias gotico


Último

VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMAL
VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMALVOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMAL
VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMALEDUCCUniversidadCatl

FICHA PL PACO YUNQUE.docx PRIMARIA CUARTO GRADO
FICHA  PL PACO YUNQUE.docx PRIMARIA CUARTO GRADOFICHA  PL PACO YUNQUE.docx PRIMARIA CUARTO GRADO
FICHA PL PACO YUNQUE.docx PRIMARIA CUARTO GRADOMARIBEL DIAZ

SIMULACROS Y SIMULACIONES DE SISMO 2024.docx
SIMULACROS Y SIMULACIONES DE SISMO 2024.docxSIMULACROS Y SIMULACIONES DE SISMO 2024.docx
SIMULACROS Y SIMULACIONES DE SISMO 2024.docxLudy Ventocilla Napanga

describimos como son afectados las regiones naturales del peru por la ola de ...
describimos como son afectados las regiones naturales del peru por la ola de ...describimos como son afectados las regiones naturales del peru por la ola de ...
describimos como son afectados las regiones naturales del peru por la ola de ...DavidBautistaFlores1

Técnicas de grabado y estampación : procesos y materiales
Técnicas de grabado y estampación : procesos y materialesTécnicas de grabado y estampación : procesos y materiales
Técnicas de grabado y estampación : procesos y materialesRaquel Martín Contreras

GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIA
GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIAGUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIA
GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIAELIASPELAEZSARMIENTO1

SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024
SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024
SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024gharce

EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxEJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxFabianValenciaJabo

CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOCUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOEveliaHernandez8

4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docxMagalyDacostaPea

Abregú, Podestá. Directores.Líderes en Acción.
Abregú, Podestá. Directores.Líderes en Acción.Abregú, Podestá. Directores.Líderes en Acción.
Abregú, Podestá. Directores.Líderes en Acción.profandrearivero

Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdf
Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdfFichas de Matemática DE SEGUNDO DE SECUNDARIA.pdf
Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdfssuser50d1252

Presentación Bloque 3 Actividad 2 transversal.pptx
Presentación Bloque 3 Actividad 2 transversal.pptxPresentación Bloque 3 Actividad 2 transversal.pptx
Presentación Bloque 3 Actividad 2 transversal.pptxRosabel UA

libro para colorear de Peppa pig, ideal para educación inicial
libro para colorear de Peppa pig, ideal para educación iniciallibro para colorear de Peppa pig, ideal para educación inicial
libro para colorear de Peppa pig, ideal para educación inicialLorenaSanchez350426

PRIMER GRADO SOY LECTOR PART1- MD EDUCATIVO.pdf
PRIMER GRADO SOY LECTOR PART1- MD  EDUCATIVO.pdfPRIMER GRADO SOY LECTOR PART1- MD  EDUCATIVO.pdf
PRIMER GRADO SOY LECTOR PART1- MD EDUCATIVO.pdfGabrieldeJesusLopezG

Fichas de Matemática TERCERO DE SECUNDARIA.pdf
Fichas de Matemática TERCERO DE SECUNDARIA.pdfFichas de Matemática TERCERO DE SECUNDARIA.pdf
Fichas de Matemática TERCERO DE SECUNDARIA.pdfssuser50d1252


Último (20)

VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMAL
VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMALVOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMAL
VOLUMEN 1 COLECCION PRODUCCION BOVINA . SERIE SANIDAD ANIMAL

FICHA PL PACO YUNQUE.docx PRIMARIA CUARTO GRADO
FICHA  PL PACO YUNQUE.docx PRIMARIA CUARTO GRADOFICHA  PL PACO YUNQUE.docx PRIMARIA CUARTO GRADO
FICHA PL PACO YUNQUE.docx PRIMARIA CUARTO GRADO

SIMULACROS Y SIMULACIONES DE SISMO 2024.docx
SIMULACROS Y SIMULACIONES DE SISMO 2024.docxSIMULACROS Y SIMULACIONES DE SISMO 2024.docx
SIMULACROS Y SIMULACIONES DE SISMO 2024.docx

DIA INTERNACIONAL DAS FLORESTAS .
DIA INTERNACIONAL DAS FLORESTAS         .DIA INTERNACIONAL DAS FLORESTAS         .
DIA INTERNACIONAL DAS FLORESTAS .

describimos como son afectados las regiones naturales del peru por la ola de ...
describimos como son afectados las regiones naturales del peru por la ola de ...describimos como son afectados las regiones naturales del peru por la ola de ...
describimos como son afectados las regiones naturales del peru por la ola de ...

Técnicas de grabado y estampación : procesos y materiales
Técnicas de grabado y estampación : procesos y materialesTécnicas de grabado y estampación : procesos y materiales
Técnicas de grabado y estampación : procesos y materiales

GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIA
GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIAGUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIA
GUIA DE TEXTOS EDUCATIVOS SANTILLANA PARA SECUNDARIA

SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024
SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024
SISTEMA INMUNE FISIOLOGIA MEDICA UNSL 2024

EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docxEJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx
EJEMPLO MODELO DE PLAN DE REFUERZO ESCOLAR.docx

CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADOCUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO
CUADERNILLO DE EJERCICIOS PARA EL TERCER TRIMESTRE, SEXTO GRADO

4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx
4° UNIDAD 2 SALUD,ALIMENTACIÓN Y DÍA DE LA MADRE 933623393 PROF YESSENIA CN.docx

Aedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptxAedes aegypti + Intro to Coquies EE.pptx
Aedes aegypti + Intro to Coquies EE.pptx

Abregú, Podestá. Directores.Líderes en Acción.
Abregú, Podestá. Directores.Líderes en Acción.Abregú, Podestá. Directores.Líderes en Acción.
Abregú, Podestá. Directores.Líderes en Acción.

Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdf
Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdfFichas de Matemática DE SEGUNDO DE SECUNDARIA.pdf
Fichas de Matemática DE SEGUNDO DE SECUNDARIA.pdf

TL/CNL – 2.ª FASE .
TL/CNL – 2.ª FASE                       .TL/CNL – 2.ª FASE                       .
TL/CNL – 2.ª FASE .

Presentación Bloque 3 Actividad 2 transversal.pptx
Presentación Bloque 3 Actividad 2 transversal.pptxPresentación Bloque 3 Actividad 2 transversal.pptx
Presentación Bloque 3 Actividad 2 transversal.pptx

libro para colorear de Peppa pig, ideal para educación inicial
libro para colorear de Peppa pig, ideal para educación iniciallibro para colorear de Peppa pig, ideal para educación inicial
libro para colorear de Peppa pig, ideal para educación inicial

PRIMER GRADO SOY LECTOR PART1- MD EDUCATIVO.pdf
PRIMER GRADO SOY LECTOR PART1- MD  EDUCATIVO.pdfPRIMER GRADO SOY LECTOR PART1- MD  EDUCATIVO.pdf
PRIMER GRADO SOY LECTOR PART1- MD EDUCATIVO.pdf

Sesión La luz brilla en la oscuridad.pdf
Sesión  La luz brilla en la oscuridad.pdfSesión  La luz brilla en la oscuridad.pdf
Sesión La luz brilla en la oscuridad.pdf

Fichas de Matemática TERCERO DE SECUNDARIA.pdf
Fichas de Matemática TERCERO DE SECUNDARIA.pdfFichas de Matemática TERCERO DE SECUNDARIA.pdf
Fichas de Matemática TERCERO DE SECUNDARIA.pdf


Proyecto arquitectónico: definición, etapas y elementos del proceso de diseño

  • 1.
  • 2. DEFINICIÓN En el campo de la Arquitectura, un Proyecto arquitectónico es el conjunto de planos, dibujos, esquemas y textos explicativos utilizados para plasmar (en papel, digitalmente, en maqueta o por otros medios de representación) el diseño de una edificación, antes de ser construida. En un concepto más amplio, el proyecto arquitectónico completo comprende el desarrollo del diseño de una edificación, la distribución de usos y espacios, la manera de utilizar los materiales y tecnologías, y la elaboración del conjunto de planos, con detalles y perspectivas.
  • 3. ETAPAS DEL DISEÑO DEL PROYECTO 1. Definición de alcances, necesidades u objetivos: Para elaborar un proyecto arquitectónico, se lleva a cabo un proceso previo de investigación que guía al Arquitecto en su tarea a lo largo de todo el proyecto. La interpretación que hace el Arquitecto de los resultados de esta etapa es lo que define en buena medida la personalidad del proyecto. Se identifican en este arranque del proceso tres actividades básicas:
  • 4. Planteamiento del programa. Se refiere a la etapa inicial donde un Cliente busca un especialista (en este caso, Arquitecto) para que diseñe un edificio que resuelva sus necesidades específicas de espacio y usos. El cliente también le describe al diseñador los recursos de los cuales debe partir (terreno o construcción existentes, presupuesto asignado, tiempo de ejecución, etcétera).
  • 5. Interpretación del programa. El arquitecto estudia las necesidades del cliente y de acuerdo a su interpretación y su capacidad profesional, establece los objetivos a investigar antes de hacer una propuesta. Las interpretaciones que el Arquitecto hace de las necesidades del cliente le servirán de guía en la siguiente etapa, pero están siempre sujetas a modificaciones posteriores según vaya avanzando el proceso de diseño.
  • 6. Investigación. Tomando los resultados de las dos etapas anteriores, se hace el análisis y también la síntesis de la información. En primer lugar se requiere de investigación de campo y bibliográfica que permita conocer los detalles del edificio, según su tipología.
  • 7. CRITERIOS DE INVESTIGACIÓN CRITERIO CONVENCIONAL: aplicación de técnicas y soluciones predeterminadas CRITERIO ANALÓGICO: Estudia soluciones elaboradas en situaciones semejantes. CRITERIO SISTEMÁTICO: Estructura sistémica del problema apartir del análisis crítico Cada proceso en la investigación permite aplicar criterios diferentes.
  • 8. PROCESO DE DISEÑO ARQUITECTÓNICO
  • 9. ELEMENTOS CONSTITUTIVOS DEL PROCESO DE DISEÑO
  • 10. SISTEMA SUBSISTEMA ESTRUCTURA VARIABLES DESCRIPCION VARIABLES DEL CONTEXTO Código Sintáctico Medio Ambiente ESTRUCTURA Tipo de Clima Aspecto Sustancial Natural CLIMÁTICA Aspectos Climáticos CUALITATIVO CONTEXTO FÍSICO ESTRUCTURA Localización GEOGRÁFICA Aspectos Topográficos Relación de Espacios Condicionantes ESTRUCTURA Fauna, Flora ECOLÓGICA Ciclos Ecológicos -------------------------------------------------------------------------------------------------------------------------------------- Medio Ambiente INFRAESTRUCTURA Servicios: Municipales Artificial Generales y de Apoyo CONTEXTO CONTEXTO URBANO EQUIPAMIENTO Sistema Urbano Relación de Espacios MORFOLOGÍA Tipología del Espacio Funcionales URBANA Valores y Uso del Suelo ------------------------------------------------------------------------------------------------------------------------------------------------- - Medio Ambiente ESTRUCTURA Recursos, Fuerzas y Humano inicial SOCIOECONÓMICA Relaciones de Prod SIGNIFICADO CONTEXTO SOCIAL ESTRUCTURA Demografía, Densidad, Medio Ambiente SOCIOLÓGICA Estructura y Relación. Inicial Relación de Formas ESTRUCTURA Ideología, Costumbres y con Formas de Vida SOCIOCULTURAL Cultura
  • 11. SISTEMA SUBSISTEMA ESTRUCTURA VARIABLES Relación Funcional ASPECTOS Destino, Función y FUNCIONALES Significación Código Pragmático Relación Dimensional ANTROPOMETRÍA Dimensionamiento del Ser Humano. Aspecto Material SUJETO ERGONOMETRÍA Relación Dimensional DESCRIPCION VARIABLES DEL SUJETO FÍSICO Sujeto Objeto de uso Aspectos cuantitativos ACTIVIDADES Relación de Tipo, Calidad y Frecuencia de Uso. ------------------------------------------------------------------------------------------------------------------------------------- Proporcionamiento NECESIDADES Descanso, Comunicación, BÁSICAS Abastecimiento y desalojo SUJETO SUJETO NECESIDADES Tipo, Intensidad y FISIOLÓGICO FÍSICAS Frecuencia Aspectos Cualitativos NECESIDADES Dependencia Social, CREADAS Individuales y de Relación -------------------------------------------------------------------------------------------------------------------------------------- Ambientación ASPECTOS Factores Dimensionales Relación Significante PSICOMÉTRICOS y Ergonométricos SUJETO NECESIDADES Calidades y Características PSICOLÓGICO PERCEPTUALES Plástico formales Aspectos Cualitativos NECESIDADES Tipo, Distribución y Relación AMBIENTALES Cualitativa de Espacios
  • 12. SISTEMA SUBSISTEMA ESTRUCTURA VARIABLES Código Semántico Relación Ontológica CAUSALIDAD Causa Eficiente, Causa Aspectos objetivos origen de la demanda Final y Causa Formal DESCRIPCIÓN VARIABLES DEL OBJETO CUANTITATIVO VARIABLES FÍN MATERIAL Condicionantes, Determinantes EXÓGENAS y Demandas FÍN PROCEDIMENTAL Tradicional, Mixto o Causa Inovatorio -------------------------------------------------------------------------------------------------------------------------------------- ASPECTOS Destino, Función espacial-ambiental, FUNCIONALES Significación y características OBJETO VARIABLES ASPECTOS Repertorio, Realización, Signo ENDÓGENAS FORMALES Codificación y Ponderación Forma Final ASPECTOS Relación Demanda y Satisfactor DE USO (frecuencia, intensidad y uso) -------------------------------------------------------------------------------------------------------------------------------------- Relación Dimensional ASPECTOS PSICO Relaciones Dimensionales SOMATOMÉTRICOS Psico-Físicas y de relación VARIABLES ASPECTOS ERGONO Relaciones, Definiciones, Producto Satisfactor ERÓGENAS MÉTRICOS y Características Espaciales Dimensión humana ASPECTOSAMBIENTAL Significación,Relaciones PERCEPTUALES Ambientales, Perceptuales
  • 13. 2. Programa de Diseño: De los resultados de la síntesis de la investigación, el diseñador hace una lista identificando los componentes del sistema y sus requerimientos particulares. A esta lista se le denomina Programa Arquitectónico. Por ejemplo, en el proyecto de una casa, o habitación unifamiliar (apartamento), el programa incluiría varios de los siguientes elementos: Acceso Cochera o garaje Vestíbulo o recibidor Sala o cuarto de estar Comedor Cocina Cuarto de servicio Baño para visitas Dormitorios Baños Terraza Jardín Patio
  • 14.
  • 15. PROCESO DE DISEÑO Antes incluso de comenzar con el diseño arquitectónico de un edificio, deben ser consideradas muchas cuestiones previas. En primer lugar, la situación del predio, o terreno, sus dimensiones y características topográficas, junto con la orientación con respecto a elementos que afectan el lugar como la luz, soleamiento, las vistas que se pueden admirar, así como las condiciones para el suministro eléctrico y de agua y drenaje, durante y después de la construcción. Una vez solucionado lo anterior, debe valorarse las necesidades de espacio del edificio tales como superficie construida, altura de entrepisos o plantas, las relaciones entre espacios, usos, etc. Al conjunto de necesidades arquitectónicas también se le conoce como Programa Arquitectónico. Tan importante como el punto anterior es considerar el presupuesto disponible para la construcción, pues antes de elaborar los planos debe quedar claro cuanto dinero se puede invertir, para evitar diseñar un proyecto tan costoso que no pueda ser pagado por el propietario o promotor.
  • 16. DIAGRAMAS Y MATRICES DE INTERRELACIÓN A CONJUNTO A B C D E A K B 1 X X X X B C J 2 X X X X C D 3 X X X X D I 4 X X X X E H E 5 X X X X F G F MATRIZ DE INTERRELACIONES DIAGRAMA DE GRAPHOS
  • 17. 3. : A partir del Programa Arquitectónico, el diseñador hace un esquema gráfico, similar a un organigrama, en el cual representa todos y cada uno de los elementos del programa y los relaciona mediante líneas o flechas de acuerdo a las relaciones entre los espacios. Por ejemplo, la cocina debería estar relacionada con el comedor, pero no con los dormitorios. Mediante la presencia (o ausencia) de flechas se señala este tipo de relación. A este gráfico de las relaciones entre los espacios se le llama diagrama arquitectónico.
  • 18. ARBOL JERÁRQUICO DEL SISTEMA EDIFICIO SISTEMA SS.1 SS.2 SS.3 SS.4 SS.5 CARACTERÍSTICO APOYO CONTROL SERVICIOS ACCESORIOS COMPONENTES SUBCOMPONENTES LOCALES
  • 19. SUBSISTEMA 1: Considera todos las áreas Características referentes a la tipología del objeto arquitectónico, aquellas que lo significan y le dan carácter al edifico, sin las cuales no puede funcionar como edificio tipo, v.gr. las áreas de educación en una Escuela, las áreas de descanso en un Hotel, las áreas de oficinas en un edifi-cio administrativo, las áreas de trabajo en un edificio industrial, etc. SUBSISTEMA 2: Considera aquellas áreas generales que apoyan el funcionamiento de las áreas caracterís-ticas del objeto arquitectónico, aquellas que lo refieren en paralelo, y gracias a las cuales las actividades bási-cas pueden desarrollarse. SUBSISTEMA 3: Considera las áreas generales de administración y control del edificio, aquellas donde se lleva a cabo no la función primordial, sino la organización y el gobierno de las actividades principales que se desarrollan en el edificio. SUBSISTEMA 4: Considera todas aquellas áreas donde se desarrollan actividades de servicio, que sin ser fundamentales, permiten un funcionamiento adecuado del edificio, la infraestructura, el almacenamiento, etc. SUBSISTEMA 5: Por último, las áreas complementarias o sea todos aquellos locales opcionales que permi-ten optimizar las actividades generales del edificio, aquellas áreas que aunque no son necesarias enriquecen la propuesta funcional del objeto arquitectónico.
  • 20. 4. Diseño del esquema básico: Estudiado como etapa de la realización de un proyecto arquitectónico, el diseño es el proceso de traducir en formas útiles los resultados de todas las etapas anteriores, que serán representadas gráficamente en las etapas posteriores. Es considerado un proceso creativo, en el que intervienen elementos como: Hipótesis de Diseño: Es un acercamiento conceptual del objeto a diseñar, que posteriormente será sujeto a modificaciones. Se consideran al mismo tiempo, con importancia igual o variable (de acuerdo a la filosofía de diseño de cada Arquitecto) los aspectos de contexto arquitectónico, criterios estructurales, forma, función, presupuesto e incluso moda. Zonificación: Es el ordenamiento de los componentes del diseño establecidos en el programa arquitectónico con base en relaciones lógicas y funcionales entre ellos. Esquema: Es la estructuración tridimensional del Diagrama Arquitectónico, aplicada en un espacio específico con énfasis en las cualidades del sistema, subsistema, componentes y subcomponentes. Partido: Es la materialización de la solución al problema arquitectónico, dando forma a los espacios diseñados para que cumplan con su función. En ocasiones, el diseñador elabora dos o tres partidos (opciones preliminares de diseño) antes de decidirse por uno que convertirá en un Anteproyecto.
  • 21.
  • 22.
  • 23. 5. Anteproyecto: Consta de un juego de planos, maqueta u otros medios de representación que explican por vez primera, de manera gráfica pero con carácter preliminar, cómo está diseñado el edificio. Se representa el edificio en planta (sección horizontal, vista desde arriba), elevaciones o alzados (vista frontal de las fachadas), cortes o secciones y perspectivas. Generalmente, aunque el dibujo está a escala sólo se incluyen las cotas generales. Su propósito es puramente preliminar, para que el cliente decida si el diseño es de su agrado y cumple con sus requerimientos. En caso de que el Anteproyecto sea aprobado, entonces se realiza el proyecto definitivo.
  • 24.
  • 25. 6. Proyecto Básico o Proyecto Arquitectónico: Sirve para describir la concepción general del edificio: forma, funciones, distribución, sistema constructivo, representados en planos, modelos informáticos o maquetas, con una Memoria descriptiva y un Presupuesto general. Incluye las características urbanísticas de la edificación y suele utilizarse para consultar su viabilidad en organismos oficiales y, en ocasiones, solicitar la tramitación de la «licencia de obras», condicionada a la presentación del correspondiente Proyecto de Ejecución (en España).
  • 26.

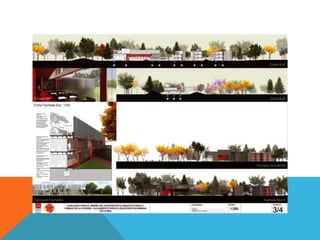

  • 27. 7. Proyecto de Ejecución: El fin de todo el proceso de diseño, es el Proyecto Ejecutivo que se define como el conjunto de planos, dibujos, esquemas y textos explicativos (Memoria y Presupuesto general) utilizados para definir adecuadamente el edificio. Se representa el edificio en plantas, elevaciones o alzados, cortes o secciones, perspectivas, maqueta, modelo tridimensional (mediante técnicas por computadora o CAD) u otros, a consideración del cliente y del diseñador. Todos los planos deben estar a escala y debidamente acotados según los lineamientos del dibujo técnico, marcando las dimensiones del edificio y su ubicación en el terreno, su orientación con respecto al norte magnético, la configuración de todos los espacios, su calidad y materiales, y los detalles de diseño que merezcan mención especial.
  • 28. COMPONENTES DEL PROYECTO BÁSICO Los elementos que integran el Proyecto Arquitectónico o Proyecto Básico son los siguientes: Plano del terreno. Planos de ubicación y localización. Planta de conjunto. Planos de plantas arquitectónicas. Planos de elevaciones arquitectónicas o alzados. Plano de cortes arquitectónicos o secciones. Planos de detalles arquitectónicos. Presupuesto De manera complementaria, se suelen incluir todos o alguno de los siguientes medios de representación: Perspectivas. Maqueta. Visita o animación virtual tridimensional, mediante software de CAD.
  • 29. PROYECTO EJECUTIVO Se trata de un paso posterior al Proyecto Arquitectónico propiamente dicho, y se elabora cuando el diseño ha sido aprobado por el cliente y su construcción es inminente. Su principal diferencia con el Proyecto Arquitectónico o Proyecto Básico estriba en que el anterior describe gráficamente "qué se va a hacer" en tanto que el Proyecto Ejecutivo especifica "cómo se va a hacer". Trabajando sobre la base de los planos que integran el Proyecto Arquitectónico, el mismo Arquitecto o bien un Ingeniero Civil formando un equipo de trabajo, le agrega información y especificaciones técnicas destinadas al constructor y los diversos contratistas que explican con detalle, qué materiales y qué técnicas se deben utilizar. Además de los planos que integran el paquete de Planos Arquitectónicos, se deben incluir por lo menos los siguientes planos y documentos:
  • 30. Planos arquitectónicos (plantas, cortes, fachadas) Topografía Plano de terracerías, o topográfico. Estructura Planos de cimentación. Planos de desplante de muros, o replanteo de muros. Planos de pórticos, con vigas y pilares. Planos de losas de entrepiso y azoteas, o de forjados. Instalaciones Planos de instalaciones: eléctricas, hidráulicas, sanitarias, contra incendios, mecánicas, especiales, voz y datos, etcétera. Acabados Planos de acabados: pavimentos, pinturas, escayolas, aislamientos acústicos y térmicos, impermeabilizaciones, etcétera. Urbanización Planos de los elementos que conforman las zonas exteriores: aceras, ajardinamiento, vallado, instalaciones, etcétera. Detalles constructivos Planos de detalles constructivos (por oficios). Memoria descriptiva y constructiva con Normativa de aplicación. Programación de la obra. Memoria de cálculo estructural. Catálogo de conceptos o Pliegos de condiciones. Presupuesto Cuantificación de obra o Presupuesto (con mediciones detalladas y precios unitarios).
  • 31. RECOMENDACIONES El hecho de hacer bien algo, es consecuencia de la aptitud natural, la capacidad para aprender a hacer y la práctica de hacerlo; al ser humano le gusta hacer bien lo que hace, por lo tanto estimular en el Arquitecto el uso de los factores cualitativos de la metodología de investigación, le permitirá procesar sus vivencias contextuales, evaluándolas mediante secuencias lógicas, procesos de análisis y toma de decisiones, que le permitan racio- nalizar las técnicas de solución e investigación y de esta forma, desplazar la mera acumulación de conocimientos hacia su comprensión básica, insertándolos dentro de marcos teóricos definidos que le permitan fundamentar la creación y diseño de los objetos deseados.
