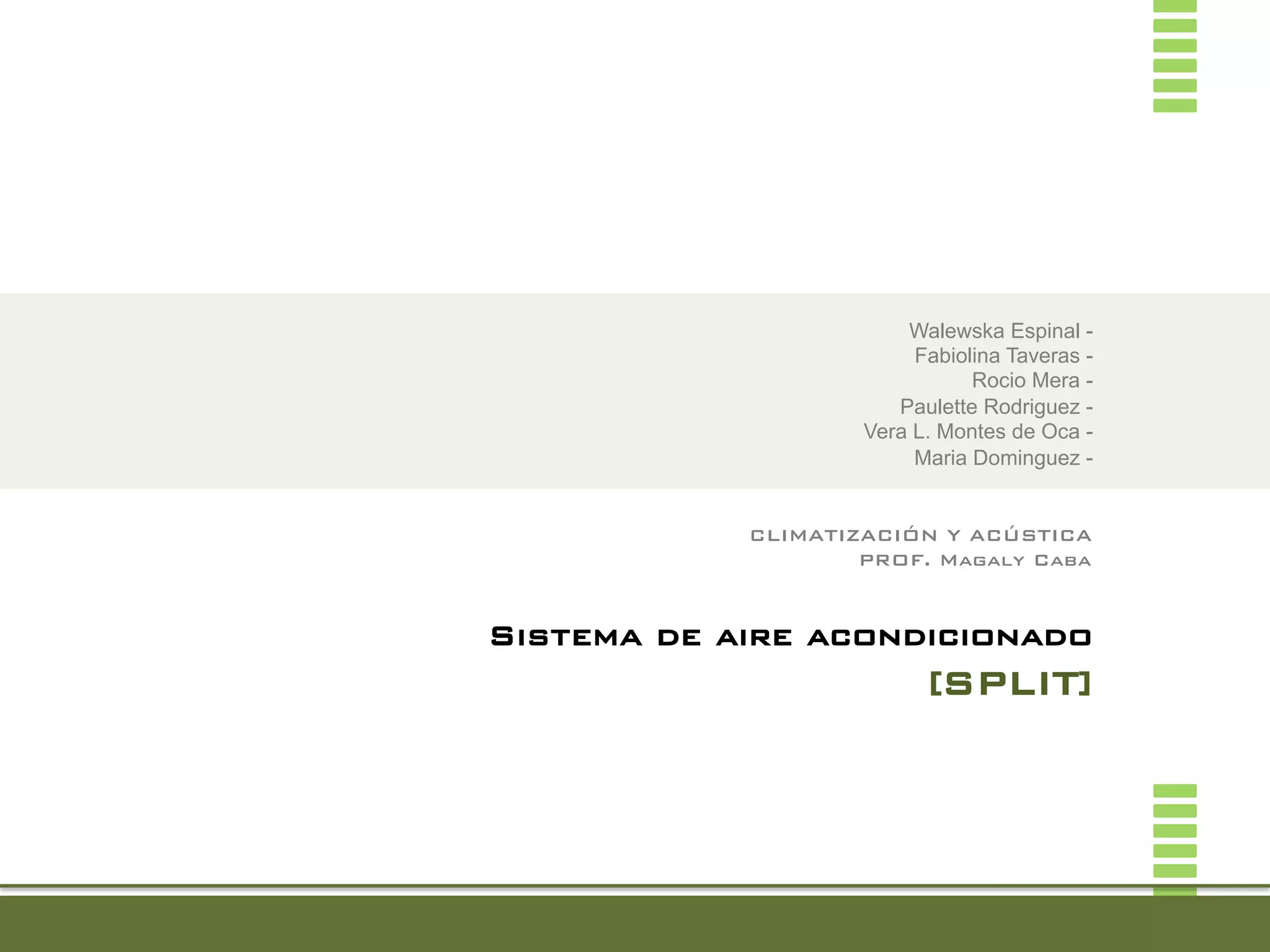

1. Walewska Espinal -
Fabiolina Taveras -
Rocio Mera -
Paulette Rodriguez -
Vera L. Montes de Oca -
Maria Dominguez -
CLIMATIZACIÓN Y ACÚSTICA !
PROF. Magaly Caba!
Sistema de aire acondicionado
[SPLIT]!

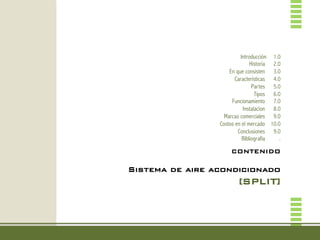

2. Introducción 1.0
Historia 2.0
En que consisten 3.0
Caracteristicas 4.0

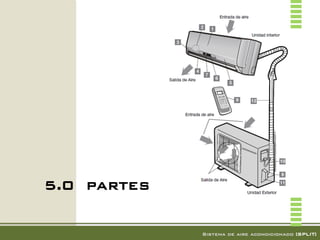

Partes 5.0

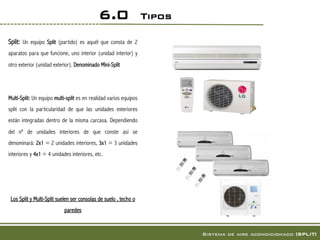

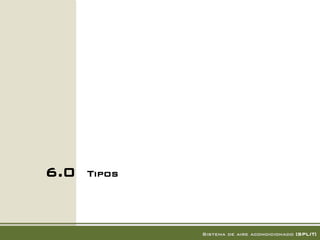

Tipos 6.0

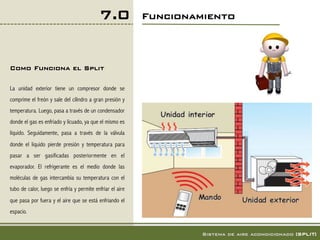

Funcionamiento 7.0

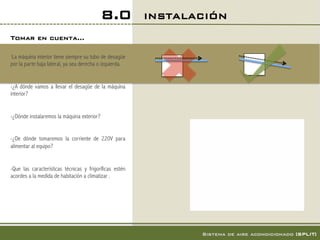

Instalacion 8.0

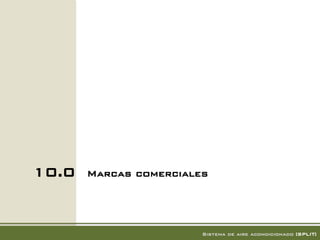

Marcas comerciales 9.0
Costos en el mercado 10.0
Conclusiones 9.0
Bibliografía .
CONTENIDO!
Sistema de aire acondicionado
[SPLIT]!

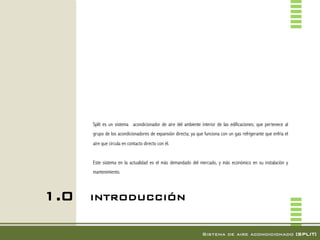

3. Split es un sistema acondicionador de aire del ambiente interior de las edificaciones; que pertenece al
grupo de los acondicionadores de expansión directa; ya que funciona con un gas refrigerante que enfría el
aire que circula en contacto directo con él.
Este sistema en la actualidad es el más demandado del mercado, y más económico en su instalación y
mantenimiento.
1.0 INTRODUCCIÓN!
Sistema de aire acondicionado [SPLIT]!
4. 2.0 Historia!
Sistema de aire acondicionado [SPLIT]!

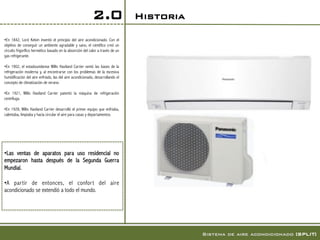

5. 2.0 Historia!
• En 1842, Lord Kelvin inventó el principio del aire acondicionado. Con el
objetivo de conseguir un ambiente agradable y sano, el científico creó un
circuito frigorífico hermético basado en la absorción del calor a través de un
gas refrigerante.
• En 1902, el estadounidense Willis Haviland Carrier sentó las bases de la
refrigeración moderna y, al encontrarse con los problemas de la excesiva
humidificación del aire enfriado, las del aire acondicionado, desarrollando el
concepto de climatización de verano.
• En 1921, Willis Haviland Carrier patentó la máquina de refrigeración
centrífuga.
• En 1928, Willis Haviland Carrier desarrolló el primer equipo que enfriaba,
calentaba, limpiaba y hacía circular el aire para casas y departamentos.
• Las ventas de aparatos para uso residencial no
empezaron hasta después de la Segunda Guerra
Mundial.
• A par tir de entonces, el confor t del aire
acondicionado se extendió a todo el mundo.
Sistema de aire acondicionado [SPLIT]!
6. 3.0 En que consiste!
Sistema de aire acondicionado [SPLIT]!
7. 3.0 En que consiste!
Función principal!
Consiste en regular la temperatura, ya sea calefacción
o refrigeración, el grado de humedad, la renovación o
circulación del aire y su limpieza, es decir, su filtrado o
purificación.
• Están equipados con filtros purificadores de aire,
deodorizantes, de prevención de humedad y demás
sistemas de mejora de la calidad del aire.
Son los equipos más populares en la actualidad, al no
representar grandes gastos en el consumo de energía.
• Pueden trabajar en modo de humidificación cuando
la diferencia entre la temperatura del ambiente y la Están compuesto por dos aparatos: el condensador y el
programada es reducida, más económico, o en modo
refrigeración. evaporador.
Sistema de aire acondicionado [SPLIT]!
8. 3.0 En que consiste!
Ventajas:
• Los niveles de ruido son muy bajos y son muy
estéticos, sobre todo los de última generación.
SPLIT
CONSOLAS
TIPO
PISO
TECHO
• El mantenimiento es sencillo.
Desventajas:
• Las instalación es más complicada que en los
modelos de ventana por lo que su coste es mayor.
• Es difícil de colocar en determinados sitios, como
parades pre-fabricadas.
EQUIPOS
SPLIT
O
MULTI-‐SPLIT
CONSOLA
DE
PARED
Sistema de aire acondicionado [SPLIT]!
9. 4.0 CARACTERÍSTICAS!
Sistema de aire acondicionado [SPLIT]!

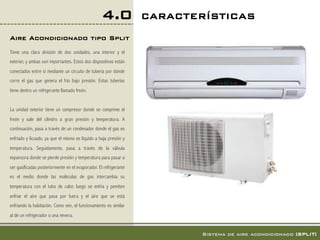

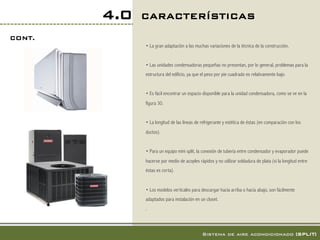

10. 4.0 CARACTERÍSTICAS!
Aire Acondicionado tipo Split!
Tiene una clara división de dos unidades, una interior y el
exterior, y ambas son importantes. Estos dos dispositivos están
conectados entre sí mediante un circuito de tubería por donde
corre el gas que genera el frío bajo presión. Estas tuberías
tiene dentro un refrigerante llamado freón.
La unidad exterior tiene un compresor donde se comprime el
freón y sale del cilindro a gran presión y temperatura. A
continuación, pasa a través de un condesador donde el gas es
enfriado y licuado, ya que el mismo es líquido a baja presión y
temperatura. Seguidamente, pasa a través de la válvula
expansora donde se pierde presión y temperatura para pasar a
ser gasificadas posteriormente en el evaporador. El refrigerante
es el medio donde las moléculas de gas intercambia su
temperatura con el tubo de calor, luego se enfría y pemiten
enfriar el aire que pasa por fuera y el aire que se está
enfriando la habitación. Como ven, el funcionamiento es similar
al de un refrigerador o una nevera.
Sistema de aire acondicionado [SPLIT]!
11. 4.0 CARACTERÍSTICAS!
CONT.!
• La gran adaptación a las muchas variaciones de la técnica de la construcción.
• Las unidades condensadoras pequeñas no presentan, por lo general, problemas para la
estructura del edificio, ya que el peso por pie cuadrado es relativamente bajo.
• Es fácil encontrar un espacio disponible para la unidad condensadora, como se ve en la
figura 30.
• La longitud de las líneas de refrigerante y estética de éstas (en comparación con los
ductos).
• Para un equipo mini split, la conexión de tubería entre condensador y evaporador puede
hacerse por medio de acoples rápidos y no utilizar soldadura de plata (si la longitud entre
éstas es corta).
• Los modelos verticales para descargar hacia arriba o hacia abajo, son fácilmente
adaptados para instalación en un closet.
.
Sistema de aire acondicionado [SPLIT]!
12. 4.0 CARACTERÍSTICAS!
CONT.! • Pueden, o no, ser instalados con ductos (en el caso de los mini split)
• Es posible elegir entre varios tipos de serpentines evaporadores. Estos pueden ser de
un solo circuito, de doble circuito, de cara dividida, de filas divididas o de cualquier
combinación de estas alternativas
• Puede controlarse la cantidad de aire acondicionado en determinado recinto, por un
control termostático
• Se usan en muchas aplicaciones especiales en que es necesario un control ajustado de
temperatura y humedad.
• Espacio de montaje.
• Facilidad de transporte en cuanto a trasladar las unidades dentro del edificio. Es más
fácil movilizar la unidad evaporadora y condensadora separadamente, que en un solo
conjunto.
• Distancia entre el condensador y el área que se hace necesario acondicionar.
• Comodidad del usuario en cuanto a controlar la unidad (control remoto en el caso del
equipo mini split) .
Sistema de aire acondicionado [SPLIT]!
13. 5.0 PARTES!
Sistema de aire acondicionado [SPLIT]!
14. 5.0 PARTES!
1. Panel frontal
2. Filtro de Aire (debajo del panel frontal )
3. Parrilla de flujo de aire horizontal
4. Parrilla de flujo de aire vertical
5. Sensor de temperatura (dentro de la unidad interior)
6. Panel
7. Receptor de señal infrarroja
8. Conector del gas refrigerante
9. Control remoto
10. Cable de conexión
11. Válvula de detección
12. Manguera de drenaje y tubo de conexión del refrigerante
Sistema de aire acondicionado [SPLIT]!
15. 5.0 PARTES!
Unidad interior!
La sección de tratamiento de aire, unidad
climatizadora que se instala cerca del local a
acondicionar o refrigerar y que incluye el evaporador
con su ventilador.
Unidad exterior!
La unidad condensadora, que debe ser instalada en la
parte externa del local y porta o contiene el
compresor y el condensador. Todo ello, unido por las
correspondientes conexiones frigoríficas.
Sistema de aire acondicionado [SPLIT]!
16. 5.0 PARTES!
Unidad Interior!
1. La unidad debe estar instalada en un lugar que no obstruya el
flujo de aire.
2. El lugar debe soportar el peso de la unidad interior.
3. El lugar debe ser de fácil acceso para mantenimiento y
reemplazo del filtro de aire.
4. El lugar debe permitir el espacio necesario alrededor
de la unidad interior, como se muestra en la figura de al
lado.
5. Debe haber al menos 1 metro (3 pies) entre la unidad
y dispositivos de radio o televisión. Lo ideal es que la
unidad esté instalada en el centro.
6. Debe estar lejos del fuego humo o gases inflamables.
7. La unidad interior debe estar al menos a 2,3 metros (7,5
pies) del piso.
8. El lugar debe permitir que se puedan quitar el caño conector
y la manguera de drenaje fácilmente.
9. La unidad debe estar instalada en un lugar protegido de la luz
solar directa.
Sistema de aire acondicionado [SPLIT]!
17. 5.0 PARTES!
Unidad Exterior!
1. La unidad exterior debe instalarse en un lugar conveniente
que no esté expuesto a vientos fuertes. El lugar debe estar seco
y bien ventilado.
2. El lugar debe soportar el peso de la unidad exterior y
permitir la instalación vertical.
3. No debe haber posibilidad de aumento de ruido y
vibración en el lugar.
4. La unidad debe estar instalada en un lugar donde
el ruido producido por su funcionamiento y descarga de aire no
moleste a los vecinos o animales.
5. El lugar no debe tener fugas de gases inflamables.
6. El lugar debe permitir el espacio necesario alrededor de la
unidad, como se muestra en la figura.
7. Los niños no deben poder acceder al lugar de instalación.
Sistema de aire acondicionado [SPLIT]!
18. 6.0 Tipos!
Sistema de aire acondicionado [SPLIT]!
19. 6.0 Tipos!
Split: Un equipo Split (partido) es aquél que consta de 2
aparatos para que funcione, uno interior (unidad interior) y
otro exterior (unidad exterior). Denominado Mini-Split
Multi-Split: Un equipo multi-split es en realidad varios equipos
split con la particularidad de que las unidades exteriores
están integradas dentro de la misma carcasa. Dependiendo
del nº de unidades interiores de que conste así se
denominará: 2x1 = 2 unidades interiores, 3x1 = 3 unidades
interiores y 4x1 = 4 unidades interiores, etc.
Los Split y Multi-Split suelen ser consolas de suelo , techo o
paredes
Sistema de aire acondicionado [SPLIT]!
20. 7.0 Funcionamiento!
Sistema de aire acondicionado [SPLIT]!
21. 7.0 Funcionamiento!
Como Funciona el Split!
La unidad exterior tiene un compresor donde se
comprime el freón y sale del cilindro a gran presión y
temperatura. Luego, pasa a través de un condensador
donde el gas es enfriado y licuado, ya que el mismo es
líquido. Seguidamente, pasa a través de la válvula
donde el líquido pierde presión y temperatura para
pasar a ser gasificadas posteriormente en el
evaporador. El refrigerante es el medio donde las
moléculas de gas intercambia su temperatura con el
tubo de calor, luego se enfría y permite enfriar el aire
que pasa por fuera y el aire que se está enfriando el
espacio.
Sistema de aire acondicionado [SPLIT]!
22. . Consumo!
Sistema de aire acondicionado [SPLIT]!
24. 8.0 INSTALACIÓN!
Tomar en cuenta…!
-Lamáquina interior tiene siempre su tubo de desagüe
por la parte baja lateral, ya sea derecha o izquierda.
-¿A dónde vamos a llevar el desagüe de la máquina
interior?
-¿Dónde instalaremos la máquina exterior?
-¿De dónde tomaremos la corriente de 220V para
alimentar al equipo?
-Que las características técnicas y frigoríficas estén
acordes a la medida de habitación a climatizar .
Sistema de aire acondicionado [SPLIT]!
25. 8.0 INSTALACIÓN!
MONTAJE DE CONSOLA INTERIOR!
Y UNIDAD EXTERIOR!
TUBERÍAS Y ABOCARDADO DE AIRE
ACONDICIONADO!
VACIADO DE CIRCUITO DE AIRE
ACONDICIONADO!
PUESTA EN MARCHA DEL AIRE
ACONDICIONADO!
Sistema de aire acondicionado [SPLIT]!
26. 9.0 Mantenimiento del aire
SPLIT!
Sistema de aire acondicionado [SPLIT]!

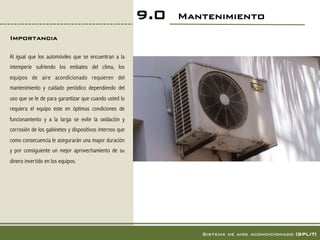

27. 9.0 Mantenimiento!
Importancia!
Al igual que los automóviles que se encuentran a la
intemperie sufriendo los embates del clima, los
equipos de aire acondicionado requieren del
mantenimiento y cuidado periódico dependiendo del
uso que se le de para garantizar que cuando usted lo
requiera el equipo este en óptimas condiciones de
funcionamiento y a la larga se evite la oxidación y
corrosión de los gabinetes y dispositivos internos que
como consecuencia le asegurarán una mayor duración
y por consiguiente un mejor aprovechamiento de su
dinero invertido en los equipos.
Sistema de aire acondicionado [SPLIT]!

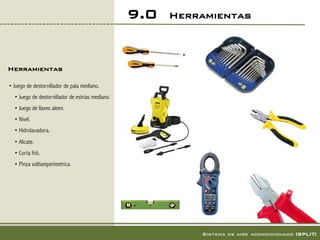

28. 9.0 Herramientas!
Herramientas!
• Juego de destornillador de pala mediano.
• Juego de destornillador de estrías mediano.
• Juego de llaves aleen.
• Nivel.
• Hidrolavadora.
• Alicate.
• Corta frió.
• Pinza voltiamperimetrica.
Sistema de aire acondicionado [SPLIT]!

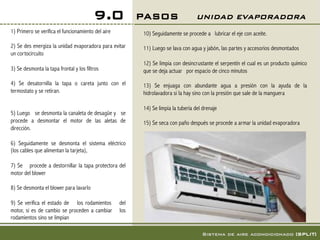

29. 9.0 PASOS! UNIDAD EVAPORADORA!
1) Primero se verifica el funcionamiento del aire 10) Seguidamente se procede a lubricar el eje con aceite.
2) Se des energiza la unidad evaporadora para evitar 11) Luego se lava con agua y jabón, las partes y accesorios desmontados
un cortocircuito
12) Se limpia con desincrustante el serpentín el cual es un producto químico
3) Se desmonta la tapa frontal y los filtros que se deja actuar por espacio de cinco minutos
4) Se desatornilla la tapa o careta junto con el 13) Se enjuaga con abundante agua a presión con la ayuda de la
termostato y se retiran. hidrolavadora si la hay sino con la presión que sale de la manguera
14) Se limpia la tubería del drenaje
5) Luego se desmonta la canaleta de desagüe y se
procede a desmontar el motor de las aletas de 15) Se seca con paño después se procede a armar la unidad evaporadora
dirección.
6) Seguidamente se desmonta el sistema eléctrico
(los cables que alimentan la tarjeta),
7) Se procede a destornillar la tapa protectora del
motor del blower
8) Se desmonta el blower para lavarlo
9) Se verifica el estado de los rodamientos del
motor, si es de cambio se proceden a cambiar los
rodamientos sino se limpian
Sistema de aire acondicionado [SPLIT]!
30. 9.0 PASOS! UNIDAD CONDENSADORA!
1) Se retiran los tornillos de la carcasa
2) Se desatornilla la hélice del eje del motor
3) Se desmonta el sistema eléctrico
4) Se desmonta el motor-ventilador desatornillando los
tornillos que la fijan a la carcasa
5) Se verifica el esta de los rodamientos del motor-
ventilador, si es de cambio se proceden a cambiar los
rodamientos sino se limpian
6) Seguidamente se procede a lubricar el eje con aceite
7) Se lava el serpentín con agua y desincrustante, se
deja actuar por espacio de cinco minutos
8) Se enjuaga con abundante agua a presión con la
ayuda de la hidrolavadora y espera que drene el agua
9) y se empieza armar la unidad evaporadora
Sistema de aire acondicionado [SPLIT]!
31. 10.0 Marcas comerciales!
Sistema de aire acondicionado [SPLIT]!
32. 10.0 Marcas Comerciales!
Los equipos de aire acondicionado Split son productos
sobre los cuales muchas marcas se han expandido. La
opinión sobre las diferentes marcas de aire
acondicionado Split se va construyendo de acuerdo a
la experiencia que cada usuario tiene con el equipo.
Sistema de aire acondicionado [SPLIT]!
33. 11. Costo en el Mercado!
Sistema de aire acondicionado [SPLIT]!
34. 11. Costo en el Mercado!
LENNOX
12,000 BTU RD$17,500.00
18,000 BTU RD$24,500.00
24,000 BTU RD$32,000.00
WESTINGHOUSE
12,000 BTU RD$18,500.00
18,000 BTU RD$25,500.00
INNOVAIR (techo-piso)
36,000 BTU RD$32,000.00
INSTALACIÓN RD$1,000.00 - RD$2,500.00
Sistema de aire acondicionado [SPLIT]!
35. Los
Split
son
los
equipos
de
acondicionamiento
del
aire
más
populares
en
la
actualidad,
ya
que
presentan
mayor
versa7lidad,
son
prác7cos
para
la
instalación
y
mantenimiento.
Todo
el
equipo
se
reduce
a
dos
partes
o
aparatos:
condensador
y
evaporador;
una
unidad
interior
y
otra
exterior
conectadas
entre
si.
A
la
hora
de
la
instalación
existe
cierta
libertad
ya
que
la
unidad
interna
se
puede
colgar
del
techo
o
de
la
pared
según
el
modelo.
La
unidad
externa
se
puede
instalar
indis7ntamente
en
el
techo
o
en
la
pared
dependiendo
de
el
espacio
que
se
disponga
o
se
diseñe
para
este.
Muchos
no
representar
grandes
gastos
en
el
consumo
de
energía.
Están
equipados
con
filtros
purificadores
de
aire,
desodorizantes,
de
prevención
de
humedad
y
demás
sistemas
de
mejora
de
la
calidad
del
aire.
Pueden
trabajar
en
modo
de
humidificación
cuando
la
diferencia
entre
la
temperatura
del
ambiente
y
la
programada
es
reducida,
en
este
caso
consume
menos;
o
en
modo
refrigeración.
El
sistema
Split
presenta
grandes
ventajas.
9.0 Conclusión!
Sistema de aire acondicionado [SPLIT]!
