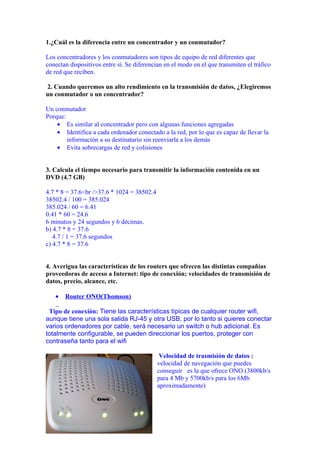

1. 1.¿Cuál es la diferencia entre un concentrador y un conmutador?
Los concentradores y los conmutadores son tipos de equipo de red diferentes que
conectan dispositivos entre sí. Se diferencian en el modo en el que transmiten el tráfico
de red que reciben.
2. Cuando queremos un alto rendimiento en la transmisión de datos, ¿Elegiremos
un conmutador o un concentrador?
Un conmutador
Porque:
• Es similar al concentrador pero con algunas funciones agregadas
• Identifica a cada ordenador conectado a la red, por lo que es capaz de llevar la
información a su destinatario sin reenviarla a los demás
• Evita sobrecargas de red y colisiones
3. Calcula el tiempo necesario para transmitir la información contenida en un
DVD (4.7 GB)
4.7 * 8 = 37.6<br />37.6 * 1024 = 38502.4
38502.4 / 100 = 385.024
385.024 / 60 = 6.41
0.41 * 60 = 24.6
6 minutos y 24 segundos y 6 décimas.
b) 4.7 * 8 = 37.6
4.7 / 1 = 37.6 segundos
c) 4.7 * 8 = 37.6
4. Averigua las características de los routers que ofrecen las distintas compañías
proveedoras de acceso a Internet: tipo de conexión; velocidades de transmisión de
datos, precio, alcance, etc.
• Router ONO(Thomson)
Tipo de conexión: Tiene las características típicas de cualquier router wifi,
aunque tiene una sola salida RJ-45 y otra USB, por lo tanto si quieres conectar
varios ordenadores por cable, será necesario un switch o hub adicional. Es
totalmente configurable, se pueden direccionar los puertos, proteger con
contraseña tanto para el wifi
Velocidad de trasmisión de datos :
velocidad de navegación que puedes
conseguir es la que ofrece ONO (3800kb/s
para 4 Mb y 5700kb/s para los 6Mb
aproximadamente)

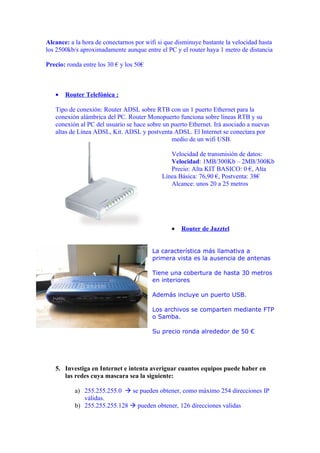

2. Alcance: a la hora de conectarnos por wifi si que disminuye bastante la velocidad hasta
los 2500kb/s aproximadamente aunque entre el PC y el router haya 1 metro de distancia
Precio: ronda entre los 30 € y los 50€
• Router Telefónica :
Tipo de conexión: Router ADSL sobre RTB con un 1 puerto Ethernet para la
conexión alámbrica del PC. Router Monopuerto funciona sobre líneas RTB y su
conexión al PC del usuario se hace sobre un puerto Ethernet. Irá asociado a nuevas
altas de Línea ADSL, Kit. ADSL y postventa ADSL. El Internet se conectara por
medio de un wifi USB.
Velocidad de transmisión de datos:
Velocidad: 1MB/300Kb – 2MB/300Kb
Precio: Alta KIT BASICO: 0 €, Alta
Línea Básica: 76,90 €, Postventa: 38€
Alcance: unos 20 a 25 metros
• Router de Jazztel
La característica más llamativa a
primera vista es la ausencia de antenas
Tiene una cobertura de hasta 30 metros
en interiores
Además incluye un puerto USB.
Los archivos se comparten mediante FTP
o Samba.
Su precio ronda alrededor de 50 €
5. Investiga en Internet e intenta averiguar cuantos equipos puede haber en
las redes cuya mascara sea la siguiente:
a) 255.255.255.0  se pueden obtener, como máximo 254 direcciones IP
válidas.
b) 255.255.255.128  pueden obtener, 126 direcciones validas

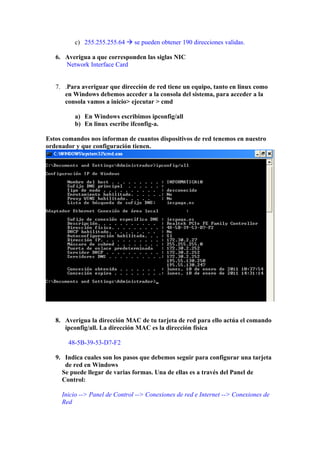

3. c) 255.255.255.64  se pueden obtener 190 direcciones validas.
6. Averigua a que corresponden las siglas NIC
Network Interface Card
7. .Para averiguar que dirección de red tiene un equipo, tanto en linux como
en Windows debemos acceder a la consola del sistema, para acceder a la
consola vamos a inicio> ejecutar > cmd
a) En Windows escribimos ipconfig/all
b) En linux escribe ifconfig-a.
Estos comandos nos informan de cuantos dispositivos de red tenemos en nuestro
ordenador y que configuración tienen.
8. Averigua la dirección MAC de tu tarjeta de red para ello actúa el comando
ipconfig/all. La dirección MAC es la dirección física
48-5B-39-53-D7-F2
9. Indica cuales son los pasos que debemos seguir para configurar una tarjeta
de red en Windows
Se puede llegar de varias formas. Una de ellas es a través del Panel de
Control:
Inicio --> Panel de Control --> Conexiones de red e Internet --> Conexiones de
Red

4. 10. Comprueba como esta configurada la tarjeta de red de tu equipo
a) Para ello accede a la ventana de conexiones de red através del panel de
control de Windows
b) Haz clic con el botón derecho del ratón sobre el icono del interfaz de red,
que quieres configurar y en el menú contextual y elije propiedades
c) En la ventana de conexión de área local selecciona protocolos TCP/IP y haz
clic en el botón propiedades
d) En la ventana Propiedades de protocolo de TCP/IP mira la dirección IP y la
mascara subred de tu ordenador
11) Comprueba
la configuración
de la red para
ello
utilizaremos el
comando ping

5. Orden ping y escribe la IP de equipo en el que estas trabajando
Ejecuta ping con la IP de otro equipo

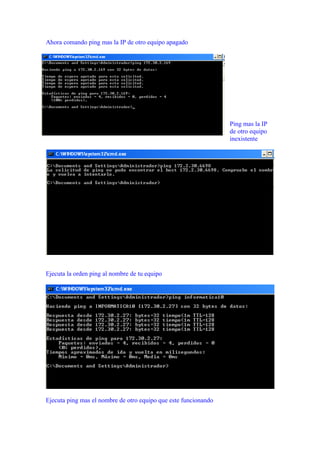

6. Ahora comando ping mas la IP de otro equipo apagado
Ping mas la IP
de otro equipo
inexistente
Ejecuta la orden ping al nombre de tu equipo
Ejecuta ping mas el nombre de otro equipo que este funcionando
