1. Peio y Amaya

2. 1. Implementa (dibuja) una tipología de red en estrella decuatro
equipos, por medio de la utlización de la línea de ADSL: (1)
 Equipo de comunicaciones (los dispositivos de la instalación)

3. 1. Implementa (dibuja) una tipología de red en estrella decuatro
equipos, por medio de la utlización de la línea de ADSL: (2)
 Ventajas e inconvenientes con la línea RTB (red teléfonica básica)
 Ventajas:
 Las líneas telefónicas llegan a casi todas las partes.
 Al utilizar una infraestructura que ya existía, es más barata que otros nuevos
sistemas de conexión, que tienen que crear toda su infraestructura nueva
 Inconvenientes:
 Es lento
 No permite utilizar el teléfono mientras se esta conectado a Internet, porque el
módem está ocupando la línea telefónica llamando al servicio de Internet
 No permite velocidades mayores a 56 Kikobytes/segundo
 Los modems son muy sesibles a los crujidos electrónicos de las líneas de teléfono.
Se generen por inducción eléctrica, que llegan al módem receptor y pierden la
sincronía

4. 1. Implementa (dibuja) una tipología de red en estrella decuatro
equipos, por medio de la utlización de la línea de ADSL: (3)
Esquema de la linea ADSL con los dispositivos de comunicación,
suponiendo que en nuestra casa disponemos de varios teléfonos.

5. Definiciones (1)
 Teléfono: El teléfono es un dispositivo
de telecomunicación diseñado para transmitir señales acústicas por
medio de señales eléctricas a distancia.
 Computadora: también llamado ordenador es una máquina
electrónica que recibe y procesa datos para convertirlos en
información útil.
 Módem: (Modulador Demodulador) es un dispositivo que sirve para
enviar una señal llamada moduladora mediante otra señal
llamada portadora.
 Red telefónica: conjunto de elementos constituido por todos los
medios de transmisión y conmutación necesarios para enlazar a
voluntad dos equipos terminales mediante un circuito físico que se
establece específicamente para la comunicación y que desaparece
una vez que se ha completado la misma. Se trata por tanto, de una
red de telecomunicaciones conmutada.

6. Definiciones (2)
 Splitter: Filtro analógico instalado en teléfonos y
otros dispositivos analógicos para prevenir interferencias entre
esos dispositivos y un servicio DSL que opera sobre la misma línea.

7. 2.1.El tipo de norma que utiliza el tipo de cable que conecta las bocas
del suelo a tu tarjeta de red, y describe sus características. Anota los
colores que tiene el cable en cada extremo.
 Norma B
 El cable directo, norma B, se utiliza cuando se
unen dispositivos desiguales , ordenador con
hubs o switches. en la practica se utiliza mas la
norma 568 B
 La norma aplicada al cable que conecta la
boca de suelo con la tarjeta de red es la
norma B

8. 2.2.Averigua los pasos anteriores en el ordenador u ordenadores que
haya en tu hogar. 3.Anota los datos de la configuración del ordenador
que está en tu puesto de trabajo. (1)
 Amaya
 Norma B
 El cable directo, norma B, se utiliza cuando se unen dispositivos
desiguales , ordenador con hubs o switches. en la practica se utiliza
mas la norma 568 B

9. 2.2.Averigua los pasos anteriores en el ordenador u ordenadores que
haya en tu hogar. 3.Anota los datos de la configuración del ordenador
que está en tu puesto de trabajo. (2)
 Peio
 Norma B
 El cable directo, norma B, se utiliza cuando se unen dispositivos
desiguales , ordenador con hubs o switches. en la practica se utiliza
mas la norma 568 B

10. 3. Identifica la Clase de Red
 10.250.1.1 Clase A
 215. 45.45.0 Clase C
 199.155.77.56 Clase C
 126.8.156.0 Clase A
 150.10.15.0 Clase B

11. 4.1 Analiza la diferencia entre ADSL y Cable Modem
 ADSL: es un tipo de línea DSL y consiste en
una línea digital de alta velocidad, apoyada
en el par simétrico de cobre que lleva la línea
telefónica convencional o línea de abonado
 Cable módem: es un tipo especial de módem
diseñado para modular la señal de datos
sobre una infraestructura de televisión por
cable

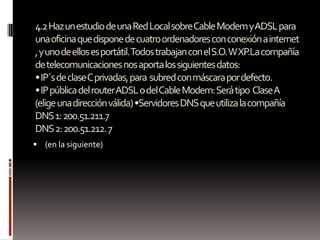

12. 4.2 Haz un estudio de una Red Local sobre Cable Modem y ADSL para
una oficina que dispone de cuatro ordenadores con conexión a internet
, y uno de ellos es portátil.Todos trabajan con el S.O. W XP.La compañía
de telecomunicaciones nos aporta los siguientes datos:
• IP´s de clase C privadas, para subred con máscara por defecto.
• IP pública del router ADSL o del Cable Modem: Será tipo Clase A
(elige una dirección válida) •Servidores DNS que utiliza la compañía
DNS 1: 200.51.211.7
DNS 2: 200.51.212. 7
 (en la siguiente)

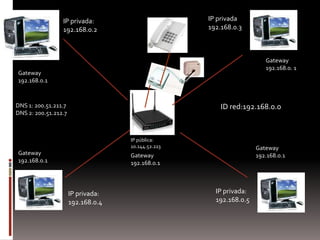

13. IP privada: IP privada
192.168.0.2 192.168.0.3
Gateway
192.168.0. 1
Gateway
192.168.0.1
DNS 1: 200.51.211.7 ID red:192.168.0.0
DNS 2: 200.51.212.7
IP pública:
10.144.52.223 Gateway
Gateway Gateway 192.168.0.1
192.168.0.1 192.168.0.1
IP privada: IP privada:
192.168.0.4 192.168.0.5

14. 5.1 ¿Cómo está configurada la red de nuestra aula?Para ello
tendremos que comprobar, como está configurado nuestro ordenador.

15. 5.2Analiza e investiga.
 IP: básicamente es un número que identifica un dispositivo en una
red (o en la red de redes, esto es, en internet). Puede ser:
 IP Pública: Se denomina IP pública a aquella dirección IP que es
visible desde Internet. Suele ser la que tiene tu router o modem. Es
la que da “la cara” a Internet. Esta IP suele ser proporcionada por tu
ISP (empresa que te da acceso a internet: Telefonica, Ya.com, Tele2,
etc). Si quieres ver tu IP pública entra aquí (www.vermiip.es)
 IP Privada: La dirección IP privada es aquella que pertenece a una
red privada. Suele ser la IP de la tarjeta de red de tu ordenador, de
una impresora de red, del router de tu red, etc… Para ver tu IP
privada entra aquí. Hay unos rangos de IP reservados para este tipo
de red:

16. 5.3 ¿Porque no tenemos en nuestro ordenador direcciones IP anotadas,
en el protocoloTCP/IP?
 Porque en el nivel de red, del que es responsable el
protocolo IP, los datos se configuran en forma de data
gamas antes de ser transformados en tramas por la
tarjeta de envío. El datagrama IP es la unidad de
transferencia en las redes IP. Básicamente consiste en
una cabecera IP y un campo de datos para protocolos
superiores e inferiores
 La pila de protocolo TCP/IP es muy utilizada para permitir la
comunicación de las aplicaciones de la red.

17. 5.4 Busca las pantallas en donde se refleje la conectividad de la red así
como su conficuración

18. 5.5 ¿Qué significa DHCP?
 DHCP (sigla en inglés de Dynamic Host Configuration Protocol -
Protocolo de configuración dinámica de host) es un protocolo de
redque permite a los clientes de una red IP obtener sus parámetros
de configuración automáticamente.
 Se trata de un protocolo de tipocliente/servidor en el que
generalmente un servidor posee una lista de direcciones IP
dinámicas y las va asignando a los clientes conforme éstas van
estando libres, sabiendo en todo momento quién ha estado en
posesión de esa IP, cuánto tiempo la ha tenido y a quién se la ha
asignado después.

19. 5.6 ¿Cuál es la dirección IP de tu ordenador? ¿o acaso no tiene ninguna?
 La IP es 10.144.52.223

20. 6. Nombre del grupo de trabajo (1)

21. 6. Nombre del grupo de trabajo (2)

22. 6. Nombre del grupo de trabajo (2)
