Wps 01
1. S I M P L E :
1 1/8" N/A
2 1/8" N/A
3 1/8" N/A

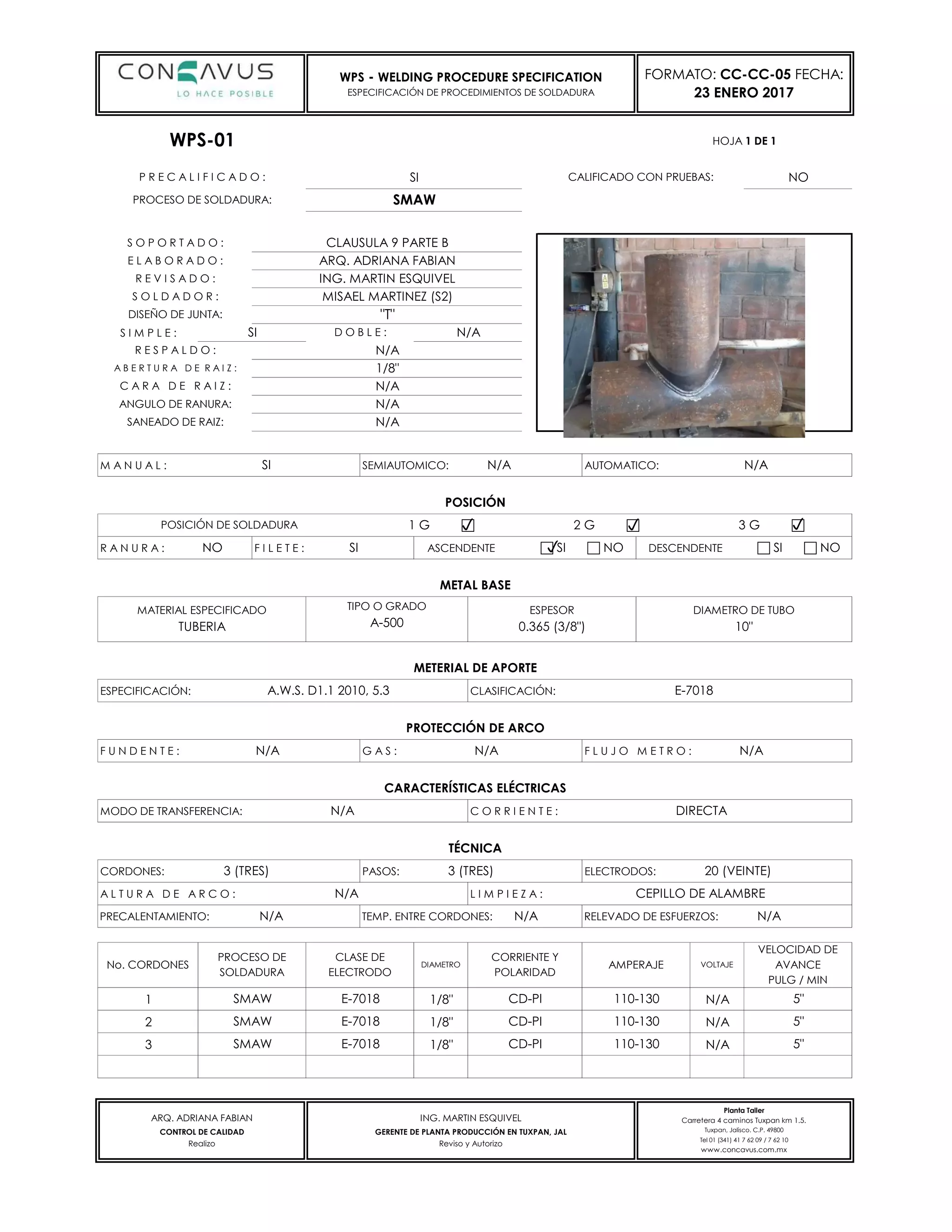

WPS - WELDING PROCEDURE SPECIFICATION
ESPECIFICACIÓN DE PROCEDIMIENTOS DE SOLDADURA
FORMATO: CC-CC-05 FECHA:
23 ENERO 2017
WPS-01 HOJA 1 DE 1
P R E C A L I F I C A D O : SI CALIFICADO CON PRUEBAS: NO
PROCESO DE SOLDADURA: SMAW
"T"
SI D O B L E : N/A
R E S P A L D O : N/A
A B E R T U R A D E R A I Z : 1/8"
C A R A D E R A I Z : N/A
ANGULO DE RANURA: N/A
S O P O R T A D O : CLAUSULA 9 PARTE B
E L A B O R A D O : ARQ. ADRIANA FABIAN
R E V I S A D O : ING. MARTIN ESQUIVEL
S O L D A D O R : MISAEL MARTINEZ (S2)
DISEÑO DE JUNTA:
SANEADO DE RAIZ: N/A
M A N U A L : SI SEMIAUTOMICO: N/A AUTOMATICO: N/A
POSICIÓN
POSICIÓN DE SOLDADURA 1 G c 2 G c 3 G c
R A N U R A : NO F I L E T E : SI ASCENDENTE c SI c NO DESCENDENTE c SI c NO
METAL BASE
MATERIAL ESPECIFICADO
TUBERIA
TIPO O GRADO
A-500
ESPESOR
0.365 (3/8")
DIAMETRO DE TUBO
10"
METERIAL DE APORTE
ESPECIFICACIÓN: A.W.S. D1.1 2010, 5.3 CLASIFICACIÓN: E-7018
PROTECCIÓN DE ARCO
F U N D E N T E : N/A G A S : N/A F L U J O M E T R O : N/A
CARACTERÍSTICAS ELÉCTRICAS
MODO DE TRANSFERENCIA: N/A C O R R I E N T E : DIRECTA
TÉCNICA
CORDONES: 3 (TRES) PASOS: 3 (TRES) ELECTRODOS: 20 (VEINTE)
A L T U R A D E A R C O : N/A L I M P I E Z A : CEPILLO DE ALAMBRE
PRECALENTAMIENTO: N/A TEMP. ENTRE CORDONES: N/A RELEVADO DE ESFUERZOS: N/A
No. CORDONES
PROCESO DE
SOLDADURA
CLASE DE
ELECTRODO
DIAMETRO
CORRIENTE Y
POLARIDAD
AMPERAJE VOLTAJE
VELOCIDAD DE
AVANCE
PULG / MIN
SMAW E-7018 CD-PI 110-130 5"
SMAW E-7018 CD-PI 110-130 5"
ARQ. ADRIANA FABIAN
CONTROL DE CALIDAD
Realizo
ING. MARTIN ESQUIVEL
GERENTE DE PLANTA PRODUCCIÓN EN TUXPAN, JAL
Reviso y Autorizo
Planta Taller
Carretera 4 caminos Tuxpan km 1.5.
Tuxpan, Jalisco. C.P. 49800
Tel 01 (341) 41 7 62 09 / 7 62 10
www.concavus.com.mx
SMAW E-7018 CD-PI 110-130 5"
