01 b. Repaso subredes IPv4

Redes Inteligentes
Capítulo 01B:
División de redes IP en subredes
Luis David Narváez

© 2013 Cisco y/o sus filiales. Todos los derechos reservados. Información pública de Cisco 2
0 Introducción
1 División de una red IPv4 en
subredes
2 Esquemas de
direccionamiento
3 Resumen

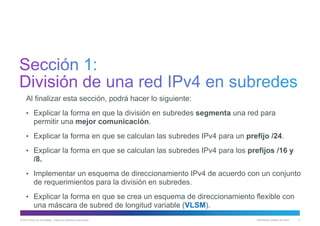

Al finalizar esta sección, podrá hacer lo siguiente:
• Explicar la forma en que la división en subredes segmenta una red para
permitir una mejor comunicación.
• Explicar la forma en que se calculan las subredes IPv4 para un prefijo /24.
• Explicar la forma en que se calculan las subredes IPv4 para los prefijos /16 y
/8.
• Implementar un esquema de direccionamiento IPv4 de acuerdo con un conjunto
de requerimientos para la división en subredes.
• Explicar la forma en que se crea un esquema de direccionamiento flexible con
una máscara de subred de longitud variable (VLSM).

Información pública de Cisco
© 2013 Cisco y/o sus filiales. Todos los derechos reservados. 4

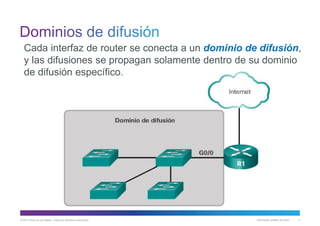

Cada interfaz de router se conecta a un dominio de difusión,
y las difusiones se propagan solamente dentro de su dominio
de difusión específico.

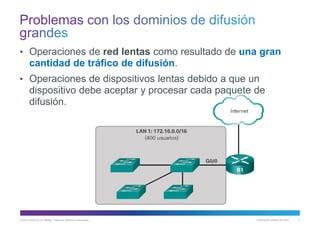

• Operaciones de red lentas como resultado de una gran
cantidad de tráfico de difusión.
• Operaciones de dispositivos lentas debido a que un
dispositivo debe aceptar y procesar cada paquete de
difusión.

• Solución: reducir el tamaño de la red para crear dominios
de difusión más pequeños con el proceso denominado
división en subredes.
• Cada uno de estos espacios de red más pequeños se
denomina subred.

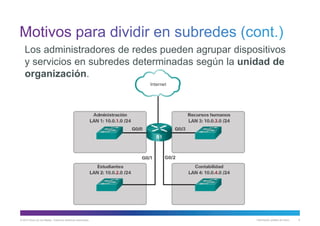

Los administradores de redes pueden agrupar dispositivos
y servicios en subredes determinadas según la ubicación.

y servicios en subredes determinadas según la unidad de
organización.

y servicios en subredes determinadas según el tipo de
dispositivo.

Limitante – Máscara de subred

Excluyendo la máscara de
red 00000000=0 y de
broadcast 11111111=255 y
su respectiva notación “/n”

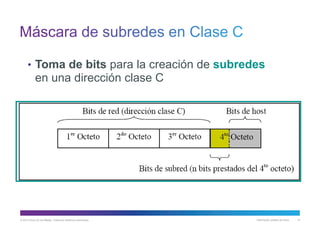

• Toma de bits para la creación de subredes
en una dirección clase C

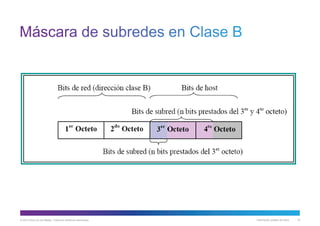

Los métodos decimal y binario son útiles para el
cálculo de las subredes, y se realizan exactamente de la
misma forma que la descrita para direcciones clase C

• Se tienen ahora 24 bits de host (los tres últimos octetos de la
dirección) de los cuales poder tomar bits para subred.

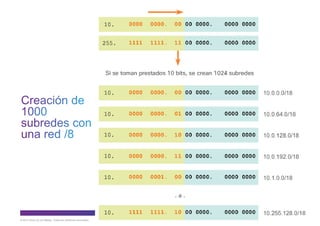

• En una dirección clase A se tiene la mayor cantidad de
posibilidades para la construcción de subredes.

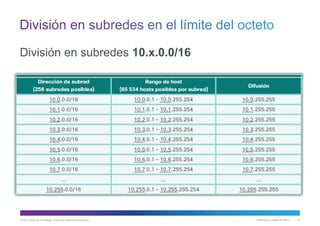

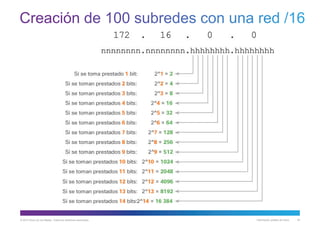

División en subredes 10.x.0.0/16

División en subredes 10.x.x.0/24

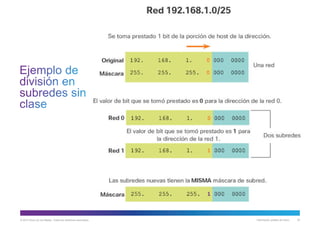

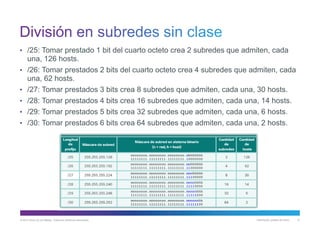

• /25: Tomar prestado 1 bit del cuarto octeto crea 2 subredes que admiten, cada
una, 126 hosts.
• /26: Tomar prestados 2 bits del cuarto octeto crea 4 subredes que admiten, cada
una, 62 hosts.
• /27: Tomar prestados 3 bits crea 8 subredes que admiten, cada una, 30 hosts.

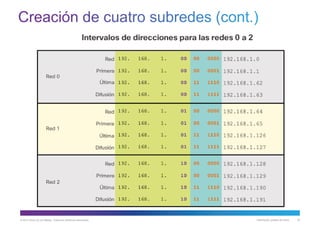

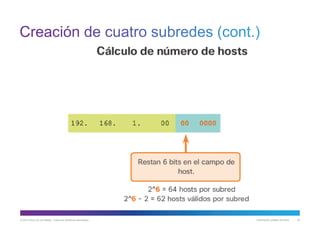

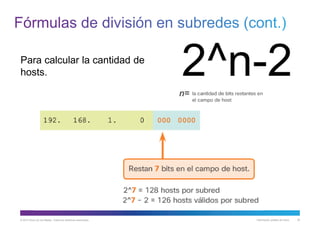

Para calcular la cantidad de
subredes.

Para calcular la cantidad de
hosts.

• Dada una dirección de red clase C:
x.x.x.0, con máscara 255.255.255.240.
Encontrar todas las subredes con sus
respectivos host.

• Se necesita crear tres subredes a partir de la
dirección de red clase C: 200.100.1.0. En
estas redes no van a existir nunca más de 12
hosts. Indique las direcciones de subred, de
broadcast y el rango de direcciones de host.

• Se tiene una clase C : 202.12.45.0
Se requieren 70 hosts por Subnet.
¿Cuántos bits se piden prestados?
¿Cuál es la máscara de subred?
Dar los rangos de direcciones IP para cada
subred

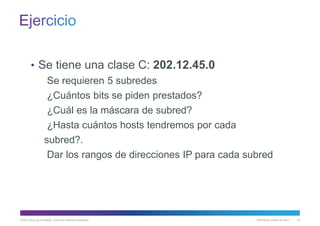

• Se tiene una clase C: 202.12.45.0
Se requieren 5 subredes
¿Hasta cuántos hosts tendremos por cada
subred?.
Dar los rangos de direcciones IP para cada subred

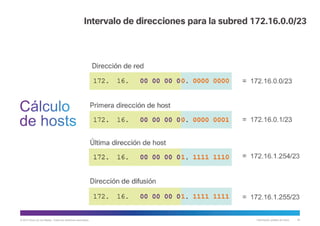

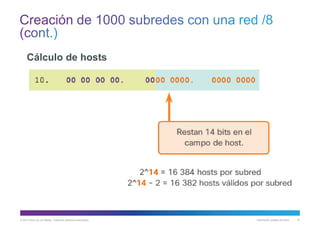

Cálculo de hosts

• Una organización tiene asignada la dirección IP
193.1.1.0 y necesita definir 6 subredes.
• Establecer:
IP de subred
Máscara de subred
1ra IP válida (host)
Última IP válida (host)
Direcciones de broadcast.

• Se tiene una clase B : 137.100.0.0
Se requieren 520 hosts por Subnet.
Dar los rangos de direcciones IP para cada subred.

• Una organización tiene asignada la dirección
143.26.0.0 y necesita crear un grupo de subredes
que soporten hasta 60 hosts en cada subred.
• Haga el esquema de direccionamiento
correspondiente para las 10 primeras subredes.

• Se tiene la dirección: 132.14.0.0
Se requieren de 12 subredes
¿Hasta cuántos hosts tendremos por cada subred?.
Dar los rangos de direcciones IP para cada subred

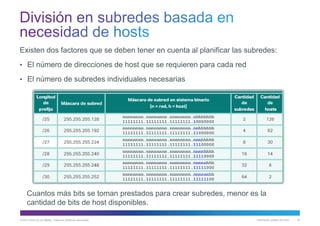

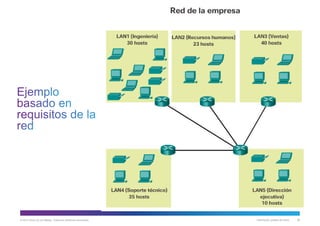

Existen dos factores que se deben tener en cuenta al planificar las subredes:
• El número de direcciones de host que se requieren para cada red
• El número de subredes individuales necesarias
Cuantos más bits se toman prestados para crear subredes, menor es la
cantidad de bits de host disponibles.

Práctica de laboratorio: Cálculo Subredes
IPv4

Práctica de laboratorio: Diseño de Subredes y
Simulación PKT

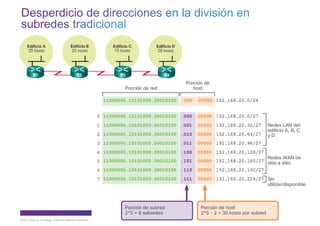

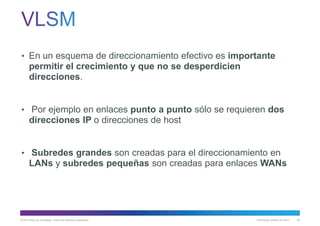

• En un esquema de direccionamiento efectivo es importante
permitir el crecimiento y que no se desperdicien
direcciones.
• Por ejemplo en enlaces punto a punto sólo se requieren dos
direcciones IP o direcciones de host
• Subredes grandes son creadas para el direccionamiento en
LANs y subredes pequeñas son creadas para enlaces WANs

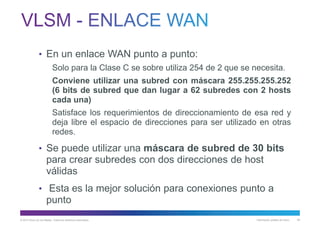

• En un enlace WAN punto a punto:
Solo para la Clase C se sobre utiliza 254 de 2 que se necesita.
Conviene utilizar una subred con máscara 255.255.255.252
(6 bits de subred que dan lugar a 62 subredes con 2 hosts
cada una)
Satisface los requerimientos de direccionamiento de esa red y
deja libre el espacio de direcciones para ser utilizado en otras
redes.
• Se puede utilizar una máscara de subred de 30 bits
para crear subredes con dos direcciones de host
válidas
• Esta es la mejor solución para conexiones punto a
punto

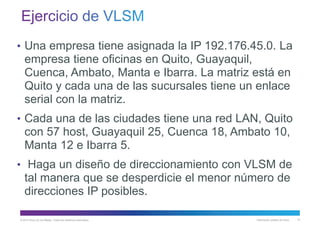

• Una empresa tiene asignada la IP 192.176.45.0. La
empresa tiene oficinas en Quito, Guayaquil,
Cuenca, Ambato, Manta e Ibarra. La matriz está en
Quito y cada una de las sucursales tiene un enlace
serial con la matriz.
• Cada una de las ciudades tiene una red LAN, Quito
con 57 host, Guayaquil 25, Cuenca 18, Ambato 10,
Manta 12 e Ibarra 5.
• Haga un diseño de direccionamiento con VLSM de
tal manera que se desperdicie el menor número de
direcciones IP posibles.

Al finalizar esta sección, podrá hacer lo siguiente:
• Implementar un esquema de direccionamiento VLSM.

Práctica: Diseño Estructurado – VLSM

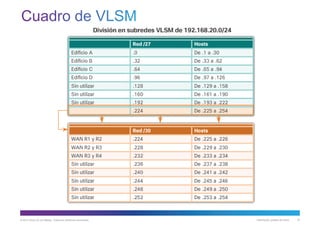

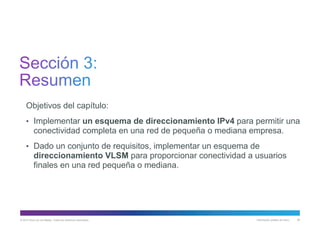

Objetivos del capítulo:
• Implementar un esquema de direccionamiento IPv4 para permitir una
conectividad completa en una red de pequeña o mediana empresa.
• Dado un conjunto de requisitos, implementar un esquema de
direccionamiento VLSM para proporcionar conectividad a usuarios
finales en una red pequeña o mediana.
