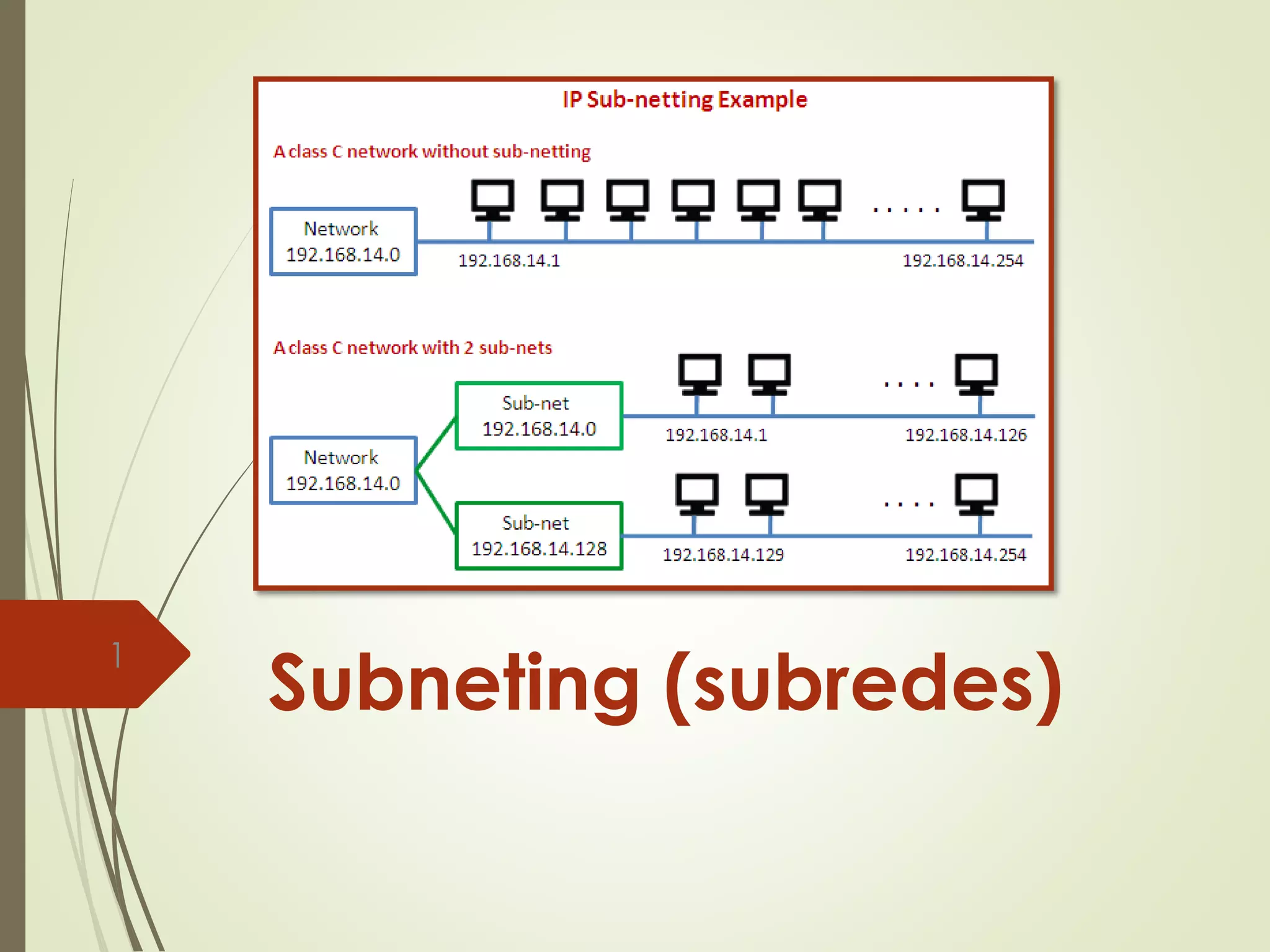

1. Subneting (subredes)
1

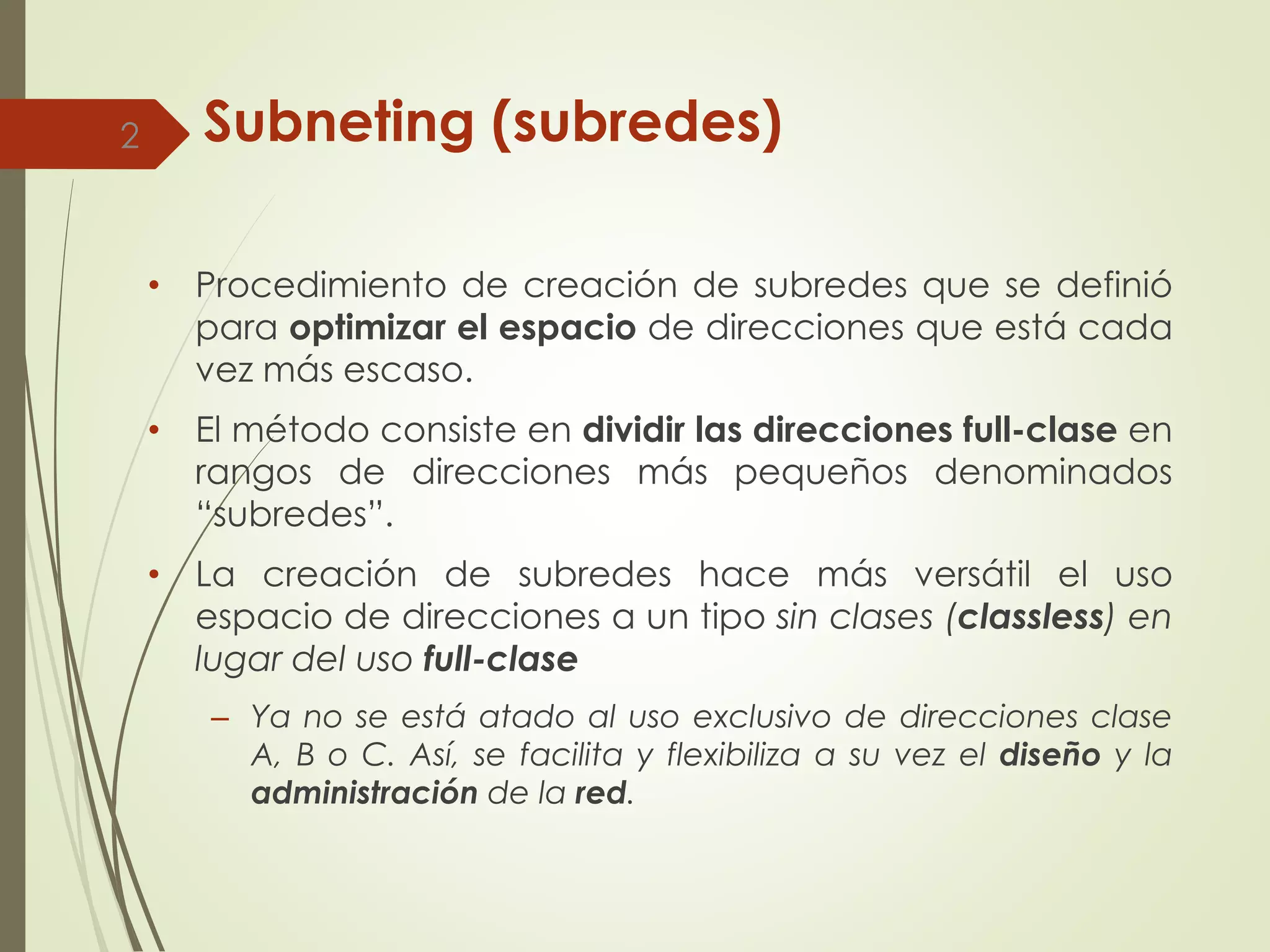

2. Subneting (subredes)
• Procedimiento de creación de subredes que se definió
para optimizar el espacio de direcciones que está cada
vez más escaso.
• El método consiste en dividir las direcciones full-clase en
rangos de direcciones más pequeños denominados
“subredes”.
• La creación de subredes hace más versátil el uso
espacio de direcciones a un tipo sin clases (classless) en
lugar del uso full-clase
– Ya no se está atado al uso exclusivo de direcciones clase
A, B o C. Así, se facilita y flexibiliza a su vez el diseño y la
administración de la red.
2

3. SUBREDES
 Las direcciones de subred son asignadas localmente,
normalmente por el administrador de la red
 Las subredes reducen los dominios de broadcast
 Las direcciones de subred incluyen la porción de red de
Clase A, Clase B o Clase C más un campo de subred y un
campo de host
 El campo de subred y el campo de host se crean a partir
de la porción de host original
 Para crear una dirección de subred, un administrador de
red pide prestados bits de la parte original de host y los
designa como campo de subred
3

4. PROCEDIMIENTO
• Se toman bits de la porción de host para
crear un rango de subredes dentro de la
red tomada inicialmente:
– Con “n” bits, se pueden crear 2n combinaciones
asignables de subredes,
• Dependiendo del número “n” de bits que se tomen,
utilizando el método No Subnet Zero y No Subnet de
Broadcast, se podrán crear realmente un número de
2n-2 subredes, se debe descontar:
– La subred inicial porque coincide con la dirección de la
red original
– La subred final porque sus bits son todos 1 y coincide con
los primeros bits de la dirección de broadcast.
4

5. • Subnet Zero y Subred de Broadcast
El uso de la Subnet Zero y de la Subnet de Broadcast
permite asignar la primera y última subred para su
uso. para obtener las subredes utiliza la fórmula 2n
para que no se desperdicien esas dos subredes.
Este cambio se debe principalmente a la evolución
de los protocolos, todos los protocolos modernos
soportan su uso, que hizo que los principales
fabricantes de dispositivos consideraran la Subnet
Zero por default en sus equipos.
En el caso de Cisco a partir de la versión 12.0 de su
IOS lo trae por defecto y para sus certificaciones
toman como única opción su uso. Pueden leer más
en la RFC1878
5 PROCEDIMIENTO

6. Subneteo con y sin Subnet Zero
y Subnet de Broadcast
• Subnet Zero y Subred de Broadcast
Se puede usar:
Si estamos seguros que los dispositivos lo soportan.
Si no se denegó su uso con el comando “no ip
Subnet zero”. Si el protocolo de enrutamiento es sin
clase (RIP v.2, EIGRP, OSPF).
• No se puede usar:
Si no estamos seguros o los dispositivos no lo
soportan.
Si el protocolo de enrutamiento es con clase (RIP
v.1, IGRP). Si aparecen conflictos con su uso.
6 PROCEDIMIENTO

7. Subneting según las clases
En clase C hay menores posibilidades
en B y A
Solo tiene un octeto asignado a la porción
de host
La disposición de 8 bits sobre los que se
puede trabajar
Clase A presenta mayor cantidad de
creación de subredes
Disponen de 3 octetos, 24 bits- para la
creación de subredes.
7

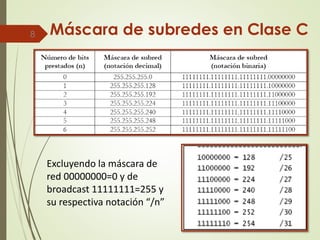

8. Máscara de subredes en Clase C8
Excluyendo la máscara de
red 00000000=0 y de
broadcast 11111111=255 y
su respectiva notación “/n”

9. Ejemplo
 Toma de bits para la creación de
subredes en una dirección clase C
9

10. Para escoger y diseñar la subred
apropiada
 ¿Cuántas subredes válidas se requieren?
 Una vez escogido el número, ¿cuáles son las
subredes generadas?
 ¿Cuál es la dirección de broadcast de cada
subred?
 ¿Cuáles son las direcciones válidas de host en
cada subred?
10

11. 11 Para escoger y diseñar la subred
apropiada

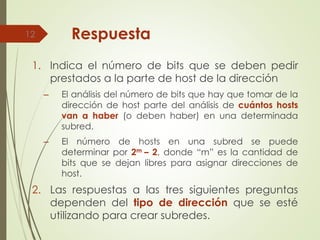

12. Respuesta
1. Indica el número de bits que se deben pedir
prestados a la parte de host de la dirección
– El análisis del número de bits que hay que tomar de la
dirección de host parte del análisis de cuántos hosts
van a haber (o deben haber) en una determinada
subred.
– El número de hosts en una subred se puede
determinar por 2m – 2, donde “m” es la cantidad de
bits que se dejan libres para asignar direcciones de
host.
2. Las respuestas a las tres siguientes preguntas
dependen del tipo de dirección que se esté
utilizando para crear subredes.
12

13. Creación de subredes en
direcciones clase C
Se utilizan los bits de la porción de host de
la dirección (los bits del cuarto octeto)
De todos los 8 bits disponibles
Solo pueden utilizarse dos bits como mínimo,
pues con un solo bit no pueden crearse
subredes
Y 6 como máximo, ya que se deben dejar al
menos dos bits para poder asignar
direcciones de host
no tiene sentido una red sin hosts
13

14. Posibles subredes para una
dirección clase C.
14

15. Diseño con subneting
• Escoger los bits necesarios para la subred
– En función del número de hosts y/o subredes que se
quieran tener.
– Analizar qué direcciones de red se generan con los bits
prestados.
• Esto se puede determinar por dos métodos:
– el decimal: se debe calcular el valor del bloque de
direcciones, esto es, el tamaño del rango de
direcciones de host de cada subred
– el binario: realizando la transformación.
15
Tamaño del bloque = 256 - valor de la máscara de subred en el 4to
octeto

16. Diseño con subneting
• Las subredes posibles de una red clase C
x.x.x.0/26 serán:
• Tamaño de bloque:(256-192=64)
– Primera subred = x.x.x.0 (inválida porque coincide con la
dirección de red)
– Segunda subred = x.x.x.64 (primera subred válida)
– Tercera subred = x.x.x.128 (última subred válida)
– Cuarta subred = x.x.x.192 (inválida porque coincide con
la máscara de subred)
16

17. Ejercicio (método decimal)
Dada una dirección de red clase C:
x.x.x.0, con máscara 255.255.255.240.
Encontrar todas las subredes con sus
respectivos host.
17

18. Resolución:
 n=4, se tendrían 24-2=14 subredes con 14 direcciones
de host cada una.
 El tamaño del bloque correspondientes es 256-240=16
 Las subredes válidas y el rango de host dentro de esas
subredes serían:
18
Dirección de red clase C: x.x.x.0

19. 19
Nótese que las direcciones de broadcast de las subredes, siempre son el
número anterior de dirección a la dirección de la siguiente subred
Resolución:

20. Ejercicio (método binario)
• A partir de los bits tomados de la porción de
host y de los bits de host restantes, ir creando
todas las combinaciones binarias posibles, las
cuales dan lugar a las distintas direcciones de
subredes y de host
• En este procedimiento también se deben
descartar como direcciones válidas de
subred y de host, las direcciones de red,
subred y de broadcast respectivas.
20

21. Ejercicio (método binario)
• La red clase C x.x.x.0 y se quieren construir subredes de
acuerdo a la máscara 255.255.255.224.
• Atendamos únicamente al cuarto octeto de bits (los tres
primeros octetos permanecen igual):
– 224 = 11100000: 3 bits prestados
– n=3, se tendrían 23-2= 6 subredes con 25-2=30 direcciones de
host cada una.
– Las combinaciones posibles para los bits de subred nos dan
las direcciones de las subredes y de host respectivas como se
indica en la tabla.
21

22. Resolución22

23. Ejercicio
 Se necesita crear tres subredes a partir de la
dirección de red clase C: 200.100.1.0. En estas
redes no van a existir nunca más de 12 hosts.
Indique las direcciones de subred, de broadcast
y el rango de direcciones de host.
23

24. 24 Resolución

25. Creación de subredes en
direcciones clase B
• No difiere a como se crean subredes en clase
C
• La única diferencia es que esta vez se tienen
16 bits de host
– Los dos últimos octetos de la dirección de los cuales
poder tomar bits para subred.
• El aumento del número de bits proporciona
mayor cantidad de posibilidades
– Con una dirección clase C no es posible construir
subredes de por ejemplo, 200 o 300 hosts cada una,
pero con una clase B sí.
25

26. Creación de subredes en
direcciones clase B
26

27. Máscaras de subred posibles de
utilizarse en clase B
27
Los métodos decimal y binario son útiles para el cálculo de las
subredes, y se realizan exactamente de la misma forma que la
descrita para direcciones clase C

28. Creación de subredes en
direcciones clase A
 Se tienen ahora 24 bits de host (los tres últimos
octetos de la dirección) de los cuales poder tomar
bits para subred.
 En una dirección clase A se tiene la mayor cantidad
de posibilidades para la construcción de subredes.
28

29. Máscaras de subred posibles de
utilizarse en clase A
29

30. Ejercicio
 Una organización tiene asignada la dirección IP
193.1.1.0 y necesita definir 6 subredes.
 Establecer:
 IP de subred
 Máscara de subred
 1ra IP válida (host)
 Última IP válida (host)
 Direcciones de broadcast.
30

31. Ejercicio
 Una organización tiene asignada la dirección
143.26.0.0 y necesita crear un grupo de
subredes que soporten hasta 60 hosts en cada
subred.
 Haga el esquema de direccionamiento
correspondiente para las 10 primeras
subredes.
31

32. Subredes
Ejercicio 1.- Se tiene una clase B :
137.100.0.0
 Se requieren 520 hosts por Subnet.
 ¿Cuántos bits se piden prestados?
 ¿Cuál es la máscara de subred?
 Dar los rangos de direcciones IP para cada subred.
32

33. Subredes
Ejercicio 2.- Se tiene una clase C :
202.12.45.0
 Se requieren 70 hosts por Subnet.
 ¿Cuántos bits se piden prestados?
 ¿Cuál es la máscara de subred?
 Dar los rangos de direcciones IP para cada subred
33

34. Subredes

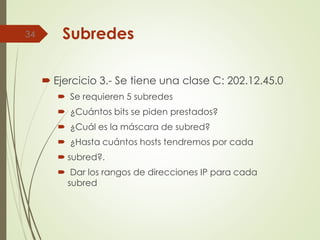

 Ejercicio 3.- Se tiene una clase C: 202.12.45.0
 Se requieren 5 subredes
 ¿Cuántos bits se piden prestados?
 ¿Cuál es la máscara de subred?
 ¿Hasta cuántos hosts tendremos por cada
 subred?.
 Dar los rangos de direcciones IP para cada
subred
34

35. Subredes
 Ejercicio 4.- Se tiene la dirección: 132.14.0.0
 Se requieren de 12 subredes
 ¿Cuántos bits se piden prestados?
 ¿Cuál es la máscara de subred?
 ¿Hasta cuántos hosts tendremos por cada
subred?.
 Dar los rangos de direcciones IP para cada
subred
35

36. MUCHAS GRACIAS
Luis David Narváez
