Capitulo 7

© 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE I Chapter 6 1
Addressing services
DHCP, NAT, IPv6 – Chapter 7

© 2006 Cisco Systems, Inc. All rights reserved. Cisco PublicITE 1 Chapter 6 2
DHCP

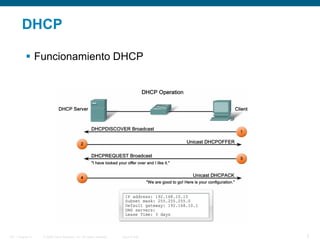

 Funcionamiento DHCP

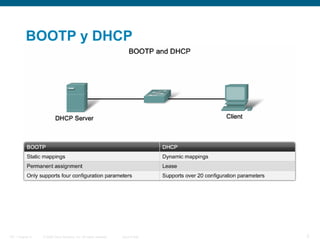

BOOTP y DHCP

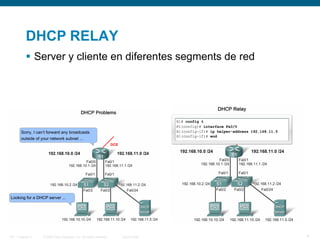

DHCP RELAY
 Server y cliente en diferentes segments de red

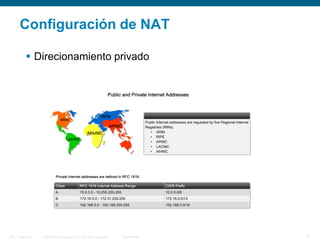

Configuración de NAT
 Direcionamiento privado

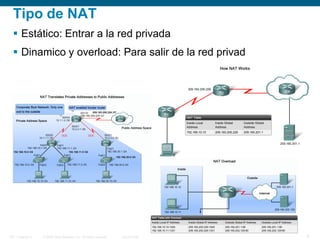

Tipo de NAT
 Estático: Entrar a la red privada
 Dinamico y overload: Para salir de la red privad

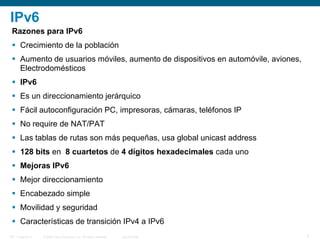

IPv6
Razones para IPv6
 Crecimiento de la población
 Aumento de usuarios móviles, aumento de dispositivos en automóvile, aviones,
Electrodomésticos
 IPv6
 Es un direccionamiento jerárquico
 Fácil autoconfiguración PC, impresoras, cámaras, teléfonos IP
 No require de NAT/PAT
 Las tablas de rutas son más pequeñas, usa global unicast address
 128 bits en 8 cuartetos de 4 dígitos hexadecimales cada uno
 Mejoras IPv6
 Mejor direccionamiento
 Encabezado simple
 Movilidad y seguridad
 Características de transición IPv4 a IPv6

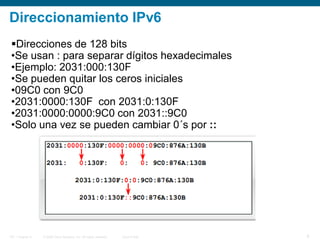

Direccionamiento IPv6
Direcciones de 128 bits
•Se usan : para separar dígitos hexadecimales
•Ejemplo: 2031:000:130F
•Se pueden quitar los ceros iniciales
•09C0 con 9C0
•2031:0000:130F con 2031:0:130F
•2031:0000:0000:9C0 con 2031::9C0
•Solo una vez se pueden cambiar 0´s por ::

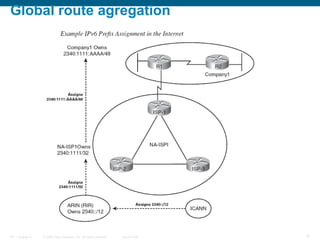

Global route agregation

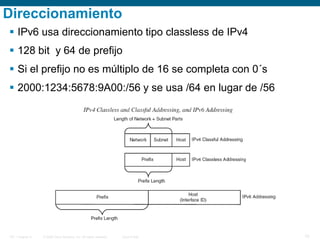

Direccionamiento
 IPv6 usa direccionamiento tipo classless de IPv4
 128 bit y 64 de prefijo
 Si el prefijo no es múltiplo de 16 se completa con 0´s
 2000:1234:5678:9A00:/56 y se usa /64 en lugar de /56

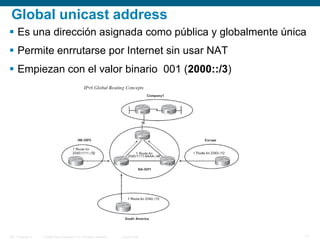

Global unicast address
 Es una dirección asignada como pública y globalmente única
 Permite enrrutarse por Internet sin usar NAT
 Empiezan con el valor binario 001 (2000::/3)

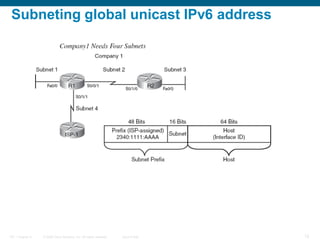

Subneting global unicast IPv6 address

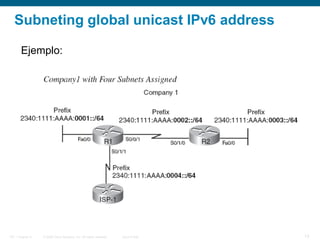

Subneting global unicast IPv6 address
Ejemplo:

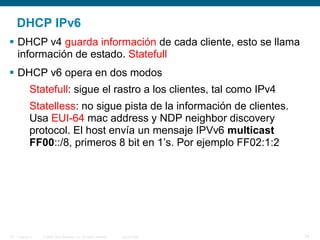

DHCP IPv6
 DHCP v4 guarda información de cada cliente, esto se llama
información de estado. Statefull
 DHCP v6 opera en dos modos
Statefull: sigue el rastro a los clientes, tal como IPv4
Statelless: no sigue pista de la información de clientes.
Usa EUI-64 mac address y NDP neighbor discovery
protocol. El host envía un mensaje IPVv6 multicast
FF00::/8, primeros 8 bit en 1’s. Por ejemplo FF02:1:2

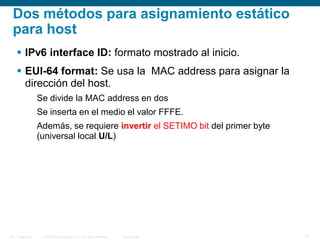

Dos métodos para asignamiento estático
para host
 IPv6 interface ID: formato mostrado al inicio.
 EUI-64 format: Se usa la MAC address para asignar la
dirección del host.
Se divide la MAC address en dos
Se inserta en el medio el valor FFFE.
Además, se requiere invertir el SETIMO bit del primer byte
(universal local U/L)

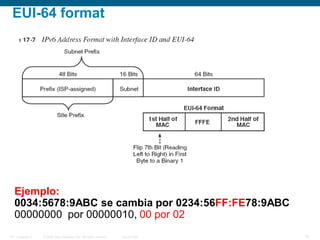

EUI-64 format
Ejemplo:
0034:5678:9ABC se cambia por 0234:56FF:FE78:9ABC
00000000 por 00000010, 00 por 02

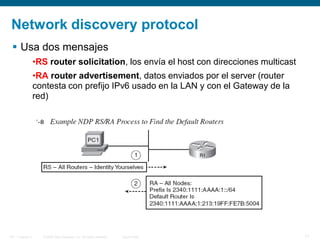

Network discovery protocol
 Usa dos mensajes
•RS router solicitation, los envía el host con direcciones multicast
•RA router advertisement, datos enviados por el server (router
contesta con prefijo IPv6 usado en la LAN y con el Gateway de la
red)

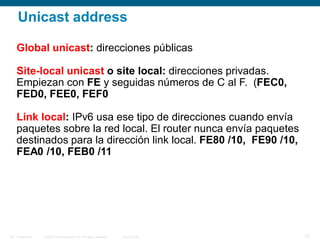

Unicast address
Global unicast: direcciones públicas
Site-local unicast o site local: direcciones privadas.
Empiezan con FE y seguidas números de C al F. (FEC0,
FED0, FEE0, FEF0
Link local: IPv6 usa ese tipo de direcciones cuando envía
paquetes sobre la red local. El router nunca envía paquetes
destinados para la dirección link local. FE80 /10, FE90 /10,
FEA0 /10, FEB0 /11

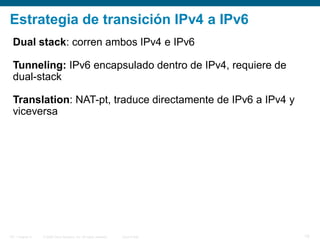

Dual stack: corren ambos IPv4 e IPv6
Tunneling: IPv6 encapsulado dentro de IPv4, requiere de
dual-stack
Translation: NAT-pt, traduce directamente de IPv6 a IPv4 y
viceversa
Estrategia de transición IPv4 a IPv6

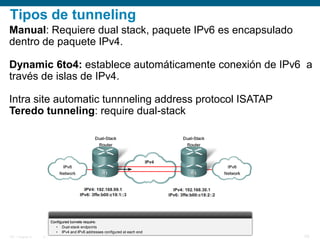

Manual: Requiere dual stack, paquete IPv6 es encapsulado
dentro de paquete IPv4.
Dynamic 6to4: establece automáticamente conexión de IPv6 a
través de islas de IPv4.
Intra site automatic tunnneling address protocol ISATAP
Teredo tunneling: require dual-stack
Tipos de tunneling

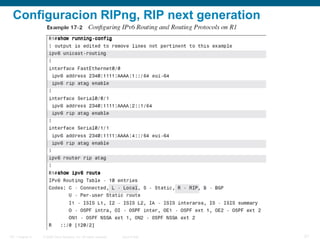

Configuracion RIPng, RIP next generation

Capitulo 7
