1. 2
Centros de carga
Información general
Clase 1130, 1170
Centros de Carga QOD Línea Doméstica
Los centros de carga QOD de Square D son la
solución más difundida y aceptada para el control de
cargas y alumbrado en instalaciones residenciales y
aplicaciones comerciales ligeras. Nuevo diseño con
una cubierta totalmente rediseñada con frente
resaltado y esquinas redondeadas para mejorar su
apariencia y hacerlo más estético. Ahora disponible
en color marfil en equipos de montaje empotrar.
Algunas características de este centro de carga son:
Aplicación: Residencial y comercio ligero
Sistemas: 1 Fase, 2 Hilos, 120V~
1 Fase, 3 Hilos, 120V~/240V~
3 Fases, 4 Hilos, 120YV~/127V~
Frecuencia 60 Hz
Capacidad
Interruptiva: 10 000 A
Alimentación: Zapatas Principales
Corriente
Nominal: 50 a 100 A
Circuitos: 1, 2, 3, 4, 6, y 8 Circuitos Derivados
Interruptores
Derivados: Interruptores Termomagnéticos QO de
Square D de 19 mm (0,75 pulg) de ancho,
de montaje enchufable, con ventana
indicadora de disparo VISI-TRIP o tipo QOW
sin ventana.
Gabinete: Envolvente metálica de lámina de acero
rolada en frío TIPO 1 para
servicios generales, uso interior
Color: Gris o marfil.
Conexiones: Terminales de conexión de aluminio
estañado para mayor protección anti corrosión
Certificados: Estos Centros de Carga cuentan con el
Registro NOM
Sólo empleando Centros de Carga QOD de Square D,
su instalación será:
-Más Estética
-Más Segura
-Más Confiable
-De Mayor Valor
2/1
2. 2
Centros de carga QOD
Línea doméstica
Tablas de selección y dimensiones
Clase 1130
Tablas de Selección de Centros de Carga QOD QOD1 N Línea
Alimentación a Zapatas Principales
1 Fase, 2 ó 3 Hilos 120/240 V~, 60Hz,
3 Fases y 4 Hilos 220Y / 127V~ (Solo QOD3)
Corriente momentánea de cortocircuito de 10 000 A
con Interruptores originales QO de Square D
Color Gris Ansi 49
QOD2 N Línea Línea
Amperes Polos Gabinete No. de catálogo* No. caja
50 1 Tipo 1 QOD1 F/S 1
50 2 Tipo 1 QOD2 F/S 1
100 3 Tipo 1 QOD3 F/S 2
60 4 Tipo 1 QOD4 F/S 2
100 6 Tipo 1 QOD6 F/S 3
100 8 Tipo 1 QOD8 F/S 4
*Indique el tipo de montaje F= Empotrar S= Sobreponer
QOD3 Línea N
A B C
Color marfil, tipo empotrar
Amperes Polos Gabinete No. de catálogo No. caja
50 1 Tipo 1 QOD1FB 1
50 2 Tipo 1 QOD2FB 1
60 4 Tipo 1 QOD4FB 2
100 6 Tipo 1 QOD6FB 3
100 8 Tipo 1 QOD8FB 4 QOD4 N Línea Línea
Dimensiones (mm/pulg)
No. caja Altura Ancho Fondo
1 153-6,02 95-3,74 75-2,95
2 183-7,20 162-6,37 75-2,95
3 183-7,20 199-7,83 75-2,95
4 183-7,20 242-9,53 75-2,95
QOD6 N Línea Línea
Dimensiones de discos removibles en el gabinete
SIMBOLO
Tamaño del tubo conduit A B C
13mm - 0.50 pulg. Si Si Si
19mm - 0.75 pulg. Si Si Si
25mm - 1,00 pulg. No Si Si
32mm - 1.25 pulg. No No Si
C
C
A
Caja 1 Caja 2 Caja 3 Caja 4 QOD8 N Línea Línea
B
A
2/2
3. 2
Centros de carga
Información general Clase 1130
Centros de carga QO Tipo Americano
Los centros de carga QO de Square D son la solución
más versatil para el control de cargas y alumbrado en
instalaciones residenciales y comerciales, ya que hay
disponibilidad de equipos monofásicos o trifásicos
alimentados con zapatas o interruptor principal, y
hasta 30 circuitos derivados.
Algunas características de este centro de carga son:
Aplicación: Residencial y Comercial
Sistema: 1 Fase, 2 ó 3 Hilos, 120/240 V~
3 Fases, 3 ó 4 Hilos, 220 Y / 127 V~
Frecuencia: 60 Hz
Capacidad 10 000 A con Zapatas Principales
Interruptiva: 22 000 A con Interruptor Principal
Alimentación: Zapatas Principales o
Interruptor Principal 30 a 225 A
Circuitos: 2 a 42 Circuitos
Interruptores
Derivados: Interruptores Termomagnéticos QO de
Square D de 19 mm (0,75 pulg) de ancho,
de montaje enchufable, con ventana
indicadora de disparo VISI-TRIP o tipo QOW
sin ventana.
Gabinete: Envolvente metálica de lámina de acero
rolada en frío TIPO 1 para
servicios generales, uso interior
Opción a gabinete TIPO 3R a prueba de
lluvia, servicio intemperie.
Conexiones: Terminales de conexión adecuadas para
usarse con conductores de cobre o
aluminio
Certificados: Estos Centros de Carga cuentan con el
Registro NOM
Solo instalando Centros de Carga QO de Square D,
su instalación será:
-Más Segura
-Más Confiable
-De Mayor Valor
-De Mayor Calidad
2/3
4. 2
Centros de carga
Centro de carga QO
Tablas de selección Clase 1130
Zapatas principales - Gabinete Tipo1 (Usos generales)
225 42 QO142L225G QOC42UF QOC42US #6 -300 YA INCLUIDO 8
225 42 QO342L225G QOC42UF QOC42US #6 -300 YA INCLUIDO 8
Interruptor principal - Gabinete Tipo1 (Usos generales)
Caja 5 Caja 6
100 17 QO317M F/S Frente incluido #4 -2/0 PK15GTA
225 42 QO342MQ225 QOC342MQF QOC342MQS #4 -300 PK23GTA 10
Gabinete NEMA 3R, No Metálico, Uso intemperie, Zapatas Principales, 1F-3H, 10kA sim C.I.
60 2 QO24L60NRNM Frente incluido #14 - 4 YA INCLUIDO 11
Gabinete NEMA 3R, Metálico, Uso intemperie, Zapatas Principales, 1F-3H, 10kA sim C.I.
70 2 Q024L70RB Frente incluido # 14 - 6 PK3GTA-1 12
Accesorios
QOFP Placa relleno para interruptor QO de 1 polo
Caja 8
Caja 10
Caja 11 Caja 12
2/4
5. 2
Centros de carga
Interruptores miniatura QO
Tabla de selección Clase 730, 731
con ventana y bandera de disparo, sistema VISI-TRIP
(A)
QO 1 polo
(Sensibilidad = 6m A)
para protección de personas contra falla a tierra Clase A
QO 2 polos
(A)
QO 3 polos
(A)
QOGFI 1 polo
QOGFI 2 polos
- AFI
EPD
Normas de construcción: los interruptores
termomagnéticos QO de Square D están
construidos de acuerdo con las normas
mexicanas NMX-J-266.
Adicionalmente el diseño cubre con la norma
UL-489
cd
cd
2/5

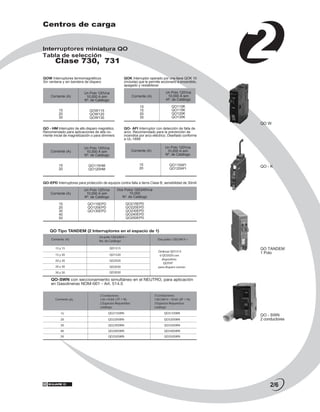

6. 2
Centros de carga
Interruptores miniatura QO
Tabla de selección
Clase 730, 731
QOW Interruptores termomagnéticos QOK Interruptor operado por una llave QOK 10
Sin ventana y sin bandera de disparo (incluida) que le permite accionarlo a encendido,
apagado y restablecer
Un Polo 120Vca Un Polo 120Vca
Corriente (A) 10,000 A sim Corriente (A) 10,000 A sim
Nº. de Catálogo Nº. de Catálogo
10 QO110K
15 QOW115 15 QO115K
20 QOW120 20 QO120K
30 QOW130 30 QO130K
QO W
QO - HM Interruptor de alto disparo magnético. QO- AFI Interruptor con detección de falla de
Recomendado para aplicaciones de alta co- arco. Recomendado para la prevención de
rriente inicial de magnetización o para dimmers incendios por arco eléctrico. Diseñado conforme
a UL-1699
Un Polo 120Vca Un Polo 120Vca
Corriente (A) 10,000 A sim Corriente (A) 10,000 A sim
Nº. de Catálogo Nº. de Catálogo
15 QO115HM 15 QO115AFI
20 QO120AFI
QO - K
20 QO120HM
QO-EPD Interruptores para protección de equipos contra falla a tierra Clase B, sensibilidad de 30mA
Un Polo 120Vca Dos Polos 120/240Vca
Corriente (A) 10,000 A sim 10,000
Nº. de Catálogo Nº. de Catálogo
15 QO115EPD QO215EPD
20 QO120EPD QO220EPD
30 QO130EPD QO230EPD
40 QO240EPD
50 QO250EPD
QO Tipo TANDEM (2 Interruptores en el espacio de 1)
(A)
QO TANDEM
1 Polo
QO-SWN con seccionamiento simultáneo en el NEUTRO, para aplicación
en Gasolineras NOM-001 - Art. 514.5
(A) (1F + N) (2F + N)
QO - SWN
2 conductores
2/6
