1. ~1~
ELECTRICIDAD III POLIMODAL
ELECTRIDAD III
CONDUCTORES
SECCIONES MINIMA DE LOS CONDUCTORES
El reglamento establece como secciones mínimas
 Líneas principales: .............................................4 mm2.
 Líneas seccionales: .............................................2,5 mm2.
 Línea para circuitos (TUG): ................................2.5 mm2.
 Línea para circuitos (TUE): ...............................4mm2
 Línea para Iluminación: .....................................1.5 mm2.
 Derivaciones y retorno: ......................................1 mm2.
 Protector de conductor de tierra: ........................2.5 .mm2.
El reglamento establece que los conductores fabricados según Normas IRAM 2183 y barras conductoras
en los tableros sean identificados con los siguientes Colores
Neutro ....................................... Celeste
Conductor a tierra ..................... Verde – Amarillo
Fase R ...................................... Marrón
Fase S ....................................... Negro
Fase T ....................................... Rojo
Si ocurre que hay más de tres circuitos bipolares o más de un circuito tripolar, se admiten otros colores
para las fases como azul, naranja, blanco, hacen excepción por razones operativas de seguridad los
colores celeste y verde – amarillos. Además el reglamento prohíbe usar al conductor neutro para
derivaciones a tierra.
En el caso de instalaciones eléctricas monofásicas el reglamento estipula que se puede usar cualquiera de
los colores mencionado para el conductor de fase. Pero siempre debe preferirse el marrón
INTENSIDAD DE CORRIENTE ADMISIBLE
El Reglamento establece la Intensidad admisible para los conductores según normas IRAM 2183
Sección del IMax. I Nom. Capacidad de Corte del
Conductor Del Fusible
Norma IRAM [A] Interruptor [A]
2183
1 9.6 6 6
1.5 13 10 10
2.5 16 16 15
4 24 20 20
6 31 25 25
Prof. Yafar Víctor Luis

2. ~2~
ELECTRICIDAD III POLIMODAL
10 43 36 36
16 59 50 60
25 77 63 80
35 90 85 100
50 110 105 125
70 148 130 160
95 180 160 200
100 107 180 200
Recordemos una propuesta básica:
1 Disyuntor Diferencial de alta
sensibilidad
• 1 Interruptor General
• 1 o 2 interruptores
TABLERO GENERAL termomagnéticos por circuito
CIRCUITO DE CIRCUITO DE
ILUMINACION O TOMAS
CIRCUITO DE CORRIENTES
ALUMBRADO (BI) ESPECIALES (TUE)
TOMAS
CORRIENTES
GENERALES (TUG)
Para artefactos
electricos de gran
consumo
* Circuito Anular
* Circuito Radial
DEFINICIÓN DE UNA INSTALACIÓN ELÉCTRICA Y SUS
COMPONENTES EN LA VIVIENDA
Una instalación eléctrica es un conjunto de componentes eléctricos asociados con
características coordinados entre sí con una determinada finalidad. Los componentes son:
Líneas o circuitos: Conductores eléctricos, elementos de fijación (abrazaderas,
bandejas, portacables, etc.)
Equipamientos: Elementos de iluminación, Aire Acondicionado, electrodomésticos,
etc.
Elementos de Maniobra y Protección: Interruptores, disyuntores, fusibles, etc.
Prof. Yafar Víctor Luis

3. ~3~
ELECTRICIDAD III POLIMODAL
LÍNEAS PARA CIRCUITOS
Las medidas publicadas por el ENRE (Ente Regulador de la Energía Eléctrica) tienden a mejorar los
niveles de seguridad de Instalación para Iluminación y Fuerza Motriz, y a reducir los siniestros que se
producen por accidentes personales o por incendios.
La línea de circuitos es la que va desde el Tablero Seccional hasta la carga de Utilización que puede
ser a su vez un conjunto de, toma corriente de uso general (TUG), tomas corriente de Uso especial
(TUE) o un circuito de Iluminación (BI) que ya estarán de terminados por el proyecto del Inmueble.
De acuerdo con la ubicación en la Instalación, Las líneas de circuitos se clasifican en:
Línea De Alimentación
 Es la que vincula la red de la distribuidora con el medidor de la Acometida
Línea principal
 Es la que vincula el medidor con el Interruptor Termomagnético Ubicado en el tablero
principal
Línea seccional:
 Es la que vincula los Interruptores termo magnéticos de los circuitos de Iluminación (BI) y
tomas corrientes (TUG y TUE) destinados a la Utilización de las diferentes cargas del
Inmueble.
TIPOS DE CIRCUITOS DE ALIMENTACION
La clasificación según su uso y puede ser:
 Circuitos para uso generales (C.U.G).
Son circuitos monofásicos y alimentan bocas de salidas para a) alumbrado o iluminación y b) bocas
para tomacorrientes. Deben tener una protección para una corriente I de hasta 16(A) y el número de
bocas por circuitos no deben ser mayor a 15(A).
a) Circuitos de Iluminación (BI):
Son circuitos monofásicos que alimentan las bocas de salida para Iluminación, en
las bocas de Alumbrado podrán conectarse artefactos cuya corriente nominal. No
exceda los 6 (Amp.), Generalmente se lo realiza con conductores 1 mm2 de
sección el cual tiene una capacidad de carga de 6 [A].
b) Circuito para tomas corriente de Uso generales (TUG):
En estas bocas de salida podrán conectarse cargas unitarias cuya corriente nominal
no exceda los 10 [A] (televisores, equipo de audio, electrodomésticos, etc.). Los
conductores empleados aquí deben tener una sección de 2,5 mm2. Los cuales son
capaces de conducir una corriente de hasta 16 [A].
Prof. Yafar Víctor Luis

4. ~4~
ELECTRICIDAD III POLIMODAL
 Circuitos para usos especiales (C.U.E).
Son circuitos de tomacorrientes monofásicos o trifásicos que alimentaran consumos unitarios
superiores a 10(A) por ejemplo: acondicionador de aire, o bien para alimentar circuitos a la
intemperie (parques, piletas de natación, jardines, etc.). Deben tener una protección para una I no
mayor a 25(A).
Circuito para toma corriente de Uso especiales (TUE):
Estos circuitos pueden ser monofásicos o trifásicos y alimentan consumos unitarios superiores a los
10[A]. Se considera también un circuito de Uso especial a los que alimentan computadoras o algún
otro equipo donde se deba respetar una alimentación de 220[V] constante sin fluctuaciones aunque
la Inom no supere los 10[A].
También, se consideran Circuitos Especiales a aquellos que alimentan instalaciones a las intemperies
(parques, piletas de natación, jardines, quinchos, etc.). El reglamento establece que deberán
instalarse las protecciones (Interruptores Termomagnéticos) que no exceden los 25[A] por Circuito y
para, el cableado se deberán Usar conductores de 4mm2. (25[A] de carga).
 Circuitos de alimentación de conexión fija (C.A.C.F.).
Son circuitos que alimentan a directamente a determinados artefactos sin la utilización de
tomacorrientes no deben tener derivación alguna.
a) Circuito de conexión fija:
Son monofásicos o trifásicos y alimentan directamente a los consumos como Ejemplo: la
alimentación de calderas -aires AC- semis Centrales o centrales, equipo de bomba para agua potable
o servidas, montacargas, etc.. Estos circuitos que incluyen la alimentación esencial de motores
trifásicos deben estar protegidos conforme lo indica el reglamento, con dispositivos de maniobras y
protección de motores eléctricos de instalación fija. Deberán tener como mínimo un dispositivo de
maniobra de protección que permita el arranque y detención del motor mediante el cierre o
apertura de todas las fases o polos de forma simultánea y la protección de la línea de alimentación
contra sobrecargas (protección térmica) y contra cortos circuitos (protección magnética).
En el caso de los motores trifásicos de más de 1HP de potencia además de las protecciones
mencionadas deberá Utilizarse un dispositivo (guardamotores) que interrumpa el circuito de
alimentación cuando falte una fase.
ESQUEMA GENERAL DE UNA INSTALACIÓN ELÉCTRICA
Para calcular una Instalación eléctrica el reglamento considera
1) El grado de electrificación del inmueble
2) El número mínimo de circuitos necesarios
3) Los puntos mínimos de utilización
La tabla establece 3 grados de electrificación para una vivienda en función del consumo y la
superficie del inmueble
Prof. Yafar Víctor Luis

5. ~5~
ELECTRICIDAD III POLIMODAL
1) El grado de electrificación del inmueble
Grado De Electrificación Consumo Superficie Cubierta del Inmueble
MINIMA Hasta 3000 [VA] Hasta 60 m2
De 3000 [VA]
MEDIA Hasta 150 m2
a 6000 [VA]
ELEVADA Más de 6000 [VA] Más de 150 m2
2) El número mínimo de circuitos necesarios
Grado De Circuito para Bocas de Circuito para Tomas de Uso Circuito para Tomas de Uso
Electrificación Iluminación (BI) General (TUG) Especial (TUE)
MINIMA 1 1 --------
MEDIA 1 1 1
ELEVADA 2 2 2
Se advierte que aún en el caso mínimo se solicitan dos circuitos, uno para alumbrado y otro para
toma corrientes. Ello permite que en caso de falla de alguno de ellos el local siempre pueda ser
alimentado por el otro.
Así mismo, permite reforzar el circuito de toma corrientes, en donde generalmente existe una
indefinición en el tipo de aparatos que se van a conectar. No obstante A los efectos de no sobrecargar
los conductores activos de una instalación monofásica el reglamento no admite más de 15 bocas por
circuito
3) Según el grado de electrificación se deben prever como mínimo los siguientes puntos de
utilización por ambiente: Los puntos mínimos de utilización Son
Electrificación Mínima Electrificación Media y Elevada
Tipo de Ambiente
BI TUG BI TUG
Sala de Estar 1 cada 20 m2 1 cada 6 m2 1 cada 20 m2 1 cada 6 m2
Comedor 1 cada 20 m2 1 cada 6 m2 1 cada 20 m2 1 cada 6 m2
Dormitorios 1 cada 20 m2 2 cada 6 m2 1 cada 20 m2 3 cada 6 m2
Cocina 1 cada 20 m2 3 cada 6 m2 2 cada 20 m2 3 cada 6 m2
Baños 1 cada 20 m2 1 cada 6 m2 2 cada 20 m2 1 cada 6 m2
Vestíbulo 1 cada 20 m2 1 cada 6 m2 2 cada 20 m2 1 cada 12 m2
Pasillos 1 cada 20 m2 ------------- 1 cada 20 m2 1 cada 5 m2
Prof. Yafar Víctor Luis

6. ~6~
ELECTRICIDAD III POLIMODAL
Dentro de esta cañería se pueden disponer hasta 6 conductores Activos o sea 3 circuitos
monofásicos.
La condición operativa que se debe respetar es que la suma de las intensidades en cada circuito NO
supere los 20 Amp.
Determinación de la Demanda
El cálculo de la carga por unidad de vivienda se realiza conforme al siguiente razonamiento.
1) Determinación de la cantidad de bocas de iluminación y de tomas corrientes (TUG) para cada
ambiente y en función de las necesidades que manifiestan cada cliente.
2) Determinación de número de circuitos necesarios.
3) Determinación de la carga probable según el factor de simultaneidad (fs) que corresponde.
Cálculo de la carga de cada circuito
El reglamento determina la carga eléctrica para cada circuito monofásico tomando base los valores
mínimos detallados por factores de simultaneidad (fs) establecidos en el mismo, en función del tipo
de circuito y de su destino.
Para circuitos (TUG) y (TUE) la potencia se determina de acuerdo a la siguiente tabla.
Oficinas, Negocios,
Hoteles, Escuelas,
Tipos de Circuitos Uso Ambiental Espacios comunes con
Hospitales
Iluminación
66% de la Σ de todos los 75% de la Σ de las 90% de la Σ de las
puntos de utilización potencias requeridas potencias requeridas
Circuito (BI)
previstos sin datos se por todos los puntos de por todos los puntos de
considera 125 [VA] utilización previstas utilización previstas
225 [VA] 225 [VA] 225 [VA]
Circuito (TUG) Tomas y Fichas para Tomas y Fichas para Tomas y Fichas para
10 [A] 10 [A] 10 [A]
2750 [VA] 2750 [VA] 2750 [VA]
Circuito (TUE) Tomas y Fichas para Tomas y Fichas para Tomas y Fichas para
16 [A] 16 [A] 16 [A]
La norma exige 2750 VA (12,5 A en 220 V c a) pero se considera conveniente adoptar 3520 VA (16 A
en 220 V c a).
Consumos de los equipamientos más usuales
Electrodomésticos Potencia (Watt)
Lámpara incandescente 60 - 100
Prof. Yafar Víctor Luis

7. ~7~
ELECTRICIDAD III POLIMODAL
Televisor 60 - 300
Heladera 400 - 800
Acondicionador de aire 4000 - 6000
Microondas 800 - 1500
Cafeteras 500 - 1200
Computadores personales 200 - 600
Equipos de sonido 30 - 100
Motores grandes (más de 1/2 Hp) 1000 por HP *
Motores medianos (1/2 Hp) 450 - 600 *
Motores pequeños (1/4 Hp) 300 - 400 *
Planchas de ropa 600 - 1200
Secadores de cabello 250 - 1200
Ventiladores 50 - 350
* = aproximado
Para calcular el costo de funcionamiento de cada equipamiento se divide la potencia en Watt
por 1000 para obtenerla en kilowatt; luego se multiplica por el costo del Kilowatt hora para
saber el costo de operación de una hora.
Como ejemplo una carga de 1000 Watt = 1 KW con una tarifa de 0,08 $ / KW hora nos daría un
costo de consumo de 8 centavos por hora.
Ejemplo de Tabla Orientativos para formar un circuito TUG
Aspiradora ------------------------------ 1,40 [A] ----------------- 308 [VA]
Batidora -------------------------------- 0,80 [A] ----------------- 176 [VA]
Cafetera -------------------------------- 2,30 [A] ----------------- 506 [VA]
Enceradora ----------------------------- 1,50 [A] ----------------- 330 [VA]
Equipo de Audio ---------------------- 0,90 [A] ------------------ 148 [VA]
Hervidor Eléctrico -------------------- 2,30 [A] ----------------- 506 [VA]
Heladera ------------------------------- 2,60 [A] ------------------ 572 [VA]
Ventilador Grande ------------------- 1,50 [A] ------------------ 330 [VA]
___________________________ _________________ ________
TOTAL ........................................... 13,30 [A]..................... 2926 [VA]
Usamos un Coeficiente de Simultaneidad… fs = 0,75
2926 [VA] x 0,75 = 2194
2194 < 2200
En este ejemplo podemos ver que no sobrepasamos los 16 Amp. O los 2200 [VA] por circuito que
establece el reglamento usando un Coeficiente de Simultaneidad… fs = 0,75 para un circuito que
tenga 15 bocas como máximo
Ejemplo para un circuito TUE
Prof. Yafar Víctor Luis

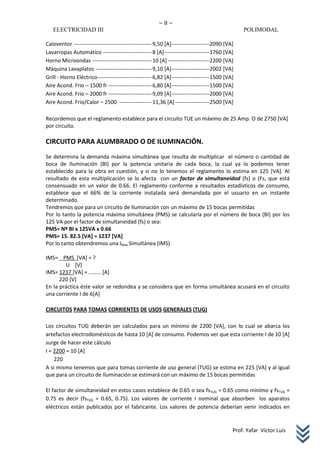

8. ~8~
ELECTRICIDAD III POLIMODAL
Caloventor ------------------------------------------- 9,50 [A] ---------------------2090 [VA]
Lavarropas Automático --------------------------- 8 [A] -------------------------1760 [VA]
Horno Microondas --------------------------------- 10 [A] -----------------------2200 [VA]
Máquina Lavaplatos ------------------------------- 9,10 [A] ---------------------2002 [VA]
Grill - Horno Eléctrico ------------------------------ 6,82 [A] ---------------------1500 [VA]
Aire Acond. Frio – 1500 fr ------------------------ 6,80 [A] ---------------------1500 [VA]
Aire Acond. Frio – 2000 fr ------------------------ 9,09 [A] ---------------------2000 [VA]
Aire Acond. Frio/Calor – 2500 ------------------ 11,36 [A] -------------------2500 [VA]
Recordemos que el reglamento establece para el circuito TUE un máximo de 25 Amp. O de 2750 [VA]
por circuito.
CIRCUITO PARA ALUMBRADO O DE ILUMINACIÓN.
Se determina la demanda máxima simultánea que resulta de multiplicar el número o cantidad de
boca de Iluminación (BI) por la potencia unitaria de cada boca, la cual ya lo podemos tener
establecido para la obra en cuestión, y si no lo tenemos el reglamento lo estima en 125 [VA]. Al
resultado de esta multiplicación se lo afecta con un factor de simultaneidad (fs) o (Fs, que está
consensuado en un valor de 0.66. El reglamento conforme a resultados estadísticos de consumo,
establece que el 66% de la corriente instalada será demandada por el usuario en un instante
determinado.
Tendremos que para un circuito de Iluminación con un máximo de 15 bocas permitidas
Por lo tanto la potencia máxima simultánea (PMS) se calcularía por el número de boca (BI) por los
125 VA por el factor de simultaneidad (fs) o sea:
PMS= Nº BI x 125VA x 0.66
PMS= 15. 82.5 [VA] = 1237 [VA]
Por lo tanto obtendremos una IMax Simultánea (IMS)
IMS= PMS [VA] = ?
U [V]
IMS= 1237 [VA] = ……… [A]
220 [V]
En la práctica éste valor se redondea y se considera que en forma simultánea acusará en el circuito
una corriente I de 6[A]
CIRCUITOS PARA TOMAS CORRIENTES DE USOS GENERALES (TUG)
Los circuitos TUG deberán ser calculados para un mínimo de 2200 [VA], con lo cual se abarca los
artefactos electrodomésticos de hasta 10 [A] de consumo. Podemos ver que esta corriente I de 10 [A]
surge de hacer este cálculo
I = 2200 = 10 [A]
220
A si mismo tenemos que para tomas corriente de uso general (TUG) se estima en 225 [VA] y al igual
que para un circuito de Iluminación se estimará con un máximo de 15 bocas permitidas
El factor de simultaneidad en estos casos establece de 0.65 o sea fsTUG = 0.65 como mínimo y fsTUG =
0.75 es decir (fsTUG = 0.65, 0.75). Los valores de corriente I nominal que absorben los aparatos
eléctricos están publicados por el fabricante. Los valores de potencia deberían venir indicados en
Prof. Yafar Víctor Luis

9. ~9~
ELECTRICIDAD III POLIMODAL
*VA+, pues la potencia expresada en Watt *W+ en función del factor de potencia (cos φ), el cual lo
deberemos tomar como 0.9
Se puede tomar como consideración general que la potencia unitaria demandada por un equipo
eléctrico de un circuito TUG, está en el orden de los 225 [VA] por lo tanto la
PMS = Nº de TUG x 225 [VA] x fs
PMS = 15 x 225 x 0.65 = 2193.75 [VA]
Vemos que este valor corresponde por debajo de los 2200 [VA] que habíamos considerado para cada
circuito TUG que nos determina el reglamento.
CIRCUITOS PARA TOMAS CORRIENTES PARA USOS ESPECIALES (TUE)
Se considera para estos circuitos un consumo mínimo de 2750 [VA] en 220 [V]que es lo mismo que
decir una corriente de:
I = 2750 [VA] = 12.5 [A]
220 [V]
RECODAR
Corriente Alterna como Tensión Alterna – que es la que entra al domicilio es P aparente
Esta formada P activa (Pc) y P reactiva (Pr)
Pr [VA]
P a ≈ Pc Ideal para
φ EDET
P c [VA]
Pc es la potencia que sirve pero produce otras cosas, calor, disipación, etc. En los motores la potencia
que se transforma en mecánica es Pc. En la suma vectorial de Pa = Pc + Pr
Pc = Pa . cos φ
Pr = Pa . sen φ
Se tiene
Pa = Pc [W]
cos φ
Cte =__1__ = 1.11 Pa = Pc . Cte
0.9
Prof. Yafar Víctor Luis

10. ~ 10 ~
ELECTRICIDAD III POLIMODAL
6 DE SEPTIEMBRE DE 2010
sica
Catálogo Digital de Electricidad y Productos Eléctricos
Interruptores Termomagnéticos
DESCRIPCIÓN, DETALLES E IMÁGENES:
Para perfil DIN 240/415 VCA
INTENSIDAD CLASE UNIPOLAR BIPOLAR TRIPOLAR TETRA POLAR
1 C 782101 762201 782301 782401
2 c 782102 782202 782302 782402
3 C 782103 7B2203 782303 782403
5 c 782105 782205 782305 782405
10 c 782110 7B2210 782310 782410
15 c 782115 782215 782315 782415
20 c 782120 7B2220 782320 782420
25 c 782125 782225 782325 782425
32 c 782132 782232 782332 782432
40 c 782140 782240 782340 782440
50 c 782150 782250 782350 782450
Prof. Yafar Víctor Luis

11. ~ 11 ~
ELECTRICIDAD III POLIMODAL
63 c 782163 782263 782363 782463
80 D 762180 782280 782380
100 D 782100 782200 782300
sica
Catalogo Digital de Electricidad y Productos Eléctricos
g Volver «I CatAlooo -.- Sica
J§ SUBSU6RO: Térmica» y Dityuntgret
DESCRIPCIÓN, DETALLES E IMÁGENES:
Sin protección termo magnética - Sensibilidad 0,03 Amp. -Linea Sicalimrt -240/415 VCA
Interruptor diferencial
BIPOLARES
2X25A / 2X40A / 2X63A
TETRAPOLARES
4X40A/4X63A
Prof. Yafar Víctor Luis

12. ~ 12 ~
ELECTRICIDAD III POLIMODAL
I Material y Equipo Eléctrico
FEDERAL PACIFIC
Schneider Electric
INTERRUPTORES
TERMO/MAGNÉTICOS STAB-LOK
Aplicación:
Los Interruptores para usos residencial son del tipo termomagnetico en caja moldeada. Est án diseñados tanto para la
protección automática de sobré corriente como para la conexión y desconexión de cargas eléctricas. Pueden ser utilizados en
circuitos alimentadores principales o en circuitos derivados.
Los Stab - lok que se instalan en gabinetes, ya sea en forma individual o agrupados para integrar tableros de alumbrado.
Descripción:
Los interruptores Stab-lok tipos NA y NC son del tipo de enchufar y los NB son del tipo atornillare es decir estos no tienen
lengüeta de enchufe y en su lugar disponen de una terminal que se atornilla al conector fijo montado en el tablero.
Características: I
• Fácilmente visible en la manija de Ion, operación, que indican (cerrado- Abierto) y la
calibración en amperes. qi
• Restablecimiento automático. Cuando el interruptor se dispara, la manija se mueve a la posición de abierto, facilitando el
restablecimiento a la posición de cerrado.
• Mecanismo de disparo libre: El interruptor dispara por sobre corriente aun cuando la manija este retenida en la posición de
cerrado. No podrá alterarse la calibración y dañarse el mecanismo mediante movimientos que se apliquen a la manija.
• Lengüeta de conexión o enchufe: Diseñada para aplicar presión en cuatro puntos de contacto con el conector fijo. Permite
fácil montaje en campo y contacto positivo sin necesidad de mantenimiento.
• Caja moldeada: Con resina de alto impacto y características dieléctricas y térmicas adecuadas a condiciones extremas y con
ventilas Reflectoras para liberar sin peligro los gases que se forman eventualmente por arqueo.
El color de la palanca indica la capacidad en amperes: Azul 15 Amps, Roja 20 Amps; Verde 30 Amps; Gris 40 Amps; y Negra 50
Amps.
MERLIN GERIN
Schneider Electric
Interruptores montaje universal MULTI 9 de MERLIN GERIN pueden ser montados individualmente en gabinetes o
sobre riel Din agrupados o no según se requiera. La capacidad intemjptiva es de 10,000 Amps. RMS.
Un polo Dos polos Tres polos Tres polos + N
Marco Amps Momtaje
120/240 VCA 220/240 VCA 220/440 VCA 220/440 VCA
Prof. Yafar Víctor Luis

13. ~ 13 ~
ELECTRICIDAD III POLIMODAL
10,000 Amps 10,000 Amps 10,000 Amps 10,000 Amps
RMS RMS RMS RMS
6 12387 21859
10 12388 21860
16 12389 21861
20 12390 21862
K32 a 25 Riel DIN 12391 21863
32 12392 21864
40 12393 21865
50 12383 12385
63 12384 12386
Prof. Yafar Víctor Luis

14. ~ 14 ~
ELECTRICIDAD III POLIMODAL
SIMBOLOGIA DE LOS ELEMENTOS Y ACCESORIOS SEGÚN NORMA IRAM
Llave Termomagnética
Fusible
Tablero Principal
Tablero Seccional
Llave o Módulo de 1 punto o efecto
Llave o Módulo de 2 punto o efecto
Llave o Módulo de 3 punto o efecto
Llave o Módulo Conmutador o de Combinación
Llave o Módulo Conmutador Inversor de 4 Vias
Boca de Techo
Boca de Pared
Toma Corriente con ficha de toma (2P+T)
M Medidor Eléctrico
Toma Para Teléfono
T
TV Toma para Televisión
Pulsador o Timbre de Campanilla
Timbre o Campanilla
Prof. Yafar Víctor Luis
