Este documento presenta un ejercicio sobre tolerancias dimensionales. Consiste en indicar el tipo de ajuste y calcular desviaciones, diámetros superior e inferior, tolerancias y juegos o aprietos límites para ocho expresiones de tolerancias dimensionales ISO que se enumeran.

1. ToleranciasTolerancias
DimensionalesDimensionales
Ejercicio 1Ejercicio 1
EspecificacionesEspecificaciones
dimensionales ydimensionales y
toleranciastolerancias

2. GD&T Tolerancias dimensionales - Ejercicio 1 2

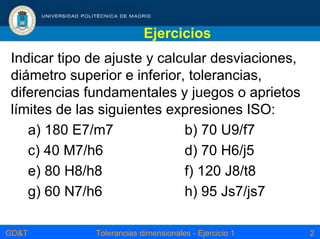

Ejercicios
Indicar tipo de ajuste y calcular desviaciones,
diámetro superior e inferior, tolerancias,
diferencias fundamentales y juegos o aprietos
límites de las siguientes expresiones ISO:
a) 180 E7/m7 b) 70 U9/f7
c) 40 M7/h6 d) 70 H6/j5
e) 80 H8/h8 f) 120 J8/t8
g) 60 N7/h6 h) 95 Js7/js7

3. GD&T Tolerancias dimensionales - Ejercicio 1 3

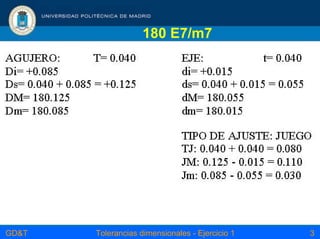

180 E7/m7

4. GD&T Tolerancias dimensionales - Ejercicio 1 4
70 U9/f7

5. GD&T Tolerancias dimensionales - Ejercicio 1 5
40 M7/h6

6. GD&T Tolerancias dimensionales - Ejercicio 1 6

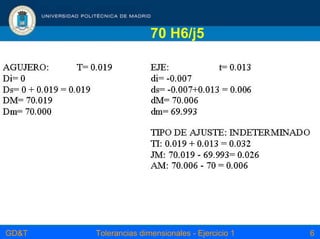

70 H6/j5

7. GD&T Tolerancias dimensionales - Ejercicio 1 7

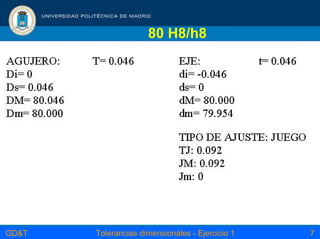

80 H8/h8

8. GD&T Tolerancias dimensionales - Ejercicio 1 8

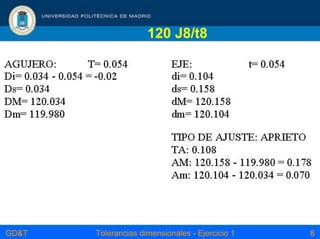

120 J8/t8

9. GD&T Tolerancias dimensionales - Ejercicio 1 9

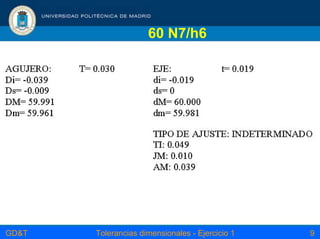

60 N7/h6

10. GD&T Tolerancias dimensionales - Ejercicio 1 10

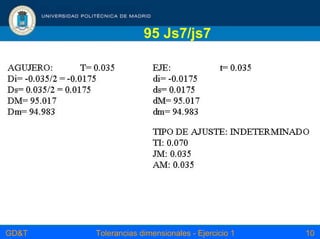

95 Js7/js7
