Este documento describe un módulo NWA-014550 que proporciona conmutación de protección para sistemas de telecomunicaciones. El módulo realiza la conmutación de señales de datos y protección en terminales de transmisión y distribución en terminales de recepción. Solo hay disponible un tipo de módulo que es aplicable a sistemas N+1, de doble trayectoria y de reserva en caliente.

1. RADIO SDH DMR5000 ROI-S06323-051S
Mayo 2007
NWA-014550[ ] Distribuidor TX SW-RX
(TR DIST)
1. GENERALIDADES
El módulo NWA-014550[ ] TR DIST es montado en el equipo 5000S SDH MDP-150MB( )-
900D y proporciona la conmutación de protección para sistemas N+1, Trayectoria doble (Twin
path) y Reserva en Caliente (Hot Standby).
En la terminal de transmisión, este módulo realiza la conmutación de la señal de datos principal
desde el canal Regular para el canal de Protección y en la terminal de Recepción, este distribuye
la señal recibida desde el canal de Protección hacia cada canal Regular.
La conmutación es controlada por el SWO PROC.
2. TIPO DE MODULO
Solamente un tipo (Tipo 001) del módulo TR DIST está disponible. Los sistemas aplicables son
listados en la Tabla 1 siguiente.
Tabla 1 Tipo de Módulo TR DIST
Tipo de Módulo Sistema Aplicable
NWA-014550-001 Terminal en
• Sistema N+1
• Sistema 1+1 Trayectoria Doble -Twin Path
• Sistema Reserva en Caliente -Hot Standby
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
-1-

2. -2-
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
3.
ROI-S06323
[From BB BUS]
BB DOWN DATA, FPLS, CLK
BB UP DATA BB INTFC TX UP DATA 1 to 4, CLK, FPLS
[To UPPER TR DIST]
From INTFC
DIAGRAMA DE BLOQUES FUNCIONAL
Working/ DATA,
TX DATA 1 to 4, CLK, FPLS (SYS1 W) Protection
TX DATA 1 to 4, CLK, FPLS (SYS1 P) FPLS,CLK
SEL
TX DATA 1 to 4, CLK, FPLS (SYS2 W) Working/
Protection CLK/FPLS PHASE SYNC TX OUT DATA 1 to 4, CLK, FPLS
TX DATA 1 to 4, CLK, FPLS (SYS2 P) SEL
SEL [To MODEM]
TX DATA 1 to 4, CLK, FPLS (SYS3 W) Working/
TX DATA 1 to 4, CLK, FPLS (SYS3 P) Protection
SEL
Working/ TX SW
TX DATA 1 to 4, CLK, FPLS (SYS4 W)
TX DATA 1 to 4, CLK, FPLS (SYS4 P) Protection
SEL
TX DATA 1 to 4, CLK, FPLS (SYS5 W) Working/
TX DATA 1 to 4, CLK, FPLS (SYS5 P) Protection PLL ALM
SEL
[From LOWER TR DIST] TX SW OPR
TX DATA 1 to 4, CLK, FPLS
(LOWER) PLL
VCO TX ACS OPR
[From CLK]
LEFT CLK, FPLS
RIGHT CLK, FPLS
CLK SEL RX ACS OPR
SWO PROC
[From SWO PROC]
STD AL DOWN DATA, FPLS, CLK [To SWO PROC]
SWO PROC DATA OUT
EXT AL DOWN DATA, FPLS, CLK SWO PROC Interface
Other PANEL ALARM, etc.
[From INTFC, MODEM] [To MODEM, INTFC]
Other PANEL ALARM etc.
[From CTRL BUS]
CTRL DOWN DATA, FPLS, CLK OAM&P Interface CTRL UP DATA, FPLS
[To CTRL BUS]
RX DIST
[To INTFC]
[From MODEM]
RX OUT DATA 1 to 4, CLK, FPLS (S1W)
RADIO SDH DMR5000
RX DATA 1 to 4, CLK, FPLS (PROT)
RX OUT DATA 1 to 4, CLK, FPLS (S1P)
RX SEL RX OUT DATA 1 to 4, CLK, FPLS (S2W)
[From UPPER TR DIST] RX OUT DATA 1 to 4, CLK, FPLS (S2P)
RX DATA 1 to 4, CLK, FPLS (UPPER) RX OUT DATA 1 to 4, CLK, FPLS (S3W)
RX OUT DATA 1 to 4, CLK, FPLS (S3P)
RX OUT DATA 1 to 4, CLK, FPLS (S4W)
RX OUT DATA 1 to 4, CLK, FPLS (S4P)
RX OUT DATA 1 to 4, CLK, FPLS (S5W)
RX OUT DATA 1 to 4, CLK, FPLS (S5P)
RX OUT DATA 1 to 4, CLK, FPLS (LOWER)
[To LOWER TR DIST]

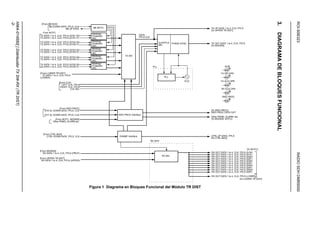

Figura 1 Diagrama en Bloques Funcional del Módulo TR DIST

3. RADIO SDH DMR5000 ROI-S06323
4. INTERFACES
Las interfaces principales del módulo TR DIST son como sigue:
(1) Interfaces Interiores del Bastidor - Rack
• Entrada TX DATA1-4, FPLS, CLK (desde [ ]INTFC) : LVTTL
• Salida TX OUT DATA, FPLS, CLK (hacia MODEM) : LVTTL
• Entrada RX DATA, FPLS, CLK (desde MODEM) : LVTTL
• Salida RX OUT DATA1-4, FPLS CLK (hacia [ ]INTFC) : LVTTL
• Entrada CLK, FPLS, SEL (desde CLK) : LVTTL
• Interfáz CTRL BUS (desde/hacia CTRL) : RS-485
• Interfáz SWO PROC (desde/hacia SWO PROC)
Entrada/Salida STD AL DATA/FP/CLK : LVTTL
Entrada/Salida EXT AL DATA/FP/CLK : RS-422
• Interfáz BB SW CTRL BUS (desde/hacia BB SW CTRL): RS-422
(2) Interfaces del Bastidor - Rack
• Entrada TX DATA1-4, FPLS, CLK (Lower) (desde TR DIST):LVDS
• Entrada TX DATA1-4, FPLS, CLK (Lower) (desde TR DIST):LVDS
• Salida TX UP DATA1-4, FPLS, CLK (hacia TR DIST) : LVDS
• Entrada RX UP DATA/FPLS, CLK (desde Upper TR DIST):LVDS
• Salida RX LOW DATA/FPLS, CLK (hacia Lower TR DIST):LVDS
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
-3-

4. ROI-S06323 RADIO SDH DMR5000
5. PRINCIPIOS DE OPERACION
Esta sección explica la operación funcional. Referirse a la Figura 1 Diagrama en Bloques.
(1) Generalidades
Este módulo es montado en el equipo terminal y puede ser usado en las configuraciones
siguientes:
(a) Configuración del Sistema N+1
En la sección de transmisión (TX), este selecciona ya sea la señal de datos del canal
regular ó el canal de protección por el comando de conmutación desde el módulo SWO
PROC y ajusta la diferencia de fase entre cada canal que puede estar sincronizado. La
señal de datos seleccionada es enviada al módulo MODEM en el canal de protección.
En la sección de recepción (RX), este distribuye la señal de datos de salida desde el canal
de protección a cada canal regular.
(b) Configuración del Sistema Reserva en Caliente - Hot Standby, Sistema Trayectoria Doble
-Twin Path
En la Sección TX, la señal de datos desde el canal regular es siempre conmutado al canal
de protección y, por lo tanto, la señal de datos es transmitida en paralelo en ambos canales
regular y de protección.
En la Sección RX, la señal de datos desde el canal de protección es entregada al canal
regular todo el tiempo.
(2) Selección Trabajo/Protección
En un sistema que tiene una configuración de módulo [ ]INTFC redundante, la señal de
datos desde ya sea el módulo [ ]INTFC de trabajo ó el de protección es seleccionado por
una señal de control desde el módulo BB SW CTRL.
(3) TX SW
Este conmuta el canal regular necesario hacia el canal de protección.
En configuraciones de sistemas Reserva en Caliente - Hot Standby ó Trayectoria Doble -
Twin path, este conmutador selecciona el canal Regular 1 (esto es, SYS2) todo el tiempo.
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
-4-

5. RADIO SDH DMR5000 ROI-S06323
(4) Selección CLK/FPLS
La selección de CLK y F PLS de refencia son ejecutadas en el modo RST. El CLK y F
PLS que pertenece a la señal de datos a ser transmitida es seleccionada. Ambos CLK y F
PLS desde el módulo CLK no necesitan ser usados.
(5) Sincronización de Trama
Ya que cada señal de datos del canal regular puede tener una fase diferente, esto ajusta la
diferencia de fase de la señal de datos entrante, usando un circuito de memoria y la señal
de datos la cual ha sido sincronizada en fase a las señales CLK y F PLS, es entonces
enviada a la salida.
(6) RX DIST
Cuando este módulo es montado en el Rack 1, distribuye la señal de datos del canal de
protección hacia cada canal regular así como a los Rack 2, 3 y 4.
Cuando este módulo es montado en el Rack 2, 3 ó 4, la señal de datos aplicada desde el
TR DIST en el Rack 1 es distribuida hacia cada canal regular dentro del bastidor y al Rack
inferior.
(7) Interfáz OAM & P
Se proporciona un BUS de conexión con el módulo CTRL para el reporte de varios
ajustes, controles, e información de alarmas y estados del módulo.
(8) Interfáz SWO PROC
Se proporciona una conexión BUS con el módulo CTRL para transferir el control del
canal de conmutación y la información de respuesta de la conmutación del canal hacia/
desde el módulo SWO PROC.
(9) BB INTFC
Se proporciona una conexión BUS con el módulo BB SW CTRL para transferir el control
de la conmutación y la respuesta de conmutación en sistemas con módulo [ ] INTFC en
configuración redundante (Trabajo/Protección).
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
-5-

6. ROI-S06323 RADIO SDH DMR5000

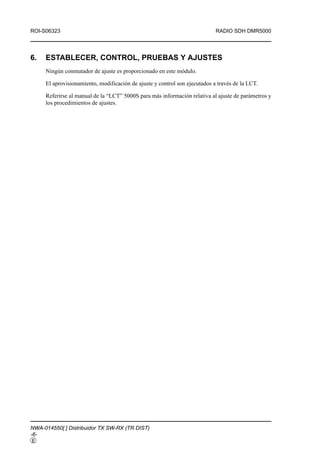

6. ESTABLECER, CONTROL, PRUEBAS Y AJUSTES
Ningún conmutador de ajuste es proporcionado en este módulo.
El aprovisionamiento, modificación de ajuste y control son ejecutados a través de la LCT.
Referirse al manual de la “LCT” 5000S para más información relativa al ajuste de parámetros y
los procedimientos de ajustes.
NWA-014550[ ] Distribuidor TX SW-RX (TR DIST)
-6-
