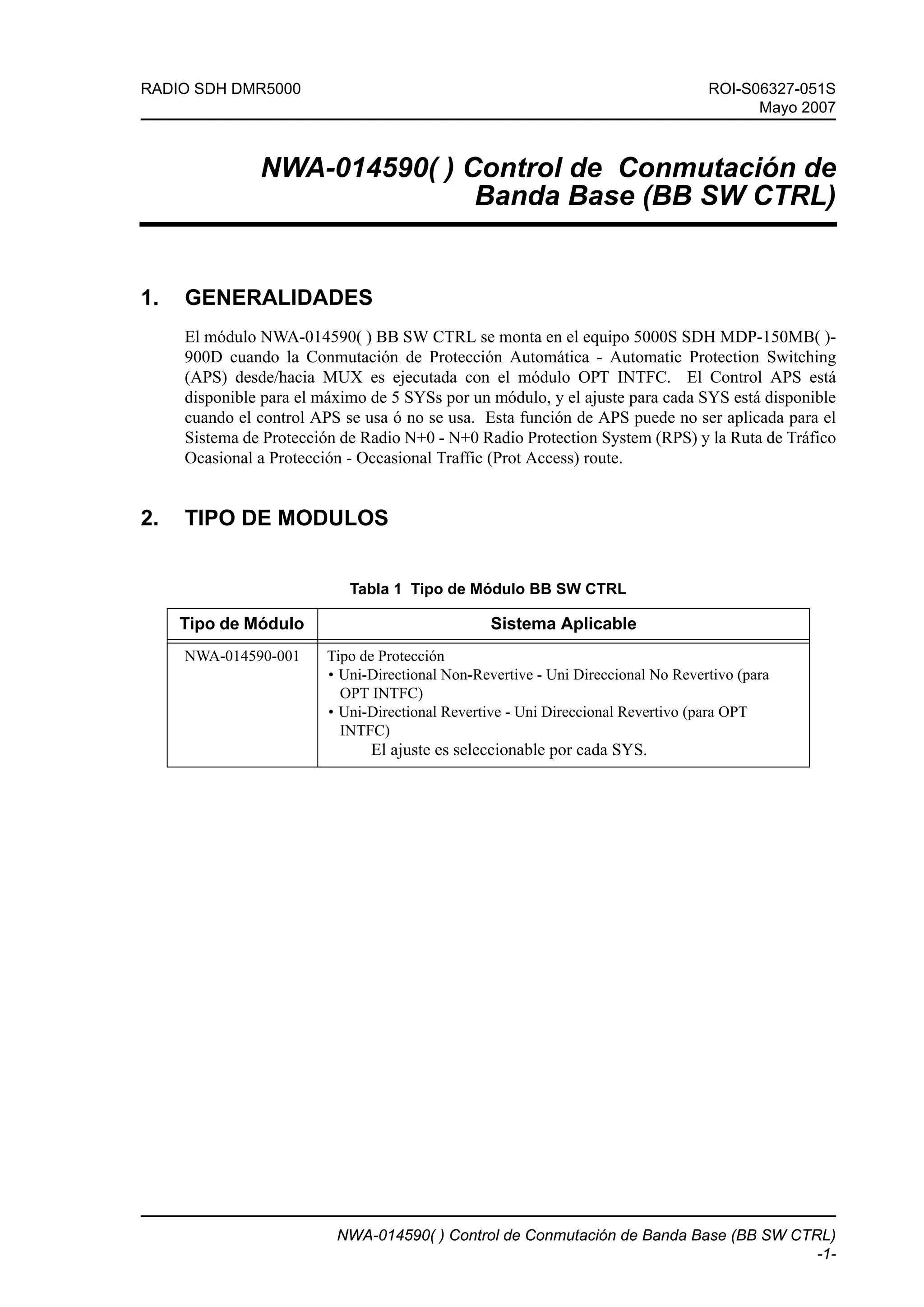

1. GENERALIDADES
El módulo NWA-014590( ) BB SW CTRL se monta en el equipo 5000S SDH MDP-150MB( )-
900D cuando la Conmutación de Protección Automática - Automatic Protection Switching
(APS) desde/hacia MUX es ejecutada con el módulo OPT INTFC. El Control APS está
disponible para el máximo de 5 SYSs por un módulo, y el ajuste para cada SYS está disponible
cuando el control APS se usa ó no se usa. Esta función de APS puede no ser aplicada para el
Sistema de Protección de Radio N+0 - N+0 Radio Protection System (RPS) y la Ruta de Tráfico
Ocasional a Protección - Occasional Traffic (Prot Access) route.
2. TIPO DE MODULOS
Tabla 1 Tipo de Módulo BB SW CTRL
Tipo de Módulo Sistema Aplicable
NWA-014590-001 Tipo de Protección
• Uni-Directional Non-Revertive - Uni Direccional No Revertivo (para
OPT INTFC)
• Uni-Directional Revertive - Uni Direccional Revertivo (para OPT
INTFC)
El ajuste es seleccionable por cada SYS.
NWA-014590( ) Control de Conmutación de Banda Base (BB SW CTRL)
-1-

2. ROI-S06327 RADIO SDH DMR5000
3. DIAGRAMA DE BLOQUES
El Diagrama en Bloques Funcional del módulo BB SW CTRL es mostrado en la Figura 1.
To OPT INTFC BUS
ONLINE DATA
From OPT INTFC
SF/SD A-E
SW REQ ONLINE
INTFC CONTROL
SF/SD A-E
APS
ALM
CONTROL
LED
CONTROL
SW FAIL
REMOTE
COMMAND
INTFC
SYS A
From CTRL BUS SYS B
SYS C
SYS D
DATA, CLK, FPLS SYS E
OAM & P
INTFC
DATA, FPLS
OSC
Figura 1 Diagrama en Bloques Funcional del Módulo BB SW CTRL
-2-

3. RADIO SDH DMR5000 ROI-S06327
4. INTERFACES
(1) Interfaces Interiores del Bastidor
• SF, SD, STS Input (desde OPT INTFC, MODEM, TR DIST): LVTTL
• Entrada ACT (desde OPT INTFC, MODEM, TR DIST, CTRL): Colector Abierto
• ONLINE Control BUS (hacia OPT INTFC, MODEM, TR DIST):RS-422
• CTRL INTFC (desde/hacia CTRL): RS-485
-3-

4. ROI-S06327 RADIO SDH DMR5000
5. PRINCIPIOS DE OPERACION
Esta sección explica la operación funcional del módulo BB SW CTRL. Referirse a la Figura 1
Diagrama en Bloques del módulo.
(1) Generalidades
El módulo BB SW CTRL se monta por bastidor y ejecuta el control de la Protección de la
Línea - Line Protection cuando el OPT INTFC está montado.
Esta función está disponible para la dirección MUX para realizar la Conmutación de
Protección Automática - Automatic Protection Switching (APS) hacia el canal regular en
la configuración N+1, Twinpath - Trayectoria Doble, Hot Standby - Reserva en Caliente
en RTS del 5000S.
El control APS es posible con un módulo para el máximo de 5 SYSTEMs y puede ser
dado para el respectivo SYSTEM si el control de la Protección de la Línea - Line
Protection es Used - Usado ó Not Used. - No Usado
Los protocolos de conmutación soportados con el módulo son como sigue.
Para el OPT INTFC
G.841 Anexo. B 1+1 Uni-directional Non-revertive.
G.841 Anexo. B 1+1 Uni-directional Revertive.
(2) SW REQ INTFC
Este es un circuito de detección de la Solicitud de Conmutación - Switching Request en el
lado local y la solicitud de conmutacion es decidida en la información detectada de la
Señal Degradada - Signal Degraded (SD) y la Señal de Falla - Signal Fail (SF)
dependiendo sobre la calidad del canal.
Las condiciones SD y SF son como sigue.
SF LOS (desde MUX), LOF (desde MUX), UNIT FAIL
SD B1 SD (desde MUX)
(3) INTERFAZ DE COMANDO REMOTO
Recibe la señal de control de conmutación Manual/Forzada - Manual/Forced desde la
PNMSj etc. vía CTRL BUS y envía el resultado recibido hacia la sección de control del
MSP.
-4-

5. RADIO SDH DMR5000 ROI-S06327
(4) CONTROL APS
Juzga la información de control en línea que está basada en las varias informaciones
aplicadas desde el SW REQ y REMOTE COMMAND INTERFACE.
(5) CONTROL EN LINEA
La información de control en línea la cual es decidida en el APS CONTROL es
controlada y enviada a cada módulo a través de ONLINE BUS con una señal en serie. En
el APS CONTROL, se genera y multiplexa la señal en serie con el formato ONLINE BUS
hecho desde la información APS CONTROL para el respectivo SYSTEM.
(6) CONTROL DE LED
Control el LED On/Off de acuerdo con la información desde cada bloque.
ALM: Se enciende cuando el módulo esta fallado.
SW FAIL: Se enciende cuando la conmutación MSP tiene problema en cualquier
SYS A al SYS E.
(7) RESET SW, NORMAL/PROTECT SW
El RESET SW se proporciona para restaurar la operación total del módulo, por lo tanto,
no se usa normalmente. El NORMAL/PROTECTION SW se proporciona para prevenir
los errores de operación cuando se inserta/extrae el módulo en mantenimiento. Puede ser
ajustado a la posición PROTECT - PROTECCION antes de insertar/extraer el módulo BB
SW CTRL, OPT INTFC, MODEM y TR DIST hacia/desde el equipo.
(8) OAM & P INTFC
Este es un circuito de INTFC para ejecutar los varios ajustes y control del módulo al
conectarse hacia el módulo CTRL vía CTRL BUS. Varias informaciones del Monitoreo
de Comportamiento - Performance Monitor (PMON ) es también informado vía el CTRL
BUS.
-5-

6. ROI-S06327 RADIO SDH DMR5000
6. CONTROLES
Ningún conmutador de ajuste es proporcionado en el módulo BB SW CTRL.
El aprovisionamiento, modificación de ajuste y control son ejecutados a través de la PNMTj.
Para el ajuste de los itemes y la operación de control detallada, referirse al manual separado de
la “PNMTj” 5000S para más información relativa al ajuste de la operación.
