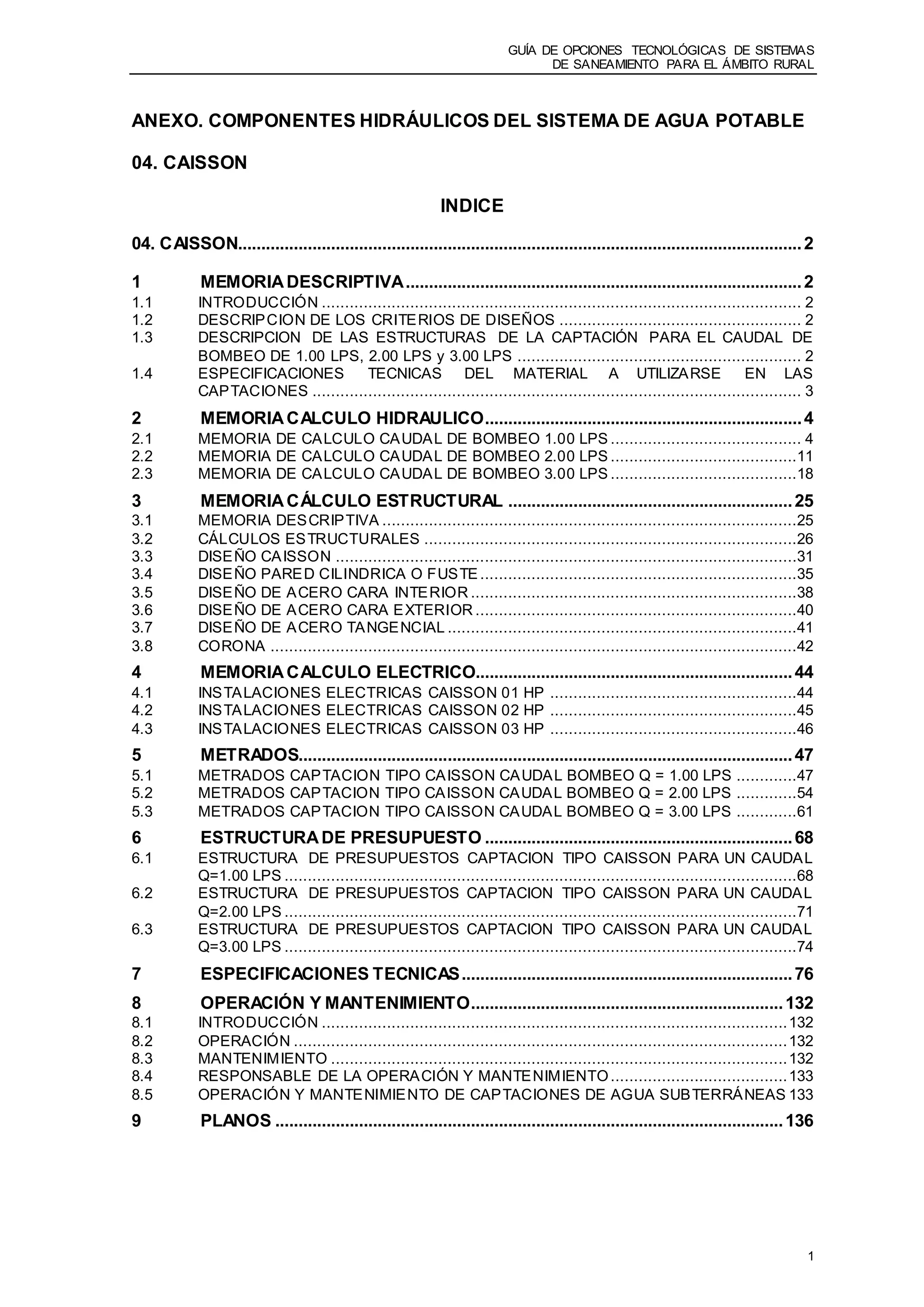

1. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
1
ANEXO. COMPONENTES HIDRÁULICOS DEL SISTEMA DE AGUA POTABLE
04. CAISSON
INDICE
04. CAISSON.........................................................................................................................2
1 MEMORIADESCRIPTIVA.....................................................................................2
1.1 INTRODUCCIÓN ....................................................................................................... 2
1.2 DESCRIPCION DE LOS CRITERIOS DE DISEÑOS .................................................... 2
1.3 DESCRIPCION DE LAS ESTRUCTURAS DE LA CAPTACIÓN PARA EL CAUDAL DE
BOMBEO DE 1.00 LPS, 2.00 LPS y 3.00 LPS ............................................................. 2
1.4 ESPECIFICACIONES TECNICAS DEL MATERIAL A UTILIZARSE EN LAS
CAPTACIONES ......................................................................................................... 3
2 MEMORIACALCULO HIDRAULICO....................................................................4
2.1 MEMORIA DE CALCULO CAUDAL DE BOMBEO 1.00 LPS ......................................... 4
2.2 MEMORIA DE CALCULO CAUDAL DE BOMBEO 2.00 LPS ........................................11
2.3 MEMORIA DE CALCULO CAUDAL DE BOMBEO 3.00 LPS ........................................18
3 MEMORIACÁLCULO ESTRUCTURAL .............................................................25
3.1 MEMORIA DESCRIPTIVA .........................................................................................25
3.2 CÁLCULOS ESTRUCTURALES ................................................................................26
3.3 DISEÑO CAISSON ...................................................................................................31
3.4 DISEÑO PARED CILINDRICA O FUSTE....................................................................35
3.5 DISEÑO DE ACERO CARA INTERIOR ......................................................................38
3.6 DISEÑO DE ACERO CARA EXTERIOR .....................................................................40
3.7 DISEÑO DE ACERO TANGENCIAL ...........................................................................41
3.8 CORONA .................................................................................................................42
4 MEMORIACALCULO ELECTRICO....................................................................44
4.1 INSTALACIONES ELECTRICAS CAISSON 01 HP .....................................................44
4.2 INSTALACIONES ELECTRICAS CAISSON 02 HP .....................................................45
4.3 INSTALACIONES ELECTRICAS CAISSON 03 HP .....................................................46
5 METRADOS..........................................................................................................47
5.1 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 1.00 LPS .............47
5.2 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 2.00 LPS .............54
5.3 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 3.00 LPS .............61
6 ESTRUCTURADE PRESUPUESTO ..................................................................68
6.1 ESTRUCTURA DE PRESUPUESTOS CAPTACION TIPO CAISSON PARA UN CAUDAL
Q=1.00 LPS ..............................................................................................................68
6.2 ESTRUCTURA DE PRESUPUESTOS CAPTACION TIPO CAISSON PARA UN CAUDAL
Q=2.00 LPS ..............................................................................................................71
6.3 ESTRUCTURA DE PRESUPUESTOS CAPTACION TIPO CAISSON PARA UN CAUDAL
Q=3.00 LPS ..............................................................................................................74
7 ESPECIFICACIONES TECNICAS.......................................................................76
8 OPERACIÓN Y MANTENIMIENTO...................................................................132
8.1 INTRODUCCIÓN ....................................................................................................132
8.2 OPERACIÓN ..........................................................................................................132
8.3 MANTENIMIENTO ..................................................................................................132
8.4 RESPONSABLE DE LA OPERACIÓN Y MANTENIMIENTO......................................133
8.5 OPERACIÓN Y MANTENIMIENTO DE CAPTACIONES DE AGUA SUBTERRÁNEAS 133
9 PLANOS .............................................................................................................136
2. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
2
04. CAISSON
1 MEMORIA DESCRIPTIVA
1.1 INTRODUCCIÓN
Es una toma de agua superficial mediante orificios y/o ventanas. También, se considera,
pozo de agua o una perforación, como obra de captación vertical que permite la
explotación de agua freática contenida en los intersticios o de las fisuras de una roca o
en el subsuelo en lo que se denomina acuífero.
El agua puede llevarse hasta el nivel del suelo de manera sencilla con ayuda de un
recipiente (cubeta etc) o más fácilmente con una bomba manual o motorizada.
1.2 DESCRIPCION DE LOS CRITERIOS DE DISEÑOS
El Programa Nacional de Saneamiento Rural desarrolló la ingeniería de las Captaciones
de agua subterránea de pozo tubular de profundidad y diámetro variable para caudales
de con caudales máximo diario de 0.50 lps, 1.00 lps y 1.50 lps, y para un bombeo de 12
horas se trabajó con caudales de bombeo de 1.00 lps, 2.00 lps y 3.00 lps
respectivamente, a fin de estandarizar el material técnico para uniformizar criterios de
diseño, metrados y presupuestos para este componente.
Sin embargo, se debe considerar esta información como una guía, cuyos criterios de
diseño deben ser validados con las condiciones del área del proyecto a desarrollar, en
el caso de encontrase situaciones diferentes, se deberá evaluar y proponer el diseño
más conveniente:
Los diseños de las captaciones de pozo tubular que se evalúan para el presente caso,
serán con los caudales de bombeo.
Debido a que los caudales determinados son muy reducidos por lo que los diseños de
las estructuras serán de un solo tipo de diseño para los tres caudales variando
solamente en las dimensiones de los diámetros de las tuberías de impulsión y la
potencia de las electrobombas, tal como se muestra en el cuadro adjunto.
Tabla 1: Caudales de Diseño
Descripción lps lps lps
Qmd 0.50 1.00 1.50
Qbombeo 1.00 2.00 3.00
Elaboración: Programa Nacional de Saneamiento Rural
1.3 DESCRIPCION DE LAS ESTRUCTURAS DE LA CAPTACIÓN PARA EL
CAUDAL DE BOMBEO DE 1.00 LPS, 2.00 LPS y 3.00 LPS
A continuación, se describen las estructuras de la captación para el caisson:
- Se construirá un pozo (tipo buzón) de concretoarmado de 6.00 m de profundidad
y de 1.50 m de diámetro.
- La estructura de concreto debe contar con orificios y/o ventanas ubicadas de
manera que permitan el pase del agua en cualquier época del año.
- Las ventanas se forman mediante niples que son fijados al encofrado previo al
vaciado.
3. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
3
- Sobre el caisson se construirá la caseta de válvulas de dimensiones de 3.00 m
x 3.50 m,la mismaque será de paredes de madera y techo de viguetas y correas
con cobertura de TR-a de 0.4 – 0.5 mm.
- El caisson estará conectado con el anclaje a través de un puente de concreto
armado para ingresar a la caseta de válvulas.
- Las electrobombas serán accionados a través del fluido eléctrico
- Los cables eléctricos, es el medio de alimentación eléctrica para el motor del
equipo de bombeo, existiendo diferentes medidas para cubrir las necesidades al
amperaje requeridas por el proyecto.
Tabla 2: Diámetros Tuberías Impulsión y Canastilla
CAUDAL DE BOMBEO
(L/S)
TUB. DE IMPULSION Y
ACCESORIOS
CANASTILLA
1.00 ∅ 1-1/2” ∅ 2"
2.00 ∅ 2" ∅ 2-1/2"
3.00 ∅ 2-1/2" ∅ 3"
Elaboración: Programa Nacional de Saneamiento Rural
1.4 ESPECIFICACIONES TECNICAS DEL MATERIAL A UTILIZARSE EN LAS
CAPTACIONES
Para todos los tres caudales, los materiales que se utilizarán deben cumplir con las
normas y especificaciones técnicas vigentes, según cuadro que se adjunta:
Tabla 3: Normatividad Vigente
NORMAS TÉCNICAS VIGENTES
PRODUCTO NORMA/ESPECIFICACION TECNICA
TUBERÍA Y ACCESORIOS
GALVANIZADAS SERIE I
(ESTÁNDAR)
DIAMETROS Y ESPESORES SEGUN NORMA ISO 65 ERW.
EXTREMOS ROSCADOS NPT ASME B1.20.1
TUBERÍA Y ACCESORIOS PVC
PARA AGUA FRÍA PRESION
CLASE 10, NTP 399.002: 2015 / NTP 399.019: 2004 / NTE
002
ACCESORIOS PVC PARA
AGUA FRÍA CON ROSCA
CLASE 10, NTP 399.019: 2004 / NTE 002
VÁLVULA COMPUERTA DE
BRONCE
NTP 350.084 1998, VÁLVULAS DE COMPUERTA Y
RETENCIÓN DE ALEACIÓN COBRE-ZINC Y COBRE-
ESTAÑO PARA AGUA.
Elaboración: Programa Nacional de Saneamiento Rural
4. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
4
2 MEMORIA CALCULO HIDRAULICO
2.1 MEMORIADE CALCULO CAUDAL DE BOMBEO 1.00 LPS
Los caudales de diseño son muy pequeños, por lo que el diseño del caisson tiene las
mismas características constructivas, solo variando el diámetro y potencia de las
electrobombas, por lo que se presenta un mismo diseño.
Gasto Máximo Diario Qmd = 0.50 lps
Además, según el aforo de la fuente en época de avenida y estiaje, se obtuvo los
caudales siguientes:
Gasto Máximo de la Fuente Qmáx = 10.00 lps
Gasto Mínimo de la Fuente Qmín = 7.50 lps
2.1.1 Dimensionamiento del Sistema de Filtración
El costo de una prueba de bombeo es alto, porque se necesita un pozo de bombeo
y por lo menos dos pozos de observación, así como bombas, medidores y personal
con cierta experiencia, por lo cual, para comunidades pequeñas, muchas veces no
se justifica realizar una prueba de bombeo, sino solamente pruebas de laboratorio
que demuestren el rango en el que se encuentra la conductividad hidráulica y que
permitan realizar un diseño preliminar.
A continuación, se presentan valores promedio de conductividad hidráulica para
diferentes tipos de materiales:
Tabla 4: Conductividad Hidráulica para Diferentes Materiales
Permeabilidad
(m/día)
10-6
a 10-4
10-4
a 10-2
10-2
a 1 1 a 102.5
102.5
a 105
Calificación Impermeable
Poco
permeable
Poco permeable Permeable Muy permeable
Calificación
del Acuífero
Acuíludo Acuitardo Acuífero pobre
Acuífero de
regular a bueno
Acuífero
excelente
Tipo de
Material
Arcilla compacta
Pizarra
Granito
Limo arenosa
Lima
Arcilla limosa
Arena fina
Arena limosa
Caliza
fracturada
Arena limpia
Grava y arena
Arena fina
Grava limpia
Elaboración: Programa Nacional de Saneamiento Rural
Conductividad Hidráulica : I = 0.001 m/s
Espesor estático del acuífero : H = 3.00 m
Transmisibilidad
T = I.H
T = 0.00347 m2/s
Profundidad de la zona de filtración
h =
Q
T
h = 0.14 m (calculado)
h = 0.50 m (asumido por el proyectista)
5. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
5
2.1.2 Determinación del Número de Anillos y Orificios en la Zona de
Filtración
Profundidad de la zona de filtración : h = 0.50 m
Separación entre anillos : s = 100.00 mm
Número de orificios por anillos : NOA = 8 und
Número de anillos
NA =
h
s
NA = 5 und
Número de orificios
NO = N° anillos x N° orificios por anillo
NO = 40 und
2.1.3 Determinación del Área Abierta en la Zona de Filtración
Diámetro de los orificios : DO = 29.40 mm
Área por Orificio
AO =
π Do
2
4
AO = 0.00068 m2
Área total de los orificios
ATO = No.A0
ATO = 0.02715 m2
Verificación de la velocidad del agua a través de las aberturas
(valor entre 2.50cm/s - 5.00cm/s)
Caudal de diseño : Q = 0.50 lps
Coeficiente de contracción : C = 0.55
Ve =
Q
C. ATO
Ve = 3.35 cm/s
2.1.4 Resumen
Diámetro del caisson : D = 1.50 m (entre 1.20m – 2.50m)
Prof. zona de filtración : h = 0.50 m
Número total de orificios : NO = 40.00 und
Diámetro de los orificios : DO = 29.40 mm
2.1.5 Cálculo del golpe de ariete de la línea de impulsión caisson 1.00 lps
6. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
6
Parámetros de diseño
Caudal máximo diario 0.500 lps
Número de horas de bombeo (N) 12.00 horas
Caudal de bombeo 1.000 lt/seg
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Altura dinámica de bombeo (ADT) 47.99 m
Longitud de la tubería (L) PVC 400.00 m
Coef. De Hazen Williams 150
Velocidad máxima del flujo 0.68 m/s
Constante de gravedad 9.81 m/s2
Material propuesto de la tubería PVC
Diámetro de tubería exterior 48.00 mm
Diámetro de tubería interior 43.40 mm
Espesor de la Tubería 2.30 mm
Cálculo del golpe de ariete
Carga por sobre presión de Golpe de Ariete (hgolpe)
hgolpe = a x V
g
Donde:
V = Velocidad del líquido en m/s
a= Velocidad de aceleración de la Onda en m/s
g= Aceleración de la Gravedad en m/s2
Velocidad de aceleración de la onda (a) calculado por:
a = √
KV
ρ∗ (1 +
KV ∗ d
E ∗ e
)
Donde:
ρ = 1000 Kg/m3 Densidad del agua a 20 ºC
Kv = 2.20E+09 Pa Modulo de Bulk del agua(a 20 ºC)
d = 43.40 mm Diametro interior de la tuberia
E = 2.75E+09 Pa Modulo de Elasticidad
e = 2.3 mm Espesor del tubo
Resulta un a= 369.71 m/s
7. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
7
Tiempo de parada de la bomba (T)
Formula de Mendiluce
Tc = C +
K ∗ L ∗ V
g ∗ Hm
Donde:
L = 400.00 m Longitud del Tramo
V = 0.68 m/s Velocidad del flujo
g = 9.81 m/s2 Aceleración de la gravedad
Hm = 47.99 m Altura Dinámica Total
C y K Coeficientes de ajuste empírico
Valores de C, según Mendiluce
Condición C
Hm/L < 0.2 1.0
Hm/L ≥ 0.4 0.0
Hm/L ≈ 0.3 0.6
Hm/L = 0.120
C = 1
valores de K, según Mendiluce
Condición C
L < 500 2.00
L ≈ 500 1.75
500 < L < 1500 1.50
L ≈ 1500 1.25
L > 1500 1.00
L = 400.00 m
K = 2
T = 2.15 s
Tiempo de propagación de la Onda (Tp)
El tiempo de propagación desde la válvula hasta la embocadura de la tubería:
Tp =
2 ∗ L
a
Longitud de la tubería
L = 400.00 m
Velocidad de la Onda
a= 369.71 m/s
Tp= 2.16 s
8. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
8
Determinación de la posibilidad del golpe de Ariete en la Impulsión
Siendo T = Tiempo de cierre de la válvula(s), cuando prevea un:
T ≤ Tp: Equivaldrá a un cierre instantáneo, ya que el tiempo de recorrido de ida y
vuelta de la onda de presión es superior al de cierre.
Es decir, tenemos un cierre rápido, alcanzándose la sobrepresión máxima en algún
punto de la tubería.
Se producirá Golpe de Ariete
T > Tp: No se producirá Golpe de Ariete dado que la onda de presión regresará a la
válvula sin que esta se encuentre totalmente cerrada. Estamos en un cierre lento y
ningún punto alcanzara la sobrepresión máxima.
Tipo de cierre Rápido X
Lento
Si habrá golpe de Ariete
Para evitar la producción del golpe de ariete, se empleará válvulas de cierre lento
para ir cerrando con lentitud el caudal de retorno y evitando estropear las tuberías y
accesorios instalados.
Cálculo de la longitud crítica (Lc)
Formula de Michaud
Lc =
a ∗ T
2
Velocidad de la Onda a = 369.71 m/s
Tiempo de parada T = 2.15 s
Lc = 397.43 m
Calculo de la sobrepresión por golpe de ariete
Para el cálculo de la sobrepresión, se aplicara las fórmulas de Michaud o de
Allieve,según se cumpla las siguientes condiciones:
L > Lc Impulsión T ≤ Tp Cierre rápido Allieve hgolpe = a x V
Larga g
L < Lc Impulsión T > Tp Cierre lento Michaud hgolpe = 2 x L x V
Corta g x T
Finalmente, la sobrecarga por golpe de ariete hgolpe resulta en:
hgolpe = 25.48 m.c.a.
9. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
9
Presión total
La presión total resulta de la suma de ADT más hgolpe:
hgolpe = 25.48 m.c.a.
ADT = 47.99 m.c.a.
P Max = 73.47 m.c.a.
Selección de la clase
Tabla 5: Selección de la clase
Material Diámetro
Presión de
Funcionamiento
Admisible (PFA)
Tipo/Clase
La Tubería
seleccionada :
PVC 48.00 100 mca PN10
Elaboración: Programa Nacional de Saneamiento Rural
2.1.6 Cálculo de línea de impulsión y equipo de caisson 1.00 lps
Datos
Caudal máximo diario 0.500 lps
Número de horas de bombeo (N) 12.00 horas
Caudal de bombeo 1.000 lt/seg
Qb = Qmd ∗ (
24
N
)
Cálculo del diámetro de la línea de impulsión
La selección del diámetro de la línea de impulsión se hará en base a la fórmula de
Bresse:
Diámetro de tub de impulsión: 36 mm
D = 0.96 ∗ (
N
24
)
1
4⁄
∗ (Qb
0.45
)
Diámetro Nominal 48.00 mm
Diámetro Interno 43.40 mm
Selección del equipo de bombeo
Caudal de bombeo (Qb) 1.00 lps
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Longitud de la tubería (L) PVC 394.00 m
Longitud de la tubería del arbol de pozo Fº Gº 3.60 m
Longitud de la tubería en la planta Fº Gº 6.00 m
Longitud total 403.60 m
Coef. De Hazen Williams PVC 150.00
Coef. De Hazen Williams Fº Gº 120.00
10. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
10
Cálculo de la pérdida de carga
Perdida de carga por tubería (hf t) PVC 4.81 m
Perdida de carga por tubería (hf t) Fº Gº 0.18 m
hf =
10.64 ∗ L(Qimp
1.85
)
C1.85 ∗ D4.87
Perdida de carga total por tubería (hf t) 4.99 m
Perdida de carga por acceso (hf a) 1.00 m
ℎ𝑓𝑎 = 0.20 ∗ ℎ𝑓l
Perdida de carga total tubería y accesorios 5.99 m
hf = hf t+hf a
Presión de Salida 2.00 m
Altura dinámica total (Hdt) 47.99 m
Hdt = Hg + Hftotal+ Ps
Pendiente de la Línea Gradiente (S) 20.27
Potencia teórica de la bomba 0.91 HP
HP comercial 1.00 HP
Nº de bombas a trabajar 2.00 und
Potencia por cada bomba 1.00 HP
Pot.Bomba =
PE ∗ Qimp ∗ Ht
75 ∗ n
PE = Peso Específico del agua 1000.00
n = n1 * n2 6375.00
n1 = Eficiencia del motor = 70%<n1<85% 75.00
n2 = Eficiencia de la Bomba = 85%<n2<90% 85.00
11. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
11
2.2 MEMORIADE CALCULO CAUDAL DE BOMBEO 2.00 LPS
Gasto Máximo Diario Qmd = 1.00 lps
Además, según el aforo de la fuente en época de avenida y estiaje, se obtuvo los
caudales siguientes:
Gasto Máximo de la Fuente Qmáx = 20.00 lps
Gasto Mínimo de la Fuente Qmín = 15.00 lps
2.2.1 Dimensionamiento del Sistema de Filtración
El costo de una prueba de bombeo es alto, porque se necesita un pozo de bombeo
y por lo menos dos pozos de observación, así como bombas, medidores y personal
con cierta experiencia, por lo cual, para comunidades pequeñas, muchas veces no
se justifica realizar una prueba de bombeo, sino solamente pruebas de laboratorio
que demuestren el rango en el que se encuentra la conductividad hidráulica y que
permitan realizar un diseño preliminar.
A continuación, se presentan valores promedio de conductividad hidráulica para
diferentes tipos de materiales:
Tabla 6: Conductividad Hidráulica para Diferentes Materiales
Permeabilidad
(m/día)
10-6
a 10-4
10-4
a 10-2
10-2
a 1 1 a 102.5
102.5
a 105
Calificación Impermeable
Poco
permeable
Poco permeable Permeable Muy permeable
Calificación
del Acuífero
Acuíludo Acuitardo Acuífero pobre
Acuífero de
regular a bueno
Acuífero
excelente
Tipo de
Material
Arcilla compacta
Pizarra
Granito
Limo arenosa
Lima
Arcilla limosa
Arena fina
Arena limosa
Caliza
fracturada
Arena limpia
Grava y arena
Arena fina
Grava limpia
Elaboración: Programa Nacional de Saneamiento Rural
Conductividad Hidráulica : I = 0.001 m/s
Espesor estático del acuífero : H = 3.00 m
Transmisibilidad
T = I.H
T = 0.00347 m2/s
Profundidad de la zona de filtración
h =
Q
T
h = 0.29 m (calculado)
h = 0.50 m (asumido)
2.2.2 Determinación del Número de Anillos y Orificios en la Zona de
Filtración
Profundidad de la zona de filtración : h = 0.50 m
12. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
12
Separación entre anillos : s = 100.00 mm
Número de orificios por anillos : NOA = 8 und
Número de anillos
NA =
h
s
NA = 5 und
Número de orificios
NO = N° anillos x N° orificios por anillo
NO = 40 und
2.2.3 Determinación del Área Abierta en la Zona de Filtración
Diámetro de los orificios : DO = 38.00 mm
Área por Orificio
AO =
π Do
2
4
AO = 0.00113 m2
Área total de los orificios
𝐴 𝑇𝑂 = 𝑁 𝑜. 𝐴0
ATO = 0.04536 m2
Verificación de la velocidad del agua a través de las aberturas (valor entre 2.50cm/s
- 5.00cm/s)
Caudal de diseño : Q = 1.00 lps
Coeficiente de contracción : C = 0.55
𝑉𝑒 =
𝑄
𝐶. 𝐴 𝑇𝑂
Ve = 4.01 cm/s
2.2.4 Resumen
Diámetro del caisson : D = 1.50 m (entre 1.20m – 2.50m)
Prof. zona de filtración : h = 0.50 m
Número total de orificios : NO = 40.00 und
Diámetro de los orificios : DO = 38 mm
2.2.5 Cálculo del golpe de ariete de la línea de impulsión caisson 2.00 lps
Parámetros de diseño
Caudal máximo diario 1.000 lps
13. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
13
Número de horas de bombeo (N) 12.00 horas
Caudal de bombeo 2.000 lt/seg
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Altura dinámica de bombeo (ADT) 49.32 m
Longitud de la tubería (L) PVC 400.00 m
Coef. De Hazen Williams 150
Velocidad máxima del flujo 0.87 m/s
Constante de gravedad 9.81 m/s2
Material propuesto de la tubería PVC
Diámetro de tubería exterior 60.00 mm
Diámetro de tubería interior 54.20 mm
Espesor de la Tubería 2.90 mm
Cálculo del golpe de ariete
Carga por sobre presión de Golpe de Ariete (hgolpe)
hgolpe = a x V
g
Donde:
V = Velocidad del líquido en m/s
a= Velocidad de aceleración de la Onda en m/s
g= Aceleración de la Gravedad en m/s2
Velocidad de aceleración de la onda (a) calculado por:
a = √
KV
ρ∗ (1 +
KV ∗ d
E ∗ e
)
Donde:
ρ = 1000 Kg/m3 Densidad del agua a 20 ºC
Kv = 2.20E+09 Pa Modulo de Bulk del agua (a 20 ºC)
d = 54.2 mm Diámetro interior de la tubería
E = 2.75E+09 Pa Modulo de Elasticidad
e = 2.90 mm Espesor del tubo
Resulta un a= 371.37 m/s
Tiempo de parada de la bomba (T)
Formula de Mendiluce
Tc = C +
K ∗ L ∗ V
g ∗ Hm
14. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
14
Donde:
L = 400.00 m Longitud del Tramo
V = 0.87 m/s Velocidad del flujo
g = 9.81 m/s2 Aceleración de la gravedad
Hm = 49.32 m Altura Dinámica Total
C y K Coeficientes de ajuste empírico
Valores de C, según Mendiluce
Condición C
Hm/L < 0.2 1.0
Hm/L ≥ 0.4 0.0
Hm/L ≈ 0.3 0.6
Hm/L = 0.120
C = 1
valores de K, según Mendiluce
Condición C
L < 500 2.00
L ≈ 500 1.75
500 < L < 1500 1.50
L ≈ 1500 1.25
L > 1500 1.00
L = 400.00 m
K = 2
T = 2.43 s
Tiempo de propagación de la Onda (Tp)
El tiempo de propagación desde la válvula hasta la embocadura de la tubería:
Tp =
2 ∗ L
a
Longitud de la tubería L = 400.00 m
Velocidad de la Onda a= 371.37 m/s
Tp= 2.15 s
Determinación de la posibilidad del golpe de Ariete en la Impulsión
Siendo T = Tiempo de cierre de la válvula(s), cuando prevea un:
T ≤ Tp: Equivaldrá a un cierre instantáneo, ya que el tiempo de recorrido de ida y
vuelta de la onda de presión es superior al de cierre.
Es decir, tenemos un cierre rápido, alcanzándose la sobrepresión máxima en algún
punto de la tubería.
Se producirá Golpe de Ariete
15. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
15
T > Tp: No se producirá Golpe de Ariete dado que la onda de presión regresará a la
válvula sin que esta se encuentre totalmente cerrada. Estamos en un cierre lento y
ningún punto alcanzara la sobrepresión máxima.
Tipo de cierre Rápido
Lento X
No habrá golpe de Ariete
Para evitar la producción del golpe de ariete, se empleará válvulas de cierre lento
para ir cerrando con lentitud el caudal de retorno y evitando estropear las tuberías y
accesorios instalados.
Cálculo de la longitud crítica (Lc)
Formula de Michaud
𝐿𝑐 =
𝑎 ∗ 𝑇
2
Velocidad de la Onda a = 371.37 m/s
Tiempo de parada T = 2.43 s
Lc = 541.22 m
Calculo de la sobrepresión por golpe de ariete
Para el cálculo de la sobrepresión, se aplicara las fórmulas de Michaud o de
Allieve,según se cumpla las siguientes condiciones:
L > Lc Impulsión T ≤ Tp Cierre rápido Allieve hgolpe = a x V
Larga g
L < Lc Impulsión T > Tp Cierre lento Michaud hgolpe = 2 x L x V
Corta g x T
Finalmente, la sobrecarga por golpe de ariete hgolpe resulta en:
hgolpe = 29.09 m.c.a.
Presión total
La presión total resulta de la suma de ADT más hgolpe:
hgolpe = 29.09 m.c.a.
ADT = 49.32 m.c.a.
P Max = 78.41 m.c.a.
Selección de la clase
Tabla 7: Selección de clase de tubería
Material Diámetro
Presión de
Funcionamiento
Admisible (PFA)
Tipo/Clase
16. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
16
La Tubería
seleccionada :
PVC 60.00 100 mca PN10
Elaboración: Programa Nacional de Saneamiento Rural
2.2.6 Cálculo de línea de impulsión y equipo de caisson 2.00 lps
Datos
Caudal máximo diario 1.00 lps
Número de horas de bombeo (N) 12.00 horas
Caudal de bombeo 3.000 lt/seg
Qb = Qmd ∗ (
24
N
)
Cálculo del diámetro de la línea de impulsión
La selección del diámetro de la línea de impulsión se hará en base a la fórmula de
Bresse:
Diámetro de tub de impulsión 49 mm
D = 0.96 ∗ (
N
24
)
1
4⁄
∗ (Qb
0.45
)
Diámetro Nominal 60.00 mm
Diámetro Interno 54.20 mm
Selección del equipo de bombeo
Caudal de bombeo (Qb) 2.00 lps
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Longitud de la tubería (L) PVC 394.00 m
Longitud de la tubería del arbol de pozo Fº Gº 3.60 m
Longitud de la tubería en la planta Fº Gº 6.00 m
Longitud total 403.60 m
Coef. De Hazen Williams PVC 150.00
Coef. De Hazen Williams Fº Gº 120.00
Cálculo de la pérdida de carga
Perdida de carga por tubería (hf t) PVC 5.87 m
Perdida de carga por tubería (hf t) Fº Gº 0.22 m
87.485.1
85.1
)(*64.10(
DC
QL
hf imp
Perdida de carga total por tubería (hf t) 6.09 m
Perdida de carga por acceso (hf a) 1.22 m
ℎ𝑓𝑎 = 0.20 ∗ ℎ𝑓l
Perdida de carga total tubería y accesorios 7.31 m
17. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
17
hf = hf t+hf a
Presión de Salida 2.00 m
Altura dinámica total (Hdt) 49.31 m
Hdt = Hg + Hftotal+ Ps
Pendiente de la Línea Gradiente (S) 23.63
Potencia teórica de la bomba 1.88 HP
HP comercial 2.00 HP
Nº de bombas a trabajar 2.00 und
Potencia por cada bomba 2.00 HP
Pot.Bomba =
PE ∗ Qimp ∗ Ht
75 ∗ n
PE = Peso Específico del agua 1000.00
n = n1 * n2 6375.00
n1 = Eficiencia del motor = 70%<n1<85% 75.00
n2 = Eficiencia de la Bomba = 85%<n2<90% 85.00
18. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
18
2.3 MEMORIADE CALCULO CAUDAL DE BOMBEO 3.00 LPS
Gasto Máximo Diario Qmd = 1.50 lps
Además según el aforo de la fuente en época de avenida y estiaje, se obtuvo los
caudales siguientes:
Gasto Máximo de la Fuente Qmáx = 30.00 lps
Gasto Mínimo de la Fuente Qmín = 22.50 lps
2.3.1 Dimensionamiento del Sistema de Filtración
El costo de una prueba de bombeo es alto, porque se necesita un pozo de bombeo
y por lo menos dos pozos de observación, así como bombas, medidores y personal
con cierta experiencia, por lo cual, para comunidades pequeñas, muchas veces no
se justifica realizar una prueba de bombeo, sino solamente pruebas de laboratorio
que demuestren el rango en el que se encuentra la conductividad hidráulica y que
permitan realizar un diseño preliminar.
A continuación, se presentan valores promedio de conductividad hidráulica para
diferentes tipos de materiales:
Tabla 8: Conductividad Hidráulica para Diferentes Materiales
Permeabilidad
(m/día)
10-6
a 10-4
10-4
a 10-2
10-2
a 1 1 a 102.5
102.5
a 105
Calificación Impermeable
Poco
permeable
Poco permeable Permeable Muy permeable
Calificación del
Acuífero
Acuíludo Acuitardo Acuífero pobre
Acuífero de
regular a bueno
Acuífero
excelente
Tipo de Material
Arcilla compacta
Pizarra
Granito
Limo arenosa
Lima
Arcilla limosa
Arena fina
Arena limosa
Caliza
fracturada
Arena limpia
Grava y arena
Arena fina
Grava limpia
Elaboración: Programa Nacional de Saneamiento Rural
Conductividad Hidráulica : I = 0.001 m/s
Espesor estático del acuífero : H = 3.00 m
Transmisibilidad
T = I.H
T = 0.00347 m2/s
Profundidad de la zona de filtración
ℎ =
𝑄
𝑇
h = 0.43 m (calculado)
h = 0.50 m (asumido)
2.3.2 Determinación del Número de Anillos y Orificios en la Zona de
Filtración
19. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
19
Profundidad de la zona de filtración : h = 0.50 m
Separación entre anillos : s = 100.00 mm
Número de orificios por anillos: NOA = 8 und
Número de anillos
𝑁𝐴 =
ℎ
𝑠
NA = 5 und
Número de orificios
NO = N° anillos x N° orificios por anillo
NO = 40 und
2.3.3 Determinación del Área Abierta en la Zona de Filtración
Diámetro de los orificios : DO = 43.40 mm
Área por Orificio
𝐴 𝑂 =
𝜋 𝐷 𝑜
2
4
AO = 0.00148 m2
Área total de los orificios
𝐴 𝑇𝑂 = 𝑁 𝑜. 𝐴0
ATO = 0.05917 m2
Verificación de la velocidad del agua a través de las aberturas (valor entre 2.50cm/s
- 5.00cm/s)
Caudal de diseño : Q = 1.50 lps
Coeficiente de contracción : C = 0.55
𝑉𝑒 =
𝑄
𝐶. 𝐴 𝑇𝑂
Ve = 4.61 cm/s
2.3.4 Resumen
Diámetro del caisson : D = 1.50 m (entre 1.20m – 2.50m)
Prof. zona de filtración : h = 0.50 m
Número total de orificios : NO = 40.00 und
Diámetro de los orificios : DO = 43.40 mm
2.3.5 Cálculo del golpe de ariete de la línea de impulsión caisson 3.00 lps
Parámetros de diseño
Caudal máximo diario 1.500 lps
Número de horas de bombeo (N) 12.00 horas
20. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
20
Caudal de bombeo 3.000 lt/seg
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Altura dinámica de bombeo (ADT) 47.84 m
Longitud de la tubería (L) PVC 400.00 m
Coef. De Hazen Willimas 150
Velocidad máxima del flujo 0.88 m/s
Constante de gravedad 9.81 m/s2
Material propuesto de la tubería PVC
Diámetro de tubería exterior 73.00 mm
Diámetro de tubería interior 66.00 mm
Espesor de la Tubería 3.50 mm
Cálculo del golpe de ariete
Carga por sobre presión de Golpe de Ariete (hgolpe)
hgolpe = a x V
g
Donde:
V = Velocidad del líquido en m/s
a= Velocidad de aceleración de la Onda en m/s
g= Aceleración de la Gravedad en m/s2
Velocidad de aceleración de la onda (a) calculado por:
𝒂 = √
𝑲 𝑽
𝝆∗ (𝟏 +
𝑲 𝑽 ∗ 𝒅
𝑬 ∗ 𝒆
)
Donde:
ρ = 1000 Kg/m3 Densidad del agua a 20 ºC
Kv = 2.20E+09 Pa Modulo de Bulk del agua (a 20 ºC)
d = 66.00 mm Diametro interior de la tuberia
E = 2.75E+09 Pa Modulo de Elasticidad
e = 3.50 mm Espesor del tubo
Resulta un a= 369.82 m/s
Tiempo de parada de la bomba (T)
Formula de Mendiluce
𝑇𝑐 = 𝐶 +
𝐾 ∗ 𝐿 ∗ 𝑉
𝑔 ∗ 𝐻𝑚
Donde:
L = 400.00 m Longitud del Tramo
V = 0.88 m/s Velocidad del flujo
21. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
21
g = 9.81 m/s2 Aceleración de la gravedad
Hm = 47.84 m Altura Dinámica Total
C y K Coeficientes de ajuste empírico
Valores de C, según Mendiluce
Condición C
Hm/L < 0.2 1.0
Hm/L ≥ 0.4 0.0
Hm/L ≈ 0.3 0.6
Hm/L = 0.120
C = 1
Valores de K, según Mendiluce
Condición C
L < 500 2.00
L ≈ 500 1.75
500 < L < 1500 1.50
L ≈ 1500 1.25
L > 1500 1.00
L = 400.00 m
K = 2
T = 2.49 s
Tiempo de propagación de la Onda (Tp)
El tiempo de propagación desde la válvula hasta la embocadura de la tubería:
𝑇𝑝 =
2 ∗ 𝐿
𝑎
Longitud de la tubería L = 400.00 m
Velocidad de la Onda a= 369.82 m/s
Tp= 2.16 s
Determinación de la posibilidad del golpe de Ariete en la Impulsión
Siendo T = Tiempo de cierre de la válvula(s), cuando prevea un:
T ≤ Tp: Equivaldrá a un cierre instantáneo, ya que el tiempo de recorrido de ida y
vuelta de la onda de presión es superior al de cierre.
Es decir, tenemos un cierre rápido, alcanzándose la sobrepresión máxima en algún
punto de la tubería.
Se producirá Golpe de Ariete
22. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
22
T > Tp: No se producirá Golpe de Ariete dado que la onda de presión regresará a la
válvula sin que esta se encuentre totalmente cerrada. Estamos en un cierre lento y
ningún punto alcanzara la sobrepresión máxima.
Tipo de cierre Rápido
Lento X
No habrá golpe de Ariete
Para evitar la producción del golpe de ariete, se empleará válvulas de cierre lento
para ir cerrando con lentitud el caudal de retorno y evitando estropear las tuberías y
accesorios instalados.
Cálculo de la longitud crítica (Lc)
Formula de Michaud
Lc =
a ∗ T
2
Velocidad de la Onda a = 369.82 m/s
Tiempo de parada T = 2.49 s
Lc = 460.43 m
Calculo de la sobrepresión por golpe de ariete
Para el cálculo de la sobrepresión, se aplicará las fórmulas de Michaud o de Allieve,
según se cumpla las siguientes condiciones:
L > Lc Impulsión T ≤ Tp Cierre rápido Allieve hgolpe = a x V
Larga g
L < Lc Impulsión T > Tp Cierre lento Michaud hgolpe = 2 x L x V
Corta g x T
Finalmente, la sobrecarga por golpe de ariete hgolpe resulta en:
hgolpe = 28.72 m.c.a.
Presión total
La presión total resulta de la suma de ADT más hgolpe:
hgolpe = 28.72 m.c.a.
ADT = 47.84 m.c.a.
P Max = 76.56 m.c.a.
23. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
23
Selección de la clase
Tabla 9: Selección de clase de tubería
Material Diámetro
Presión de
Funcionamiento
Admisible (PFA)
Tipo/Clase
La Tubería
seleccionada :
PVC 72.00 100 mca PN10
2.3.6 Cálculo de línea de impulsión y equipo de caisson 3.00 lps
Datos
Caudal máximo diario 1.50 lps
Número de horas de bombeo (N) 12.00 horas
Caudal de bombeo 3.000 lt/seg
)
24
(*
N
QmdQb
Cálculo del diámetro de la línea de impulsión
La selección del diámetro de la línea de impulsión se hará en base a la fórmula de
Bresse:
Diámetro de tub de impulsión 59 mm
)(*)
24
(*96.0 45.04/1
bQ
N
D
Diámetro Nominal 73.00 mm
Diámetro Interno 66.00 mm
Selección del equipo de bombeo
Caudal de bombeo (Qb) 3.00 lps
Cota nivel de bombeo (nivel de parada) 100.00 msnm
Cota de llegada al punto de descarga 140.00 msnm
Altura estática (He) 40.00 m
Longitud de la tubería (L) PVC 394.00 m
Longitud de la tubería del arbol de pozo Fº Gº 3.60 m
Longitud de la tubería en la planta Fº Gº 6.00 m
Longitud total 403.60 m
Coef. De Hazen Williams PVC 150.00
Coef. De Hazen Williams Fº Gº 120.00
Cálculo de la pérdida de carga
Perdida de carga por tubería (hf t) PVC 4.77 m
Perdida de carga por tubería (hf t) Fº Gº 0.18 m
24. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
24
87.485.1
85.1
)(*64.10(
DC
QL
hf imp
Perdida de carga total por tubería (hf t) 4.94 m
Perdida de carga por acceso (hf a) 0.99 m
hflhfa *20.0
Perdida de carga total tubería y accesorios 5.93 m
hf = hf t+hf a
Presión de Salida 2.00 m
Altura dinámica total (Hdt) 47.93 m
PsHftotalHgHdt
Pendiente de la Línea Gradiente (S) 20.13
Potencia teórica de la bomba 2.74 HP
HP comercial 3.00 HP
Nº de bombas a trabajar 2.00 und
Potencia por cada bomba 3.00 HP
n
HtQPE
BombaPot imp
*75
*
.
PE = Peso Específico del agua 1000.00
n = n1 * n2 6375.00
n1 = Eficiencia del motor = 70%<n1<85% 75.00
n2 = Eficiencia de la Bomba = 85%<n2<90% 85.00
25. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
25
3 MEMORIA CÁLCULO ESTRUCTURAL
3.1 MEMORIADESCRIPTIVA
3.1.1 Generalidades
En el presente capitulo, se desarrollarán los aspectos que involucran al diseño
estructural de la captación tipo CAISSON.
La estructura se diseñará para resistir las fuerzas sísmicas y sobrecargas que les
impongan como consecuencia de su uso previsto. Estas actuarán en las
combinaciones prescritas y no causarán esfuerzos que excedan los parámetros de
Diseño.
3.1.2 Estructuración
La estructura está constituida por una distribución de muros de concreto armado en
ambas direcciones y están unidos por losas macizas (indeformables en su plano) en
los entrepisos (si existieran).
En este sistema estructural las cargas de gravedad son resistidas por los muros de
concreto armado, quienes además de su peso propio soportan la losa de techo y la
sobrecarga correspondiente.
Igualmente, las fuerzas horizontales que se generan por sismo son resistidas por los
muros, las cuales están conectadas por un diafragma rígido que reparte las fuerzas
de corte en proporción a la rigidez lateral que presentan los elementos verticales.
3.1.3 Materiales
Los materiales presentan las siguientes propiedades:
Resistencia mínima del concreto armado a los 28 días:
Muros f’c = 210 kg/cm²
Losa maciza f’c = 210 kg/cm²
Zapatas f’c = 210 kg/cm²
Resistencia mínima del concreto simple a los 28 días
Solados y falsas zapatas f’c = 100 kg/cm²
Resistencia mínima a la fluencia del acero
Acero de construcción grado 60 fy = 4200 kg/cm²
Módulo de elasticidad concreto Ec = 15000 kg/cm²
Módulo de elasticidad acero Es = 2040000 kg/cm²
Tipo de cemento: Cemento Portland Tipo I en general
3.1.4 Método de diseño estructural
Todas las estructuras han sido diseñadas de acuerdo a los métodos de “diseño por
resistencia ultima”, o “diseño por esfuerzo de trabajo”.
El refuerzo de acero es calculado para resistir las cargas de servicio multiplicadas
por factores de carga especificados.
26. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
26
3.1.5 Planteamiento, análisis y diseño estructural
El cálculo de muros, se ha hecho considerando las siguientes fuerzas:
- Empuje activo del suelo, considerando una distribución triangular, siendo cero
en el borde superior del muro o tanque y máxima en el borde inferior.
- Para el cálculo del empuje activo del suelo se ha asumido un ángulo de
fricción interna en el suelo de 10° y el peso específico del suelo de 1.7 t/m3.
(estos datos deben ser verificada en el estudio de suelos que se realice para
cada sitio donde se plantee este tipo de captación, ya que los datos son
asumidos son referenciales).
- Empuje debido al sismo, hemos considerado un empuje del sismo igual al
75% del empuje del terreno.
- El peso específico del concreto para el cálculo del peso de la estructura es de
2.4 t/m3 (para concreto armado).
El cálculo tiene como objetivo verificar si las estructuras necesitan o no de acero de
refuerzo y cuál es la capacidad resistente mínima que tiene el suelo que está
soportando la estructura.
3.1.6 Normas utilizadas en el diseño estructural
Las normas que se aplican al diseño y construcción de la presente estructura, son
las del Reglamento Nacional de Edificaciones:
- Nuestra norma E060 “CONCRETO ARMADO”, indica que el valor de la presión
admisible de la resistencia del terreno podrá incrementarse en 30%, para los
estados de carga en que intervengan las Fuerzas de sismo o viento.
- La Norma E030 “DISEÑO SISMORESISTENTE”, Sugiere que toda estructura y
su cimentación deberá ser diseñada para resistir el momento de volteo que
produce un sismo de seguridad deberá ser mayor o igual que 1.5
- La Norma E020-2006 “Cargas”
- La Norma E050 “SUELOS Y CIMENTACIONES”
3.2 CÁLCULOS ESTRUCTURALES
3.2.1 Dimensionamiento del pozo tipo caisson
El cálculo del volumen real de pozo tipo caissones para 8 horas de bombeo continuo,
la profundidad del caisson debe garantizar un tirante mínimo que permita su
aprovechamiento en estaciones críticas.
Calculamos el volumen pozo inicial (Vpi) con la variación:
Vpi = 5.65 m3
Según CEPIS (2005), recomienda el diámetro interior tendrá entre 1.20 – 2.00 m.
Por las características del lugar asumimos un diámetro de D igual a:
D = 1.50 m
Api = 1.77 m3
Altura del pozo inicial
27. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
27
Hpi = 6.00 m
De acuerdo a las características de la zona consideramos:
Hpi = 1.00 m
Ilustración 1: Dimensiones considerados del caisson
Elaboración: Programa Nacional de Saneamiento Rural
Estimaremos el volumen real (Vpr) de la estructura de pozo tipo caisson:
Vpr = 9.90 m3
Se adopta las siguientes dimensiones del diseño hidráulico
Diámetro interior : D = 1.50 m R = 0.75 m
Altura del caisson : H = 5.60 m
Borde libre : BL = 0.60 m
Altura del agua : Hw = 5.00 m
Altura del Suelo : Ht = 5.10 m
3.2.2 Predimensionamiento de espesores
Características de los materiales
Fy = 4200 kg/cm2
F'c = 280 kg/cm2
Φ = 30°
28. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
28
γc = 2.40 Ton/m3
γH2O = 1.00 Ton/m3
γt = 1.95 Ton/m3
Cálculos de los espesores
Los espesores dependerán de los esfuerzos que se presenten.
Se considera para el cálculo que el agua estará al minino nivel (Hw=0.0m), que es la
condición más desfavorable.
Esta condición se alcanza cuando se realiza la limpieza y mantenimiento del pozo.
Se presentan dos casos:
- Caso de esfuerzos a tensión
- Caso de esfuerzos a compresión
Dimensionamiento de losa superior
La losa superior soportara la carga de la bomba, tubería, agua (dentro de la tubería)
y peso propio.
El requerimiento de cargas no es mucho por lo que se adopta un espesor mínimo:
t = 0.17 m
Dimensionamiento de Pared Cilíndrica o Fuste
Para realizar el dimensionamiento, análisis y diseño de la pared cilíndrica o fuste del
caisson,se tiene que entender las condiciones de trabajo para las cuales la estructura
se verá sometida, el análisis se realiza para el caso más crítico y esto ocurre cuando
el caisson está vacío, es decir solo soporta el empuje lateral del Agua.
Ilustración 2: Empujes de suelo (Es) y agua (EH2O)
Elaboración: Programa Nacional de Saneamiento Rural
Si bien la presión disminuye mientras decrece "h", no es recomendable disminuir el
espesor; según el análisis que se haga, puesto que en el predimensionamiento no se
considera el análisis sísmico dinámico.
29. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
29
Como consideración podemos indicar que el PCA recomienda que para reservorios
con pared circular de concreto armado con una altura de líquido mayor o igual a
3.00m, se tendrá un espesor mínimo de 0.30m.
Sin embargo, dada las características del proyecto, se puede adoptar un valor menor
(0.20 a 0.30 m).
Asumimos: h = 0.25 m
3.2.3 Análisis estructural
Pared cilíndrica o fuste
Características del concreto
Resistencia : 280 kg/cm2
Recubrimiento : 0.04 m
Coeficiente de Poisson : 0.2
Módulo de Elasticidad : 250998
Coeficiente cilíndrico de forma:
𝜆 = √
3 .(1 − 𝑣2
𝑅2.ℎ2
4
λ = 3.008 m-1
Calculo de la pared en estado límite último de flexión
Combinación de acciones C1: 1.50 x Empuje Hidrostático
𝑀 𝑥𝑑 = 1.50 𝑥 𝑀 𝑥 ( 𝑥)
𝑀 𝑥𝑑 = 1.50
ℎ2. 𝜆2.𝑦 𝑤. 𝑅2
6.(1 − 𝑣2)
.(−𝐻 𝑊. 𝑒−𝜆𝑥.sin( 𝜆𝑥) + ( 𝐻 𝑤 −
1
𝜆
) . 𝑒−𝜆𝑥. 𝐶𝑜𝑠( 𝜆𝑥)
Tabla 10: Variación de Momento
Var H Altura Mxd
1.00 5.00 -1.64E-07
0.90 4.50 -1.64E-07
0.80 4.00 3.23E-06
0.70 3.50 5.25E-06
0.60 3.00 -6.23E-05
0.50 2.50 -1.44E-04
0.40 2.00 1.18E-03
0.30 1.50 0.0036
0.20 1.00 -0.0216
0.15 0.75 -0.0592
0.10 0.50 -0.0861
0.05 0.25 -0.0003
0.00 0.00 0.3868
Elaboración: Programa Nacional de Saneamiento Rural
30. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
30
Ilustración 3: Diagrama de Momentos verticales: Empuje Hidrostático
Elaboración: Programa Nacional de Saneamiento Rural
El momento máximo es: M = 0.387 Ton-m
Combinación de acciones C2: 1.60 x Empuje de Tierras
𝑀 𝑥𝑑 = 1.50 𝑥 𝑀 𝑥 ( 𝑥)
𝑀 𝑥𝑑 = 1.50
ℎ2. 𝜆2.𝑦 𝑤. 𝑅2
6.(1 − 𝑣2)
.(−𝐻 𝑊. 𝑒−𝜆𝑥.sin( 𝜆𝑥) + ( 𝐻 𝑤 −
1
𝜆
) . 𝑒−𝜆𝑥. 𝐶𝑜𝑠( 𝜆𝑥)
Tabla: 11 Variación de Momento
Var H Altura Mxd
1.00 5.10 7.82E-08
0.90 4.59 1.90E-07
0.80 4.08 -1.62E-06
0.70 3.57 -4.64E-06
0.60 3.06 3.32E-05
0.50 2.55 1.11E-04
0.40 2.04 -6.78E-04
0.30 1.53 -0.0026
0.20 1.02 0.0137
0.15 0.77 0.0401
0.10 0.51 0.0610
0.05 0.26 0.0029
0.00 0.00 -0.2739
Elaboración: Programa Nacional de Saneamiento Rural
0.00
1.00
2.00
3.00
4.00
5.00
6.00
-0.2 -0.1 0 0.1 0.2 0.3 0.4 0.5
Altura(m)
Momento (Tn/m)
31. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
31
Ilustración 4: Diagrama de Momentos verticales: Empuje del suelo
El momento máximo es: M = 0.274 Ton-m
3.3 DISEÑO CAISSON
3.3.1 Fuerza de arrastre en cuerpos sumergidos
Donde:
FD: Fuerza de Arrastre
CD: Coeficiente de Arrastre
A: Área en contacto
ρ: Densidad del fluido
Vo: Velocidad del Fluido
ρ densidad de líquido 1000 Kg/m³
Viscosidad cinemática 0.000001 m²/s
Diámetro exterior 2 m
Espesor Cilindro 0.25 m
Espesor Losa 0.17 m
Altura 5 m
Empotrado 0.95 m
Prof Velocidad Área CD Reynols Arrastre
1 2 2 0.69 4E+06 2760.0
2 1 4 0.65 2E+06 1300.0
3 0.5 6 0.62 1E+06 465.0
4 0.2 8 0.52 4E+05 83.2
5 0.1 10 0.45 2E+05 22.5
0.00
1.00
2.00
3.00
4.00
5.00
6.00
-0.30 -0.25 -0.20 -0.15 -0.10 -0.05 0.00 0.05 0.10
Altura(m)
Momento (Tn/m)
32. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
32
Peso del Cilindro 11215.49
Centro de gravedad (y) 0.56
Peso de Losa 3178.32
Ilustración 5 Fuerza de arrastre sumergido
Elaboración: Programa Nacional de Saneamiento Rural
3.3.2 Fuerza de empuje de tierras en tramo empotrado
Presión a Lecho de Rio 5000
Presión en fondo de empotramiento 6805
Fuerza resultante 5607.375
Centro de gravedad (y) 0.45
3.3.3 Momento estabilizador
Me = 8072.50
3.3.4 Momento fuerzas actuantes
Mv = 5178.87
3.3.5 Condición de Volteo
Me/Mv = 1.559 OK
33. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
33
Tabla 12: Diagrama de presiones
Elaboración: Programa Nacional de Saneamiento Rural
3.3.6 Diseño estructural
Para el diseño de las estructuras hidráulicas se consideran las combinaciones de
cargas descritas en el ACI350-06
𝑈 = 1.4(𝐷 + 𝐹)
𝑈 = 1.2𝐷 + 1.2𝐹 + 1.0𝐸 + 1.0𝐿
Dónde:
D: Carga Muerta
L: Carga Viva
F: Carga Hidrostática
E: Carga de Sismo
Acero Vertical
As = 0.12 cm²/cm Usar 3/4 @ 0.20 para cada cara
Acero Longitudinal
As = 0.029 cm²/cm Usar 1/2 @ 0.25 para cada cara
0
1
2
3
4
5
6
0.00 0.50 1.00 1.50 2.00 2.50 3.00
Profundidad
Fuerza Actuante
34. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
34
Ilustración 6: Momento Flector M11
Elaboración: Programa Nacional de Saneamiento Rural
Ilustración 7: Momento Flector M22
Elaboración: Programa Nacional de Saneamiento Rural
35. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
35
3.4 DISEÑO PARED CILINDRICAO FUSTE
3.4.1 Características del concreto
Resistencia : 280 kg/cm2
Recubrimiento : 0.04 m
Coeficiente de Poisson : 0.2
Módulo de Elasticidad : 250998
Coeficiente cilíndrico de forma:
𝜆 = √
3 ∗ (1 − 𝑣2)
𝑅2 ∗ ℎ2
4
λ = 3.008 m-1
3.4.2 Cálculo de la pared en estado límite último de flexión
Combinación de acciones C1: 1.50 x Empuje Hidrostático
𝑀𝑥𝑑 = 1.50 ∗ 𝑀𝑥
( 𝑥) = 1.50 ∗
ℎ2
∗ 𝜆2
∗ 𝛾 𝑤 ∗ 𝑅2
6 ∗ (1 − 𝑣2)
∗ (−𝐻 𝑤 ∗ 𝑒−𝜆𝑥
∗ 𝑆𝑒𝑛( 𝜆𝑥) + ( 𝐻 𝑤 −
1
𝜆
) ∗ 𝑒−𝜆𝑥
∗ 𝐶𝑜𝑠(𝜆𝑥)
Tabla 13: Variación de momentos
Var H Altura Mxd
1.00 5.00 -1.64E-07
0.90 4.50 -1.64E-07
0.80 4.00 3.23E-06
0.70 3.50 5.25E-06
0.60 3.00 -6.23E-05
0.50 2.50 -1.44E-04
0.40 2.00 1.18E-03
0.30 1.50 0.0036
0.20 1.00 -0.0216
0.15 0.75 -0.0592
0.10 0.50 -0.0861
0.05 0.25 -0.0003
0.00 0.00 0.3868
Elaboración: Programa Nacional de Saneamiento Rural
36. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
36
Ilustración 8: Diagrama de momentos verticales: Empuje hidrostáticos
Elaboración: Programa Nacional de Saneamiento Rural
El momento máximo es: M = 0.387 Ton-m
Combinación de acciones C2: 1.60 x Empuje de Tierras
𝑀𝑥𝑑 = 1.60
ℎ2
∗ 𝜆2
∗ 𝛾𝑡 ∗ 𝑇𝑔2 (45° −
𝜙
2
⁄ ) ∗ 𝑅2
6 ∗ (1 − 𝑣2)
∗ (𝐻𝑡 ∗ 𝑒−𝜆𝑥
∗ 𝑆𝑒𝑛( 𝜆𝑥) + (
1
𝜆
− 𝐻𝑡) ∗ 𝑒−𝜆𝑥
∗ 𝐶𝑜𝑠(𝜆𝑥)
Tabla 14: Variación de momentos
Var H Altura Mxd
1.00 5.10 7.82E-08
0.90 4.59 1.90E-07
0.80 4.08 -1.62E-06
0.70 3.57 -4.64E-06
0.60 3.06 3.32E-05
0.50 2.55 1.11E-04
0.40 2.04 -6.78E-04
0.30 1.53 -0.0026
0.20 1.02 0.0137
0.15 0.77 0.0401
0.10 0.51 0.0610
0.05 0.26 0.0029
0.00 0.00 -0.2739
Elaboración: Programa Nacional de Saneamiento Rural
37. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
37
Ilustración 9: Diagrama de momentos de empuje del suelo
Elaboración: Programa Nacional de Saneamiento Rural
El momento máximo es: M = 0.274 Ton-m
3.4.3 Combinación de acciones C2: 1,60x(Empuje de tierras)
𝑄 𝑥𝑑 = 1.60 ∗
ℎ2
∗ 𝜆3
∗ 𝛾𝑡 ∗ 𝑇𝑔2
(45° −
𝜙
2
⁄ ) ∗ 𝑅2
6 ∗ (1 − 𝑣2)
∗ (𝐻𝑡 ∗ 𝑒− 𝜆𝑥
∗ ( 𝐶𝑜𝑠( 𝜆𝑥) − 𝑆𝑖𝑛( 𝜆𝑥))+ ( 𝐻− 𝑡 −
1
𝜆
) ∗ 𝑒
−𝜆𝑥
∗ ( 𝐶𝑜𝑠( 𝜆𝑥) + 𝑆𝑖𝑛( 𝜆𝑥))
Tabla 15: Variación de momento
Var H Altura Mxd
1.00 5.10 -3.50E-07
0.90 4.59 4.99E-07
0.80 4.08 7.70E-06
0.70 3.57 -8.12E-06
0.60 3.06 -1.68E-04
0.50 2.55 1.18E-04
0.40 2.04 3.66E-03
0.30 1.53 -0.001
0.20 1.02 -0.079
0.15 0.77 -0.118
0.10 0.51 0.001
0.05 0.26 0.552
0.00 0.00 1.706
Elaboración: Programa Nacional de Saneamiento Rural
38. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
38
Ilustración 10: Diagrama de fuerzas verticales: empuje del suelo
Elaboración: Programa Nacional de Saneamiento Rural
La cortante máxima es: Vu = 1.706 Ton
3.5 DISEÑO DE ACERO CARA INTERIOR
3.5.1 Características del elemento
Φ = 0.90
fy = 4200 kg/cm2
fc = 280 kg/cm2
b = 100 cm
r = 5 cm
h = 25 cm
d = 20 cm
Mmax = 0.387
β1 = 0.85
Ilustración 11: Elemento de diseño
Elaboración: Programa Nacional de Saneamiento Rural
39. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
39
3.5.2 Cuantía balanceada
𝜌 𝑏 = 0.85 ∗ 𝛽1 ∗
𝑓′ 𝑐
𝑓𝑦
(
6100
6100 + 𝑓𝑦
)
ρb = 0.0285
3.5.3 Cuantía máxima
𝜌 𝑚á𝑥 = 0.75 ∗ 𝜌 𝑏
ρmáx = 0.0214
𝐴𝑠 𝑚á𝑥 = 𝜌 𝑚á𝑥 ∗ 𝑏 ∗ 𝑑
42.79 cm2
3.5.4 Cuantía mínima
𝜌 𝑚𝑖𝑛 =
14
𝑓𝑦
ρmín = 0.0033
𝐴𝑠 𝑚á𝑥 = 𝜌 𝑚á𝑥 ∗ 𝑏 ∗ 𝑑
6.67 cm2
3.5.5 Cálculo de acero
Mmax = 38677.7 kg-cm
𝑎 =
𝐴 𝑠 ∗ 𝑓𝑦
0.85 ∗ 𝑓′ 𝑐 ∗ 𝑏
a = 0.09 cm
𝐴 𝑠 =
𝑀 𝑢
𝜙𝑓𝑦 ∗ (𝑑 −
𝑎
2
)
As = 0.51 cm2
El acero mínimo requerido: As = 6.67 cm2
3.5.6 Distribución del acero
Ø = 1/2"
As (Ø) = 1.29 cm2
Cantidad = 5.00
Espaciamiento acero S1 = 20.00 cm
Por tanto usar: Ø 1/2" @ 20cm
40. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
40
3.6 DISEÑO DE ACERO CARA EXTERIOR
3.6.1 Características del elemento
Φ = 0.9
fy = 4200 kg/cm2
fc = 280 kg/cm2
b = 100 cm
r = 5 cm
h = 25 cm
d = 20 cm
Mmax = 0.274
β1 = 0.85
Ilustración 12: Elemento de diseño
Elaboración: Programa Nacional de Saneamiento Rural
3.6.2 Cuantía balanceada
𝜌 𝑏 = 0.85 ∗ 𝛽1 ∗
𝑓′ 𝑐
𝑓𝑦
(
6100
6100 + 𝑓𝑦
)
ρb = 0.0285
3.6.3 Cuantía máxima
𝜌 𝑚á𝑥 = 0.75 ∗ 𝜌 𝑏
ρmáx = 0.0214
𝐴𝑠 𝑚á𝑥 = 𝜌 𝑚á𝑥 ∗ 𝑏 ∗ 𝑑
42.79 cm2
3.6.4 Cuantía mínima
𝜌 𝑚𝑖𝑛 =
14
𝑓𝑦
ρmín = 0.0033
𝐴𝑠 𝑚á𝑥 = 𝜌 𝑚á𝑥 ∗ 𝑏 ∗ 𝑑
6.67 cm2
41. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
41
3.6.5 Cálculo de acero
Mmax = 27391.1 kg-cm
𝑎 =
𝐴 𝑠 ∗ 𝑓𝑦
0.85 ∗ 𝑓′ 𝑐 ∗ 𝑏
a = 0.06 cm
𝐴 𝑠 =
𝑀 𝑢
𝜙𝑓𝑦 ∗ (𝑑 −
𝑎
2
)
As = 0.36 cm2
El acero mínimo requerido: As = 6.67 cm2
3.6.6 Distribución del acero
Ø = 1/2"
As (Ø) = 1.29 cm2
Cantidad = 5.00
Espaciamiento acero S1 = 20.00 cm
Por tanto, usar: Ø 1/2" @ 20cm
3.7 DISEÑO DE ACERO TANGENCIAL
Para el acero tangencial se tomará en cuenta las recomendaciones del CEPIS (2005)
donde la armadura transversal será anular en dos capas, espaciadas a no más de 30
cm; será del mismo diámetro que la armadura longitudinal
Distribución del Acero considerado
Ø = 1/2 "
As (Ø) = 1.29 cm2
Cantidad = 3.00
Espaciamiento acero S1 = 30.00 cm
Por tanto, usar: Ø 1/2" @ 30cm
3.7.1 Verificación por corte
Vu = 2.41 Ton
𝑉𝑐 = 0.53 ∗ √𝑓′ 𝑐∗ 𝑏 𝑤 ∗ 𝑑
Vc = 17.74 OK
42. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
42
3.8 CORONA
La corona será diseñada de acuerdo a las recomendaciones de la “Guía de diseño para
captaciones especiales” dotado por el Centro Panamericano de Ingeniería Sanitaria Y
Ciencias de Ambiente (CEPIS-2005).
Dimensionamiento:
A = 10 cm
B = 5 cm
C = 0 cm
D = 20 cm
H = 70 cm
h = 10 cm
Ilustración 13: Dimensionamiento de la Corona
Elaboración: Programa Nacional de Saneamiento Rural
3.8.1 Determinación de refuerzo:
El refuerzo de la corona debe estar constituido por una armadura principal en anillos
compuesto por acero corrugado de 1/2" espaciado a no más de 10cm.
Ilustración 14: Armadura Principal de Corona
Elaboración: Programa Nacional de Saneamiento Rural
43. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
43
Por Tanto usar:Ø 1/2" @ 10cm
La armadura transversal debe estar compuesta por estribos cerrados de acero
corrugado de 3/8". La armadura adicional que permitirá la unión entre corona y anillo,
estará constituida por varillas de 3/8" espaciadas a no más del espesor del muro.
Ilustración 15 Estribos y Anclaje en Armadura de Corona
Elaboración: Programa Nacional de Saneamiento Rural
Por Tanto, usar:
Estribos Ø 3/8" @ 25cm
AnclajesØ 3/8" @ 25cm
44. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
44
4 MEMORIA CALCULO ELECTRICO
4.1 INSTALACIONES ELECTRICAS CAISSON 01 HP
Tabla 16: Cuadro de cargas de tableros eléctricos
INSTALACIONES ELECTRICAS DE CAPTACION TIPO CAISSON – 01HP
CUADRO DE CARGAS DE TABLEROS ELECTRICOS, CALCULOS DE CAIDAS DE TENCION Y CAPACIDAD DE ALIMENTADORES Y CIRCUITOS
TABLERO
SERVICIO CIRCUITOS
CANTIDAD
FACTOR
PO
T
INS
T
FAC
T
MAX
DEM
PARCI
AL
MAX
DEM
TOTA
L
CORRIEN
TE (A)
LONGIT
UD (m)
SECCIO
N
(mm2)
CAIDA
DE
TENSIO
N (V)
CAPACIDAD
DEL
INTERRUPT
OR (A)
CAPACID
AD DE
CORRIEN
TE DEL
CABLE
(A)
PORCENTA
JE DE
CAIDA DE
TENSION
T
-
B
ALUMBRA
DO
C-01 ALUMBRADO 2
Ptos x
100W/Pto.
200 1.00 200.00
1632.
80
0.95 40.00 2.5 2.06 2x15 19.5 0.93%
TOMACO
RR. Y
FUERZA
C-02
TOMACORRIENTES
1
Ptos x
150W/Pto.
150 0.60 90.00 0.43 25.00 4 1.67 2x20 26 0.76%
C-03 A
ELECTROBOMBA 1 HP
1 Ptosx1x746
W/Pto.
746 0.90 671.40 8.25 15.00 4 2.54 2x20 26 1.16%
C-04 A
ELECTROBOMBA 1 HP
1 Ptosx1x746
W/Pto.
746 0.90 671.40 8.25 15.00 4 2.54 2x20 26 1.16%
ALIMENTADOR A T-B
1632.
80
6.70 46.00 6 1.59 2x30 34 0.72%
TABLERO TB
POTENCIA
INSTALADA
TOTAL:
1.84 KW
FACTOR DE
DIVERSIDAD:
0.89
DEMANDA
MAXIMA
REAL:
1.63 KW
Elaboración: Programa Nacional de Saneamiento Rural
45. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
45
4.2 INSTALACIONES ELECTRICAS CAISSON 02 HP
Tabla 17: Cuadro de cargas de tableros eléctricos
INSTALACIONES ELECTRICAS DE: CAPTACION TIPO CAISSON - 02 HP
CUADRO DE CARGAS DE TABLEROS ELECTRICOS, CALCULOS DE CAIDAS DE TENCION Y CAPACIDAD DE ALIMENTADORES Y CIRCUITOS
TABLERO
SERVICIO CIRCUITOS
CANTIDAD
FACTOR
POT
INS
T
FAC
T
MAX
DEM
PARCI
AL
MAX
DEM
TOTAL
CORRIEN
TE (A)
LONGIT
UD (m)
SECCI
ON
(mm2)
CAIDA
DE
TENSI
ON (V)
CAPACIDA
D DEL
INTERRUPT
OR (A)
CAPACID
AD DE
CORRIEN
TE DEL
CABLE
(A)
PORCENT
AJE DE
CAIDA DE
TENSION
T
-
B
ALUMBRA
DO
C-01 ALUMBRADO 2
Ptos x
100W/Pto.
200
1.0
0
200.00
2975.
60
0.95 40.00 2.5 3.36 2x15 19.5 1.53%
TOMACOR
R. Y
FUERZA
C-02
TOMACORRIENTES
1
Ptos x
150W/Pto.
150
0.6
0
90.00 0.43 25.00 4 2.98 2x20 26 1.35%
C-03 A ELECTROBOMBA
2 HP
1 Ptosx2x746W/
Pto.
149
2
0.9
0
1342.8
0
16.50 15.00 4 4.81 2x20 26 2.19%
C-04 A ELECTROBOMBA
2 HP
1 Ptosx2x746W/
Pto.
149
2
0.9
0
1342.8
0
16.50 15.00 4 4.81 2x20 26 2.19%
ALIMENTADOR A T-B
2975.
60
12.20 46.00 6 2.89 2x30 34 1.32%
TABLERO TB
POTENCIA
INSTALADA
TOTAL:
3.33 KW
FACTOR DE
DIVERSIDAD:
0.89
DEMANDA
MAXIMA
REAL:
2.98 KW
Elaboración: Programa Nacional de Saneamiento Rural
46. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
46
4.3 INSTALACIONES ELECTRICAS CAISSON 03 HP
Tabla 18: Cuadro de cargas de tableros eléctricos
INSTALACIONES ELECTRICAS DE: CAPTACION TIPO CAISSON - 03 HP
CUADRO DE CARGAS DE TABLEROS ELECTRICOS, CALCULOS DE CAIDAS DE TENCION Y CAPACIDAD DE ALIMENTADORES Y CIRCUITOS
TABLERO
SERVICIO CIRCUITOS
CANTIDAD
FACTOR
POT
INST
FACT
MAX
DEM
PAR
CIAL
MAX
DEM
TOTAL
CORRIE
NTE (A)
LONGITU
D (m)
SECCI
ON
(mm2)
CAIDA
DE
TENSIO
N (V)
CAPACIDA
D DEL
INTERRUP
TOR (A)
CAPACID
AD DE
CORRIEN
TE DEL
CABLE
(A)
PORCENTA
JE DE
CAIDA DE
TENSION
T
-
B
ALUMBRA
DO
C-01 ALUMBRADO 2
Ptos x
100W/Pto.
200 1.00
200.
00
4318.
40
0.95 40.00 2.5 4.67 2x15 19.5 2.12%
TOMACOR
R. Y
FUERZA
C-02
TOMACORRIENTES
1
Ptos x
150W/Pto.
150 0.60
90.0
0
0.43 25.00 4 4.28 2x20 26 1.95%
C-03 A
ELECTROBOMBA 3 HP
1 Ptosx3x74
6W/Pto.
2238 0.90
2014
.20
24.75 15.00 4 7.07 2x20 26 3.21%
C-04 A
ELECTROBOMBA 3 HP
1 Ptosx3x74
6W/Pto.
2238 0.90
2014
.20
24.75 15.00 4 7.07 2x20 26 3.21%
ALIMENTADOR A T-B
4318.
40
17.71 46.00 6 4.20 2x30 34 1.91%
TABLERO TB
POTENCIA
INSTALADA
TOTAL:
4.83 KW
FACTOR DE
DIVERSIDAD:
0.89
DEMANDA
MAXIMA
REAL:
4.32 KW
Elaboración: Programa Nacional de Saneamiento Rural
47. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
47
5 METRADOS
5.1 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 1.00 LPS
Tabla 19: PLANILLA DE METRADO
PROYECTO:
PROPIETARIO:
UBICACIÓN :
FECHA :
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
01 CAPTACION TIPO CAISSON PARA UN CAUDAL DE BOMBEO DE 1.00 LPS
01.01 CAISSON
01.01.01 TRABAJOS PRELIMINARES
01.01.01.01 LIMPIEZA DE TERRENO MANUAL M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.02 TRAZO Y REPLANTEO INICIAL DE OBRA DE EDIFICACION M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.03 TRAZO Y REPLANTEO FINAL DE OBRA DE EDIFICACION M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.02 MOVIMIENTO DE TIERRAS
01.01.02.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.01.02.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 3.30
UÑAS DE CAISSON 1.00 6.28 1.05 0.50 3.30
01.01.02.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 6.28
1.00 6.28 6.28
01.01.02.01.03 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 4.29
1.00 3.30 1.30 4.29
01.01.03 OBRAS DE CONCRETO SIMPLE
01.01.03.01 EMBOQUILLADO C/PIEDRA CONCRETO F´C=210 KG/CM2 E=0.20 M M3 2.36
1.00 6.28 0.75 0.50 2.36
48. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
48
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
01.01.03.02 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.28
1.00 1.70 0.25 0.65 0.28
01.01.03.03 ENCOFRADO Y DESENCOFRADO NORMAL M2 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
01.01.04 OBRAS DE CONCRETO ARMADO
01.01.04.01 FUSTE CAISSON
01.01.04.01.01 CONCRETO F'C 280 KG/CM2 (I) P/CAISSON M3 7.60
UÑAS 1.00 5.97 0.18 0.50 0.52
FUSTE DE CAISSON 1.00 5.97 0.20 5.93 7.08
01.01.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LOSAS DE FONDO PISO M2 76.76
UÑAS 2.00 5.97 0.50 5.97
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
01.01.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 457.17
UÑAS 1.00 24.00 1.47 0.56 19.76
1.00 12.00 6.47 0.99 76.85
FUSTE 1.00 24.00 1.40 0.56 18.82
1.00 20.00 6.88 0.99 136.22
1.00 30.00 6.92 0.99 205.52
01.01.04.02.01 CONCRETO F'C 280 KG/CM2 (I) P/LOSA DE TECHO M3 1.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 0.17 1.785
01.01.04.02.02 ENCOFRADODESENCOFRADO NORMAL MURO REFORZADO M2 12.71
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.01.04.02.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 142.42
Caseta de Válvulas
Longitudinal 1.00 4.00 2.93 0.99 11.60
Transversal 1.00 4.00 3.47 0.99 13.74
Longitudinal 2.00 6.00 3.65 0.56 24.53
Transversal 2.00 8.00 3.14 0.56 28.13
2.00 20.00 1.24 0.56 27.78
1.00 4.00 2.00 0.99 7.92
1.00 4.00 1.50 0.99 5.94
1.00 8.00 1.20 0.99 9.50
Dado de concreto
1.00 10.00 1.37 0.56 7.67
1.00 5.00 2.00 0.56 5.60
01.01.04.03.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 83.50
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.02 CASETA DE VALVULAS
01.02.01 ESTRUCTURA DE MADERA Y COBERTURA
49. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
49
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
01.02.01.01 VIGAS DE MADERA DE 3" x 4" X 3.50M(MADERA DURA) UND 2.00
1.00 2.00 2.00
01.02.01.02 VIGAS DE MADERA DE 3" x 4" X 3.00M(MADERA DURA) UND 2.00
1.00 2.00 2.00
01.02.01.03 CORREAS DE MADERA 2" X 4" ML 18.00
1.00 6.00 3.00 18.00
01.02.01.04 COBERTURA TR -4 0.45 A 0.50M M2 12.90
3.35 3.85 12.90
01.02.01.05 COLUMNAS DE MADERA DE 4" x 4" UND 4.00
1.00 4.00 4.00
01.02.01.06 COLUMNAS DE MADERA DE 3" x 4" UND 4.00
1.00 4.00 4.00
01.02.03 MAMPOSTERIA
01.02.03.01
TABIQUERIA DE MADERA EUCALIPTO TRATADO 150MM X 1 1/2" PULIDO , LAQUEADO, Y PRESERVADO
C/BASTIDORES DE MADERA 2 " X 3"
27.35
2.00 3.50 2.39 16.73
2.00 3.00 2.12 12.72
Descontado puerta
(1.00) 1.00
2.1 -2.10
01.02.04 INSTALACIONES HIDRAULICAS
01.02.04.01 ACCESORIOS DE TUBERIA DE SUCCION
01.02.04.01.01 SUMINISTRO E INSTALACION DE CANASTILLA DE BRONCE DE D=2" UND 1.00 2.00 2.00 2.00
01.02.04.01.02 SUMINISTRO E INSTALACION DE VALVULA DE PIE DE D=2" UND 1.00 2.00 2.00 2.00
01.02.04.01.03 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 2" ML 1.00 6.50 6.50 6.50
01.02.04.01.04 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 2" UND 1.00 4.00 4.00 4.00
01.02.04.01.05 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D= 2" UND 1.00 2.00 2.00 2.00
01.02.04.02 ACCESORIOS DE TUBERIA DE IMPULSION Y LIMPIA - -
01.02.04.02.01 SUMINISTRO E INSTALACION DE ELECTROBOMBA CENTRIFUGA 1HP UND 1.00 2.00 2.00 2.00
01.02.04.02.02 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 1 1/2" UND 1.00 8.00 8.00 8.00
01.02.04.02.03 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D=1 1/2" UND 1.00 3.00 3.00 3.00
01.02.04.02.04 SUMINISTRO E INSTALACION DE VALVULA CHEK DE D= 1 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.02.05 SUMINISTRO E INSTALACION DE VALVULA DE COMPUERTA DE CIERRE ESFERICO C/MANIJA D= 1 1/2" UND 1.00 3.00 3.00 3.00
01.02.04.02.06 SUMINISTRO E INSTALACION DE TEE Fº Gº DE 2 1/2" X 2 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.02.07 SUMINISTRO E INSTALACION DE MANOMETRO 0-300 PSI CON VALVULA DEINTERRUPCION UND 1.00 1.00 1.00 1.00
01.02.04.02.08 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 1 1/2" ML 1.00 5.25 5.25 5.25
01.03 PUENTE DE ACCESO
01.03.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.03.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 18.19
MURO DE CONTENCION 1.00 1.70 1.85 2.00 6.29
SUBCIMIENTO 1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 9.95
MURO DE CONTENCION 1.00 1.70 1.85 3.15
50. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
50
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
SUBCIMIENTO 1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
01.03.01.03 RELLENO PARA ESTRUCTURAS CON MATERIAL PROPIO M3 5.10
MURO DE CONTENCION 1.00 1.70 1.50 2.00 5.10
01.03.01.04 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 16.73
18.19 1.20 21.83
-5.10
01.03.03 OBRAS DE CONCRETO SIMPLE
01.03.03.01 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.30
1.70 0.25 0.70 0.30
01.03.03.02 ENCOFRADO Y DESENCOFRADO NORMAL M2 3.23
2.00 1.70 0.70 2.38
2.00 1.70 0.25 0.85
01.03.03.03 CONCRETO 1:12 + 8" P.G. PARA SUB CIMIENTOS M3 11.90
1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.03.04 ENCOFRADO Y DESENCOFRADO PARA SUBCIMIENTOS M2 18.76
SUBCIMIENTO 1.00 1.70 2.80 4.76
2.00 1.00 2.80 5.60
2.00 1.00 2.10 4.20
2.00 1.00 1.40 2.80
2.00 1.00 0.70 1.40
01.03.03.05 MAMPOSTERIA DE PIEDRA EMBOQUILLADO E=0.20M M2 2.36
1.00 6.28 0.75 0.50 2.36
01.03.03.06 DADO DE CONCRETO M3 0.28
1.00 1.70 0.25 0.65 0.28
01.03.03.07 ENCOFRADO Y DESENCOFRADO DE DADO DE CONCRETO M2 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
01.03.04 OBRAS DE CONCRETO ARMADO
01.03.04.01 VIGAS
01.03.04.01.01 CONCRETO f'c=210 kg/cm2 P/VIGAS M3 0.89
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.30 0.66
VT-2 (0.30 X 0.45) 1.00 1.70 0.30 0.45 0.23
01.03.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LVIGAS M2 5.83
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
01.03.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 188.30
VT-1 (0.25 X 0.30) 2.00 6.00 5.27 1.55 98.15
ESTRIBOS 2.00 32.00 1.10 0.56 39.42
VT-2 (0.30 X 0.45) 1.00 6.00 2.20 1.55 20.49
52. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
52
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
1.00 6.00 2.3 1.24 17.04
1.00 2.00 2.3 0.99 4.55
1.00 2.00 0.95 3.24 6.15
01.03.05 REVOQUES ENLUCIDOS Y MOLDURAS
01.03.05.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 12.65
PUENTE 1.00 3.20 1.70 5.44
1.00 8.10 0.17 1.377
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
01.04 INSTALACIONES ELECTRICAS
01.04.01 TABLERO GENERAL TG UND 1.00 1.00 1.00 1.00
01.04.02 SALIDA DE TECHO ( CENTRO DE LUZ) PTO 1.00 2.00 2.00 2.00
01.04.03 SALIDA TOMACORRIENTE DOBLE CON LINEA DE TIERRA PTO 1.00 1.00 1.00 1.00
01.04.04 SALIDA PARA INTERRUPTOR DOBLE PTO 1.00 1.00 1.00 1.00
01.04.05 ARTEFACTO FLUORESCENTE (HERMETICO ) 36 W UND 1.00 2.00 2.00 2.00
01.04.06 INTERRUPTOR BIPOLAR UND 1.00 1.00 1.00 1.00
01.04.07 TOMACORRIENTE CON PUESTA A TIERRA Y PRUEBA DE AGUA UND 1.00 1.00 1.00 1.00
01.04.08 CABLE ELECTRICO 1 X 4 MM2 NH-80 + 1 X 4 MM2 ML 1.00 1.00 1.00 25.00
01.04.09 CABLE ELECTRICO 2 X 6 MM2 N2XH + 1 X 6 MM2 ML 1.00 1.00 1.00 25.00
01.04.10 POZO PUESTA A TIERRA (10<5 OHMS) UND 1.00 1.00
1.00
1.00
01.04.11 VARIOS - -
01.04.11.01 PRUEBA DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESION) UND 1.00 4.00 4.00 4.00
01.04.11.02 BARANDA DE FIERRO GALVANIZADODE 2" ML 1.00 5.55 5.55 5.55
02 LINEA DE IMPULSION (400.00M) - -
02.01 TRABAJOS PRELIMINARES - -
02.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.00 400.00 400.00 400.00
02.01.02 TRAZO Y REPLANTEO INICIAL DE RED DE AGUA POTABLE ML 1.00 400.00 400.00 400.00
02.01.03 TRAZO Y REPLANTEO FINAL DE RED DE AGUA POTABLE ML 1.00 400.00 400.00 400.00
02.02 MOVIMIENTO DE TIERRAS - -
02.02.01 EXCAV. ZANJAS MANUAL TN P/TUB 1/2"-1 1/2" H. 1.00 ML 1.00 400.00 400.00 400.00
02.02.02 REFINE/NIVELAC. ZANJA TN P/TUB 1/2"-1 1/2" HASTA 3.00 ML 1.00 400.00 400.00 400.00
02.02.03 CAMA DE APOYO PARA TUBERIA TODA PROFUNDIDAD TERRENO NORMAL ML 1.00 400.00 400.00 400.00
02.02.04 PRIMER RELLENO APISONADO T. NORMAL 1/2"-1 1/2" HASTA 3.00 M DE PROF. ML 1.00 400.00 400.00 400.00
02.02.05 SEGUNDO RELLENO/COMPAC ZANJAS TN P/TUB 1/2"-1 1/2" H=1.00M ML 1.00 400.00 400.00 400.00
02.02.06 ELIM/MAT/EXC MANUAL TN TUB/ 1/2" - 1 1/2" HASTA 5 KM. ML 1.00 400.00 400.00 400.00
02.03 TUBERIAS - -
02.03.01 SUMINISTRO TUBERIA DE PVC SP PN 10 DN 11/2" ML 1.00 400.00 400.00 400.00
02.03.02 INSTALACION DE TUBERIA DE PVC SP DE 1 1/2" ML 1.00 400.00 400.00 400.00
02.03.03 PRUEBA HIDRAULICA P/TUB. A.P. DE 11/2" ZANJA ABIERTA ML 1.00 400.00 400.00 400.00
02.03.04 PRUEBA A ZANJA TAPADA Y DESINFECCION DE TUBERIA 1 1/2" ML 1.00 400.00 400.00 400.00
02.04 SUMINISTRO E INSTALACION DE ACCESORIOS - -
02.04.01 SUMINISTRO DE CODO DE PVC SP DE 1 1/2" x 45º UND 1.00 4.00 4.00 4.00
02.04.02 SUMINISTRO DE CODO DE PVC SP DE 1 1/2" x 90º UND 1.00 6.00 6.00 6.00
02.04.03 SUMINISTRO DE UPR (ADAPTADOR) PVC SP DE 1 1/2" UND 1.00 2.00 2.00 2.00
53. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
53
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIA
L
TOTAL
LARGO
ANCH
O
ALTO
02.04.04 INSTALACION DE ACCESORIOS DE PVC-SP 1/2"-1 1/2" UND 1.00 12.00 12.00 12.00
02.05 CONTROL DE CALIDAD - -
02.05.01 PRUEBA DE COMPACTACION DE SUELOS (PROCTOR MODIF DENSIDAD CAMPO) UND 1.00 5.00 5.00 5.00
02.06 VALVULA DE AIRE - -
02.06.01 VALVULA AIRE DE 1" UND 1.00 1.00 1.00 1.00
02.07 VALVULA DE PURGA - -
02.07.01 VALVULA DE PURGA DE 1 1/2" UND 1.00 1.00 1.00 1.00
02.08 CERCO PERIMETRICO
02.08.01 TRABAJOS PRELIMINARES
02.08.01.01 LIMPIEZA DE TERRENO MANUAL M2 10.54
4.10 2.57 10.54
02.08.01.02 TRAZO Y REPLANTEO INICIAL DE OBRA DE EDIFICACION M2 10.54
4.10 2.57 10.54
02.08.01.03 TRAZO Y REPLANTEO FINAL DE OBRA DE EDIFICACION M2 10.54
4.10 2.57 10.54
02.08.02 MOVIMIENTO DE TIERRAS
02.08.02.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 0.80 M DE PROFUNIDIDAD M3 5.00 0.40 0.40 0.8 0.64 0.64
02.08.02.02 NIVELACION COMPACTACION MANUAL DE TERRENO NORMAL M2 5.00 0.40 0.40 0.80 0.80
02.08.02.03 RELLENO CON MATERIAL PROPIO M3 5.00 0.40 0.40 0.40 0.32 0.32
02.08.02.04 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 1.00 0.32 1.20 0.38 0.38
02.08.03 OBRAS DE CONCRETO SIMPLE
02.08.03.01 CONCRETO F'C=175KG/CM2 EN DADO DE COLUMNAS M3 0.50
5.00 0.40 0.40 0.60 0.48
5.00 0.15 0.15 0.15 0.02
02.08.04 VARIOS
02.08.04.01 SUMINISTRO Y COLOCACION DE COLUMNAS DE TUBO DE F°G° DE 2" X 2.5MM UND 5.00 5.00 5.00
02.08.04.02 SUMINISTRO E INSTALACION DE MALLA METALICA N° 10 COCADAS 2" X 2" M2 1.00 8.49 1.95 16.56 16.56
02.08.04.03 SUMINISTRO Y COLOCACION ALAMBRE DE PUAS P/CERCO ML 2.00 8.49 16.98 16.98
02.08.04.04 PUERTA METALICA DE 1.20 X 2.20M UNA HOJA CON TUBO DE 2" Y MALLA ROMBO DE 1/2" X 1/2" UND 1.00 1.00 1.00
54. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
54
5.2 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 2.00 LPS
Tabla 20 PLANILLA DE METRADO
PROYECTO:
PROPIETARIO:
UBICACIÓN :
FECHA :
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
01 CAPTACION TIPO CAISSON PARA UN CAUDAL DE BOMBEO DE 2.00 LPS
01.01 CAISSON
01.01.01 TRABAJOS PRELIMINARES
01.01.01.01 LIMPIEZA DE TERRENO MANUAL M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.02 TRAZO Y REPLANTEO INICIAL DE OBRA DE EDIFICACION M2 10.50
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.03 TRAZO Y REPLANTEO FINAL DE OBRA DE EDIFICACION M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.02 MOVIMIENTO DE TIERRAS
01.01.02.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.01.02.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 3.30
UÑAS DE CAISSON 1.00 6.28 1.05 0.50 3.30
01.01.02.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 6.28
1.00 6.28 6.28
01.01.02.01.03 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 4.29
1.00 3.30 1.30 4.29
01.01.03 OBRAS DE CONCRETO SIMPLE
01.01.03.01 EMBOQUILLADO C/PIEDRA CONCRETO F´C=210 KG/CM2 E=0.20 M M3 2.36
1.00 6.28 0.75 0.50 2.36
01.01.03.02 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.28
1.00 1.70 0.25 0.65 0.28
01.01.03.03 ENCOFRADO Y DESENCOFRADO NORMAL M2 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
01.01.04 OBRAS DE CONCRETO ARMADO
55. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
55
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
01.01.04.01 FUSTE CAISSON
01.01.04.01.01 CONCRETO F'C 280 KG/CM2 (I) P/CAISSON M3 7.60
UÑAS 1.00 5.97 0.18 0.50 0.52
FUSTE DE CAISSON 1.00 5.97 0.20 5.93 7.08
01.01.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LOSAS DE FONDO PISO M2 76.76
UÑAS 2.00 5.97 0.50 5.97
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
01.01.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 457.17
UÑAS 1.00 24.00 1.47 0.56 19.76
1.00 12.00 6.47 0.99 76.85
FUSTE 1.00 24.00 1.40 0.56 18.82
1.00 20.00 6.88 0.99 136.22
1.00 30.00 6.92 0.99 205.52
01.01.04.02 LOSA DE TECHO
01.01.04.02.01 CONCRETO F'C 280 KG/CM2 (I) P/LOSA DE TECHO M3 1.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 0.17 1.785
01.01.04.02.02 ENCOFRADODESENCOFRADO NORMAL MURO REFORZADO M2 12.71
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.01.04.02.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 142.42
Caseta de Válvulas
Longitudinal 1.00 4.00 2.93 0.99 11.60
Transversal 1.00 4.00 3.47 0.99 13.74
Longitudinal 2.00 6.00 3.65 0.56 24.53
Transversal 2.00 8.00 3.14 0.56 28.13
2.00 20.00 1.24 0.56 27.78
1.00 4.00 2.00 0.99 7.92
1.00 4.00 1.50 0.99 5.94
1.00 8.00 1.20 0.99 9.50
Dado de concreto
1.00 10.00 1.37 0.56 7.67
1.00 5.00 2.00 0.56 5.60
01.01.04.03 REVOQUES ENLUCIDOS Y MOLDURAS
01.01.04.03.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 83.50
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.02 CASETA DE VALVULAS
01.02.01 ESTRUCTURA DE MADERA Y COBERTURA
01.02.02.01 VIGAS DE MADERA DE 3" x 4" X 3.50M(MADERA DURA) UND 2.00
1.00 2.00 2.00
01.02.02.02 VIGAS DE MADERA DE 3" x 4" X 3.00M(MADERA DURA) UND 2.00
1.00 2.00 2.00
01.02.02.03 CORREAS DE MADERA 2" X 4" ML 18.00
56. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
56
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 6.00 3.00 18.00
01.02.02.04 COBERTURA TR -4 0.45 A 0.50M M2 12.90
3.35 3.85 12.90
01.02.02.05 COLUMNAS DE MADERA DE 4" x 4" UND 4.00
1.00 4.00 4.00
01.02.02.06 COLUMNAS DE MADERA DE 3" x 4" UND 4.00
1.00 4.00 4.00
01.02.03 MAMPOSTERIA
01.02.03.01
TABIQUERIA DE MADERA EUCALIPTO TRATADO 150MM X 1 1/2" PULIDO , LAQUEADO, Y
PRESERVADO C/BASTIDORES DE MADERA 2 " X 3"
27.35
2.00 3.50 2.39 16.73
2.00 3.00 2.12 12.72
Descontado puerta (1.00)
1.00
2.1 -2.10
01.02.04 INSTALACIONES HIDRAULICAS
01.02.04.01 ACCESORIOS DE TUBERIA DE SUCCION
01.02.04.01.01 SUMINISTRO E INSTALACION DE CANASTILLA DE BRONCE DE D=2 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.01.02 SUMINISTRO E INSTALACION DE VALVULA DE PIE DE D=2 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.01.03 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 2 1/2" ML 1.00 6.50 6.50 6.50
01.02.04.01.04 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 2 1/2" UND 1.00 4.00 4.00 4.00
01.02.04.01.05 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D= 2 1/2" UND 1.00 2.00 2.00 2.00
- -
01.02.04.02 ACCESORIOS DE TUBERIA DE IMPULSION Y LIMPIA - -
01.02.04.02.01 SUMINISTRO E INSTALACION DE ELECTROBOMBA CENTRIFUGA 2 HP UND 1.00 2.00 2.00 2.00
01.02.04.02.02 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 2" UND 1.00 8.00 8.00 8.00
01.02.04.02.03 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D= 2" UND 1.00 3.00 3.00 3.00
01.02.04.02.04 SUMINISTRO E INSTALACION DE VALVULA CHEK DE D= 2" UND 1.00 2.00 2.00 2.00
01.02.04.02.05
SUMINISTRO E INSTALACION DE VALVULA DE COMPUERTA DE CIERRE ESFERICO C/MANIJA
D= 2"
UND 1.00 3.00 3.00 3.00
01.02.04.02.06 SUMINISTRO E INSTALACION DE TEE FºGº DE 2" X 2" UND 1.00 2.00 2.00 2.00
01.02.04.02.07 SUMINISTRO E INSTALACION DE MANOMETRO 0-300 PSI CON VALVULA DEINTERRUPCION UND 1.00 1.00 1.00 1.00
01.02.04.02.08 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 2 1/2" ML 1.00 5.25 5.25 5.25
01.03 PUENTE DE ACCESO
01.03.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.03.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 18.19
MURO DE CONTENCION 1.00 1.70 1.85 2.00 6.29
SUBCIMIENTO 1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 9.95
MURO DE CONTENCION 1.00 1.70 1.85 3.15
SUBCIMIENTO 1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
57. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
57
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 1.70 1.00 1.70
01.03.01.03 RELLENO PARA ESTRUCTURAS CON MATERIAL PROPIO M3 5.10
MURO DE CONTENCION 1.00 1.70 1.50 2.00 5.10
01.03.01.04 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 16.73
18.19 1.20 21.83
-5.10
01.03.03 OBRAS DE CONCRETO SIMPLE
01.03.03.01 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.30
1.70 0.25 0.70 0.30
01.03.03.02 ENCOFRADO Y DESENCOFRADO NORMAL M2 3.23
2.00 1.70 0.70 2.38
2.00 1.70 0.25 0.85
01.03.03.03 CONCRETO 1:12 + 8" P.G. PARA SUB CIMIENTOS M3
11.90
1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.03.04 ENCOFRADO Y DESENCOFRADO PARA SUBCIMIENTOS M2 18.76
SUBCIMIENTO 1.00 1.70 2.80 4.76
2.00 1.00 2.80 5.60
2.00 1.00 2.10 4.20
2.00 1.00 1.40 2.80
2.00 1.00 0.70 1.40
01.03.03.05 MAMPOSTERIA DE PIEDRA EMBOQUILLADO E=0.20M M2 2.36
1.00 6.28 0.75 0.50 2.36
01.03.03.06 DADO DE CONCRETO M3 0.28
1.00 1.70 0.25 0.65 0.28
01.03.03.07 ENCOFRADO Y DESENCOFRADO DE DADO DE CONCRETO M3 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
01.03.04 OBRAS DE CONCRETO ARMADO
01.03.04.01 VIGAS
01.03.04.01.01 CONCRETO f'c=210 kg/cm2 P/VIGAS M3
0.89
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.30 0.66
VT-2 (0.30 X 0.45) 1.00 1.70 0.30 0.45 0.23
01.03.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LVIGAS M2
5.83
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
01.03.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 188.30
VT-1 (0.25 X 0.30) 2.00 6.00 5.27 1.55 98.15
ESTRIBOS 2.00 32.00 1.10 0.56 39.42
VT-2 (0.30 X 0.45) 1.00 6.00 2.20 1.55 20.49
59. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
59
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 6.00 2.3 1.24 17.04
1.00 2.00 2.3 0.99 4.55
1.00 2.00 0.95 3.24 6.15
01.03.05 REVOQUES ENLUCIDOS Y MOLDURAS
01.03.05.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 12.65
PUENTE 1.00 3.20 1.70 5.44
1.00 8.10 0.17 1.377
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
01.04 INSTALACIONES ELECTRICAS
01.04.01 TABLERO GENERAL TG UND 1.00 1.00 1.00 1.00
01.04.02 SALIDA DE TECHO ( CENTRO DE LUZ) PTO 1.00 2.00 2.00 2.00
01.04.03 SALIDA TOMACORRIENTE DOBLE CON LINEA DE TIERRA PTO 1.00 1.00 1.00 1.00
01.04.04 SALIDA PARA INTERRUPTOR DOBLE PTO 1.00 1.00 1.00 1.00
01.04.05 ARTEFACTO FLUORESCENTE (HERMETICO ) 36 W UND 1.00 2.00 2.00 2.00
01.04.06 INTERRUPTOR BIPOLAR UND 1.00 1.00 1.00 1.00
01.04.07 TOMACORRIENTE CON PUESTA A TIERRA Y PRUEBA DE AGUA UND 1.00 1.00 1.00 1.00
01.04.08 CABLE ELECTRICO 1 X 4 MM2 NH-80 + 1 X 4 MM2 ML 1.00 1.00 1.00 1.00
01.04.09 CABLE ELECTRICO 2 X 6 MM2 N2XH + 1 X 6 MM2 ML 1.00 1.00 1.00 1.00
01.04.10 POZO PUESTA A TIERRA (10<5 OHMS) UND 1.00 1.00
1.00
1.00
01.04.11 VARIOS - -
01.04.11.01 PRUEBA DE CALIDAD DEL CONCRETO (PRUEBA A LA COMPRESION) UND 1.00 4.00
4.00
4.00
01.04.11.02 BARANDA DE FIERRO GALVANIZADODE 2" ML 1.00 5.55
5.55
5.55
02 LINEA DE IMPULSION (400.00M) - -
02.01 TRABAJOS PRELIMINARES - -
02.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.00 400.00 400.00 400.00
02.01.02 TRAZO Y REPLANTEO INICIAL DE RED DE AGUA POTABLE ML 1.00 400.00 400.00 400.00
02.01.03 TRAZO Y REPLANTEO FINAL DE RED DE AGUA POTABLE ML 1.00 400.00 400.00 400.00
02.02 MOVIMIENTO DE TIERRAS - -
02.02.01 EXCAV ZANJAS TN P/TUB 2"- 3" H. 1.00 ML 1.00 400.00 400.00 400.00
02.02.02 REFINE/NIVELAC. ZANJA TN P/TUB 2"-3" H 3.00M ML 1.00 400.00 400.00 400.00
02.02.03 CAMA DE APOYO TERRENO NORMAL HASTA 3.00 M DE PROF. ML 1.00 400.00 400.00 400.00
02.02.04 PRIMER RELLENO APISONADO T. NORMAL 2"- 3" HASTA 3.00 M DE PROF. ML 1.00 400.00 400.00 400.00
02.02.05 SEGUNDO RELLENO/COMPAC ZANJAS TN P/TUB 2"-3" H=1.00M ML 1.00 400.00 400.00 400.00
02.02.06 ELIM/MAT/EXC MANUAL TN TUB/ 2"- 3" HASTA 5 KM. ML 1.00 400.00 400.00 400.00
02.03 TUBERIAS - -
02.03.01 SUMINISTRO TUBERIA DE PVC SP PN 10 DN 2" ML 1.00 400.00 400.00 400.00
02.03.02 INSTALACION DE TUBERIA DE PVC SP DE 2" ML 1.00 400.00 400.00 400.00
02.03.03 PRUEBA HIDRAULICA P/TUB. A.P. DE 2" ZANJA ABIERTA ML 1.00 400.00 400.00 400.00
02.03.04 PRUEBA HIDRAULICA/DESINFECCION P/TUB. A.P. DN 2" ML 1.00 400.00 400.00 400.00
02.04 SUMINISTRO E INSTALACION DE ACCESORIOS - -
02.04.01 SUMINISTRO DE CODO PVC SP DE 2" x 45º UND 1.00 4.00 4.00 4.00
60. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
60
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
02.04.02 SUMINISTRO DE CODO PVC SP DE 2" x 90º UND 1.00 6.00 6.00 6.00
02.04.03 SUMINISTRO DE UPR (ADAPTADOR) PVC SP DE 2" UND 1.00 2.00 2.00 2.00
02.04.04 INSTALACION DE ACCESORIOS DE PVC DE 2" UND 1.00 12.00 12.00 12.00
02.05 CONTROL DE CALIDAD - -
02.05.01 PRUEBA DE COMPACTACION DE SUELOS (PROCTOR MODIF DENSIDAD CAMPO) UND 1.00 5.00 5.00 5.00
02.06 VALVULA DE AIRE - -
02.06.01 VALVULA AIRE DE 1" UND 1.00 1.00 1.00 1.00
02.07 VALVULA DE PURGA - -
02.07.01 VALVULA DE PURGA DE 2" UND 1.00 1.00 1.00 1.00
02.08 CERCO PERIMETRICO
02.08.01 TRABAJOS PRELIMINARES
02.08.01.01 LIMPIEZA DE TERRENO MANUAL M2 10.54
4.10 2.57 10.54
02.08.01.02 TRAZO Y REPLANTEO INICIAL DE OBRA DE EDIFICACION M2 10.54
4.10 2.57 10.54
02.08.01.03 TRAZO Y REPLANTEO FINAL DE OBRA DE EDIFICACION M2 10.54
4.10 2.57 10.54
02.08.02 MOVIMIENTO DE TIERRAS
02.08.02.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 0.80 M DE PROFUNIDIDAD M3 5.00 0.40 0.40 0.8 0.64 0.64
02.08.02.02 NIVELACION COMPACTACION MANUAL DE TERRENO NORMAL M2 5.00 0.40 0.40 0.80 0.80
02.08.02.03 RELLENO CON MATERIAL PROPIO M3 5.00 0.40 0.40 0.40 0.32 0.32
02.08.02.04 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 1.00 0.32 1.20 0.38 0.38
02.08.03 OBRAS DE CONCRETO SIMPLE
02.08.03.01 CONCRETO F'C=175KG/CM2 EN DADO DE COLUMNAS M3 0.50
5.00 0.40 0.40 0.60 0.48
5.00 0.15 0.15 0.15 0.02
02.08.04 VARIOS
02.08.04.01 SUMINISTRO Y COLOCACION DE COLUMNAS DE TUBO DE F°G° DE 2" X 2.5MM UND 5.00 5.00 5.00
02.08.04.02 SUMINISTRO E INSTALACION DE MALLA METALICA N° 10 COCADAS 2" X 2" M2 1.00 8.49 1.95 16.56 16.56
02.08.04.03 SUMINISTRO Y COLOCACION ALAMBRE DE PUAS P/CERCO ML 2.00 8.49 16.98 16.98
02.08.04.04
PUERTA METALICA DE 1.20 X 2.20M UNA HOJA CON TUBO DE 2" Y MALLA ROMBO DE 1/2" X
1/2"
UND 1.00
1.00
1.00
61. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
61
5.3 METRADOS CAPTACION TIPO CAISSON CAUDAL BOMBEO Q = 3.00 LPS
Tabla 21 PLANILLA DE METRADO
PROYECTO:
PROPIETARIO:
UBICACIÓN :
FECHA :
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
01 CAPTACION TIPO CAISSON PARA UN CAUDAL DE BOMBEO DE 3.00 LPS
01.01 CAISSON
01.01.01 TRABAJOS PRELIMINARES
01.01.01.01 LIMPIEZA DE TERRENO MANUAL M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.02 TRAZO Y REPLANTEO INICIAL DE OBRA DE EDIFICACION M2 10.50
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.01.03 TRAZO Y REPLANTEO FINAL DE OBRA DE EDIFICACION M2 15.94
Caseta 1.00 3.50 3.00 10.50
Puente 1.00 3.20 1.70 5.44
01.01.02 MOVIMIENTO DE TIERRAS
01.01.02.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.01.02.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 3.30
UÑAS DE CAISSON 1.00 6.28 1.05 0.50 3.30
01.01.02.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 6.28
1.00 6.28 6.28
01.01.02.01.03 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 4.29
1.00 3.30 1.30 4.29
01.01.03 OBRAS DE CONCRETO SIMPLE
01.01.03.01 EMBOQUILLADO C/PIEDRA CONCRETO F´C=210 KG/CM2 E=0.20 M M3 2.36
1.00 6.28 0.75 0.50 2.36
01.01.03.02 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.28
1.00 1.70 0.25 0.65 0.28
01.01.03.03 ENCOFRADO Y DESENCOFRADO NORMAL M2 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
62. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
62
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
01.01.04 OBRAS DE CONCRETO ARMADO
01.01.04.01 FUSTE CAISSON
01.01.04.01.01 CONCRETO F'C 280 KG/CM2 (I) P/CAISSON M3 7.60
UÑAS 1.00 5.97 0.18 0.50 0.52
FUSTE DE CAISSON 1.00 5.97 0.20 5.93 7.08
01.01.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LOSAS DE FONDO PISO M2 76.76
UÑAS 2.00 5.97 0.50 5.97
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
01.01.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 457.17
UÑAS 1.00 24.00 1.47 0.56 19.76
1.00 12.00 6.47 0.99 76.85
FUSTE 1.00 24.00 1.40 0.56 18.82
1.00 20.00 6.88 0.99 136.22
1.00 30.00 6.92 0.99 205.52
01.01.04.02 LOSA DE TECHO
01.01.04.02.01 CONCRETO F'C 280 KG/CM2 (I) P/LOSA DE TECHO M3 1.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 0.17 1.785
01.01.04.02.02 ENCOFRADODESENCOFRADO NORMAL MURO REFORZADO M2 12.71
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.01.04.02.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 142.42
Caseta de Válvulas
Longitudinal 1.00 4.00 2.93 0.99 11.60
Transversal 1.00 4.00 3.47 0.99 13.74
Longitudinal 2.00 6.00 3.65 0.56 24.53
Transversal 2.00 8.00 3.14 0.56 28.13
2.00 20.00 1.24 0.56 27.78
1.00 4.00 2.00 0.99 7.92
1.00 4.00 1.50 0.99 5.94
1.00 8.00 1.20 0.99 9.50
Dado de concreto
1.00 10.00 1.37 0.56 7.67
1.00 5.00 2.00 0.56 5.60
01.01.04.03 REVOQUES ENLUCIDOS Y MOLDURAS
01.01.04.03.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 83.50
FUSTE DE CAISSON 2.00 5.97 5.93 70.79
CASETA DE VALVULAS : LOSA MACIZA 1.00 3.50 3.00 10.5
1.00 13.00 0.17 2.21
01.02 CASETA DE VALVULAS
01.02.01 ESTRUCTURA DE MADERA Y COBERTURA
01.02.01.01 VIGAS DE MADERA DE 3" x 4" X 3.50M(MADERA DURA) UND 2.00
1.00 2.00 2.00
01.02.01.02 VIGAS DE MADERA DE 3" x 4" X 3.00M(MADERA DURA) UND 2.00
63. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
63
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 2.00 2.00
01.02.01.03 CORREAS DE MADERA 2" X 4" ML 18.00
1.00 6.00 3.00 18.00
01.02.01.04 COBERTURA TR -4 0.45 A 0.50M M2 12.90
3.35 3.85 12.90
01.02.01.05 COLUMNAS DE MADERA DE 4" x 4" UND 4.00
1.00 4.00 4.00
01.02.01.06 COLUMNAS DE MADERA DE 3" x 4" UND 4.00
1.00 4.00 4.00
01.02.03 MAMPOSTERIA
01.02.03.01
TABIQUERIA DE MADERA EUCALIPTO TRATADO 150MM X 1 1/2" PULIDO , LAQUEADO, Y
PRESERVADO C/BASTIDORES DE MADERA 2 " X 3"
27.35
2.00 3.50 2.39 16.73
2.00 3.00 2.12 12.72
Descontado puerta (1.00) 1.00 2.1 -2.10
01.02.04 INSTALACIONES HIDRÁULICAS
01.02.04.01 ACCESORIOS DE TUBERIA DE SUCCION
01.02.04.01.01 SUMINISTRO E INSTALACION DE CANASTILLA DE BRONCE DE D=3" UND 1.00 2.00 2.00 2.00
01.02.04.01.02 SUMINISTRO E INSTALACION DE VALVULA DE PIE DE D= 3" UND 1.00 2.00 2.00 2.00
01.02.04.01.03 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 3" ML 1.00 6.50 6.50 6.50
01.02.04.01.04 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 3" UND 1.00 4.00 4.00 4.00
01.02.04.01.05 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D= 3" UND 1.00 2.00 2.00 2.00
01.02.04.02 ACCESORIOS DE TUBERIA DE IMPULSION Y LIMPIA - -
01.02.04.02.01 SUMINISTRO E INSTALACION DE ELECTROBOMBA CENTRIFUGA 3 HP UND 1.00 2.00 2.00 2.00
01.02.04.02.02 SUMINISTRO E INSTALACION DE UNION UNIVERSAL DE F°G° D= 2 1/2" UND 1.00 8.00 8.00 8.00
01.02.04.02.03 SUMINISTRO E INSTALACION DE CODO 90° DE F°G° D= 2 1/2" UND 1.00 3.00 3.00 3.00
01.02.04.02.04 SUMINISTRO E INSTALACION DE VALVULA CHEK DE D= 2 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.02.05
SUMINISTRO E INSTALACION DE VALVULA DE COMPUERTA DE CIERRE ESFERICO C/MANIJA D=
2 1/2"
UND 1.00 3.00 3.00 3.00
01.02.04.02.06 SUMINISTRO E INSTALACION DE TEE FºGº DE 2 1/2" X 2 1/2" UND 1.00 2.00 2.00 2.00
01.02.04.02.07 SUMINISTRO E INSTALACION DE MANOMETRO 0-300 PSI CON VALVULA DEINTERRUPCION UND 1.00 1.00 1.00 1.00
01.02.04.02.08 SUMINISTRO E INSTALACION DE TUBERIA DE F°G° ISO 65 SERIE I (STANDAR ) D= 2 1/2" ML 1.00 5.25 5.25 5.25
01.03 PUENTE DE ACCESO
01.03.01 MOVIMIENTO DE TIERRAS PARA ESTRUCTURAS
01.03.01.01 EXCAVACION MANUAL PARA ESTRUCTURA EN TERRENO NORMAL 2.00 M DE PROFUNIDIDAD M3 18.19
MURO DE CONTENCION 1.00 1.70 1.85 2.00 6.29
SUBCIMIENTO 1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.01.02 NIVELACION COMPACTACION MANUAL PARA ESTRUCTURA DE TERRENO NORMAL M2 9.95
MURO DE CONTENCION 1.00 1.70 1.85 3.15
SUBCIMIENTO 1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
1.00 1.70 1.00 1.70
64. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
64
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 1.70 1.00 1.70
01.03.01.03 RELLENO PARA ESTRUCTURAS CON MATERIAL PROPIO M3 5.10
MURO DE CONTENCION 1.00 1.70 1.50 2.00 5.10
01.03.01.04 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m) M3 16.73
18.19 1.20 21.83
-5.10
01.03.03 OBRAS DE CONCRETO SIMPLE
01.03.03.01 DADO DE CONCRETO f'c=175 kg/cm2 P/ACCES. M3 0.30
1.70 0.25 0.70 0.30
01.03.03.02 ENCOFRADO Y DESENCOFRADO NORMAL M2 3.23
2.00 1.70 0.70 2.38
2.00 1.70 0.25 0.85
01.03.03.03 CONCRETO 1:12 + 8" P.G. PARA SUB CIMIENTOS M3
11.90
1.00 1.70 1.00 2.80 4.76
1.00 1.70 1.00 2.10 3.57
1.00 1.70 1.00 1.40 2.38
1.00 1.70 1.00 0.70 1.19
01.03.03.04 ENCOFRADO Y DESENCOFRADO PARA SUBCIMIENTOS M2 18.76
SUBCIMIENTO 1.00 1.70 2.80 4.76
2.00 1.00 2.80 5.60
2.00 1.00 2.10 4.20
2.00 1.00 1.40 2.80
2.00 1.00 0.70 1.40
01.03.03.05 MAMPOSTERIA DE PIEDRA EMBOQUILLADO E=0.20M M2 2.36
1.00 6.28 0.75 0.50 2.36
01.03.03.06 DADO DE CONCRETO M3 0.28
1.00 1.70 0.25 0.65 0.28
01.03.03.07 ENCOFRADO Y DESENCOFRADO DE DADO DE CONCRETO M3 2.54
2.00 1.70 0.65 2.21
2.00 0.25 0.65 0.33
01.03.04 OBRAS DE CONCRETO ARMADO
01.03.04.01 VIGAS
01.03.04.01.01 CONCRETO f'c=210 kg/cm2 P/VIGAS M3 0.89
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.30 0.66
VT-2 (0.30 X 0.45) 1.00 1.70 0.30 0.45 0.23
01.03.04.01.02 ENCOFRADO Y DESENCOFRADO PARA LVIGAS M2
5.83
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
01.03.04.01.03 ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 188.30
VT-1 (0.25 X 0.30) 2.00 6.00 5.27 1.55 98.15
ESTRIBOS 2.00 32.00 1.10 0.56 39.42
VT-2 (0.30 X 0.45) 1.00 6.00 2.20 1.55 20.49
ESTRIBOS 2.00 18.00 1.50 0.56 30.24
66. GUÍA DE OPCIONES TECNOLÓGICAS DE SISTEMAS
DE SANEAMIENTO PARA EL ÁMBITO RURAL
66
ITEM DESCRIPCION UND CANT.
DIMENSIONES
PARCIAL TOTAL
LARGO ANCHO ALTO
1.00 2.00 2.3 0.99 4.55
1.00 2.00 0.95 3.24 6.15
01.03.05 REVOQUES ENLUCIDOS Y MOLDURAS
01.03.05.01 TARRAJEO FROTACHADO MUROS INT/EXT C:A 1:5 M2 12.65
PUENTE 1.00 3.20 1.70 5.44
1.00 8.10 0.17 1.377
VT-1 (0.25 X 0.30) 2.00 4.37 0.25 0.80 1.75
VT-2 (0.30 X 0.45) 2.00 1.70 1.20 4.08
