El documento describe el predimensionamiento de placas para un edificio estructurado con muros de corte según la norma E.030. Se utiliza una fórmula para calcular el 80% de la fuerza cortante basal requerida y se proveen datos como las áreas techadas de cada nivel y el peso total de la edificación para realizar los cálculos correspondientes.

1. PREDIMENSIONAMIENTO DE PLACAS
LA NORMA E.030 INDICA QUE UN EDIFICIO ESTRUCTURADO CON MUROS DE CORTE, COMO EN ESTE
PROYECTO, DEBE CONTAR CON PLACAS QUE SEAN CAPACES DE ABSORBER EL 80% DE LA FUERZA
CORTANTE BASAL.
3/12









Ectn
Vs
h H


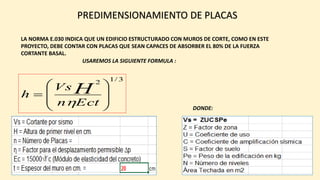

USAREMOS LA SIGUIENTE FORMULA :
DONDE:

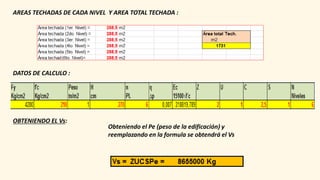

2. AREAS TECHADAS DE CADA NIVEL Y AREA TOTAL TECHADA :
DATOS DE CALCULO :
OBTENIENDO EL Vs:
Obteniendo el Pe (peso de la edificación) y
reemplazando en la formula se obtendrá el Vs

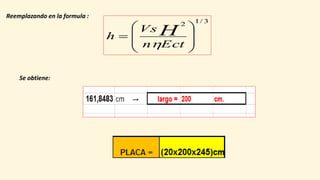

3. Reemplazando en la formula :
3/12









Ectn
Vs
h H

Se obtiene:
