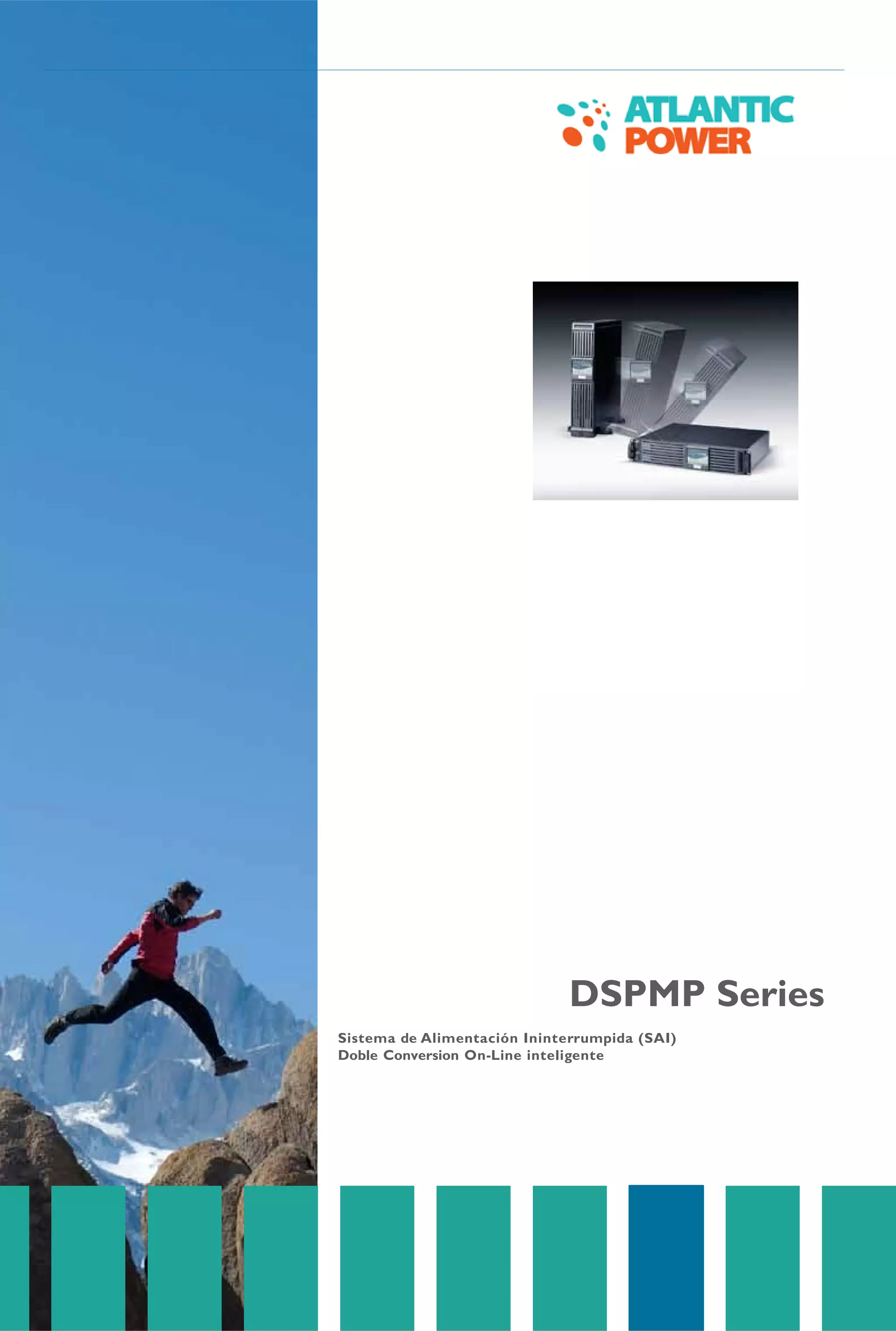

1. DSPMP Series
Sistema de Alimentación Ininterrumpida (SAI)
Doble Conversion On-Line inteligente

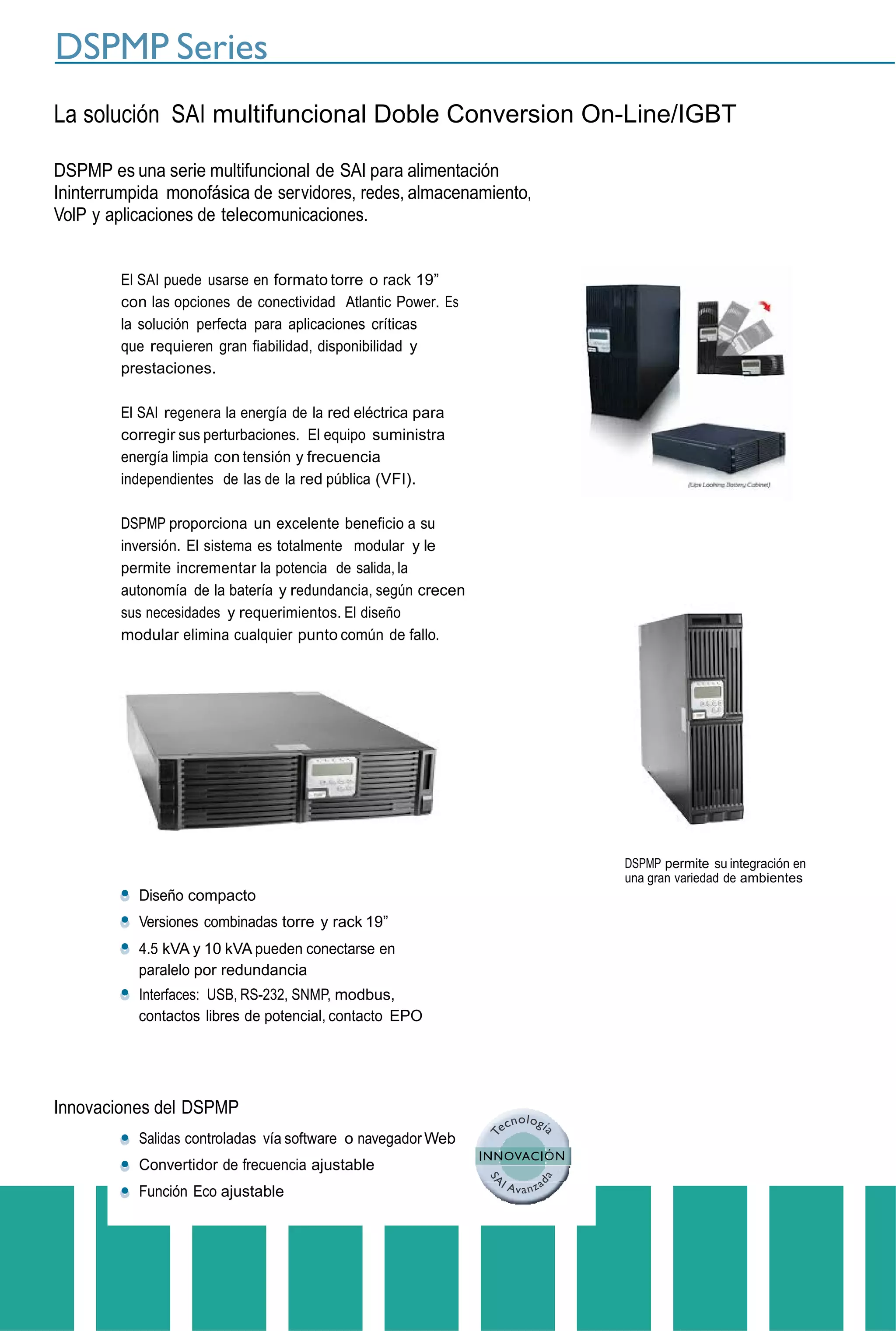

2. DSPMP Series
La solución SAI multifuncional Doble Conversion On-Line/IGBT
DSPMP es una serie multifuncional de SAI para alimentación
Ininterrumpida monofásica de servidores, redes, almacenamiento,
VolP y aplicaciones de telecomunicaciones.
El SAI puede usarse en formato torre o rack 19”
con las opciones de conectividad Atlantic Power. Es
la solución perfecta para aplicaciones críticas
que requieren gran fiabilidad, disponibilidad y
prestaciones.
El SAI regenera la energía de la red eléctrica para
corregir sus perturbaciones. El equipo suministra
energía limpia con tensión y frecuencia
independientes de las de la red pública (VFI).
DSPMP proporciona un excelente beneficio a su
inversión. El sistema es totalmente modular y le
permite incrementar la potencia de salida, la
autonomía de la batería y redundancia, según crecen
sus necesidades y requerimientos. El diseño
modular elimina cualquier punto común de fallo.
• Diseño compacto
• Versiones combinadas torre y rack 19”
• 4.5 kVA y 10 kVA pueden conectarse en
paralelo por redundancia
• Interfaces: USB, RS-232, SNMP, modbus,
contactos libres de potencial, contacto EPO
DSPMP permite su integración en
una gran variedad de ambientes
Innovaciones del DSPMP
• Salidas controladas vía software o navegador Web
• Convertidor de frecuencia ajustable
• Función Eco ajustable

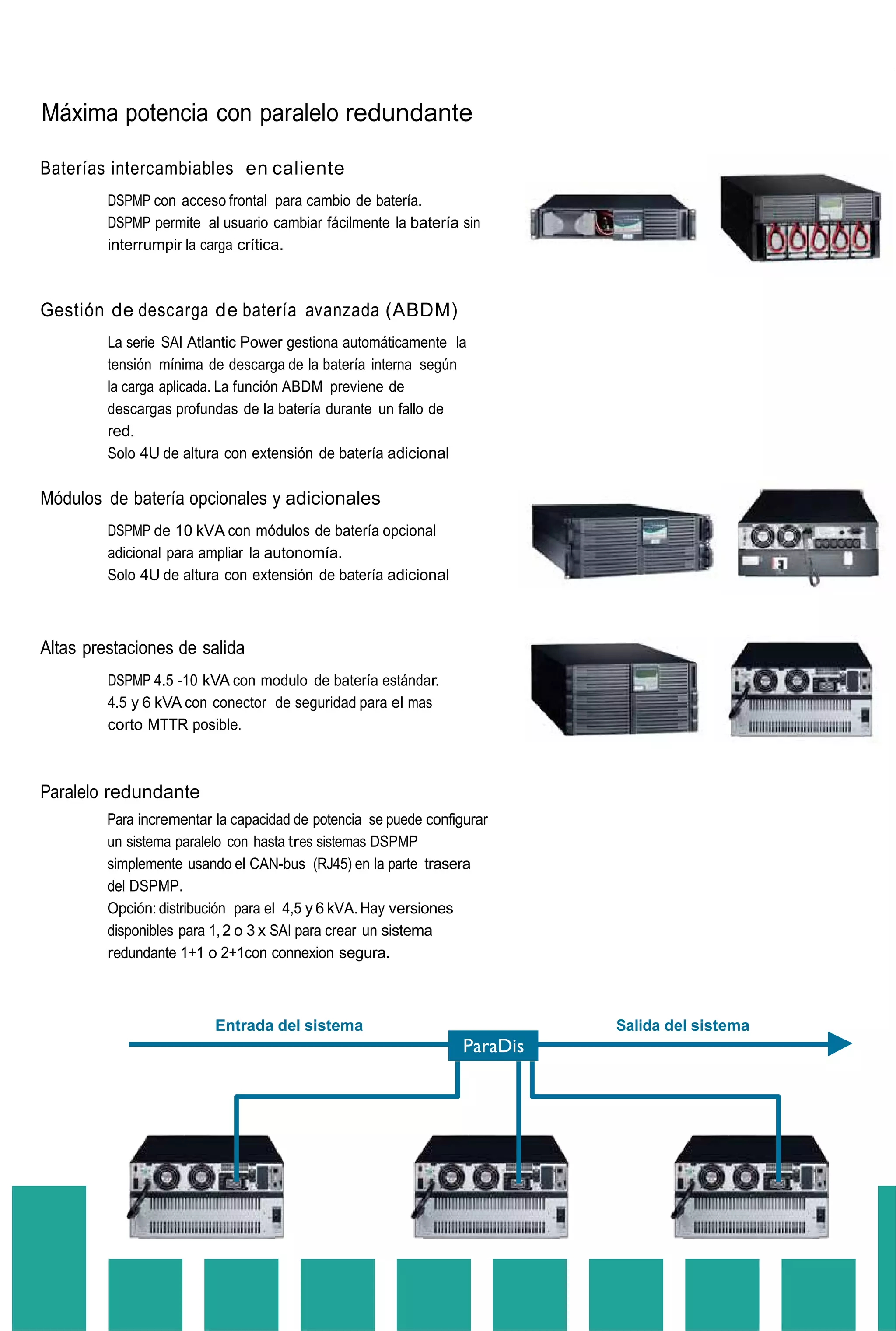

3. Máxima potencia con paralelo redundante
Baterías intercambiables en caliente
DSPMP con a ccesofrontal para cambio de batería.
DSPMP permite al usuario cambiar fácilmente la batería sin
interrumpir la carga crítica.
Gestión de descarga de batería avanzada (ABDM)
La serie SAI Atlantic Power gestiona automáticamente la
tensión mínima de descarga de la batería interna según
la carga aplicada. La función ABDM previene de
descargas profundas de la batería durante un fallo de
red.
Solo 4U de altura con extensión de batería adicional
Módulos de batería opcionales y adicionales
DSPMP de 10 kVA con módulos de batería opcional
adicional para ampliar la autonomía.
Solo 4U de altura con extensión de batería adicional
Altas prestaciones de salida
DSPMP 4.5 -10 kVA con modulo de batería estándar.
4.5 y 6 kVA con conector de seguridad para el mas
corto MTTR posible.
Paralelo redundante
Para incrementar la capacidad de potencia se puede configurar
un sistema paralelo con hasta tres sistemas DSPMP
simplemente usando el CAN-bus (RJ45) en la parte trasera
del DSPMP.
Opción: distribución para el 4,5 y 6 kVA.Hay versiones
disponibles para 1,2 o 3 x SAI para crear un sistema
redundante 1+1 o 2+1con connexion segura.
Entrada del sistema Salida del sistema
ParaDis

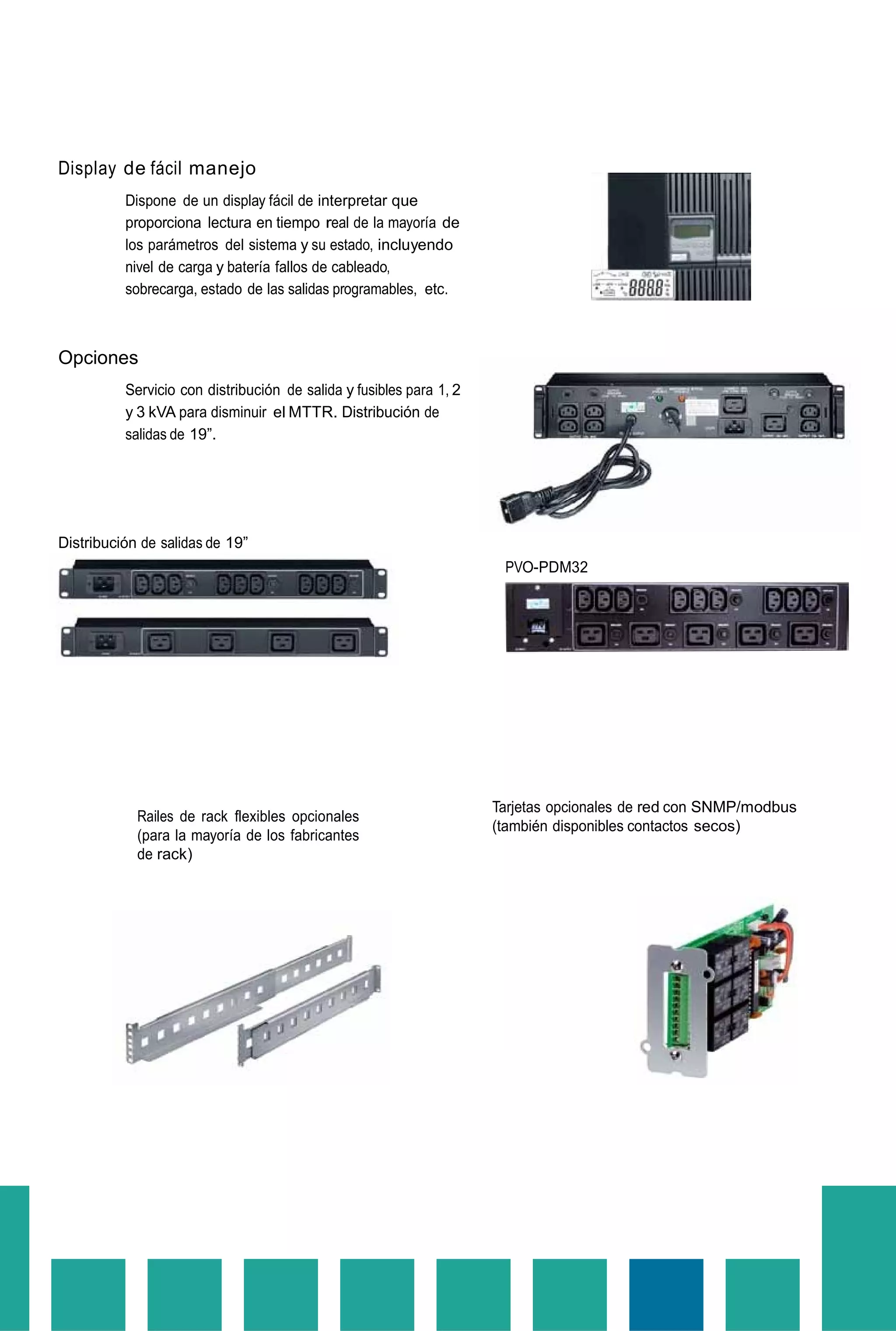

4. Display de fácil manejo
Dispone de un display fácil de interpretar que
proporciona lectura en tiempo real de la mayoría de
los parámetros del sistema y su estado, incluyendo
nivel de carga y batería fallos de cableado,
sobrecarga, estado de las salidas programables, etc.
Opciones
Servicio con distribución de salida y fusibles para 1, 2
y 3 kVA para disminuir el MTTR. Distribución de
salidas de 19”.
Distribución de salidas de 19”
PVO-PDM32
Railes de rack flexibles opcionales
(para la mayoría de los fabricantes
de rack)
Tarjetas opcionales de red con SNMP/modbus
(también disponibles contactos secos)

5. Especificacionessujetasacambiossinavisoprevio.
DSPMP Series
Especificaciones técnicas
MODELO DSPMP/1K DSPMP/2K DSPMP/3K DSPMPS/2K DSPMPS/3K
Potencia aparente de salida 1000 VA 2000 VA 3000 VA 2000 VA 3000 VA
Potencia activa de salida 700 vatios 1400 vatios 2100 vatios 1600 vatios 2400 vatios
Tiempo de autonomía (Batería estándar) 10 Min 10 Min 10 Min 10 Min 10 Min
Factor de potencia 0.8 0.8 0.8 0.8 0.8
TopologiayTecnología Doble c onversión online / IGBT
Tipo Rack/torre
ENTRADA
Tensión Nominal 100-300 Vca
Frecuencia 50/60 Hz, autoselección, ±10 Hz
Factor de Potencia ±0.99 a plena carga lineal
Distorsión total Armónica de laCorriente
de Entrada THDi
SALIDA
< 5% a 100% de carga lineal
Tensión Ajustable a 220/230/240 Vca
Frecuencia 50/60 Hz, autoselección de la ventana de sincronización, 3 Hz o 1 Hz (ajuste vía software)
Distorsión Armónica Total THD ±3% THD (carga lineal), ±7% THD (carga no-lineal)
Capacidad de Sobrecarga Modo inversor: 130% durante 60 segundos, 110% durante 600 segundos, modo bypass: 175% durante 1 segundo
Factor de Cresta 3:1
RENDIMIENTO
Con carga 100/75/50/25% 85/82/82/80 85/82/82/80 88/85/85/83 92/88/84/80 89/88/85/83
AMBIENTE
Temperatura de Almacenamiento / Temperatura de funcionamiento (°C) 0-45/0-40
COMUNICACIONES
Interfaces RS-232, USB, tarjeta SNMP (opción), tarjeta modbus (opción), tarjeta de relés (opción)
DIMENSIONES Y PESOS
Dimensiones H x A x D (mm) 89 x 445 x 490 89 x 445 x 660 89 x 445 x 660 177 x 445 x 420 177 x 445 x 420
Peso (kg) 17 30 33 27 30
OPCIONES
Accesorios Bypass externo, armarios de batería adicionales, distribuciones de salida, raíles para rack de 19”
NORMAS
Seguridad EN 62040-1-1, IEC 60950-1
Compatibilidad Electromagnética (EMC) EN 62040-2, EN 61000-3-2, EN 61000-3-3, FCC Class A
Prestaciones EN 62040-3
Certificaciones CE, cUL, FCC, versiones adicionales bajo pedido
Armario IP 20
Fabricación Certificada ISO 9001:2000
MODELO DSPMP/4.5K DSPMP/6K DSPMPS/6K DSPMP/8K DSPMP/10K
Potencia aparente de salida 4500 VA 5000 VA 6000 VA 8000 VA 10000 VA
Potencia activa de salida 3250 vatios 4800 vatios 5400 vatios 6800 vatios 9000 vatios
Tiempo de autonomía (100%/50% de Carga) 10 Min./20 Min. 10 Min./20 Min. 10 Min./20 Min. 10 Min./20 Min. 7 Min./13 Min.
Factor de potencia 0.9 0.9 0.9 0.9 0.9
TopologiayTecnología Doble conversión online / IGBT
Tipo Rack/torre
ENTRADA
Tensión Nominal 100-300 Vca +/- 25% +/-30%
Frecuencia 50/60 Hz, autoselección, ±10 Hz
Factor de Potencia 0.9 9 a plena carga lineal
Distorsión total Armónica de la Corriente
de Entrada THDi
SALIDA
< 6% a 100% de carga lineal
Tensión Ajustable a 220/230/240 Vca
Frecuencia 50/60 Hz, autoselección de la ventana de sincronización, 3 Hz o 1 Hz (ajuste vía software)
Distorsión Armónica Total THD ±3% THD (carga lineal), ±7% THD (carga no-lineal)
Capacidad de Sobrecarga Modo inversor: 125% durante 60 segundos, 110% durante 600 segundos, modo bypass: 175% durante 1 segundo
Factor de Potencia 0.9 a plena carga lineal
RENDIMIENTO
Con carga 100/75/50/25% 92/89/89/87 92/89/89/87 91/89/89/85 91/91/91/89 91/91/91/89
AMBIENTE
Temperatura de Almacenamiento / Temperatura de funcionamiento (°C)/Humiditynon-condensing -10+45/-10+60 / 30-95%
COMUNICACIONES
Interfaces RS-232, USB, tarjeta SNMP (opción), tarjeta modbus (opción), tarjeta de relés (opción)
DIMENSIONES Y PESOS
Dimensiones H x A x D (mm) 222 x 445 x 660 222 x 445 x 660 309 x 445 x 580 264 x 445 x 680 264 x 445 x 680
Peso (kg) 92 92 92 96 96
OPCIONES
Accesorios Bypass externo, armarios de batería adicionales, distribuciones de salida, raíles para rack de 19”
NORMAS
Seguridad EN 62040-1-1, IEC 60950-1
Compatibilidad Electromagnética (EMC) EN 62040-2, EN 61000-3-2, EN 61000-3-3, FCC Class A
Prestaciones EN 62040-3
Certificaciones CE, cUL 1778, FCC, versiones adicionales bajo pedido
Armario IP 20
Fabricación Certificada ISO 9001:2000
