El documento describe la configuración de red de una empresa con 20 empleados. La empresa tiene departamentos de sistemas y desarrollo de software. Se instalará Active Directory, DNS, DHCP y un switch virtual. Se crearán usuarios, grupos y perfiles para los empleados y visitantes. El administrador configurará directivas de grupo para controlar el acceso y ajustes de los equipos.

1. La información necesaria para esta labor en relación al entorno actual es la siguiente:
1. La empresa consta de 20 empleados.
2. 3 de ellos pertenecen al departamento de sistemas. Donde uno de ellos es el
administrador y los otros dos son los encargados de la gestión de incidencias. Esta se
almacenará en una carpeta a la que solo tendrá acceso el departamento de sistemas. Los datos
estarán en una partición o disco duro diferente a la del sistema operativo.
3. 15 empleados son desarrolladores de software que tienen acceso limitado a los
repositorios de código y de documentación, donde únicamente tendrán acceso a aquellos
directorios asociados al proyecto en el que estén trabajando.
4. Existen dos usuarios especiales correspondientes al gerente y al director de la
empresa. El gerente tendrá acceso a toda la documentación y código ejecutable de los
proyectos. El director tendrá acceso ilimitado a todos los recursos disponibles.
5. La empresa tiene una serie de servicios que quiere seguir manteniendo(incluidos
sus nombres):
a. Controlador de Dominio => dominio.local
b. Servicio DNS
c. Servicio DHCP =>192.168.100.0/24
i. Ámbito: 192.168.100.2 – 192.168.100.254
ii. Servidor: 192.168.100.1
6. Todos los equipos (máquinas virtuales) deben estar conectados a un switch virtual
que trabaje es la subred 192.168.100.0/24. Configura una interfaz de red para simular lo
anterior y que no tengan salida a Internet. Como si estuvieran todos conectados físicamente a
un switch.
7. Para cada uno de estos usuarios se creará un perfil móvil, que será oculto para el
resto de los usuarios, salvo para los dos usuarios del punto anterior.
8. Se creará también un perfil obligatorio, llamado “invitado”, por si alguien ajeno a la
empresa quiere usar algún equipo. Este perfil no tendrá acceso a ningún otro perfil, proyecto,
documentación, etc de la empresa. Los datos de los perfiles estarán en una partición o disco
duro diferente a la del sistema operativo.
9. El servidor tiene una partición donde se almacena tanto el código fuente, ejecutables
y documentación de cada uno de los proyectos.
10. El administrador, para optimizar el funcionamiento de la empresa, decide incluir
alguna directiva de grupo en el sistema. Son las siguientes:
a. Para el dominio pretendes que los usuarios puedan solicitar la asistencia
remota de alguien del departamento de sistema por alguna incidencia (cuidado con el firewall
de windows), deshabilitar Windows Messenger, deshabilitar el uso de pendrives y poner un
fondo de escritorio
corporativo para evitar “posibles distracciones”:
i. Habilitar Asistencia Remota Solicitada.

2. ii. Habilitar no permitir que se ejecute windows messenger.
iii. Poner un fondo de pantalla corporativo que no pueda cambiarse.
iv. Ejecutar un programa que indique la ip del equipo y un usuario en el
escritorio.
v. Deshabilitar el uso de pendrives.
b. Para el Departamento de Sistemas. Que puedan ofrecer asistencia remota a
los usuarios sin necesidad de que estos la soliciten antes (como alternativa al escritorio
remoto). El usuario puede aceptar o rechazar ese ofrecimiento (cuidado con el firewall de
windows).
i. Habilitar ofrecer asistencia remota.
c. Para el Departamento de Software. Con idea de que los perfiles de usuarios
no se vuelvan muy pesados, la carpeta “Mis Documentos” se ubicará en una unidad de red. Se
almacenará en el servidor (en una partición diferente a la del sistema operativo) llamada
“personales”. El
recurso debe ser oculto para el resto. Como consecuencia de esto, se le habilitará una cuota de
disco de 100 Mb, ya que estos ficheros personales no estarán asociados al perfil.
i. Redireccionamiento de “Mis Documentos”
ii. Limitar el tamaño del perfil.
d. Para el director. Como es el jefe, dice que el puedo usar pendrives cuando le
de la gana y que quiere el windows messenger que le niega al resto de sus empleados (no hay
nada como ser el jefe). Recuerda la jerarquía de aplicación de las directivas de grupo.
i. Deshabilitar no permitir que se ejecute windows messenger.
ii. Habilitar el uso de pendrives.
e. Cambia el modo en que Windows 2003 visualiza las GPO a otro “más
amigable”. No olvides que no se pueden aplicar directivas de grupo a grupos del dominio.
11. Instala un servicio de distribución de software desde tu equipo servidor a las
estaciones de trabajo del dominio mediante paquetes MSI:
a. OpenOffice.
b. Firefox.
Crea tú mismo estos paquetes con alguna utilidad.
12. Instala DFS y haz una prueba de su funcionamiento.
Crearemos diferentes entradas en nuestro blog a medida que vayamos completando los
diferentes apartados:
• 1-6
• 7
• 8
• 9
• 10
• 11
• 12
Instalar Active Directory
Para instalar active directory, nos vamos a Inicio/ejecutar y escribimos dcpromo, para comenzar la
instalación.

7. Creamos los usuarios, para ellos nos vamos a “Usuario y equipos de Active Directory”.
La contraseña de todos los empleados va a ser: “Usuario1”

8. Todos los usuarios creados:

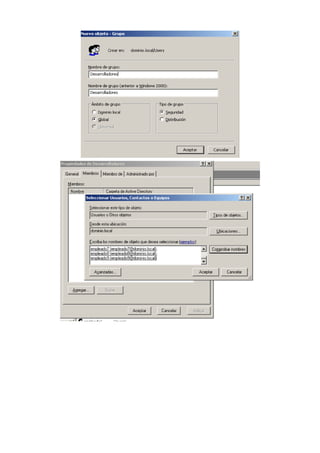

También creamos los grupos:

10. Creamos un disco duro que va a contener la información.
Y le damos formato
Vamos a crear un switch virtual:

11. Instalar DNS
Para instalarlo accedemos a Inicio/Panel de control/Agregar o quitar programas/Agregar o quitar
componentes de windows. Ahí seleccionamos Servicios de red y de las opciones que podemos
instalar marcamos Sistema de nombre de dominio (DNS) y damos click en Aceptar.

12. Para acceder al DNS, hacemos:
Inicio/Herramientas Administrativas/DNS

13. Zona Directa
Creamos la zona directa

14. Zona Inversa
Creamos zona inversa.

15. Ahora ponemos los reenviadores, accedemos mediante las propiedades del servidor (PC)

16. Instalar DHCP
Para instalar DHCP → Inicio/Panel de control/Agregar o Quitar programas/Agregar o quitar
componentes de Windows.
Dentro de Servicios de red, seleccionamos Protocolo de configuración dinámica de host (DHCP).

17. Creamos un ámbito nuevo:

19. Una vez finalizado el proceso, vamos a autorizar al servidor DHCP, hacemos click derecho y
autorizar.
Configuramos un XP cliente para que pertenezca al mismo dominio →
Inicio/Mi PC/Propiedades/Nombre del Equipo
