Este documento describe los componentes básicos de un circuito eléctrico. Explica que un circuito eléctrico está formado por elementos como generadores de energía, receptores, conductores y elementos de control o protección que están conectados entre sí para permitir el flujo de electricidad. Además, presenta los símbolos eléctricos utilizados para representar cada componente de un circuito en un esquema.
Más contenido relacionado
Elementos de un circuito
- 1. ELECTRICIDAD Componentes de uncircuito eléctrico www.svplaredo.es

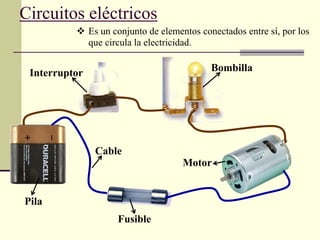

- 2. Circuitos eléctricos Pila Fusible Motor BombillaInterruptor Cable Esun conjunto de elementos conectados entre sí, por los que circula la electricidad.
- 3. Elementos de uncircuito Generadores Dispositivos que originan y proporcionan la energía necesaria para que circule la corriente eléctrica en un circuito. Pilas Batería

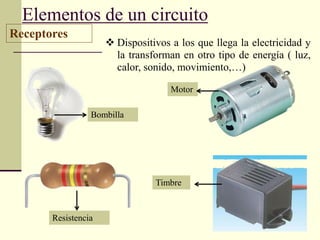

- 4. Elementos de uncircuito Receptores Dispositivos a los que llega la electricidad y la transforman en otro tipo de energía ( luz, calor, sonido, movimiento,…) Bombilla Motor Resistencia Timbre
- 5. Elementos de uncircuito Conductores Sirven para unir los elementos del circuito y les hace llegar la electricidad. Cables

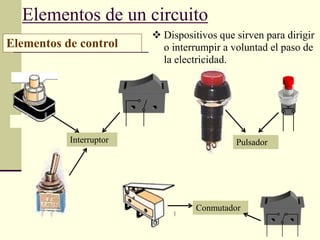

- 6. Elementos de uncircuito Elementos de control Dispositivos que sirven para dirigir o interrumpir a voluntad el paso de la electricidad. Interruptor Pulsador Conmutador
- 7. Elementos de uncircuito Elementos de protección Dispositivos que detectan las subidas de tensión e interrumpen el paso de la electricidad para evitar que los elementos del circuito de más valor sufran daños. Fusible

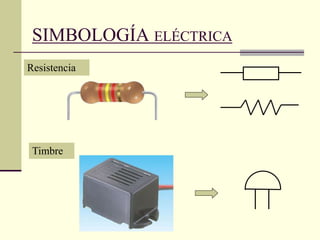

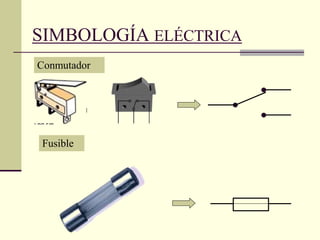

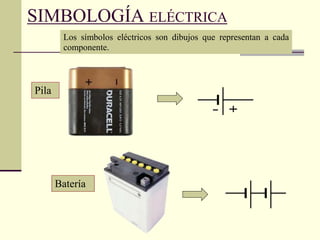

- 8. SIMBOLOGÍA ELÉCTRICA Los símboloseléctricos son dibujos que representan a cada componente. Batería Pila

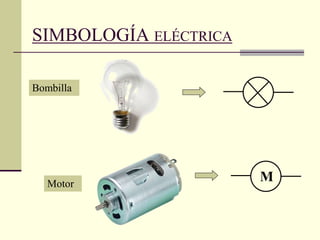

- 9.
- 10.

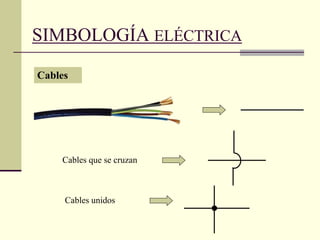

- 11. SIMBOLOGÍA ELÉCTRICA Cables Cables quese cruzan Cables unidos

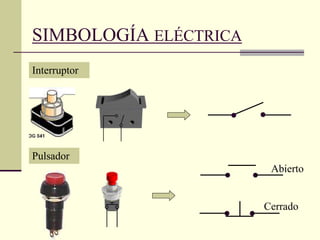

- 12.
- 13.

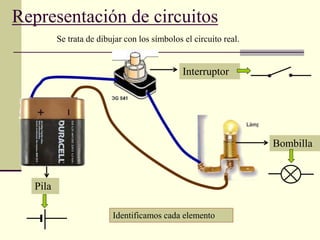

- 14. Representación de circuitos Setrata de dibujar con los símbolos el circuito real. Identificamos cada elemento Interruptor Bombilla Pila

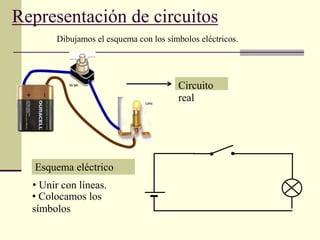

- 15. Representación de circuitos Dibujamosel esquema con los símbolos eléctricos. Circuito real Esquema eléctrico • Colocamos los símbolos • Unir con líneas.

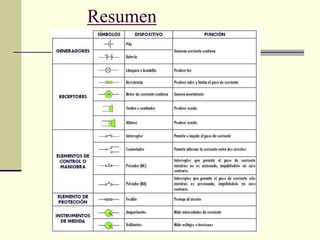

- 16.

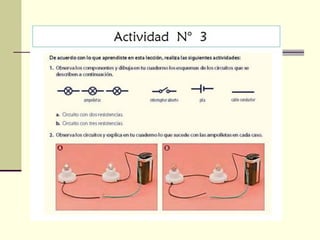

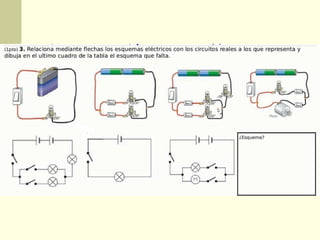

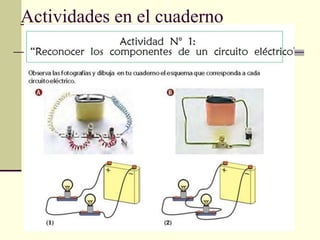

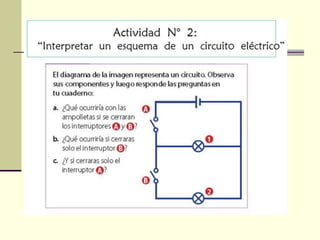

- 17. Actividades en elcuaderno
