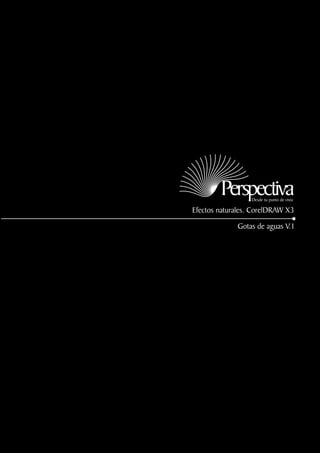

1 gotas de aguas v.1

Efecto natural. CorelDRAW X3
Gotas de aguas V.1

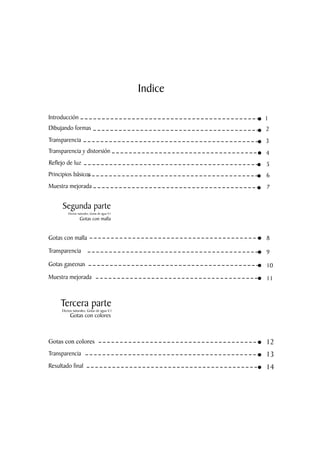

Indice

Introducción
Dibujando formas
Transparencia
Transparencia y distorsión
Reflejo de luz 5
Principios básicos 6
Muestra mejorada 7

Segunda parte
Efectos naturales, Gotas de agua V.1
Gotas con malla

Gotas con malla 8

Transparencia 9
Gotas gaseosas 10
Muestra mejorada 11

Tercera parte
Efectos naturales, Gotas de agua V.1
Gotas con colores

Gotas con colores 12
Transparencia 13
Resultado final 14

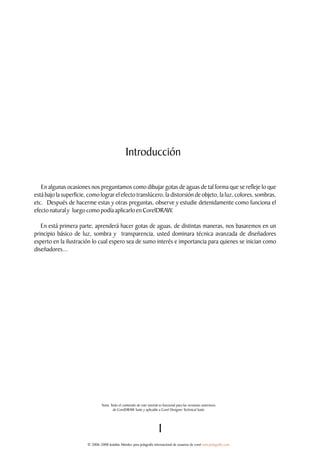

Introducción

En algunas ocasiones nos preguntamos como dibujar gotas de aguas de tal forma que se refleje lo que
está bajo la superficie, como lograr el efecto translúcero, la distorsión de objeto, la luz, colores, sombras,
etc. Después de hacerme estas y otras preguntas, observe y estudie detenidamente como funciona el
efecto natural y luego como podía aplicarlo en CorelDRAW.

En está primera parte, aprenderá hacer gotas de aguas, de distintas maneras, nos basaremos en un
principio básico de luz, sombra y transparencia, usted dominara técnica avanzada de diseñadores
experto en la ilustración lo cual espero sea de sumo interés e importancia para quienes se inician como
diseñadores...

Nota: Todo el contenido de este tutoríal es funcional para las versiones anteriores.
de CorelDRAW Suite y aplicable a Corel Designer Technical Suite.

1
© 2006-2008 Jedalías Méndez para jedagrafix internacional de usuarios de corel www.jedagrafix.com

Efectos naturales. CorelDRAW X3

Gotas de aguas V.1

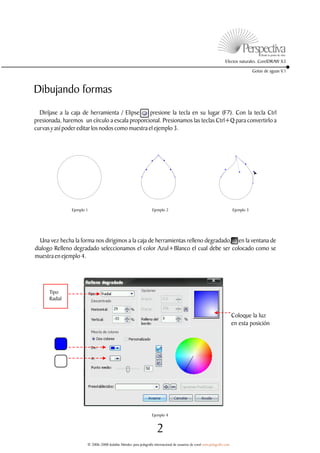

Dibujando formas
Diríjase a la caja de herramienta / Elipse o presione la tecla en su lugar (F7). Con la tecla Ctrl
presionada, haremos un círculo a escala proporcional. Presionamos las teclas Ctrl+Q para convertirlo a
curvas y así poder editar los nodos como muestra el ejemplo 3.

Ejemplo 1 Ejemplo 2 Ejemplo 3

Una vez hecha la forma nos dirigimos a la caja de herramientas relleno degradado, en la ventana de
dialogo Relleno degradado seleccionamos el color Azul+Blanco el cual debe ser colocado como se
muestra en ejemplo 4.

Tipo
Radial

Coloque la luz
en esta posición

Ejemplo 4

2


Gotas de aguas V.1

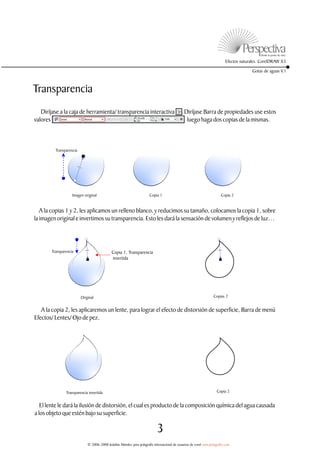

Transparencia
Diríjase a la caja de herramienta/ transparencia interactiva . Diríjase Barra de propiedades use estos
valores luego haga dos copias de la mismas.

Transparencia

Imagen original Copia 1 Copia 2

A la copias 1 y 2, les aplicamos un relleno blanco, y reducimos su tamaño, colocamos la copia 1, sobre
la imagen original e invertimos su transparencia. Esto les dará la sensación de volumen y reflejos de luz…

Transparencia Copia 1, Transparencia
invertida

Original Copias 2

A la copia 2, les aplicaremos un lente, para lograr el efecto de distorsión de superficie, Barra de menú
Efectos/ Lentes/ Ojo de pez.

Transparencia invertida Copia 2

El lente le dará la ilusión de distorsión, el cual es producto de la composición química del agua causada
a los objeto que estén bajo su superficie.

3


Gotas de aguas V.1

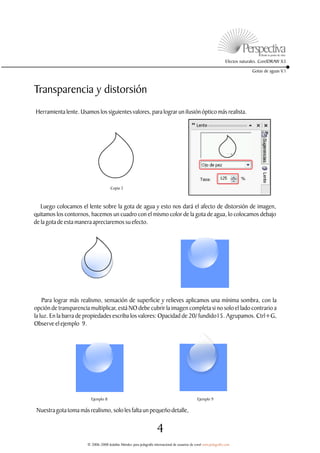

Transparencia y distorsión
Herramienta lente. Usamos los siguientes valores, para lograr un ilusión óptico más realista.

Copia 2

Luego colocamos el lente sobre la gota de agua y esto nos dará el afecto de distorsión de imagen,
quitamos los contornos, hacemos un cuadro con el mismo color de la gota de agua, lo colocamos debajo
de la gota de esta manera apreciaremos su efecto.

Para lograr más realismo, sensación de superficie y relieves aplicamos una mínima sombra, con la
opción de transparencia multiplicar, está NO debe cubrir la imagen completa si no solo el lado contrario a
la luz. En la barra de propiedades escriba los valores: Opacidad de 20/ fundido15. Agrupamos. Ctrl+G,
Observe el ejemplo 9.

Ejemplo 8 Ejemplo 9

Nuestra gota toma más realismo, solo les falta un pequeño detalle,

4


Gotas de aguas V.1

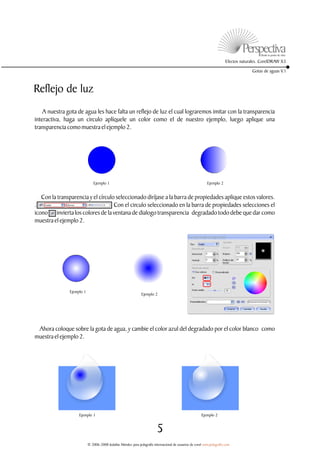

Reflejo de luz
A nuestra gota de agua les hace falta un reflejo de luz el cual lograremos imitar con la transparencia
interactiva, haga un circulo aplíquele un color como el de nuestro ejemplo, luego aplique una
transparencia como muestra el ejemplo 2.

Ejemplo 1 Ejemplo 2

Con la transparencia y el círculo seleccionado diríjase a la barra de propiedades aplique estos valores.
. Con el circulo seleccionado en la barra de propiedades selecciones el
icono , invierta los colores de la ventana de dialogo transparencia degradado todo debe que dar como
muestra el ejemplo 2.

Ejemplo 1
Ejemplo 2

Ahora coloque sobre la gota de agua, y cambie el color azul del degradado por el color blanco como
muestra el ejemplo 2.

Ejemplo 1 Ejemplo 2

5


Gotas de aguas V.1

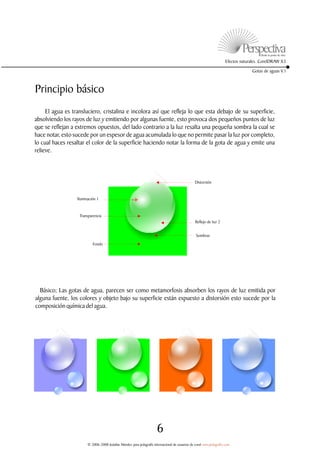

Principio básico
El agua es transluciero, cristalina e incolora así que refleja lo que esta debajo de su superficie,
absolviendo los rayos de luz y emitiendo por algunas fuente, esto provoca dos pequeños puntos de luz
que se reflejan a extremos opuestos, del lado contrario a la luz resalta una pequeña sombra la cual se
hace notar, esto sucede por un espesor de agua acumulada lo que no permite pasar la luz por completo,
lo cual haces resaltar el color de la superficie haciendo notar la forma de la gota de agua y emite una
relieve.

Distorsión

Iluminación 1

Transparencia
Reflejo de luz 2

Sombras
Fondo

Básico; Las gotas de agua, parecen ser como metamorfosis absorben los rayos de luz emitida por
alguna fuente, los colores y objeto bajo su superficie están expuesto a distorsión esto sucede por la
composición química del agua.

6


Gotas de aguas V.1

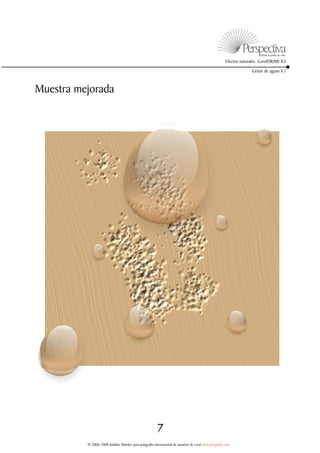

Muestra mejorada

7


Gotas de aguas V.1


Gotas de aguas V.1

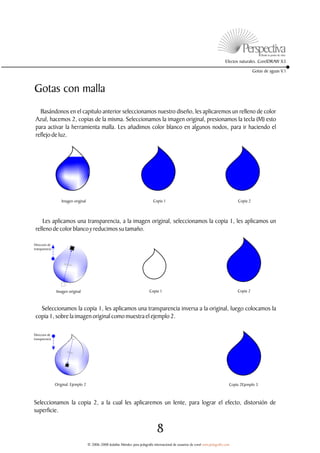

Gotas con malla
Basándonos en el capitulo anterior seleccionamos nuestro diseño, les aplicaremos un relleno de color
Azul, hacemos 2, copias de la misma. Seleccionamos la imagen original, presionamos la tecla (M) esto
para activar la herramienta malla. Les añadimos color blanco en algunos nodos, para ir haciendo el
reflejo de luz.


Les aplicamos una transparencia, a la imagen original, seleccionamos la copia 1, les aplicamos un
relleno de color blanco y reducimos su tamaño.

Direccion de
transparencia


Seleccionamos la copia 1, les aplicamos una transparencia inversa a la original, luego colocamos la
copia 1, sobre la imagen original como muestra el ejemplo 2.

Direccion de
transparencia

Original. Ejemplo 2 Copia 2Ejemplo 3

Seleccionamos la copia 2, a la cual les aplicaremos un lente, para lograr el efecto, distorsión de
superficie.

8


Gotas de aguas V.1

Transparencia
Usamos los siguientes valores, para lograr, un aspecto óptico más realista.

Copia 2

Colocamos sobre la gota de agua y esto nos dará el afecto de distorsión de imagen, quitamos los
contornos, hacemos un cuadro con el mismo color de la gota de agua, lo colocamos debajo de la gota así
veremos el resultado. Agrupamos. Ctrl+G.

Sin sombra Sombreado Sin sombra Sombreado

Con la herramienta malla interactiva utilizamos diferente colore para crear gotas que imiten una bebida
gaseosa o algo similar.

9


Gotas de aguas V.1

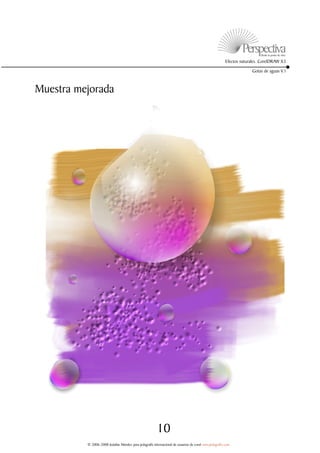

Muestra mejorada

10


Gotas de aguas V.1

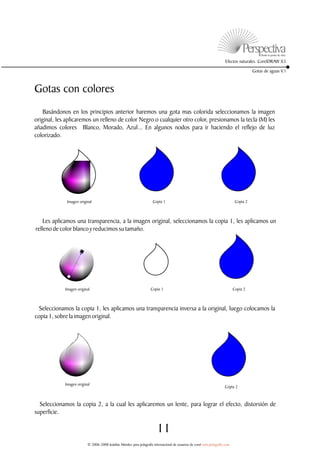

Gotas con colores
Basándonos en los principios anterior haremos una gota mas colorida seleccionamos la imagen
original, les aplicaremos un relleno de color Negro o cualquier otro color, presionamos la tecla (M) les
añadimos colores Blanco, Morado, Azul... En algunos nodos para ir haciendo el reflejo de luz
colorizado.


Les aplicamos una transparencia, a la imagen original, seleccionamos la copia 1, les aplicamos un
relleno de color blanco y reducimos su tamaño.


Seleccionamos la copia 1, les aplicamos una transparencia inversa a la original, luego colocamos la
copia 1, sobre la imagen original.

Imagen original
Copia 2

Seleccionamos la copia 2, a la cual les aplicaremos un lente, para lograr el efecto, distorsión de
superficie.

11


Gotas de aguas V.1

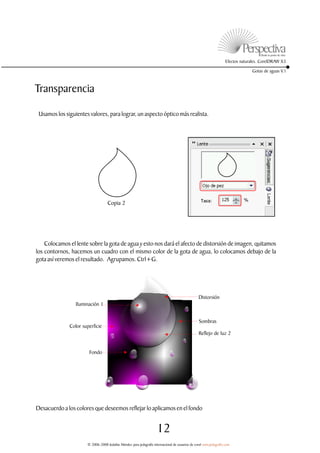

Transparencia

Usamos los siguientes valores, para lograr, un aspecto óptico más realista.

Copia 2

Colocamos el lente sobre la gota de agua y esto nos dará el afecto de distorsión de imagen, quitamos
los contornos, hacemos un cuadro con el mismo color de la gota de agua, lo colocamos debajo de la
gota así veremos el resultado. Agrupamos. Ctrl+G.

Distorsión
Iluminación 1

Sombras
Color superficie
Reflejo de luz 2

Fondo

Desacuerdo a los colores que deseemos reflejar lo aplicamos en el fondo

12

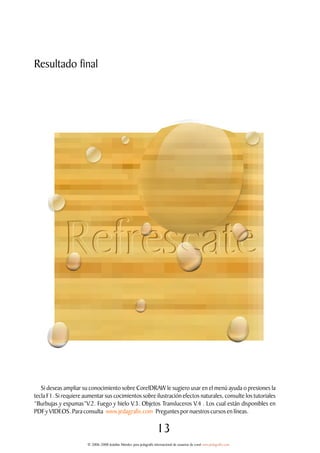

Resultado final

Si deseas ampliar su conocimiento sobre CorelDRAW le sugiero usar en el menú ayuda o presiones la
tecla F1. Si requiere aumentar sus cocimientos sobre ilustración efectos naturales, consulte los tutoriales
“Burbujas y espumas”V.2. Fuego y hielo V.3. Objetos Transluceros V.4 . Los cual están disponibles en
PDF y VIDEOS. Para consulta www.jedagrafix.com Preguntes por nuestros cursos en líneas.

13

Gotas de aguas V.1 CorelDRAW X3

Este tutorial fué elaborado por el diseñador gráfico Jedalias Méndez, Republica Dominicana.
Socio Colaborador del Club Hispano Internacional de Usuarios de Corel, www.corelclub.org

Aviso de Copyrigth : 2006-2008 Jedalías Méndez para el www.jedagrafix.com Bajo el sello Perspectiva
Puede utilizar este tutorial únicamente para su aprendizaje personal.
Queda prohibida su reproducción total o parcial en cualquier otro medio.
