1. MODEM. ADSL
JUAN ANTONIO GARCIA FERNANDEZ
2ºEEC.

2. 1.EL MODEM
 Es un dispositivo modulador y demodulador.
 Modulador: Convierte una señal digital en una señal de analógica.
 Demodulador: Convierte una señal analógica en digital.
Es decir el modem es un dispositivo que cambia la señal digital que envía un
ordenador a analógica, para que pueda ser transportada y a la vez poder recibir
datos analógicos y pasarlos a digital para que el ordenador pueda leerlos.

3. 2.TECNICAS DE MODULACION
Modulación de amplitud ASK
Se usan dos niveles diferentes de voltaje para representar 0 y 1, respectivamente.
Presenta muy poca inmunidad al ruido dentro del canal.
Modulación de frecuencia FSK.
Este sistema utiliza dos frecuencias diferentes para cada valor binario de la señal moduladora.
Las normas V21 y V23 utilizan esta modulación, actualmente en desuso ya que su utilidad venía
dada con velocidades muy lentas de modulación.
Modulación de fase PSK
Este tipo de modulación tiene una inmunidad al ruido en el canal mucho mayor que las anteriores.
Modulación de fase PSK
Se modulan las portadoras en amplitud utilizando dos bits para cada portadora, es decir,
se transmiten un total de cuatro bits por baudio

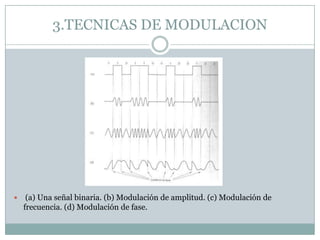

4. 3.TECNICAS DE MODULACION
 (a) Una señal binaria. (b) Modulación de amplitud. (c) Modulación de
frecuencia. (d) Modulación de fase.

5. 4.VELOCIDAD DE TRANSMISION
 Es la relación entre la información transmitida a través de módem-
ordenador, y el tiempo empleado para ello. ahora este tiempo se mide por
segundo y cuando hablamos de velocidad de modem seria bytes/segundo…
 (El baudio es una unidad de medida, usada en telecomunicaciones, que
representa el número de símbolos por segundo en un medio de transmisión
analógico.
Cada símbolo puede codificar 1 o más bits dependiendo del esquema
de modulación.)
 Los baudios indican la velocidad de modulación y los bps la de transmisión.

6. 5.TIPOS DE TRANSMISION
 Transmisión asíncrona:
 La transmisión asíncrona es aquella que se transmite o se recibe un carácter, bit por bit
añadiéndole bits de inicio, y bits que indican el término de un paquete de datos, para separar así los
paquetes que se van enviando/recibiendo para sincronizar el receptor con el transmisor. El bit de
inicio le indica al dispositivo receptor que sigue un carácter de datos; similarmente el bit de término
indica que el carácter o paquete ha sido completado.
 Transmisión síncrona:
 En este tipo de transmisión el envío de un grupo de caracteres en un flujo continuo de bits. Para lograr
la sincronización de ambos dispositivos (receptor y transmisor) ambos dispositivos proveen una señal
de reloj que se usa para establecer la velocidad de transmisión de datos y para habilitar los dispositivos
conectados a los módems para identificar los caracteres apropiados mientras estos son transmitidos o
recibidos. Antes de iniciar la comunicación ambos dispositivos deben de establecer una sincronización
entre ellos. Para esto, antes de enviar los datos se envían un grupo de caracteres especiales de
sincronía. Una vez que se logra la sincronía, se pueden empezar a transmitir datos.

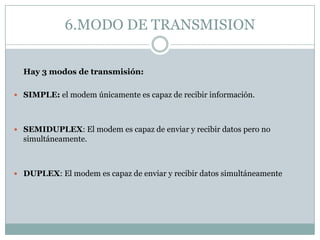

7. 6.MODO DE TRANSMISION
Hay 3 modos de transmisión:
 SIMPLE: el modem únicamente es capaz de recibir información.
 SEMIDUPLEX: El modem es capaz de enviar y recibir datos pero no
simultáneamente.
 DUPLEX: El modem es capaz de enviar y recibir datos simultáneamente

8. 7.RECOMENDACIÓNES - Recomendaciones de
la ITU-T(antes CCITT). Serie V.

9. 8.Esquema a bloques de un Módem
 Esquema a bloques
de un Módem.
Explicación de cada
bloque.
 Transmisor contiene los
bloques que se encargan
de modular la señal
digital del ordenador a
analógica luego pasa por
unos filtros para limpiar
la señal de ruidos etc., y
pasa por un
amplificador que se
encarga de amplificar al
señal para poder ser
enviada a distancia, y
todo eso es
controlado por el control
de transmisión. Receptor
es el encargado de
recibir la señal analógica
y pasarla por unos filtros
para limpiarla
derruidos, hay un
detector de portadora
que se encarga de
detectar cuando empieza
a recibir información y
cuando finaliza, después
esa información pasa por
un demodulador para
ser convertida de nuevo
a digital, todo ello
controlado por el control
del receptor.

10. 9.ADSL
 Consiste en una transmisión analógica de datos digitales lleva la línea
telefónica convencional o línea de abonado.
Es de acceso a Internet de banda ancha, lo que implica una velocidad
superior a una conexión tradicional por módem. Esto se consigue
mediante una modulación de las señales de datos en una banda de
frecuencias más alta (300-3400 Hz).

11. 9.1 Funcionamiento de cada bloque
 Hay dos partes el domicilio del usuario en el que se encuentra un
splitter (son unos filtros) para separar las señales del teléfono de las del
ADSL y luego hay un módem ADSL (ATU-R).La otra parte es la central
local en la que también hay un splitter (son unos filtros) y un módem
ADSL (ATU-C), las dos partes se unen por el par de cobre, el de toda la
vida.

12. 10.PCL ( Power Line Comunications).
Funcionamiento y características
 Es un término inglés que puede traducirse
por comunicaciones mediante cable eléctrico.
 La tecnología PLC aprovecha la red eléctrica para convertirla en una
línea digital de alta velocidad de transmisión de
datos, permitiendo, entre otras cosas, el acceso
a Internet mediante banda ancha.

13. 10.1FUNCIONAMIENTO PLC
 Se utilizan a modo de sustitutivos de redes Ethernet.
 Debido a tener un dominio de colisión común por compartir el mismo
segmento de cableado, tenemos que cuantos más PLC tengamos
transmitiendo, la velocidad se verá repartida entre todos ellos aunque
no se comuniquen con el mismo PLC/terminal. Es por ello que se
recomienda utilizar el PLC para unir dos segmentos de red, sustitutivos
de red es Ethernet.

14. 10.2CARACTERISTICAS
 Estabilidad.
 Transmiten en las gamas de media y alta frecuencia.
 La velocidad asimétrica en el módem va generalmente desde 256 kbit/s
a 2,7 Mbit/s.
 En el repetidor situado en el cuarto de medidores la velocidad es hasta
45 Mbit/s y se puede conectar con 256 módems PLC.
 En las estaciones de voltaje medio, la velocidad desde los centros de
control de red (head end) hacia Internet es de hasta 134 Mbit/s.

15. Deberes 1. Cuadro comparativo
de tecnologías, frecuencias y velocidad modem

16. DEBERES 2.
 WIMAX:
 Frecuencias:
Modelo: 802.16 Frecuencia: 10-66GHz.
Modelo: 802.16a Frecuencia: 11 GHz.
Modelo: 802.16e Frecuencia: 4 GHz
 Alcance:
Tiene una cobertura teórica de 50 kilómetros.
 Velocidades:
 El nuevo estándar, llamado 802.16, puede rendir 70 Mbs. Además WiMAX da acceso a más de 100 usuarios de forma
simultánea.
 Normativa:
En esta página encontramos la normativa en la hoja 16.
 Ventajas e inconvenientes:

17. DEBERES 2.
 WIMAX:
 Frecuencias:
LMDS puede llegar a ofrecer un ancho de banda de hasta 2 GHz y 150 programas de televisión en forma digital,
operando en la frecuencia de 28 GHz
Las microondas en el rango de frecuencias utilizado permiten operar en forma local, con alcances de no más de 7 Km.
 Velocidades:
Velocidad. Esta banda de frecuencias es suficiente como para abastecer de películas digitales a cada casa de un barrio,
teleconferencias y acceso a Internet, todo a altas velocidades y en forma simultánea.
 Normativa:
http://www.neo-sky.com/condiciones/CP-VPN-LMDS-V20070427.pdfVentajas e inconvenientes:
 VENTAJAS E INCONVENIENTES:
Ancho de banda muy grande disponible para datos, telefonía IP,
servicios de videoconferencia
• Gran capacidad de
• Mayores costos de los componentes de RF
• El tamaño de células pequeñas, 2-8 km.
• No cubra el área metropolitana entera de una gran ciudad
sin añadir muchas células a un alto costo.
