Es un dispositivo que sirve para
enviar una señal llamada
moduladora mediante otra señal
llamada portadora.
Un ordenador trabaja digitalmente y las
líneas telefónicas suelen funcionar de
forma analógica, luego la señal ha de
convertirse a analógica y el receptor ha de
reconvertirla a digital. Las técnicas de
modulación pueden ser:
ASK, FSK, PSK
Externos
Se colocan en la mesa de trabajo junto con nuestro equipo,
tienen forma de caja y se conectan, por un lado a la línea
telefónica y por otro lado al computador. La ventaja de ellos
radica en que son portátiles y que el estado del módem se
conoce a simple vista (marcando, sin/con línea,
transmitiendo, etc.) debido a una luces que la mayoría
presenta en su parte frontal.
En este tipo de configuración normalmente encontramos modelos de gama
baja y prestaciones recortadas, se encuentran ubicados dentro de la pc.
Internos
Ventajas:
- No necesitan una fuente de alimentación
- No ocupan puertos serie en nuestra máquina.
Inconvenientes:
- Ocupan una ranura de expansión
- Utilizan recursos que muchas veces son preciosos si el número de
dispositivos que tenemos instalado es muy elevado
- No tienen "lucecitas" que nos informen del estado de la conexión y del
propio modem.
- Tampoco se pueden "reiniciar" cuando tenemos algún problema con él,
aunque esto último suele ser hoy día bastante raro...
.
Estos dispositivos son los módems PCS los
cuales son desarrollados para que funcionen
en un ambiente de redes móviles. Este tipo
de modem son los que están teniendo mayor
auge.
Inalambricos
PC Card
Es el adecuado para los ordenadores
portátiles, pues tiene las mismas
prestaciones que el resto de tipos
analizados, pero con el tamaño de una
tarjeta de crédito.
Lo único que se consigue es el ahorro de
espacio con el ordenador portátil.
•Modulador:
Una vez dentro del módem la señal digital es modulada para obtener una
Señal analógica.
•Filtros igualadores:
La señal se filtra para eliminar posibles frecuencias no deseadas producidas
en el paso de modulación.
•Amplificador:
Tras el proceso de modulación la señal pierde amplitud y es necesario
Amplificarla para poder enviarla a través de la línea de abonado hasta el
equipo de la central.
•Filtros de recepción:
La señal analógica modulada se filtra para eliminar las frecuencias indeseables.
• Detector de portadora y el modulador:
se encargan de eliminar la portadora, cortocircuitándola y
enviándola a masa, para quedarse solo con la información digital. Y así
poder transmitirla de nuevo por el cable UTP hacia el ETD.
MODEM UIT-T
MODEM estandarizados por la UIT (Unión Internacional de Comunicaciones)
MODEM sincrono
* El flujo de datos se transmite como una cadena continua de unos y ceros y el receptor separa
esta cadena en bytes o caracteres.
* En la transmisión síncrona, se envía un bit detrás de otro, sin bits de inicio/parada o intervalos.
Es responsabilidad del receptor agrupar los bits.
* La temporización se vuelve muy importante, ya que la exactitud de la información recibida
depende completamente de la habilidad del dispositivo receptor de llevar exactamente la cuenta
de los bits a medida que llegan.
* la transmisión síncrona es más útil para aplicaciones de alta velocidad como la transmisión de
datos de una computadora a otra.
MODEM asincrono
* La información se recibe y se traduce usando patrones acordados. El dispositivo de recepción
puede recuperar la información sin tener en cuenta el ritmo al que llega.
* Al receptor se le notifica la llegada de un nuevo grupo con un bit extra al principio de cada byte
(bit de inicio). Para permitir al receptor conocer que el byte ha terminado, se añaden varios bits
adicionales al final de cada byte. (bits de parada).
Hace falta tener alguna sincronización, pero solamente durante el tiempo en que se recibe un
byte.
* La adición de bits de inicio y de parada y de los intervalos de inserción dentro del flujo de bits
hace que la transmisión asíncrona sea más lenta.
Los módems de cable, junto a los de la
tecnología DSL, son los dos tipos principales de
acceso al Internet de banda ancha.
El bit rate del servicio de cable modem varía
entre los 2 megabits por segundo (Mbit/s) hasta
los 100 Mbit/s o más.
Desventajas:
1) capacidad de canal fija es compartida por un
grupo de usuarios.
2) Tarifas más altas por el servicio de Internet
solamente
Ventajas:
1) El rendimiento de la conexión no depende de
la distancia de la central.
2) Una muy baja latencia o Ping respecto a
ADSL. Rondando de 5 a 12 ms frente a los
+30ms de los ADSL.
Los modem inteligentes son modems en banda base con capacidad de
gestión Incluyen un canal de gestión que permite a los usuarios en un
lugar central configurar en forma remota la unidad en el
establecimiento del cliente, activar los diagnósticos y recibir alertas del
estado del sistema en tiempo real:
Estados de un MODEM inteligente
Estados comando Estados On-line
Estado Comando Off- line:
El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin
tener establecida conexión alguna.
Estado comando On-Line:
El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin
abandonar una conexión establecida.
Estado On-Line: Hay una conexión establecida y TxD y RxD
transportan datos.
Interfaz es la conexión entre dos ordenadores o
máquinas de cualquier tipo, creando una
comunicación entre ellos.
Esta interface se utiliza para la
conexiones de los dispositivos
DTE a los módem, que a su vez
están conectados a líneas de
calidad telefónica en sistemas
analógicos públicos de
telecomunicación.
Mecánicas : ISO 2110
Eléctricas: V .28
Funcionales: V .24
De Procedimiento: V.24
Características mecánicas de la interface
V.24/EIA-232-F
Se usa un conector de 25 contactos distribuidos de
una manera especifica, según se define en la norma
ISO 2110
Características funcionales de la interface
V.24/EIA-232-F
E
J
E
M
P
L
O
D
E
L
L
A
M
A
D
A
Características funcionales de la interface
V.24/EIA-232-F
Características funcionales de la interface
V.24/EIA-232-F
Ejemplo de MODEM Nulo
De nuevo!
Una alternativa para
utilizar menos circuitos
incorporando mas lógica
de control entre las
interface del DTE y DCE.
De manera que se ah
adoptado de forma
radical la especificación
de la Red Digital de
Servicios Integrados
(RDSI), en la que se
define un conector con 8
contactos.
Características mecánicas de la interface
física de RDSI
La conexión física
definida en ISO 8877,
especifica que los
clables de NT y TE
tengan las conectores
correspondientes, cada
uno de ellos con 8
contactos.
Para conectar los
terminales de los
circuitos entre el NT y el
TE se usan pares
trenzados
Características eléctricas de la interface
física de RDSI
Las señales se transmiten
mediante una corriente
que va a través de uno de
los conductores y retorna
por el otro.
Los unos binarios se
representan por la
ausencia de tensión y el
cero binario se representa
por un puso negativo o
positivo de 750 mV.
La normalización es el proceso de elaborar, aplicar y
mejorar las normas que se aplican a distintas
actividades científicas, industriales o económicas con
el fin de ordenarlas y mejorarlas.
Normalización
Se busca una aproximación
ordenada a una actividad
específica para el beneficio y con
la cooperación de todos los
involucrados.
?
Siempre como una
RECOMENDACIÓN!
Normalización
La UIT fue fundada en París el 17 de mayo
de 1865 con el nombre de Unión Telegráfica
Internacional. En 1934 adoptó su nombre
actual, y en 1947 se convirtió en
organismo especializado de las Naciones
Unidas. Su primer ámbito de especialización
fue el telégrafo, pero hoy la UIT abarca todo
el sector de las TIC, desde la radiodifusión
digital a Internet, y de las tecnologías
móviles a la TV 3D.
Unión Internacional de Telecomunicación
Encargado de regular las telecomunicaciones a nivel
internacional entre las distintas administraciones y empresas
operadoras, está compuesta por tres sectores:
UIT-T
Unión Internacional de Telecomunicación
Telecomunicaciones: Estudia los aspectos
técnicos, de explotación y tarifarios y publica
normativa sobre los mismos, con vista a la
normalización de las telecomunicaciones a
nivel mundial.
UIT-D
Unión Internacional de Telecomunicación
Sector de Desarrollo: contribuye a difundir
un acceso equitativo, sostenible y asequible
a las telecomunicaciones y, de este modo,
fomentar un mayor desarrollo económico y
social.
UIT-R
Radiocomunicaciones: Su función es
regular la mayor parte del espectro
radioeléctrico.
Organización comercial, fundada en
1924 como la Radio Manufacturing
Association (Asociación de
Fabricantes de Radio), compuesta
como alianza de las asociaciones
comerciales para los fabricantes de
la electrónica en Estados Unidos.
Estas asociaciones, a su vez rigen
los sectores de la actividad de las
normas de la EIA.
Alianza de Industrias Electrónicas
Antes CEA - Asociación de la electrónica de consumidor (En
el día 1 de enero de 2005 CEA se retiró de su afiliación del
sector con EIA)
ECA – Asociación de Componentes Electrónicos. Fabricación
y distribución.
GEIA - Asociación de la tecnología de la electrónica y de
información del gobierno.
Alianza de Industrias Electrónicas
Asociaciones
Alianza de Industrias Electrónicas
Asociaciones
JEDEC - Consejo de Ingeniería del Tubo de Unión
de Electrones. Creación de estándares en la
industria Microelectrónica.
TIA - La asociación de la industria de las
telecomunicaciones
Fundado en 1963, bajo la fusión de
AIEE (Instituto Americano de Ingenieros
Eléctricos) e IRE (Instituto de Radio
Ingenieros), es la mayor asociación
internacional sin fines de lucro formada
por profesionales de las nuevas
tecnologías, como ingenieros
electricistas, ingenieros en electrónica,
científicos de la computación,
ingenieros en informática, ingenieros en
biomédica, ingenieros en
telecomunicación e Ingenieros en
Mecatrónica dedicada a la
estandarización.
Instituto de Ingenieros Eléctricos
y de Electrónica.
Según el mismo IEEE, su trabajo es
promover la creatividad, el desarrollo y
la integración, compartir y aplicar los
avances en las tecnologías de la
información, electrónica y ciencias en
general para beneficio de la
humanidad y de los mismos
profesionales.
Principalmente responsable por las
especificaciones de redes de área
local como 802.3 Ethernet, 802.5
TokenRing, ATM y las normas de
GigabitEthernet
Instituto de Ingenieros Eléctricos
y de Electrónica.
Proporcionando únicamente los
medios para transmitir bit a bit sobre
un enlace de datos físico.
Protocolos de Capa Física
Las características de los
conectores eléctricos, sobre qué
frecuencias retransmitir, que
esquema de modulación usar y
parámetros de bajo nivel similares
son especificados aquí.
• Asociación de Datos por Infrarrojo (IrDA)

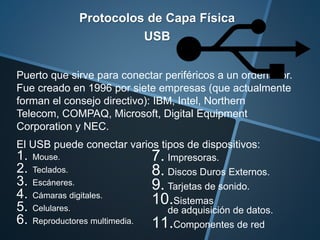

• Bus de Serie Universal (USB)
• Estándar Recomendado 232 (RS-232)
• Bluetooth
• Wi-Fi
Protocolos de Capa Física
Protocolos de Capa Física
IrDA
IrDA se crea en 1993 entre HP, IBM, Sharp y otros.
Permite la comunicación bidireccional entre dos extremos a
velocidades que oscilan entre los 9.600 bps y los 4 Mbps
basada en rayos luminosos que se mueven en el espectro
infrarrojo.
Protocolos de Capa Física
IrDA
Características:
• Cono de ángulo estrecho de 30º .
• Opera en una distancia de 0 a 1 metro.
• Conexión universal sin cables.
• Comunicación punto a punto.
• Soporta un amplio conjunto de
plataformas de hardware y software.
Protocolos de Capa Física
USB
Puerto que sirve para conectar periféricos a un ordenador.
Fue creado en 1996 por siete empresas (que actualmente
forman el consejo directivo): IBM, Intel, Northern
Telecom, COMPAQ, Microsoft, Digital Equipment
Corporation y NEC.
El USB puede conectar varios tipos de dispositivos:
1. Mouse.
2. Teclados.
3. Escáneres.
4. Cámaras digitales.
5. Celulares.
6. Reproductores multimedia.
7. Impresoras.
8. Discos Duros Externos.
9. Tarjetas de sonido.
10.Sistemas
de adquisición de datos.
11.Componentes de red
Protocolos de Capa Física
Bluetooth
Bluetooth es una especificación industrial para Redes
Inalámbricas de Área Personal (WPAN) que posibilita la
transmisión de voz y datos entre diferentes dispositivos mediante
un enlace por radiofrecuencia en la banda ISM de los 2,4 GHz.
Versión Ancho de banda
Versión 1.2 1 Mbit/s
Versión 2.0 + EDR 3 Mbit/s
Versión 3.0 + HS 24 Mbit/s
Versión 4.0 24 Mbit/s

modems-e-interfaces.pptx

  • 2.
    Es un dispositivoque sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora.
  • 3.
    Un ordenador trabajadigitalmente y las líneas telefónicas suelen funcionar de forma analógica, luego la señal ha de convertirse a analógica y el receptor ha de reconvertirla a digital. Las técnicas de modulación pueden ser: ASK, FSK, PSK
  • 4.
    Externos Se colocan enla mesa de trabajo junto con nuestro equipo, tienen forma de caja y se conectan, por un lado a la línea telefónica y por otro lado al computador. La ventaja de ellos radica en que son portátiles y que el estado del módem se conoce a simple vista (marcando, sin/con línea, transmitiendo, etc.) debido a una luces que la mayoría presenta en su parte frontal.
  • 5.
    En este tipode configuración normalmente encontramos modelos de gama baja y prestaciones recortadas, se encuentran ubicados dentro de la pc. Internos Ventajas: - No necesitan una fuente de alimentación - No ocupan puertos serie en nuestra máquina. Inconvenientes: - Ocupan una ranura de expansión - Utilizan recursos que muchas veces son preciosos si el número de dispositivos que tenemos instalado es muy elevado - No tienen "lucecitas" que nos informen del estado de la conexión y del propio modem. - Tampoco se pueden "reiniciar" cuando tenemos algún problema con él, aunque esto último suele ser hoy día bastante raro... .
  • 6.
    Estos dispositivos sonlos módems PCS los cuales son desarrollados para que funcionen en un ambiente de redes móviles. Este tipo de modem son los que están teniendo mayor auge. Inalambricos PC Card Es el adecuado para los ordenadores portátiles, pues tiene las mismas prestaciones que el resto de tipos analizados, pero con el tamaño de una tarjeta de crédito. Lo único que se consigue es el ahorro de espacio con el ordenador portátil.
  • 8.
    •Modulador: Una vez dentrodel módem la señal digital es modulada para obtener una Señal analógica. •Filtros igualadores: La señal se filtra para eliminar posibles frecuencias no deseadas producidas en el paso de modulación. •Amplificador: Tras el proceso de modulación la señal pierde amplitud y es necesario Amplificarla para poder enviarla a través de la línea de abonado hasta el equipo de la central.
  • 9.
    •Filtros de recepción: Laseñal analógica modulada se filtra para eliminar las frecuencias indeseables. • Detector de portadora y el modulador: se encargan de eliminar la portadora, cortocircuitándola y enviándola a masa, para quedarse solo con la información digital. Y así poder transmitirla de nuevo por el cable UTP hacia el ETD.
  • 10.
    MODEM UIT-T MODEM estandarizadospor la UIT (Unión Internacional de Comunicaciones)
  • 11.
    MODEM sincrono * Elflujo de datos se transmite como una cadena continua de unos y ceros y el receptor separa esta cadena en bytes o caracteres. * En la transmisión síncrona, se envía un bit detrás de otro, sin bits de inicio/parada o intervalos. Es responsabilidad del receptor agrupar los bits. * La temporización se vuelve muy importante, ya que la exactitud de la información recibida depende completamente de la habilidad del dispositivo receptor de llevar exactamente la cuenta de los bits a medida que llegan. * la transmisión síncrona es más útil para aplicaciones de alta velocidad como la transmisión de datos de una computadora a otra.
  • 12.
    MODEM asincrono * Lainformación se recibe y se traduce usando patrones acordados. El dispositivo de recepción puede recuperar la información sin tener en cuenta el ritmo al que llega. * Al receptor se le notifica la llegada de un nuevo grupo con un bit extra al principio de cada byte (bit de inicio). Para permitir al receptor conocer que el byte ha terminado, se añaden varios bits adicionales al final de cada byte. (bits de parada). Hace falta tener alguna sincronización, pero solamente durante el tiempo en que se recibe un byte. * La adición de bits de inicio y de parada y de los intervalos de inserción dentro del flujo de bits hace que la transmisión asíncrona sea más lenta.
  • 13.
    Los módems decable, junto a los de la tecnología DSL, son los dos tipos principales de acceso al Internet de banda ancha. El bit rate del servicio de cable modem varía entre los 2 megabits por segundo (Mbit/s) hasta los 100 Mbit/s o más.
  • 14.
    Desventajas: 1) capacidad decanal fija es compartida por un grupo de usuarios. 2) Tarifas más altas por el servicio de Internet solamente Ventajas: 1) El rendimiento de la conexión no depende de la distancia de la central. 2) Una muy baja latencia o Ping respecto a ADSL. Rondando de 5 a 12 ms frente a los +30ms de los ADSL.
  • 15.
    Los modem inteligentesson modems en banda base con capacidad de gestión Incluyen un canal de gestión que permite a los usuarios en un lugar central configurar en forma remota la unidad en el establecimiento del cliente, activar los diagnósticos y recibir alertas del estado del sistema en tiempo real: Estados de un MODEM inteligente Estados comando Estados On-line
  • 16.
    Estado Comando Off-line: El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin tener establecida conexión alguna. Estado comando On-Line: El MODEM interpreta comandos y emite respuestas (por TxD y RxD) sin abandonar una conexión establecida. Estado On-Line: Hay una conexión establecida y TxD y RxD transportan datos.
  • 18.
    Interfaz es laconexión entre dos ordenadores o máquinas de cualquier tipo, creando una comunicación entre ellos.
  • 20.
    Esta interface seutiliza para la conexiones de los dispositivos DTE a los módem, que a su vez están conectados a líneas de calidad telefónica en sistemas analógicos públicos de telecomunicación. Mecánicas : ISO 2110 Eléctricas: V .28 Funcionales: V .24 De Procedimiento: V.24
  • 21.
    Características mecánicas dela interface V.24/EIA-232-F Se usa un conector de 25 contactos distribuidos de una manera especifica, según se define en la norma ISO 2110
  • 22.
    Características funcionales dela interface V.24/EIA-232-F E J E M P L O D E L L A M A D A
  • 23.
    Características funcionales dela interface V.24/EIA-232-F
  • 24.
    Características funcionales dela interface V.24/EIA-232-F Ejemplo de MODEM Nulo
  • 25.
  • 26.
    Una alternativa para utilizarmenos circuitos incorporando mas lógica de control entre las interface del DTE y DCE. De manera que se ah adoptado de forma radical la especificación de la Red Digital de Servicios Integrados (RDSI), en la que se define un conector con 8 contactos.
  • 27.
    Características mecánicas dela interface física de RDSI La conexión física definida en ISO 8877, especifica que los clables de NT y TE tengan las conectores correspondientes, cada uno de ellos con 8 contactos. Para conectar los terminales de los circuitos entre el NT y el TE se usan pares trenzados
  • 28.
    Características eléctricas dela interface física de RDSI Las señales se transmiten mediante una corriente que va a través de uno de los conductores y retorna por el otro. Los unos binarios se representan por la ausencia de tensión y el cero binario se representa por un puso negativo o positivo de 750 mV.
  • 29.
    La normalización esel proceso de elaborar, aplicar y mejorar las normas que se aplican a distintas actividades científicas, industriales o económicas con el fin de ordenarlas y mejorarlas. Normalización
  • 30.
    Se busca unaaproximación ordenada a una actividad específica para el beneficio y con la cooperación de todos los involucrados. ? Siempre como una RECOMENDACIÓN! Normalización
  • 31.
    La UIT fuefundada en París el 17 de mayo de 1865 con el nombre de Unión Telegráfica Internacional. En 1934 adoptó su nombre actual, y en 1947 se convirtió en organismo especializado de las Naciones Unidas. Su primer ámbito de especialización fue el telégrafo, pero hoy la UIT abarca todo el sector de las TIC, desde la radiodifusión digital a Internet, y de las tecnologías móviles a la TV 3D. Unión Internacional de Telecomunicación
  • 32.
    Encargado de regularlas telecomunicaciones a nivel internacional entre las distintas administraciones y empresas operadoras, está compuesta por tres sectores: UIT-T Unión Internacional de Telecomunicación Telecomunicaciones: Estudia los aspectos técnicos, de explotación y tarifarios y publica normativa sobre los mismos, con vista a la normalización de las telecomunicaciones a nivel mundial.
  • 33.
    UIT-D Unión Internacional deTelecomunicación Sector de Desarrollo: contribuye a difundir un acceso equitativo, sostenible y asequible a las telecomunicaciones y, de este modo, fomentar un mayor desarrollo económico y social. UIT-R Radiocomunicaciones: Su función es regular la mayor parte del espectro radioeléctrico.
  • 34.
    Organización comercial, fundadaen 1924 como la Radio Manufacturing Association (Asociación de Fabricantes de Radio), compuesta como alianza de las asociaciones comerciales para los fabricantes de la electrónica en Estados Unidos. Estas asociaciones, a su vez rigen los sectores de la actividad de las normas de la EIA. Alianza de Industrias Electrónicas
  • 35.
    Antes CEA -Asociación de la electrónica de consumidor (En el día 1 de enero de 2005 CEA se retiró de su afiliación del sector con EIA) ECA – Asociación de Componentes Electrónicos. Fabricación y distribución. GEIA - Asociación de la tecnología de la electrónica y de información del gobierno. Alianza de Industrias Electrónicas Asociaciones
  • 36.
    Alianza de IndustriasElectrónicas Asociaciones JEDEC - Consejo de Ingeniería del Tubo de Unión de Electrones. Creación de estándares en la industria Microelectrónica. TIA - La asociación de la industria de las telecomunicaciones
  • 37.
    Fundado en 1963,bajo la fusión de AIEE (Instituto Americano de Ingenieros Eléctricos) e IRE (Instituto de Radio Ingenieros), es la mayor asociación internacional sin fines de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricistas, ingenieros en electrónica, científicos de la computación, ingenieros en informática, ingenieros en biomédica, ingenieros en telecomunicación e Ingenieros en Mecatrónica dedicada a la estandarización. Instituto de Ingenieros Eléctricos y de Electrónica.
  • 38.
    Según el mismoIEEE, su trabajo es promover la creatividad, el desarrollo y la integración, compartir y aplicar los avances en las tecnologías de la información, electrónica y ciencias en general para beneficio de la humanidad y de los mismos profesionales. Principalmente responsable por las especificaciones de redes de área local como 802.3 Ethernet, 802.5 TokenRing, ATM y las normas de GigabitEthernet Instituto de Ingenieros Eléctricos y de Electrónica.
  • 39.
    Proporcionando únicamente los mediospara transmitir bit a bit sobre un enlace de datos físico. Protocolos de Capa Física Las características de los conectores eléctricos, sobre qué frecuencias retransmitir, que esquema de modulación usar y parámetros de bajo nivel similares son especificados aquí.
  • 40.
    • Asociación deDatos por Infrarrojo (IrDA) • Bus de Serie Universal (USB) • Estándar Recomendado 232 (RS-232) • Bluetooth • Wi-Fi Protocolos de Capa Física
  • 41.
    Protocolos de CapaFísica IrDA IrDA se crea en 1993 entre HP, IBM, Sharp y otros. Permite la comunicación bidireccional entre dos extremos a velocidades que oscilan entre los 9.600 bps y los 4 Mbps basada en rayos luminosos que se mueven en el espectro infrarrojo.
  • 42.
    Protocolos de CapaFísica IrDA Características: • Cono de ángulo estrecho de 30º . • Opera en una distancia de 0 a 1 metro. • Conexión universal sin cables. • Comunicación punto a punto. • Soporta un amplio conjunto de plataformas de hardware y software.
  • 43.
    Protocolos de CapaFísica USB Puerto que sirve para conectar periféricos a un ordenador. Fue creado en 1996 por siete empresas (que actualmente forman el consejo directivo): IBM, Intel, Northern Telecom, COMPAQ, Microsoft, Digital Equipment Corporation y NEC. El USB puede conectar varios tipos de dispositivos: 1. Mouse. 2. Teclados. 3. Escáneres. 4. Cámaras digitales. 5. Celulares. 6. Reproductores multimedia. 7. Impresoras. 8. Discos Duros Externos. 9. Tarjetas de sonido. 10.Sistemas de adquisición de datos. 11.Componentes de red
  • 44.
    Protocolos de CapaFísica Bluetooth Bluetooth es una especificación industrial para Redes Inalámbricas de Área Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4 GHz. Versión Ancho de banda Versión 1.2 1 Mbit/s Versión 2.0 + EDR 3 Mbit/s Versión 3.0 + HS 24 Mbit/s Versión 4.0 24 Mbit/s
