CORBA es una solución para la computación de objetos distribuidos que define un modelo de objetos, una arquitectura y servicios para aplicaciones distribuidas. Los componentes clave de CORBA son el ORB, que permite la comunicación entre objetos, el lenguaje IDL que especifica interfaces de objetos de forma independiente al lenguaje, y los adaptadores de objetos que enlazan objetos CORBA con sus implementaciones.

1. Common Object Request
Broker Architecture
CORBA

2. Computación de objetos distribuidos y
CORBA
 CORBA es una solución para la distribución de objetos
 OMG ha definido CORBA:
 Un modelo de objetos
 Cómo interaccionan los objetos
 Una arquitectura del sistema que soporta la
interacción
 de objetos
 Un lenguaje para definir las interacciones entre
objetos
 Servicios básicos para aplicaciones distribuidas

3. CORBA: un bus software
 Todos los componentes en CORBA son
objetos
 Cada objeto tiene una interfaz y una
identidad única
 Cada objeto se puede implementar con un
lenguaje de programación distinto, y
ejecutarse sobre cualquier plataforma HW y
sistema operativo
 CORBA define el bus software que permite la
interacción de esa diversidad de objetos

4. IDL: Interface Definition Lang.
 IDL separa la interfaz de la implementación
 Lenguaje de especificación de interfaces
públicas, con herencia múltiple y
fuertemente tipado
 Independiente de cualquier lenguaje de
programación
 OMG define correspondencias con muchos
lenguajes
 No es un lenguaje de programación
 Permite la interoperabilidad
 Soporta el mecanismo de invocación dinámica

5. IDLs

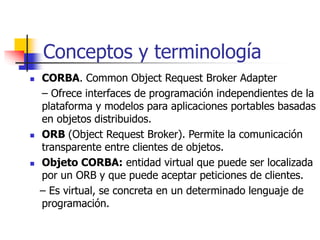

6. Conceptos y terminología
 CORBA. Common Object Request Broker Adapter
– Ofrece interfaces de programación independientes de la
plataforma y modelos para aplicaciones portables basadas
en objetos distribuidos.
 ORB (Object Request Broker). Permite la comunicación
transparente entre clientes de objetos.
 Objeto CORBA: entidad virtual que puede ser localizada
por un ORB y que puede aceptar peticiones de clientes.
– Es virtual, se concreta en un determinado lenguaje de
programación.

7. Conceptos y terminología
 Objeto destino. Objeto CORBA al que se le hace una petición.
 Cliente. Entidad que hace una petición sobre un objeto
CORBA.
– Puede existir en un espacio de direcciones distinto
 Servidor. Aplicación en la que residen uno o más objetos
CORBA.
 Petición. Invocación de una operación de un objeto CORBA
realizada por un cliente.
 Referencia a objeto. Manejador que se usa para identificar,
localizar y dar la dirección de un objeto CORBA.
 Sirviente. Entidad de un lenguaje de programación que
implementa uno o más objetos CORBA. Los sirvientes encarnan
objetos CORBA

8. Arquitectura CORBA

9. Componentes de la arquitectura
CORBA

10. Componentes de la arquitectura
CORBA

11. Flujo general de peticiones
 El cliente realiza una petición usando stubs
estáticos (previamente compilados) o la Interfaz de
invocación dinámica (DII) y la dirige a su ORB.
 El ORB cliente transmite las peticiones al ORB
enlazado con el servidor.
 El ORB del servidor redirige la petición al adaptador
de objetos que ha creado el objeto destino.
 El adaptador de objetos dirige la petición al servidor
que implementa el objeto destino. Puede utilizar
esqueletos estáticos o la interfaz de esqueleto
dinámico.
 El servidor devuelve su respuesta.

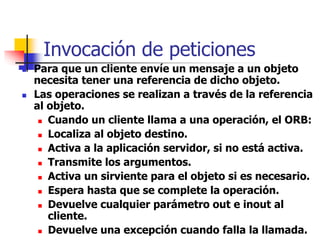

12. Invocación de peticiones
 Para que un cliente envíe un mensaje a un objeto
necesita tener una referencia de dicho objeto.
 Las operaciones se realizan a través de la referencia
al objeto.
 Cuando un cliente llama a una operación, el ORB:
 Localiza al objeto destino.
 Activa a la aplicación servidor, si no está activa.
 Transmite los argumentos.
 Activa un sirviente para el objeto si es necesario.
 Espera hasta que se complete la operación.
 Devuelve cualquier parámetro out e inout al
cliente.
 Devuelve una excepción cuando falla la llamada.

13. Estilos de peticiones
 Petición síncrona. El cliente se bloquea
esperando la respuesta. Idénticas a las
llamadas a procedimientos remotos.
 Petición de sentido único (oneway). El cliente
no espera respuesta.
 También existen peticiones asíncronas.

14. Componentes de la arquitectura
CORBA

15. Componentes de la arquitectura
CORBA

16. Funciones del ORB
 Entrega las peticiones a los objetos destino (locales o remotos)
y devuelve las respuestas a los clientes que hicieron las
peticiones
 El ORB se basa en la referencia al objeto destino
 Transparencias soportadas:
 Localización de objetos
 Implementación de objeto
 Estado de ejecución del objeto
 Mecanismos de comunicación con el objeto
 Entiende IDL y mantiene un Repositorio de Interfaces
 También mantiene un Repositorio de Implementaciones
 Puede federar esta información a través de varios
 sistemas:
 UNA WEB DE ORBs INTERCONECTADOS

17. Adaptadores de Objeto
 Un adaptador de objeto es un objeto que
adapta la interfaz de un objeto a una interfaz
esperada por un usuario.
– Crean referencias de objetos
– Aseguran que cada objeto destino esté
encarnado en un sirviente
– Reciben las peticiones emitidas por el ORB del
servidor y las redirigen a los sirvientes que
encarnan a los objetos destino.

18. Interoperabilidad en CORBA:
GIOP/IIOP

19. Resumen
 CORBA es una solución a la computación de
objetos distribuidos.
 Los elementos básicos de la arquitectura
CORBA son el ORB, stub y skeletons en
cliente y servidor respectivamente, el
repositorio de interfaces, y las interfaces de
invocación y skeleton dinámicas
 IDL es el lenguaje que permite especificar
interfaces, y el elemento central para
soportar la interoperabilidad

20. Introdución a CORBA

21. ¿Cómo funciona el Cliente /
Servidor CORBA?
Client Hello Object
getTime()
The current time is Mon Jun 10 15:41:14
EST 2002
module test {
interface Hello {
string getTime();
};
};

22. ¿Cómo funciona el Cliente /
Servidor CORBA?
Client Hello Object
getTime()
The current time is Mon Jun 10 15:41:14
EST 2002
module test {
interface Hello {
string getTime();
};
};

23. CORBA Cliente Servidor
Client Hello Object
GIOP/IIOP
ORB CORE
ORB CORE
module test {
interface Hello {
string getTime();
};
};

24. CORBA Cliente Servidor
Client
GIOP/IIOP
ORB CORE
ORB CORE
Hello Object
getTime()
The current time is Mon Jun 10 15:41:14 EST 2002
module week1 {
interface Hello {
string getTime();
};
};

25. CORBA Cliente Servidor
Client Hello Object
Stub
Object
Ref
ORB Interface
ORB CORE
GIOP/IIOP
OS Kernel
OS I/O Sub System
Network Adaptor
OS Kernel
OS I/O Sub System
Network Adaptor
Connection
Management
IDL
Skeleton
Object Adaptor
getTime()
The current time is Mon Jun 10 15:41:14 EST 2002
getTime()
Construct
Request Object
Marshall/
Unmarshall
Find the
Object
Marshall/
Unmarshall
getTime()
module test {
interface Hello {
string getTime();
};
};

26. CORBA Cliente Servidor
Client
Stub
Object
Ref
ORB Interface
ORB CORE
GIOP/IIOP
OS Kernel
OS I/O Sub System
Network Adaptor
OS Kernel
OS I/O Sub System
Network Adaptor
Connection
Management
IDL
Skeleton
Object Adaptor
getTime() Hello Object
The current time is Mon Jun 10 15:41:14 EST 2002
Week1 project completed successfully
module test {
interface Hello {
string getTime();
};
};

27. ¿Cómo funciona el
Object Adapter?

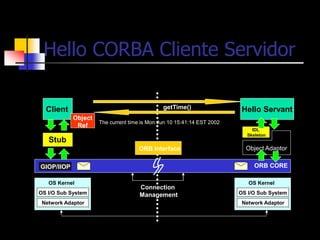

28. Object Adaptor
Hello CORBA Cliente Servidor
Client
Stub
Object
Ref
ORB Interface
ORB CORE
GIOP/IIOP
OS Kernel
OS I/O Sub System
Network Adaptor
OS Kernel
OS I/O Sub System
Network Adaptor
Connection
Management
getTime() Hello Servant
The current time is Mon Jun 10 15:41:14 EST 2002
IDL
Skeleton

29. Object Adaptor
Invocando getTime()
Client
Stub
Object
Ref
ORB Interface
ORB CORE
GIOP/IIOP
OS Kernel
OS I/O Sub System
Network Adaptor
OS Kernel
OS I/O Sub System
Network Adaptor
Connection
Management
getTime()
getTime()
Construct
Request Object
Marshall/
Unmarshall
Find the
Object
Marshall/
Unmarshall
IDL
Skeleton
Object Adaptor
Hello Servant

30. Incoming
requests
Comportamiento del Object
Adapter, luego de recibir la
petición
ORB POA Manager POA
POA
POA
Servant
Servant
Servant
Servant
Servant
Hello Servant
Servant
Servant
Servant

31. Object Adaptor
Ejecutar la llamada getTime()
y retornar el resultado
Client
Stub
Object
Ref
ORB Interface
ORB CORE
GIOP/IIOP
OS Kernel
OS I/O Sub System
Network Adaptor
OS Kernel
OS I/O Sub System
Network Adaptor
Connection
Management
IDL
Skeleton
getTime()
The current time is Mon Jun 10 15:41:14 EST 2002
getTime()
Construct
Request Object
Marshall/
Unmarshall
Find the
Object
Marshall/
Unmarshall
getTime()
Hello Servant
