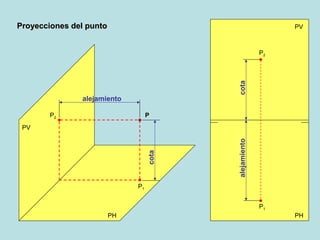

Este documento explica el sistema diédrico de proyecciones utilizado para representar puntos en el espacio en 2 dimensiones. Describe cómo un punto se proyecta en los planos vertical y horizontal, incluyendo su cota y alejamiento. También muestra cómo se representan puntos en los diferentes cuadrantes y cuando están situados sobre los propios planos de proyección.
Temas relacionados:
Más contenido relacionado
La actualidad más candente
Destacado
Más de arq______
Último
1.1.diedricopuntos
- 1.

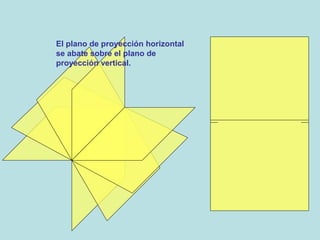

- 2. El plano deproyección horizontal se abate sobre el plano de proyección vertical.
- 3.

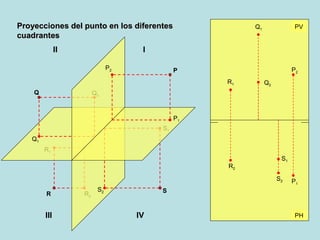

- 4. Proyecciones del puntoen los diferentes cuadrantes II Q1 PV I P2 P2 P R1 Q Q2 Q2 P1 S1 Q1 R1 R2 S1 S2 R III R2 S2 P1 S IV PH

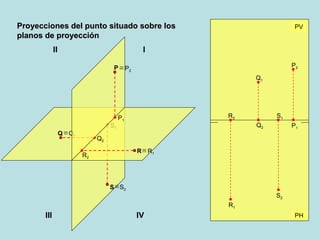

- 5. Proyecciones del puntosituado sobre los planos de proyección II PV I P P2 P2 Q1 Q S1 Q1 R2 P1 S1 Q2 P1 Q2 R R1 R2 S S2 S2 R1 III IV PH
