1.5.diedricorectasplano
- 1.
- 2. Rectas en PlanoOblícuo Recta oblícua PV vα α vα Vs s2 PV s1 Vs s Hs hα PH Hs hα PH
- 3. Rectas en PlanoOblícuo Recta horizontal del plano PV vα α vα Vt t2 t PV Vt t1 hα PH hα PH
- 4. Rectas en PlanoOblícuo Recta frontal del plano PV vα α f2 vα f PV f1 Hf hα Hf PH hα PH
- 5. Rectas en PlanoOblícuo Recta de máxima pendiente PV vα α Vp Vp p2 PV vα p1 p Hp 90 º 90º Hp hα PH hα PH
- 6. Rectas en PlanoOblícuo Recta de máxima inclinación PV vα α Vi vα i2 90º PV i1 Vi i 90º Hi hα Hi hα PH PH
- 7. Rectas en PlanoPerpendicular al P.V. Vc Recta oblícua c2 vα α Vc PV PV vα c1 c Hc Hc hα PH hα PH
- 8. Rectas en PlanoPerpendicular al P.V. PV Recta de máxima pendiente = Recta frontal p2 vα α PV vα p p1 Hp 90º 90º Hp hα PH hα PH
- 9. Rectas en PlanoPerpendicular al P.V. Recta de máxima inclinación = Recta horizontal PV vα α p2 Vi vα PV Vi 90º i p1 hα PH hα PH
- 10. Rectas en PlanoPerpendicular al P.H. PV vα Recta Oblícua Va a2 α Va PV vα a a1 hα Ha Ha PH hα PH
- 11. Rectas en PlanoPerpendicular al P.H. Recta de máxima pendiente = recta frontal PV vα p2 α vα PV p p1 H p 90º hα Hp PH hα PH
- 12. Rectas en PlanoPerpendicular al P.H. Recta de máxima inclinación = recta horizontal PV vα i2 Vi 90º α vα PV 90º i Vi hα PH i1 hα PH
- 13. Plano Perpendicular alP.V. y P.H. PV vπ Recta oblícua vα Vd π d3 d2 α vα PV Vd d1 d Hd hα Hd PH hα hπ PH
- 14. Plano Paralelo alP.H. PV Recta oblícua Vs s2 vα α vα PV Vs s s1 PH PH

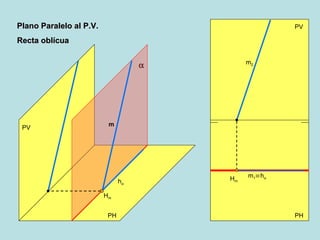

- 15. Plano Paralelo alP.V. PV Recta oblícua m2 α PV m hα Hm m 1 hα Hm PH PH
- 16. Plano Paralelo ala línea de tierra PV vα Recta oblícua Vb Vb b2 α vα PV b b1 hα Hb hα Hb PH PH
- 17. vπ Plano que contienea la línea de tierra g2 g3 P2 α PV P2 P3 π vα g PV pα hα Vg Hg P P1 g1 P1 Hg Vg vα hα PH hπ PH
Notas del editor
- #18 Cuando el plano contiene a la línea de tierra las dos trazas coinciden con la línea de tierra por lo que el plano no queda suficientemente definido ya que cualquier plano que pase por la línea de tierra tendrá las mismas trazas. Para solucionarlo se representa un punto perteneciente al plano que nos va a indicar la inclinación de éste.
