El documento describe las dificultades que presentan algunas instalaciones eléctricas de Edenor para la realización de trabajos con tensión (TCT). Identifica problemas en redes aéreas de alta y media tensión, como la falta de distancia de seguridad, la presencia de múltiples niveles de tensión en una misma estructura, y estructuras que no permiten el acceso a personal. Propone soluciones como prolongadores de aisladores y modificaciones en la ubicación de equipos para permitir tareas de mantenimiento con mayor seguridad.

1. INSTALACIONES CON DIFICULTADES PARA LA
PRACTICA DE LOS TRABAJOS CON TENSION
Autores:
ESTEBAN GOLA EZEQUIEL FERRAMOLA
Ing. Electricista-MBA Ing. Electricista
Jefe de Departamento de Trabajos con Jefe de Departamento Mantenimiento
Tensión Líneas Aéreas de Alta Tensión
Empresa: EDENOR S.A.
Buenos Aires, ARGENTINA

2. Instalaciones con dificultades para la práctica de los
trabajos con tensión

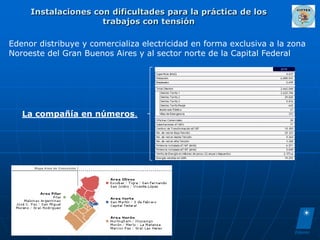

Edenor distribuye y comercializa electricidad en forma exclusiva a la zona
Noroeste del Gran Buenos Aires y al sector norte de la Capital Federal
La compañía en números.

3. Instalaciones con dificultades para la práctica de los
trabajos con tensión

4. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN

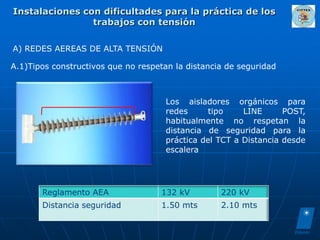

A.1)Tipos constructivos que no respetan la distancia de seguridad
Los aisladores orgánicos para
redes tipo LINE POST,
habitualmente no respetan la
distancia de seguridad para la
práctica del TCT a Distancia desde
escalera
Reglamento AEA 132 kV 220 kV
Distancia seguridad 1.50 mts 2.10 mts

5. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN
A.1)Tipos constructivos que no respetan la distancia de seguridad
Solución propuesta por TCT:
construcción de las redes con la
instalación de un prolongador
entre la estructura y la base del
aislador. De este modo se logra
alejar el potencial vivo mas allá
de la distancia de seguridad.

6. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN
A.2) Líneas Aéreas de Alta Tensión con instalaciones de otro nivel de
tensión en la misma estructura.

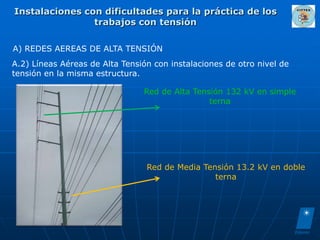

Red de Alta Tensión 132 kV en simple
terna
Red de Media Tensión 13.2 kV en doble
terna

7. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN
A.2) Líneas Aéreas de Alta Tensión con instalaciones de otro nivel de
tensión en la misma estructura.

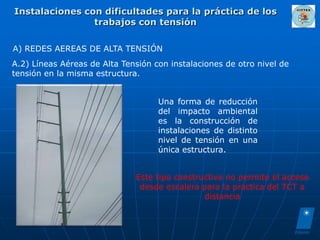

Una forma de reducción
del impacto ambiental
es la construcción de
instalaciones de distinto
nivel de tensión en una
única estructura.
Este tipo constructivo no permite el acceso
desde escalera para la practica del TCT a
distancia

8. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN

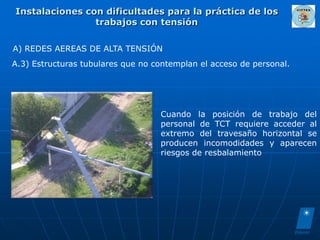

A.3) Estructuras tubulares que no contemplan el acceso de personal.
Cuando la posición de trabajo del
personal de TCT requiere acceder al
extremo del travesaño horizontal se
producen incomodidades y aparecen
riesgos de resbalamiento

9. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN
A.3) Estructuras tubulares que no contemplan el acceso de personal.

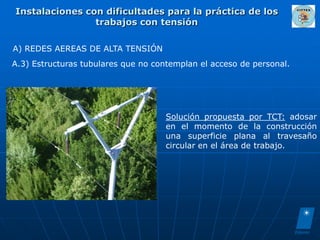

Solución propuesta por TCT: adosar
en el momento de la construcción
una superficie plana al travesaño
circular en el área de trabajo.

10. Instalaciones con dificultades para la práctica de los
trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN
A.4) Construcciones con múltiples ternas en la misma estructura

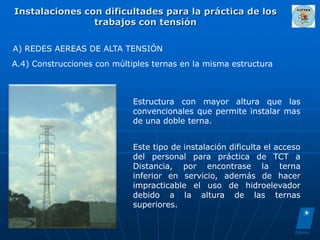

Estructura con mayor altura que las
convencionales que permite instalar mas
de una doble terna.
Este tipo de instalación dificulta el acceso
del personal para práctica de TCT a
Distancia, por encontrase la terna
inferior en servicio, además de hacer
impracticable el uso de hidroelevador
debido a la altura de las ternas
superiores.

11. Instalaciones con dificultades para la práctica de los
trabajos con tensión
B) REDES AEREAS DE MEDIA TENSIÓN

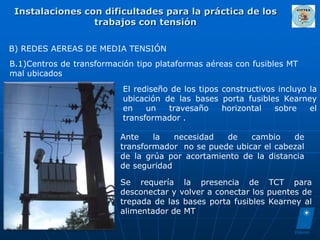

B.1)Centros de transformación tipo plataformas aéreas con fusibles MT
mal ubicados
El rediseño de los tipos constructivos incluyo la
ubicación de las bases porta fusibles Kearney
en un travesaño horizontal sobre el
transformador .
Ante la necesidad de cambio de
transformador no se puede ubicar el cabezal
de la grúa por acortamiento de la distancia
de seguridad
Se requería la presencia de TCT para
desconectar y volver a conectar los puentes de
trepada de las bases porta fusibles Kearney al
alimentador de MT

12. Instalaciones con dificultades para la práctica de los
trabajos con tensión
B) REDES AEREAS DE MEDIA TENSIÓN
B.1)Centros de transformación tipo plataformas aéreas con fusibles MT
mal ubicados

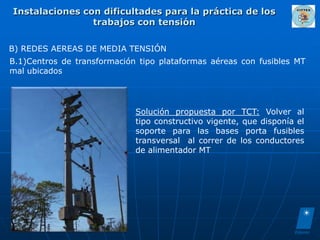

Solución propuesta por TCT: Volver al
tipo constructivo vigente, que disponía el
soporte para las bases porta fusibles
transversal al correr de los conductores
de alimentador MT

13. Instalaciones con dificultades para la práctica de los
trabajos con tensión
B) REDES AEREAS DE MEDIA TENSIÓN

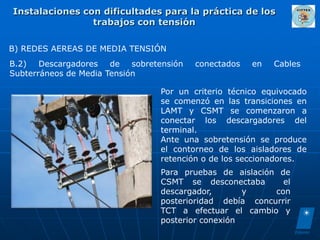

B.2) Descargadores de sobretensión conectados en Cables
Subterráneos de Media Tensión
Por un criterio técnico equivocado
se comenzó en las transiciones en
LAMT y CSMT se comenzaron a
conectar los descargadores del
terminal.
Ante una sobretensión se produce
el contorneo de los aisladores de
retención o de los seccionadores.
Para pruebas de aislación de
CSMT se desconectaba el
descargador, y con
posterioridad debía concurrir
TCT a efectuar el cambio y
posterior conexión

14. Instalaciones con dificultades para la práctica de los
trabajos con tensión
B) REDES AEREAS DE MEDIA TENSIÓN
B.3) Líneas aéreas con conductores protegidos

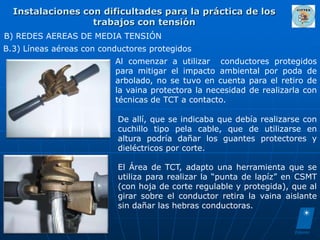

Al comenzar a utilizar conductores protegidos
para mitigar el impacto ambiental por poda de
arbolado, no se tuvo en cuenta para el retiro de
la vaina protectora la necesidad de realizarla con
técnicas de TCT a contacto.
De allí, que se indicaba que debía realizarse con
cuchillo tipo pela cable, que de utilizarse en
altura podría dañar los guantes protectores y
dieléctricos por corte.
El Área de TCT, adapto una herramienta que se
utiliza para realizar la “punta de lapíz” en CSMT
(con hoja de corte regulable y protegida), que al
girar sobre el conductor retira la vaina aislante
sin dañar las hebras conductoras.

15. Instalaciones con dificultades para la práctica de los
trabajos con tensión
B) REDES AEREAS DE MEDIA TENSIÓN
B.4) Construcciones con múltiples ternas en la misma estructura

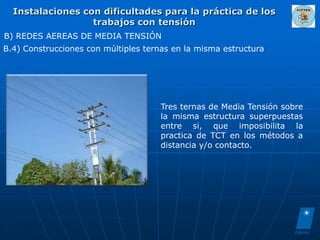

Tres ternas de Media Tensión sobre
la misma estructura superpuestas
entre si, que imposibilita la
practica de TCT en los métodos a
distancia y/o contacto.

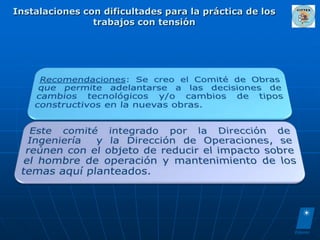

16. Instalaciones con dificultades para la práctica de los
trabajos con tensión

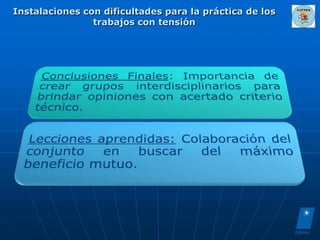

17. Instalaciones con dificultades para la práctica de los
trabajos con tensión

18. SALTA 30 Agosto al 2 de Setiembre
ARGENTINA
de 2011
V CONGRESO INTERNACIONAL SOBRE
“TRABAJOS CON TENSIÓN Y SEGURIDAD EN TRANSMISIÓN Y
DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA Y MANTENIMIENTO SIN
TENSIÓN EN INSTALACIONES DE AT”
V CITTES
¡ Muchas gracias por su
atención !
