Este documento describe diferentes métodos de trabajo eléctrico seguros. Explica el método de trabajo a potencial, donde el trabajador se pone al mismo potencial que el elemento en tensión usando ropa conductora. También describe el método de trabajo a distancia usando herramientas en el extremo de pértigas aislantes. Finalmente, resume el método de trabajo en contacto para baja tensión usando guantes y herramientas aislantes.

1. MANUEL IBAÑEZ

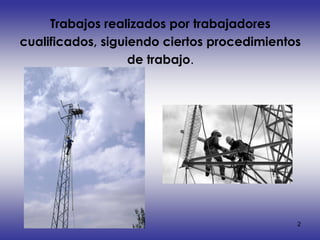

2. Trabajos realizados por trabajadores
cualificados, siguiendo ciertos procedimientos
de trabajo.
2

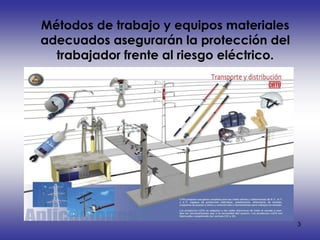

3. Métodos de trabajo y equipos materiales
adecuados asegurarán la protección del
trabajador frente al riesgo eléctrico.
3

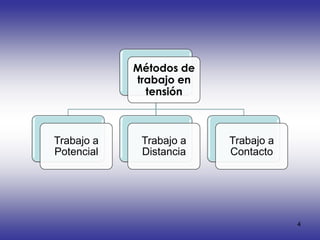

4. Métodos de
trabajo en
tensión
Trabajo a Trabajo a Trabajo a
Potencial Distancia Contacto
4

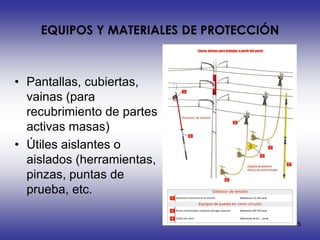

5. EQUIPOS Y MATERIALES DE PROTECCIÓN
• Pantallas, cubiertas,
vainas (para
recubrimiento de partes
activas masas)
• Útiles aislantes o
aislados (herramientas,
pinzas, puntas de
prueba, etc.
5

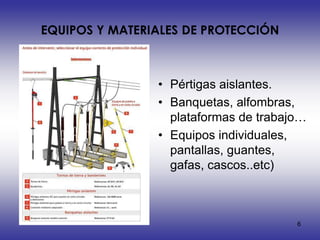

6. EQUIPOS Y MATERIALES DE PROTECCIÓN
• Pértigas aislantes.
• Banquetas, alfombras,
plataformas de trabajo…
• Equipos individuales,
pantallas, guantes,
gafas, cascos..etc)
6

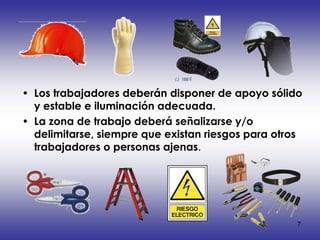

7. • Los trabajadores deberán disponer de apoyo sólido
y estable e iluminación adecuada.
• La zona de trabajo deberá señalizarse y/o
delimitarse, siempre que existan riesgos para otros
trabajadores o personas ajenas.
7

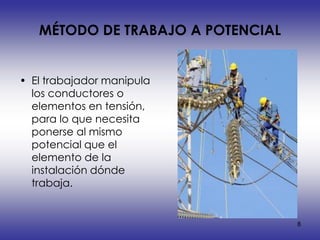

8. MÉTODO DE TRABAJO A POTENCIAL
• El trabajador manipula
los conductores o
elementos en tensión,
para lo que necesita
ponerse al mismo
potencial que el
elemento de la
instalación dónde
trabaja.
8

9. MÉTODO DE TRABAJO A POTENCIAL
Los trabajadores irán
vestidos con ropas
externas conductoras
para tensiones nominales
de igual o mayor tensión de 66 Kv.
Antes de empezar a trabajar
se une eléctricamente al
elemento en tensión
mediante conexión del
conductor auxiliar unido por
el otro extremo al traje
conductor. Este conductor
estará conectado al
elemento en tensión durante
todo el trabajo.
9

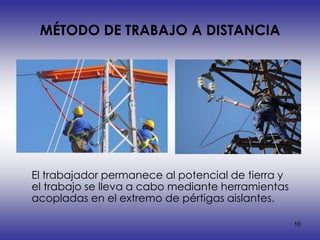

10. MÉTODO DE TRABAJO A DISTANCIA
El trabajador permanece al potencial de tierra y
el trabajo se lleva a cabo mediante herramientas
acopladas en el extremo de pértigas aislantes.
10

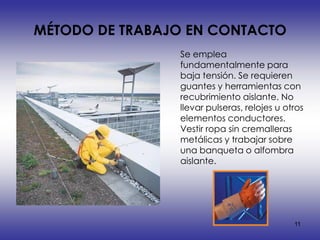

11. MÉTODO DE TRABAJO EN CONTACTO
Se emplea
fundamentalmente para
baja tensión. Se requieren
guantes y herramientas con
recubrimiento aislante. No
llevar pulseras, relojes u otros
elementos conductores.
Vestir ropa sin cremalleras
metálicas y trabajar sobre
una banqueta o alfombra
aislante.
11

12. MÉTODO DE TRABAJO EN CONTACTO
Trabajo realizado, generalmente en Baja Tensión, con protección
aislante de las manos.
12
