El documento describe una variedad de productos de seguridad eléctrica fabricados por Catu para aplicaciones de transmisión, distribución, subestaciones, edificios, ferrocarriles, industrias pesadas y departamentos de rescate. Catu ofrece equipos de protección personal, señalización, detectores de tensión, sistemas de puesta a tierra y cortocircuito, y herramientas aisladas según las normas aplicables.

1. Transmisión y distribución
Transmisión y distribución
Catu propone una gama completa para líneas aéreas y subterráneas de
B.T., M.T. y A.T.: equipo de protección personal, señalización, detector
de tensión, sistemas de puesta a tierra y en corto circuito y equipos para
trabajos en caliente.
Los productos Catu se utilizan en varios tipos de redes eléctricas en el
mundo o pueden ser adaptados según las necesidades de los usuarios.
Los productos Catu están diseñados según las normas IEC e EN.

2. Subestaciones

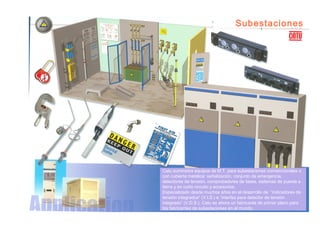

Catu suministra equipos de M.T. para subestaciones convencionales o
con cubierta metálica: señalización, conjunto de emergencia,
detectores de tensión, comprobadores de fases, sistemas de puesta a
tierra y en corto circuito y accesorios.
Especializado desde muchos años en el desarrollo de “indicadores de
tensión integrados“ (V.I.S.) e “interfaz para detector de tensión
integrado” (V.D.S.), Catu es ahora un fabricante de primer plano para
los fabricantes de subestaciones en el mundo.

3. Casas y
edificios
Desde hace 30 años, Catu ha desarrollado una gama
completa de productos especialmente concebida para
los electricistas en las instalaciones domésticas y
edificios: señalización adhesiva, equipos de protección
individual, detectores de tensión, comprobadores de
instalación, herramientas aisladas.

4. Ferroviario y transportes urbanos
Catu suministra productos para intervención en las
instalaciones ferroviarias y de transportes urbanos:
señalización, equipo de protección personal,
detectores de tensión, comprobadores de fases,
sistemas de puesta a tierra y en corto circuito y
accesorios.

5. Industrias pesadas y departamentos de rescate
Catu suministra para las industrias pesadas equipos
de emergencia para subestaciones y una gama
completa de productos de seguridad para las brigadas
de mantenimiento y de seguridad.
Catu también ha concebido conjuntos especiales de
intervención para los departamentos de rescate.

6. Algunas informaciones sobre el riesgo eléctrico:
Riesgo mortal a partir de ????
Tensión: 50V
Corriente: 30mA

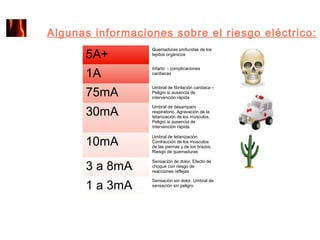

7. Algunas informaciones sobre el riesgo eléctrico:
Quemaduras profundas de los
5A+ tejidos orgánicos
Infarto - complicaciones
1A cardiacas
Umbral de fibrilación cardiaca –
75mA Peligro si ausencia de
intervención rápida
Umbral de desamparo
30mA respiratorio Agravación de la
tetanización de los músculos.
Peligro si ausencia de
intervención rápida
10mA
Umbral de tetanización.
Contracción de los músculos
de las piernas y de los brazos.
Riesgo de quemaduras
Sensación de dolor. Efecto de
3 a 8mA choque con riesgo de
reacciones reflejas
1 a 3mA
Sensación sin dolor. Umbral de
sensación sin peligro

8. Algunas informaciones sobre el riesgo eléctrico:
CONCLUSION:
- Adoptar una actitud humilde frente a la
electricidad
- Aun la Baja Tensión es peligrosa

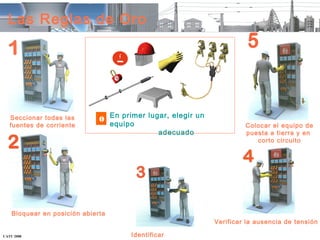

9. Las Reglas de Oro
Seccionar todas las 0 En primer lugar, elegir un
fuentes de corriente equipo Colocar el equipo de
adecuado puesta a tierra y en
corto circuito
Bloquear en posición abierta
Verificar la ausencia de tensión
CATU 2008 Identificar

10. Las Reglas de Oro

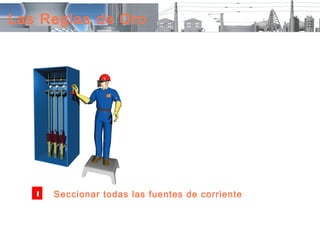

1 Seccionar todas las fuentes de corriente

11. Las Reglas de Oro
2 Bloquear en posición abierta

12. Las Reglas de Oro

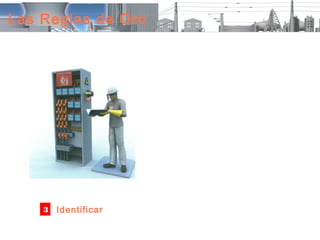

3 Identificar

13. Las Reglas de Oro

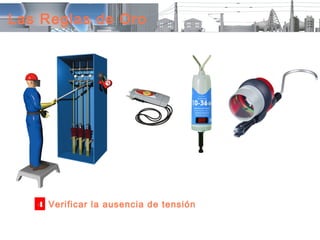

4 Verificar la ausencia de tensión

14. Las Reglas de Oro

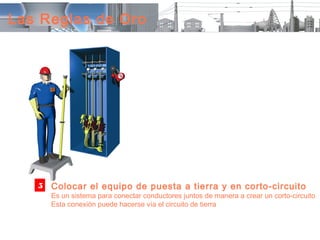

5 Colocar el equipo de puesta a tierra y en corto-circuito
Es un sistema para conectar conductores juntos de manera a crear un corto-circuito
Esta conexión puede hacerse vía el circuito de tierra

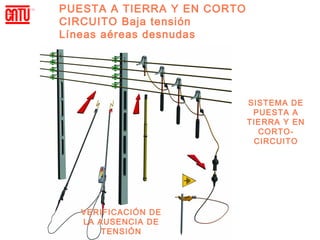

15. PUESTA A TIERRA Y EN CORTO
CIRCUITO Baja tensión
Líneas aéreas desnudas
SISTEMA DE
PUESTA A
TIERRA Y EN
CORTO-
CIRCUITO
VERIFICACIÓN DE
LA AUSENCIA DE
TENSIÓN

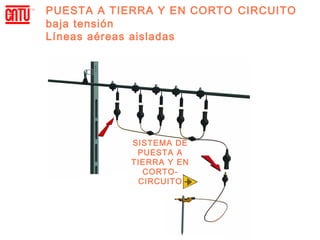

16. PUESTA A TIERRA Y EN CORTO CIRCUITO
baja tensión
Líneas aéreas aisladas
SISTEMA DE
PUESTA A
TIERRA Y EN
CORTO-
CIRCUITO

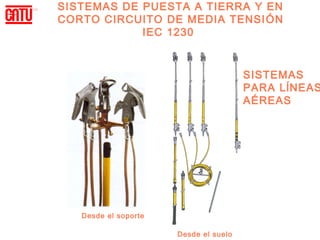

17. SISTEMAS DE PUESTA A TIERRA Y EN
CORTO CIRCUITO DE MEDIA TENSI ÓN
IEC 1230
SISTEMAS
PARA LĺNEAS
AÉREAS
Desde el soporte
Desde el suelo

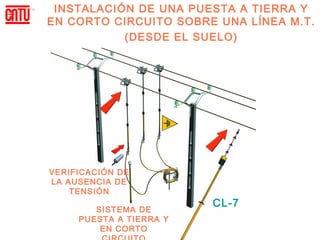

18. INSTALACIÓN DE UNA PUESTA A TIERRA Y
EN CORTO CIRCUITO SOBRE UNA L ĺNEA M.T.
(DESDE EL SUELO)
VERIFICACIÓN DE
LA AUSENCIA DE
TENSIÓN
CL-7
SISTEMA DE
PUESTA A TIERRA Y
EN CORTO

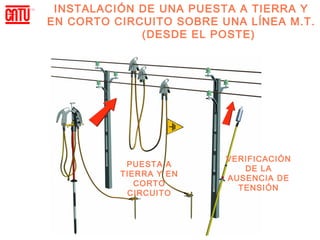

19. INSTALACIÓN DE UNA PUESTA A TIERRA Y
EN CORTO CIRCUITO SOBRE UNA L ĺNEA M.T.
(DESDE EL POSTE)
VERIFICACIÓN
PUESTA A
DE LA
TIERRA Y EN
AUSENCIA DE
CORTO
TENSIÓN
CIRCUITO

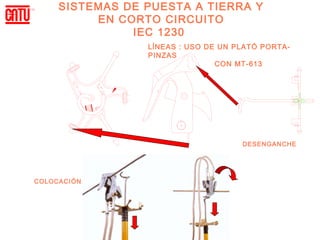

20. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRCUITO
IEC 1230
LĺNEAS : USO DE UN PLATÓ PORTA-
PINZAS
CON MT-613
DESENGANCHE
COLOCACI ÓN

21. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRCUITO
IEC 1230

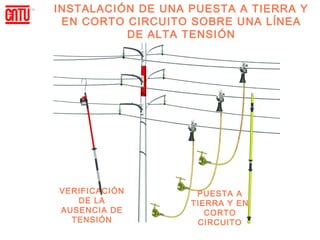

22. INSTALACIÓN DE UNA PUESTA A TIERRA Y
EN CORTO CIRCUITO SOBRE UNA L ĺNEA
DE ALTA TENSI ÓN
VERIFICACIÓN PUESTA A
DE LA TIERRA Y EN
AUSENCIA DE CORTO
TENSIÓN CIRCUITO

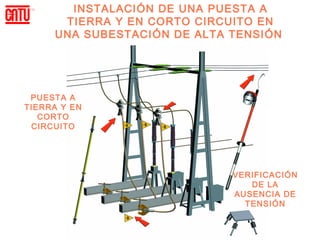

23. INSTALACIÓN DE UNA PUESTA A
TIERRA Y EN CORTO CIRCUITO EN
UNA SUBESTACI ÓN DE ALTA TENSI ÓN
PUESTA A
TIERRA Y EN
CORTO
CIRCUITO
VERIFICACIÓN
DE LA
AUSENCIA DE
TENSIÓN

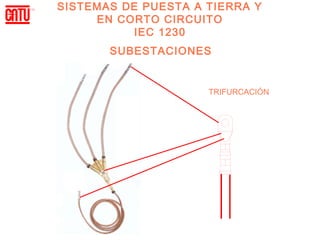

24. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRCUITO
IEC 1230
SUBESTACIONES
TRIFURCACIÓN

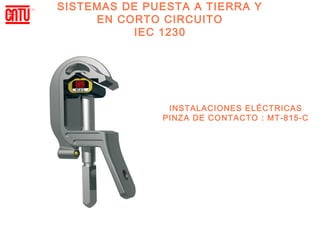

25. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRCUITO
IEC 1230
INSTALACIONES ELÉCTRICAS
PINZA DE CONTACTO : MT-815-C

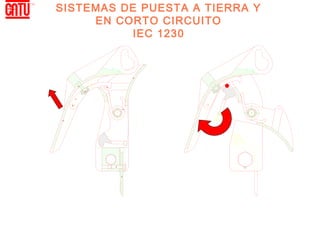

26. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRTUITO IEC 1230

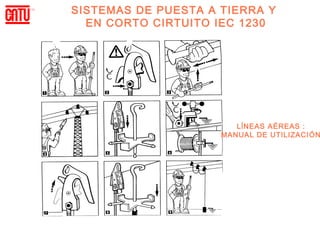

LĺNEAS AÉREAS :
MANUAL DE UTILIZACIÓN

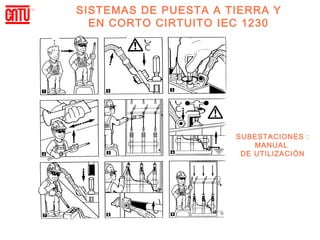

27. SISTEMAS DE PUESTA A TIERRA Y
EN CORTO CIRTUITO IEC 1230
SUBESTACIONES :
MANUAL
DE UTILIZACIÓN

28. Las Reglas de Oro

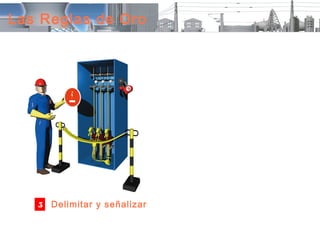

5 Delimitar y señalizar

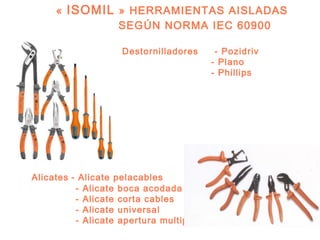

29. « ISOMIL » HERRAMIENTAS AISLADAS
SEGÚN NORMA IEC 60900
Destornilladores - Pozidriv
- Plano
- Phillips
Alicates - Alicate pelacables
- Alicate boca acodada
- Alicate corta cables
- Alicate universal
- Alicate apertura multiple

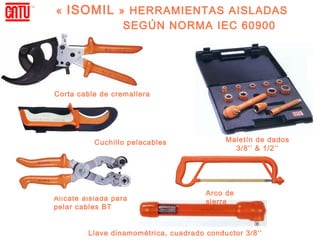

30. « ISOMIL » HERRAMIENTAS AISLADAS
SEGÚN NORMA IEC 60900
Corta cable de cremallera
Cuchillo pelacables Maletín de dados
3/8’’ & 1/2’’
Arco de
Alicate aislada para sierra
pelar cables BT
Llave dinamométrica, cuadrado conductor 3/8’’

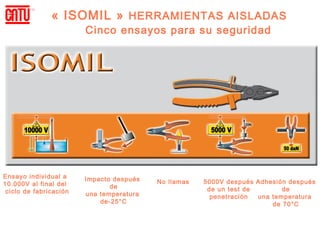

31. « ISOMIL » HERRAMIENTAS AISLADAS
Cinco ensayos para su seguridad
Ensayo individual a Impacto después
10.000V al final del No llamas 5000V después Adhesión después
de de un test de de
ciclo de fabricación una temperatura penetraci ón una temperatura
de-25°C de 70°C

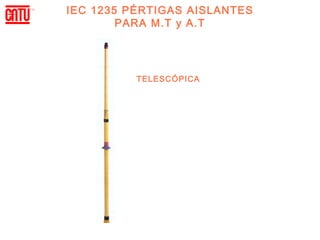

32. IEC 1235 PÉRTIGAS AISLANTES
PARA M.T y A.T
TELESCÓPICA

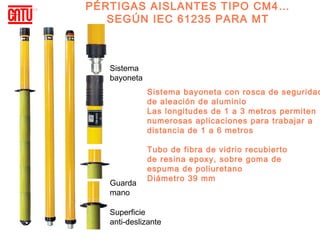

33. PÉRTIGAS AISLANTES TIPO CM4…
SEGÚN IEC 61235 PARA MT
Sistema
bayoneta
Sistema bayoneta con rosca de seguridad
de aleación de aluminio
Las longitudes de 1 a 3 metros permiten
numerosas aplicaciones para trabajar a
distancia de 1 a 6 metros
Tubo de fibra de vidrio recubierto
de resina epoxy, sobre goma de
espuma de poliuretano
Diámetro 39 mm
Guarda
mano
Superficie
anti-deslizante

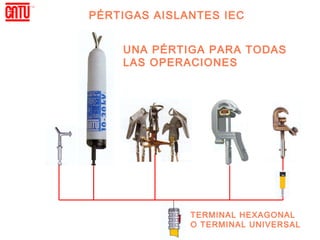

34. PÉRTIGAS AISLANTES IEC
UNA PÉRTIGA PARA TODAS
LAS OPERACIONES
TERMINAL HEXAGONAL
O TERMINAL UNIVERSAL

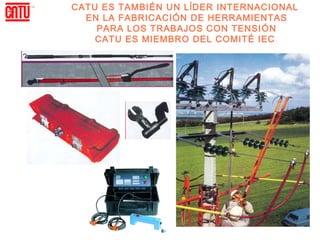

35. CATU ES TAMBIÉN UN LĺDER INTERNACIONAL
EN LA FABRICACIÓN DE HERRAMIENTAS
PARA LOS TRABAJOS CON TENSI ÓN
CATU ES MIEMBRO DEL COMIT É IEC

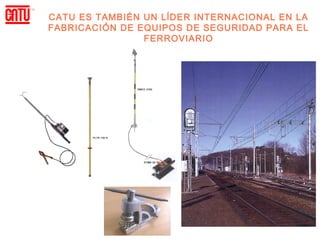

36. CATU ES TAMBIÉN UN LĺDER INTERNACIONAL EN LA
FABRICACIÓN DE EQUIPOS DE SEGURIDAD PARA EL
FERROVIARIO

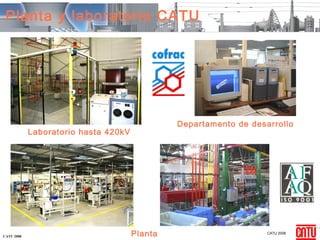

37. Planta y laboratorio CATU
Departamento de desarrollo
Laboratorio hasta 420kV
CATU 2008 Planta CATU 2008
