El documento analiza los accidentes eléctricos en instalaciones de alta tensión en España entre 1975 y 2000, encontrando que aproximadamente el 2,5% de los accidentes laborales durante ese período fueron accidentes eléctricos. Describe los factores que determinan los efectos de la corriente eléctrica en el cuerpo humano y los daños que puede causar, así como los sistemas y equipos de seguridad necesarios para realizar trabajos en instalaciones de alta tensión de manera segura.

1. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

2. ACCIDENTES ELÉCTRICOS. ESTADÍSTICAS

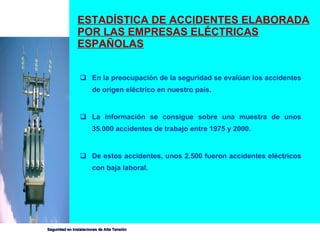

3. ESTADÍSTICA DE ACCIDENTES ELABORADA POR LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS En la preocupación de la seguridad se evalúan los accidentes de origen eléctrico en nuestro país. La información se consigue sobre una muestra de unos 35.000 accidentes de trabajo entre 1975 y 2000. De estos accidentes, unos 2.500 fueron accidentes eléctricos con baja laboral.

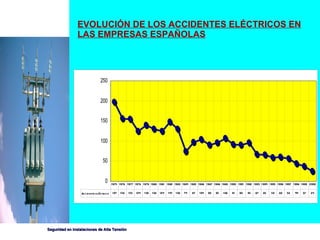

4. EVOLUCIÓN DE LOS ACCIDENTES ELÉCTRICOS EN LAS EMPRESAS ESPAÑOLAS

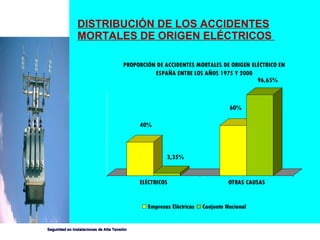

5. DISTRIBUCIÓN DE LOS ACCIDENTES MORTALES DE ORIGEN ELÉCTRICOS

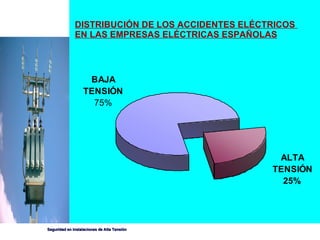

6. DISTRIBUCIÓN DE LOS ACCIDENTES ELÉCTRICOS EN LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS

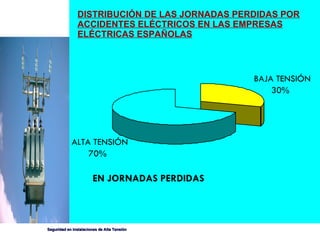

7. DISTRIBUCIÓN DE LAS JORNADAS PERDIDAS POR ACCIDENTES ELÉCTRICOS EN LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS EN JORNADAS PERDIDAS ALTA TENSIÓN 70% BAJA TENSIÓN 30%

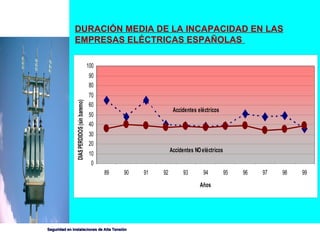

8. DURACIÓN MEDIA DE LA INCAPACIDAD EN LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS

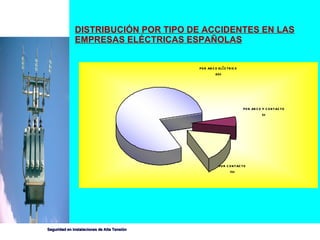

9. DISTRIBUCIÓN POR TIPO DE ACCIDENTES EN LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS

10. DAÑOS PRODUCIDOS POR LA ENERGÍA ELÉCTRICA

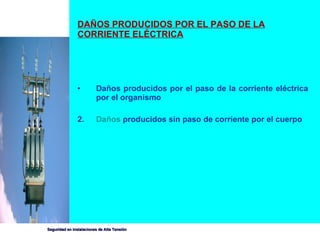

11. DAÑOS PRODUCIDOS POR EL PASO DE LA CORRIENTE ELÉCTRICA Daños producidos por el paso de la corriente eléctrica por el organismo 2. Daños producidos sin paso de corriente por el cuerpo

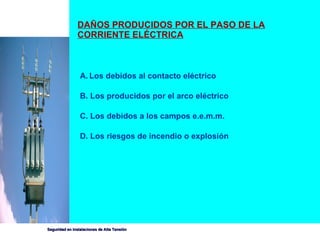

12. DAÑOS PRODUCIDOS POR EL PASO DE LA CORRIENTE ELÉCTRICA Los debidos al contacto eléctrico B. Los producidos por el arco eléctrico C. Los debidos a los campos e.e.m.m. D. Los riesgos de incendio o explosión

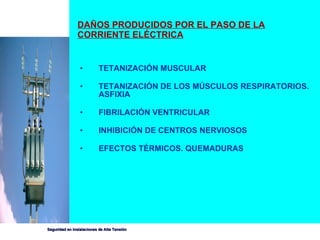

13. DAÑOS PRODUCIDOS POR EL PASO DE LA CORRIENTE ELÉCTRICA TETANIZACIÓN MUSCULAR TETANIZACIÓN DE LOS MÚSCULOS RESPIRATORIOS. ASFIXIA FIBRILACIÓN VENTRICULAR INHIBICIÓN DE CENTROS NERVIOSOS EFECTOS TÉRMICOS. QUEMADURAS

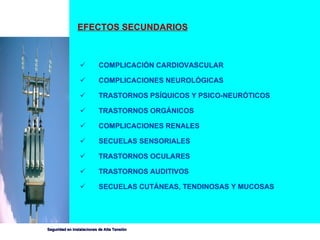

14. EFECTOS SECUNDARIOS COMPLICACIÓN CARDIOVASCULAR COMPLICACIONES NEUROLÓGICAS TRASTORNOS PSÍQUICOS Y PSICO-NEURÓTICOS TRASTORNOS ORGÁNICOS COMPLICACIONES RENALES SECUELAS SENSORIALES TRASTORNOS OCULARES TRASTORNOS AUDITIVOS SECUELAS CUTÁNEAS, TENDINOSAS Y MUCOSAS

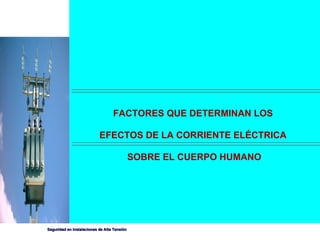

15. FACTORES QUE DETERMINAN LOS EFECTOS DE LA CORRIENTE ELÉCTRICA SOBRE EL CUERPO HUMANO

16. LOS EFECTOS EN EL CUERPO HUMANO DERIVADOS DEL PASO DE CORRIENTE DEPENDEN DE 6 FACTORES: INTENSIDAD DE LA CORRIENTE, I=U/Z IMPEDANCIA DEL CUERPO (depende de la tensión) TENSIÓN APLICADA DURACIÓN DEL CONTACTO RECORRIDO DE LA CORRIENTE EN EL CUERPO FRECUENCIA DE LA CORRIENTE

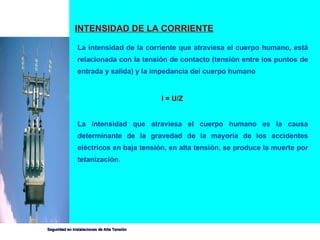

17. INTENSIDAD DE LA CORRIENTE La intensidad de la corriente que atraviesa el cuerpo humano, está relacionada con la tensión de contacto (tensión entre los puntos de entrada y salida) y la impedancia del cuerpo humano I = U/Z La intensidad que atraviesa el cuerpo humano es la causa determinante de la gravedad de la mayoría de los accidentes eléctricos en baja tensión, en alta tensión, se produce la muerte por tetanización.

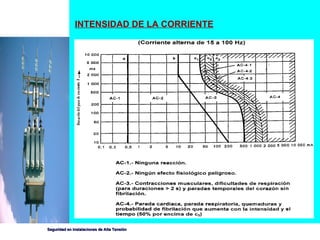

18. INTENSIDAD DE LA CORRIENTE

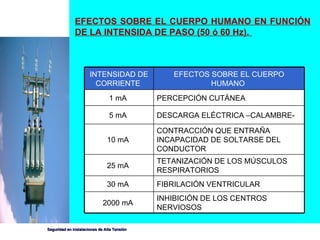

19. EFECTOS SOBRE EL CUERPO HUMANO EN FUNCIÓN DE LA INTENSIDA DE PASO (50 ó 60 Hz). INHIBICIÓN DE LOS CENTROS NERVIOSOS 2000 mA FIBRILACIÓN VENTRICULAR 30 mA TETANIZACIÓN DE LOS MÚSCULOS RESPIRATORIOS 25 mA CONTRACCIÓN QUE ENTRAÑA INCAPACIDAD DE SOLTARSE DEL CONDUCTOR 10 mA DESCARGA ELÉCTRICA –CALAMBRE- 5 mA PERCEPCIÓN CUTÁNEA 1 mA EFECTOS SOBRE EL CUERPO HUMANO INTENSIDAD DE CORRIENTE

20. SISTEMAS DE TRABAJOS EN INSTALACIONES DE ALTA TENSIÓN

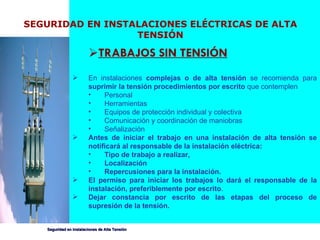

21. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN TRABAJOS SIN TENSIÓN En instalaciones complejas o de alta tensión se recomienda para suprimir la tensión procedimientos por escrito que contemplen Personal Herramientas Equipos de protección individual y colectiva Comunicación y coordinación de maniobras Señalización Antes de iniciar el trabajo en una instalación de alta tensión se notificará al responsable de la instalación eléctrica: Tipo de trabajo a realizar, Localización Repercusiones para la instalación. El permiso para iniciar los trabajos lo dará el responsable de la instalación, preferiblemente por escrito . Dejar constancia por escrito de las etapas del proceso de supresión de la tensión.

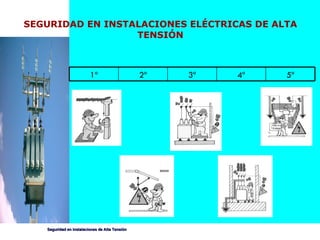

22. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN 5º 4º 3º 2º 1º

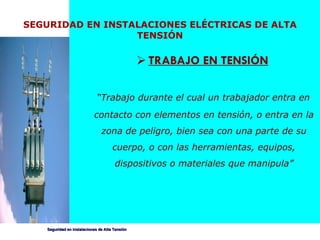

23. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN TRABAJO EN TENSIÓN “ Tr abajo durante el cual un trabajador entra en contacto con elementos en tensión, o entra en la zona de peligro, bien sea con una parte de su cuerpo, o con las herramientas, equipos, dispositivos o materiales que manipula ”

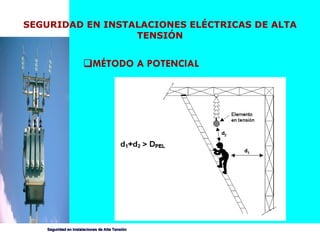

24. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN MÉTODO A POTENCIAL

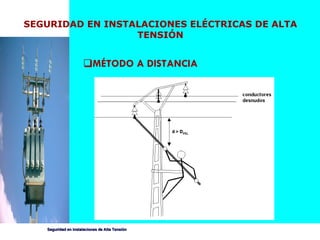

25. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN MÉTODO A DISTANCIA

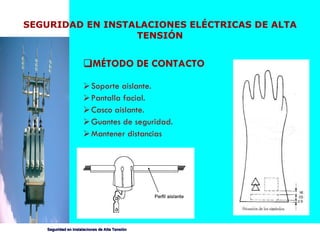

26. MÉTODO DE CONTACTO Soporte aislante. Pantalla facial. Casco aislante. Guantes de seguridad. Mantener distancias SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

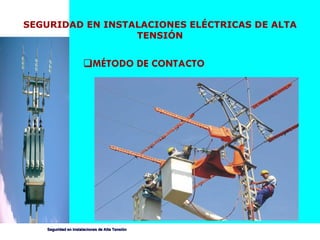

27. MÉTODO DE CONTACTO SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

28. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN SEÑALIZACIÓN

29. ELEMENTOS DE PROTECCIÓN EN INSTALACIONES DE ALTA TENSIÓN

30. EQUIPOS DE TRABAJO Pértigas aislantes. Equipos de puesta a tierra y en cortocircuito. Verificadores de ausencia de tensión. Comprobador de concordancia de fases. Herramientas manuales aisladas. Escaleras manuales. Comprobador neumático de guantes aislantes. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

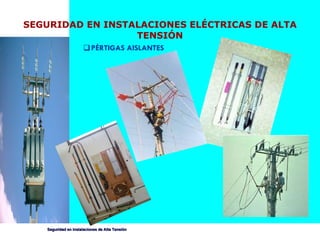

31. PÉRTIGAS AISLANTES SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

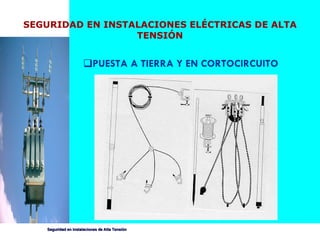

32. PUESTA A TIERRA Y EN CORTOCIRCUITO SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

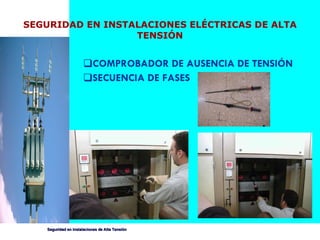

33. COMPROBADOR DE AUSENCIA DE TENSIÓN SECUENCIA DE FASES SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

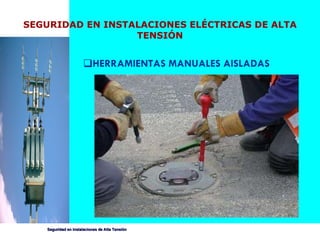

34. HERRAMIENTAS MANUALES AISLADAS SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

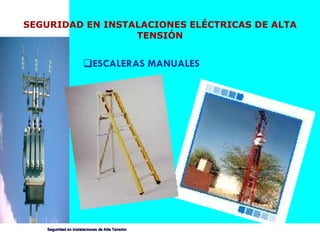

35. ESCALERAS MANUALES SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

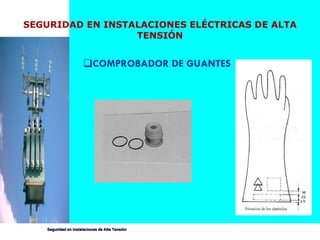

36. COMPROBADOR DE GUANTES SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

37. EQUIPOS DE PROTECCIÓN COLECTIVA BANQUETAS, ALFOMBRILLAS AISLANTES. PANTALLAS Y TELAS VINÍLICAS AISLANTES. PROTECTORES RÍGIDOS Y FLEXIBLES AISLANTES. DISPOSITIVOS ANTICIDAS. TRANSFORMADORES SEPARADORES DE CIRCUITOS. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

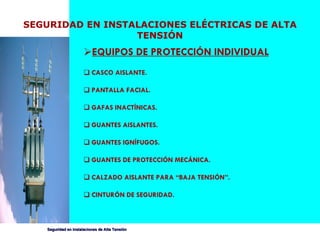

38. EQUIPOS DE PROTECCIÓN INDIVIDUAL CASCO AISLANTE. PANTALLA FACIAL. GAFAS INACTÍNICAS. GUANTES AISLANTES. GUANTES IGNÍFUGOS. GUANTES DE PROTECCIÓN MECÁNICA. CALZADO AISLANTE PARA “BAJA TENSIÓN”. CINTURÓN DE SEGURIDAD. SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

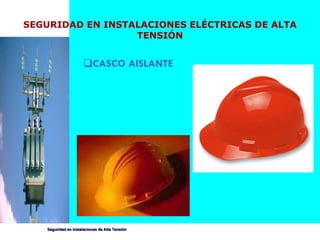

39. CASCO AISLANTE SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

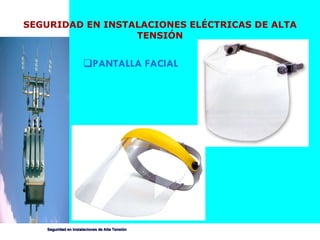

40. PANTALLA FACIAL SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

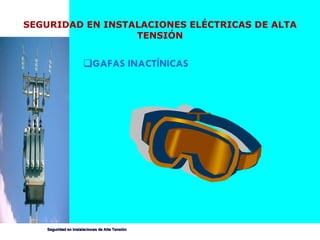

41. GAFAS INACTÍNICAS SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

42. GUANTES AISLANTES SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

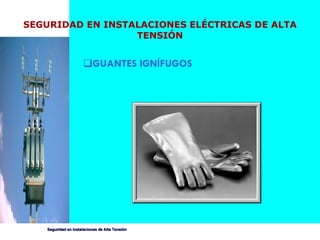

43. GUANTES IGNÍFUGOS SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

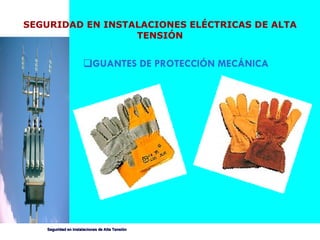

44. GUANTES DE PROTECCIÓN MECÁNICA SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

45. CALZADO AISLANTE SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

46. CINTURON DE SEGURIDAD SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN

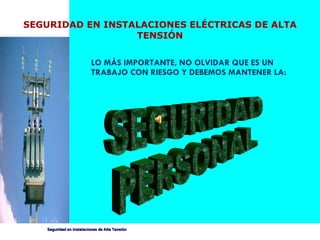

47. LO MÁS IMPORTANTE, NO OLVIDAR QUE ES UN TRABAJO CON RIESGO Y DEBEMOS MANTENER LA: SEGURIDAD EN INSTALACIONES ELÉCTRICAS DE ALTA TENSIÓN SEGURIDAD PERSONAL
