CLASE Nº 1 DE TÚNELES
Universidad de Los Andes
Facultad de Ingeniería
Departamento de Vías
Geotecnia
Prof. Silvio Rojas
Mayo, 2009

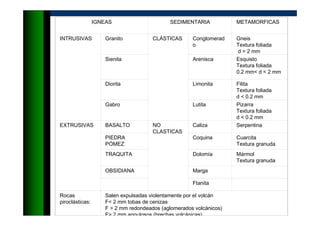

Rocas:
IGNEAS SEDIMENTARIA METAMORFICAS
INTRUSIVAS Granito CLÁSTICAS Conglomerad
o
Gneis
Textura foliada
d > 2 mm
Sienita Arenisca Esquisto
Textura foliada
0.2 mm< d < 2 mm
Diorita Limonita Filita
Textura foliada
d < 0.2 mm
Gabro Lutita Pizarra
Textura foliada
d < 0.2 mm
EXTRUSIVAS BASALTO NO
CLASTICAS
Caliza Serpentina
PIEDRA
PÓMEZ
Coquina Cuarcita
Textura granuda
TRAQUITA Dolomía Mármol
Textura granuda
OBSIDIANA Marga
Ftanita
Rocas
piroclásticas:
Salen expulsadas violentamente por el volcán
F< 2 mm tobas de cenizas
F > 2 mm redondeados (aglomerados volcánicos)
F> 2 mm angulosos (brechas volcánicas)
Sedimentarias de origen químico:
Calizas:Calizas:Calizas:Calizas:
•Formada por conchas y esqueletos de animales y plantas
•Absorben el carbonato de calcio (CaCO3) del agua de mar para formar sus
partes duras
•Se forman en aguas profundas
Coquina:
•Es un tipo especial de caliza
•Formada por conchas calcáreas bien notables y mal cementadas.
Creta:
• Otro tipo especial de caliza
•Formada por conchas diminutas o fragmentos de concha, cementadas por
material calcáreo, es una roca blanda, friable y porosa.
Dolomía:
•Resulta de remplazar el calcio Ca de una caliza por magnesio Mg.

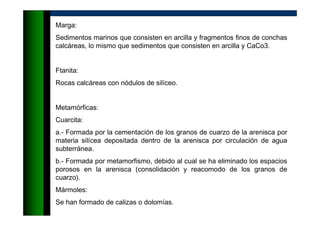

Marga:
Sedimentos marinos que consisten en arcilla y fragmentos finos de conchas
calcáreas, lo mismo que sedimentos que consisten en arcilla y CaCo3.
Ftanita:
Rocas calcáreas con nódulos de silíceo.
Metamórficas:
Cuarcita:
a.- Formada por la cementación de los granos de cuarzo de la arenisca por
materia silícea depositada dentro de la arenisca por circulación de agua
subterránea.
b.- Formada por metamorfismo, debido al cual se ha eliminado los espacios
porosos en la arenisca (consolidación y reacomodo de los granos de
cuarzo).
Mármoles:
Se han formado de calizas o dolomías.

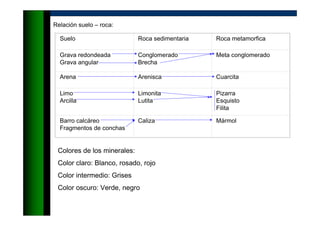

Relación suelo – roca:
Suelo Roca sedimentaria Roca metamorfica
Grava redondeada
Grava angular
Conglomerado
Brecha
Meta conglomerado
Arena Arenisca Cuarcita
Limo
Arcilla
Limonita
Lutita
Pizarra
Esquisto
Filita
Barro calcáreo
Fragmentos de conchas
Caliza Mármol
Colores de los minerales:
Color claro: Blanco, rosado, rojo
Color intermedio: Grises
Color oscuro: Verde, negro

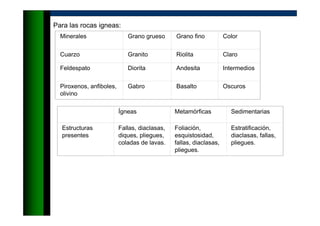

Para las rocas igneas:
Minerales Grano grueso Grano fino Color
Cuarzo Granito Riolita Claro
Feldespato Diorita Andesita Intermedios
Piroxenos, anfiboles,
olivino
Gabro Basalto Oscuros
Ígneas Metamórficas Sedimentarias
Estructuras
presentes
Fallas, diaclasas,
diques, pliegues,
coladas de lavas.
Foliación,
esquistosidad,
fallas, diaclasas,
pliegues.
Estratificación,
diaclasas, fallas,
pliegues.

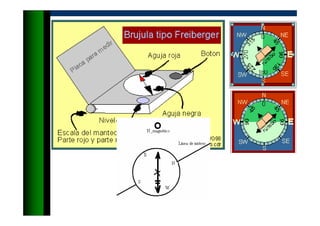

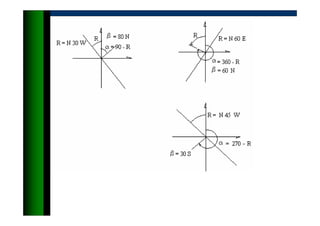

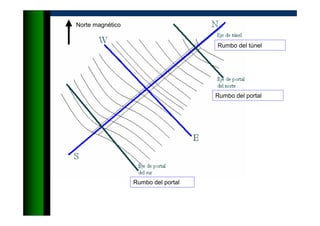

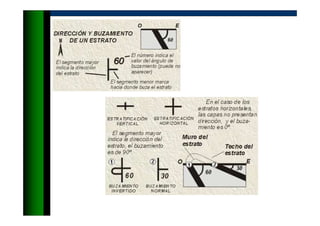

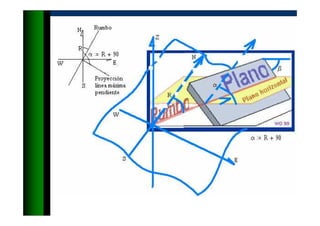

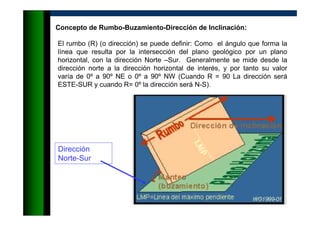

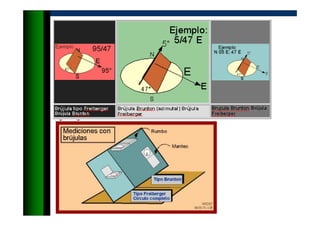

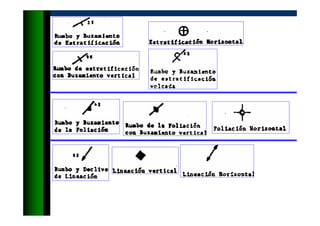

Concepto de Rumbo-Buzamiento-Dirección de Inclinación:

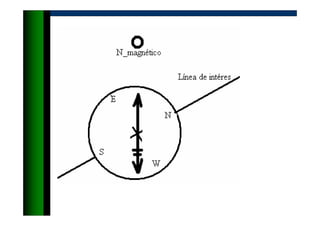

El rumbo (R) (o dirección) se puede definir: Como el ángulo que forma la
línea que resulta por la intersección del plano geológico por un plano
horizontal, con la dirección Norte –Sur. Generalmente se mide desde la
dirección norte a la dirección horizontal de interés, y por tanto su valor
varía de 0º a 90º NE o 0º a 90º NW (Cuando R = 90 La dirección será
ESTE-SUR y cuando R= 0º la dirección será N-S).
Dirección
Norte-Sur

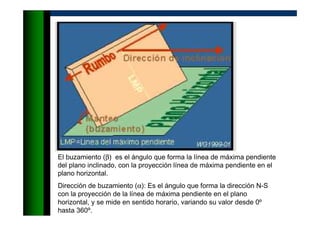

El buzamiento (β) es el ángulo que forma la línea de máxima pendiente
del plano inclinado, con la proyección línea de máxima pendiente en el
plano horizontal.
Dirección de buzamiento (α): Es el ángulo que forma la dirección N-S
con la proyección de la línea de máxima pendiente en el plano
horizontal, y se mide en sentido horario, variando su valor desde 0º
hasta 360º.

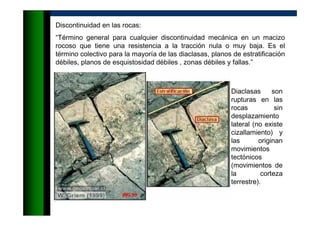

Discontinuidad en las rocas:
“Término general para cualquier discontinuidad mecánica en un macizo
rocoso que tiene una resistencia a la tracción nula o muy baja. Es el
término colectivo para la mayoría de las diaclasas, planos de estratificación
débiles, planos de esquistosidad débiles , zonas débiles y fallas.”

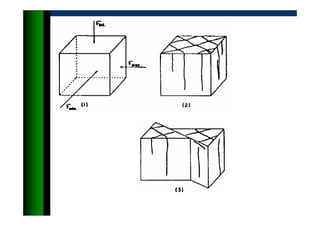

Diaclasas son
rupturas en las
rocas sin
desplazamiento
lateral (no existe
cizallamiento) y
las originan
movimientos
tectónicos
(movimientos de
la corteza
terrestre).

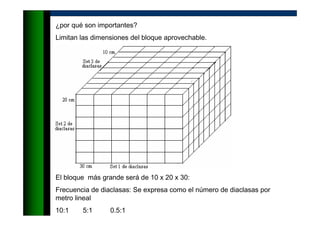

¿por qué son importantes?
Limitan las dimensiones del bloque aprovechable.
El bloque más grande será de 10 x 20 x 30:
Frecuencia de diaclasas: Se expresa como el número de diaclasas por
metro lineal
10:1 5:1 0.5:1

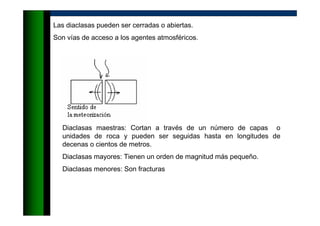

Las diaclasas pueden ser cerradas o abiertas.
Son vías de acceso a los agentes atmosféricos.
Diaclasas maestras: Cortan a través de un número de capas o
unidades de roca y pueden ser seguidas hasta en longitudes de
decenas o cientos de metros.
Diaclasas mayores: Tienen un orden de magnitud más pequeño.
Diaclasas menores: Son fracturas

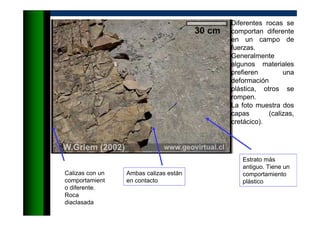

Diferentes rocas se
comportan diferente
en un campo de
fuerzas.
Generalmente
algunos materiales
prefieren una
deformación
plástica, otros se
rompen.
La foto muestra dos
capas (calizas,
cretácico).
Estrato más
antiguo. Tiene un
comportamiento
plástico
Calizas con un
comportamient
o diferente.
Roca
diaclasada
Ambas calizas están
en contacto

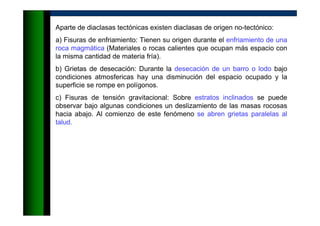

Aparte de diaclasas tectónicas existen diaclasas de origen no-tectónico:
a) Fisuras de enfriamiento: Tienen su origen durante el enfriamiento de una
roca magmática (Materiales o rocas calientes que ocupan más espacio con
la misma cantidad de materia fría).
b) Grietas de desecación: Durante la desecación de un barro o lodo bajo
condiciones atmosfericas hay una disminución del espacio ocupado y la
superficie se rompe en polígonos.
c) Fisuras de tensión gravitacional: Sobre estratos inclinados se puede
observar bajo algunas condiciones un deslizamiento de las masas rocosas
hacia abajo. Al comienzo de este fenómeno se abren grietas paralelas al
talud.

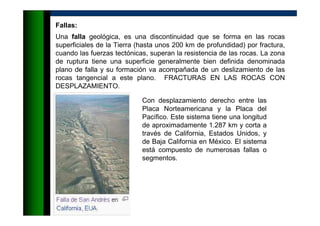

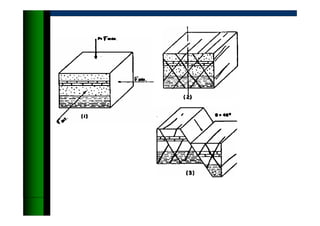

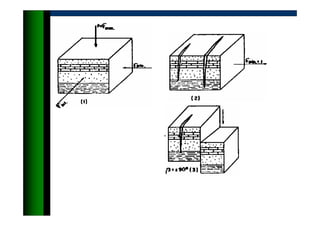

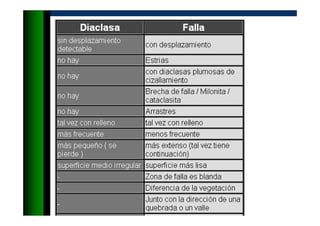

Fallas:
Una falla geológica, es una discontinuidad que se forma en las rocas
superficiales de la Tierra (hasta unos 200 km de profundidad) por fractura,
cuando las fuerzas tectónicas, superan la resistencia de las rocas. La zona
de ruptura tiene una superficie generalmente bien definida denominada
plano de falla y su formación va acompañada de un deslizamiento de las
rocas tangencial a este plano. FRACTURAS EN LAS ROCAS CON
DESPLAZAMIENTO.
Con desplazamiento derecho entre las
Placa Norteamericana y la Placa del
Pacífico. Este sistema tiene una longitud
de aproximadamente 1.287 km y corta a
través de California, Estados Unidos, y
de Baja California en México. El sistema
está compuesto de numerosas fallas o
segmentos.

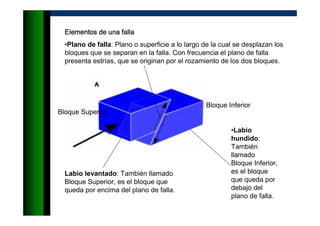

Elementos de una fallaElementos de una fallaElementos de una fallaElementos de una falla
•Plano de falla: Plano o superficie a lo largo de la cual se desplazan los
bloques que se separan en la falla. Con frecuencia el plano de falla
presenta estrías, que se originan por el rozamiento de los dos bloques.
•Labio
hundido:
También
llamado
Bloque Inferior,
es el bloque
que queda por
debajo del
plano de falla.
Labio levantado: También llamado
Bloque Superior, es el bloque que
queda por encima del plano de falla.
Bloque Superior
Bloque Inferior
Fuerza de compresión
horizontal predominante.
aprox 30º
Tipos de falla:Tipos de falla:Tipos de falla:Tipos de falla:
I.I.I.I.---- ClasificaciClasificaciClasificaciClasificacióóóón segn segn segn segúúúún la naturaleza del movimienton la naturaleza del movimienton la naturaleza del movimienton la naturaleza del movimiento
Falla inversaFalla inversaFalla inversaFalla inversa. Este tipo de fallas se genera por compresión horizontal. El
movimiento es preferentemente horizontal y el plano de falla tiene
típicamente un ángulo de 30 grados respecto a la horizontal. El bloque de
techo se encuentra sobre el bloque de piso. Cuando las fallas inversas
presentan un manteo inferior a 45º, estas pasan a tomar el nombre de

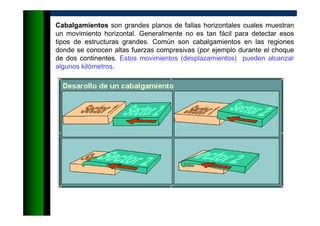

cabalgamientocabalgamientocabalgamientocabalgamiento. Labio superior ha ascendido respecto al labio inferior.

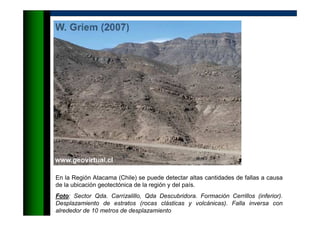

En la Región Atacama (Chile) se puede detectar altas cantidades de fallas a causa
de la ubicación geotectónica de la región y del país.
Foto: Sector Qda. Carrizalillo, Qda Descubridora. Formación Cerrillos (inferior).
Desplazamiento de estratos (rocas clásticas y volcánicas). Falla inversa con
alrededor de 10 metros de desplazamiento

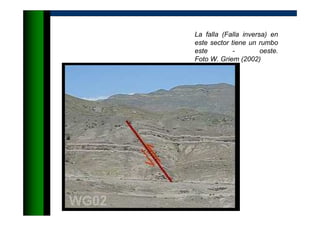

La falla (Falla inversa) en
este sector tiene un rumbo
este - oeste.
Foto W. Griem (2002)

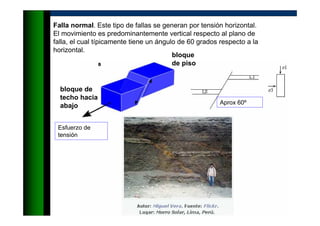

Falla normal. Este tipo de fallas se generan por tensión horizontal.
El movimiento es predominantemente vertical respecto al plano de
falla, el cual típicamente tiene un ángulo de 60 grados respecto a la
horizontal.
Esfuerzo de
tensión
Aprox 60º
bloque de
techo hacia
abajo
bloque
de piso

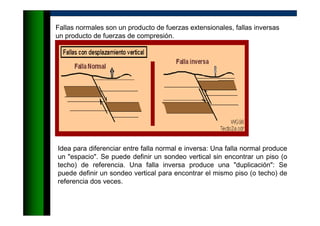

Fallas normales son un producto de fuerzas extensionales, fallas inversas
un producto de fuerzas de compresión.
Idea para diferenciar entre falla normal e inversa: Una falla normal produce
un "espacio". Se puede definir un sondeo vertical sin encontrar un piso (o
techo) de referencia. Una falla inversa produce una "duplicación": Se
puede definir un sondeo vertical para encontrar el mismo piso (o techo) de
referencia dos veces.

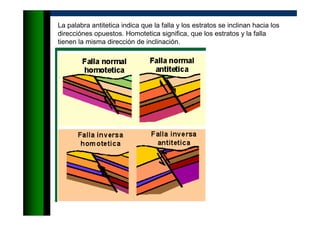

La palabra antitetica indica que la falla y los estratos se inclinan hacia los
direcciónes opuestos. Homotetica significa, que los estratos y la falla
tienen la misma dirección de inclinación.

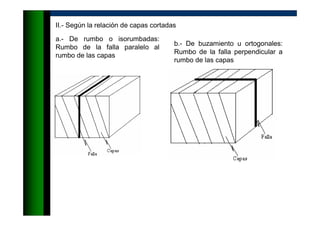

II.- Según la relación de capas cortadas
a.- De rumbo o isorumbadas:
Rumbo de la falla paralelo al
rumbo de las capas
b.- De buzamiento u ortogonales:
Rumbo de la falla perpendicular a
rumbo de las capas

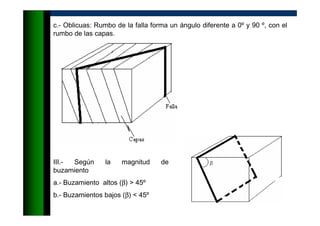

c.- Oblicuas: Rumbo de la falla forma un ángulo diferente a 0º y 90 º, con el
rumbo de las capas.
III.- Según la magnitud de
buzamiento
a.- Buzamiento altos (β) > 45º
b.- Buzamientos bajos (β) < 45º

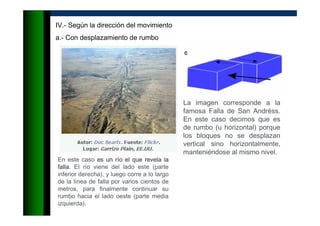

IV.- Según la dirección del movimiento
a.- Con desplazamiento de rumbo
La imagen corresponde a la
famosa Falla de San Andréss.
En este caso decimos que es
de rumbo (u horizontal) porque
los bloques no se desplazan
vertical sino horizontalmente,
manteniéndose al mismo nivel.
En este caso es un res un res un res un ríííío el que revela lao el que revela lao el que revela lao el que revela la
fallafallafallafalla. El río viene del lado este (parte
inferior derecha), y luego corre a lo largo
de la línea de falla por varios cientos de
metros, para finalmente continuar su
rumbo hacia el lado oeste (parte media
izquierda).
Existen principalmente dos tipos de fallas con un desplazamiento
horizontal: Fallas con un sentido del movimiento sinistral (contra reloj) y
fallas con un sentido del desplazamiento dextral (sentido del reloj).

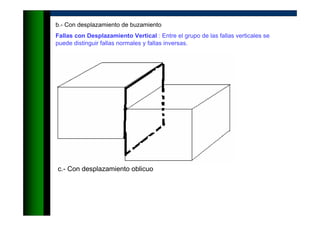

b.- Con desplazamiento de buzamiento
Fallas con Desplazamiento Vertical : Entre el grupo de las fallas verticales se
puede distinguir fallas normales y fallas inversas.
c.- Con desplazamiento oblicuo

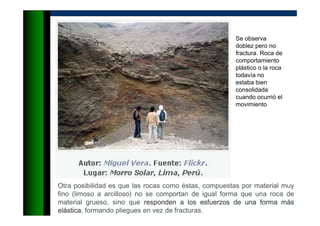

Se observa
doblez pero no
fractura. Roca de
comportamiento
plástico o la roca
todavía no
estaba bien
consolidada
cuando ocurrió el
movimiento
Otra posibilidad es que las rocas como éstas, compuestas por material muy
fino (limoso a arcilloso) no se comportan de igual forma que una roca de
material grueso, sino que responden a los esfuerzos de una forma mresponden a los esfuerzos de una forma mresponden a los esfuerzos de una forma mresponden a los esfuerzos de una forma máááássss
eleleleláááásticasticasticastica, formando pliegues en vez de fracturas.

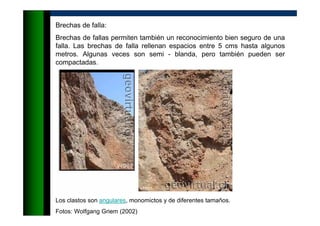

Brechas de falla:
Brechas de fallas permiten también un reconocimiento bien seguro de una
falla. Las brechas de falla rellenan espacios entre 5 cms hasta algunos
metros. Algunas veces son semi - blanda, pero también pueden ser
compactadas.
Los clastos son angulares, monomictos y de diferentes tamaños.
Fotos: Wolfgang Griem (2002)

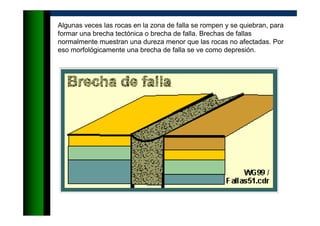

Algunas veces las rocas en la zona de falla se rompen y se quiebran, para
formar una brecha tectónica o brecha de falla. Brechas de fallas
normalmente muestran una dureza menor que las rocas no afectadas. Por
eso morfológicamente una brecha de falla se ve como depresión.

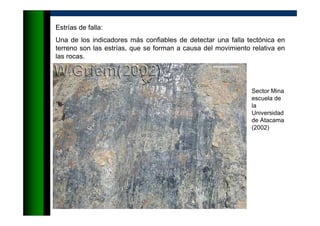

Estrías de falla:
Una de los indicadores más confiables de detectar una falla tectónica en
terreno son las estrías, que se forman a causa del movimiento relativa en
las rocas.
Sector Mina
escuela de
la
Universidad
de Atacama
(2002)

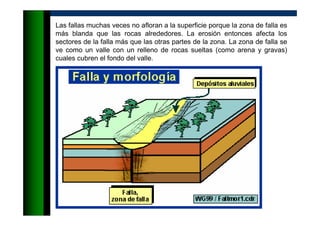

Las fallas muchas veces no afloran a la superficie porque la zona de falla es
más blanda que las rocas alrededores. La erosión entonces afecta los
sectores de la falla más que las otras partes de la zona. La zona de falla se
ve como un valle con un relleno de rocas sueltas (como arena y gravas)
cuales cubren el fondo del valle.

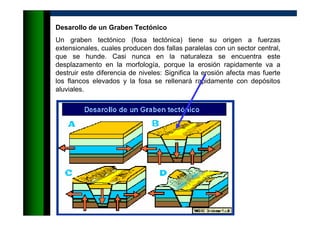

Desarollo de un Graben Tectónico
Un graben tectónico (fosa tectónica) tiene su origen a fuerzas
extensionales, cuales producen dos fallas paralelas con un sector central,
que se hunde. Casi nunca en la naturaleza se encuentra este
desplazamento en la morfología, porque la erosión rapidamente va a
destruir este diferencia de niveles: Significa la erosión afecta mas fuerte
los flancos elevados y la fosa se rellenará rapidamente con depósitos
aluviales.

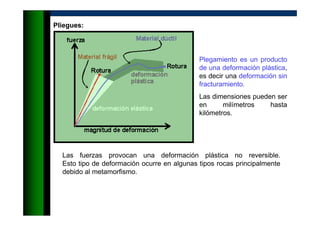

Pliegues:
Plegamiento es un producto
de una deformación plástica,
es decir una deformación sin
fracturamiento.
Las dimensiones pueden ser
en milímetros hasta
kilómetros.
Las fuerzas provocan una deformación plástica no reversible.
Esto tipo de deformación ocurre en algunas tipos rocas principalmente
debido al metamorfismo.

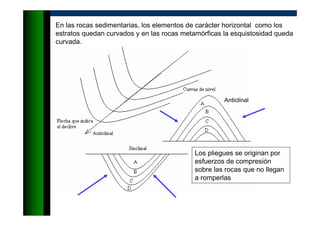

En las rocas sedimentarias, los elementos de carácter horizontal como los
estratos quedan curvados y en las rocas metamórficas la esquistosidad queda
curvada.
Anticlinal
Los pliegues se originan por
esfuerzos de compresión
sobre las rocas que no llegan
a romperlas

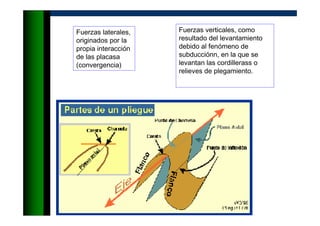

Fuerzas verticales, como
resultado del levantamiento
debido al fenómeno de
subducciónn, en la que se
levantan las cordillerass o
relieves de plegamiento.
Fuerzas laterales,
originados por la
propia interacción
de las placasa
(convergencia)

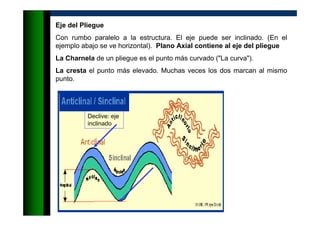

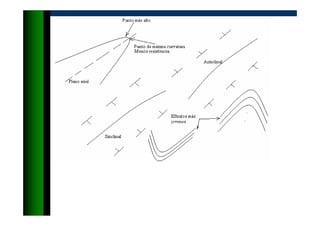

Eje del Pliegue
Con rumbo paralelo a la estructura. El eje puede ser inclinado. (En el
ejemplo abajo se ve horizontal). Plano Axial contiene al eje del pliegue
La Charnela de un pliegue es el punto más curvado ("La curva").
La cresta el punto más elevado. Muchas veces los dos marcan al mismo
punto.
Declive: eje
inclinado

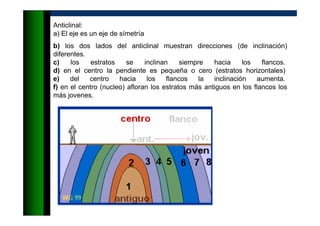

Anticlinal:
a) El eje es un eje de símetría
b) los dos lados del anticlinal muestran direcciones (de inclinación)
diferentes.
c) los estratos se inclinan siempre hacia los flancos.
d) en el centro la pendiente es pequeña o cero (estratos horizontales)
e) del centro hacia los flancos la inclinación aumenta.
f) en el centro (nucleo) afloran los estratos más antiguos en los flancos los
más jovenes.

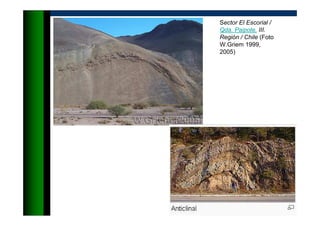

Sector El Escorial /
Qda. Paipote, III.
Región / Chile (Foto
W.Griem 1999,
2005)

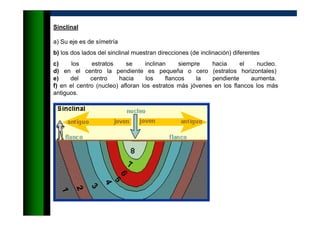

Sinclinal
a) Su eje es de símetría
b) los dos lados del sinclinal muestran direcciones (de inclinación) diferentes
c) los estratos se inclinan siempre hacia el nucleo.
d) en el centro la pendiente es pequeña o cero (estratos horizontales)
e) del centro hacia los flancos la pendiente aumenta.
f) en el centro (nucleo) afloran los estratos más jóvenes en los flancos los más
antiguos.

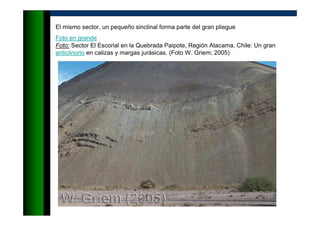

El mismo sector, un pequeño sinclinal forma parte del gran pliegue
Foto en grande
Foto: Sector El Escorial en la Quebrada Paipote, Región Atacama, Chile: Un gran
anticlinorio en calizas y margas jurásicas. (Foto W. Griem; 2005)

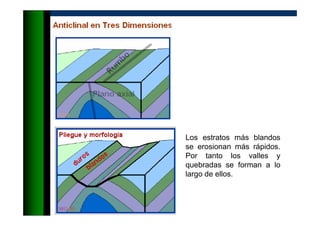

Los estratos más blandos
se erosionan más rápidos.
Por tanto los valles y
quebradas se forman a lo
largo de ellos.

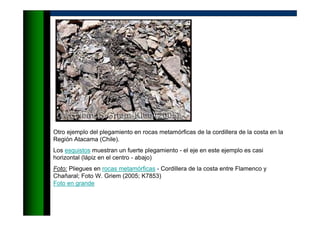

Otro ejemplo del plegamiento en rocas metamórficas de la cordillera de la costa en la
Región Atacama (Chile).
Los esquistos muestran un fuerte plegamiento - el eje en este ejemplo es casi
horizontal (lápiz en el centro - abajo)
Foto: Pliegues en rocas metamórficas - Cordillera de la costa entre Flamenco y
Chañaral; Foto W. Griem (2005; K7853)
Foto en grande

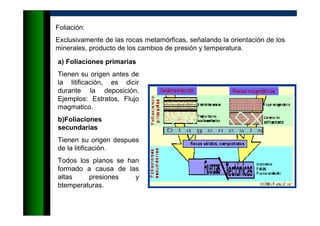

Foliación:
Exclusivamente de las rocas metamórficas, señalando la orientación de los
minerales, producto de los cambios de presión y temperatura.
a) Foliaciones primarias
Tienen su origen antes de
la litificación, es dicir
durante la deposición.
Ejemplos: Estratos, Flujo
magmatico.
b)Foliaciones
secundarias
Tienen su origen despues
de la litificación.
Todos los planos se han
formado a causa de las
altas presiones y
btemperaturas.

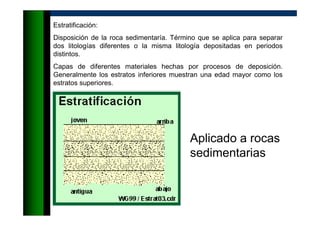

Estratificación:
Disposición de la roca sedimentaría. Término que se aplica para separar
dos litologías diferentes o la misma litología depositadas en periodos
distintos.
Capas de diferentes materiales hechas por procesos de deposición.
Generalmente los estratos inferiores muestran una edad mayor como los
estratos superiores.
Aplicado a rocas
sedimentarias

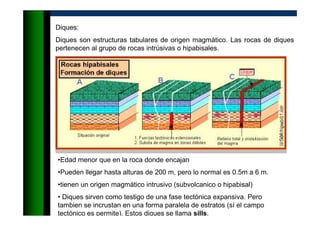

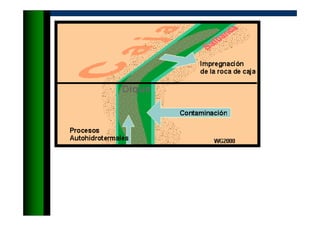

Diques:
Diques son estructuras tabulares de origen magmático. Las rocas de diques
pertenecen al grupo de rocas intrúsivas o hipabisales.
•Edad menor que en la roca donde encajan
•Pueden llegar hasta alturas de 200 m, pero lo normal es 0.5m a 6 m.
•tienen un origen magmático intrusivo (subvolcanico o hipabisal)
• Diques sirven como testigo de una fase tectónica expansiva. Pero
tambien se incrustan en una forma paralela de estratos (sí el campo
tectónico es permite). Estos diques se llama sills.
Cabalgamientos son grandes planos de fallas horizontales cuales muestran
un movimiento horizontal. Generalmente no es tan fácil para detectar esos
tipos de estructuras grandes. Común son cabalgamientos en las regiones
donde se conocen altas fuerzas compresivas (por ejemplo durante el choque
de dos continentes. Estos movimientos (desplazamientos) pueden alcanzar
algunos kilómetros.

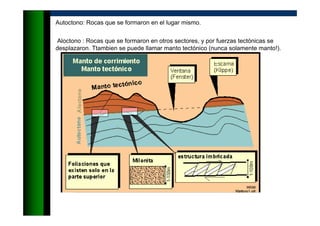

Autoctono: Rocas que se formaron en el lugar mismo.
Aloctono : Rocas que se formaron en otros sectores, y por fuerzas tectónicas se
desplazaron. Ttambien se puede llamar manto tectónico (nunca solamente manto!).

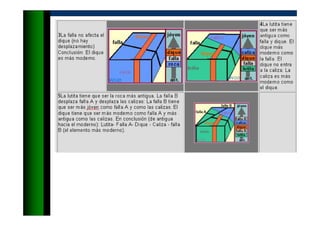

Cronología de estructuras geológicas:
Estructuras tectónicas como fallas, diaclasas y diques marcan edades
(relativos) de su origen. El principio es muy simple:
1. Cada estructura tectónica es más joven que la la roca donde encaja.
Es decir: las fallas, diaclasas, vetas, y diques en una roca siempre tienen una
edad menor como la roca.
2. Una estructura tectónica joven puede cortar una estructura antiagua.
Es decir: la genesis de un elemento tectónico afecta a las estructuras
tectónicas antiguas.

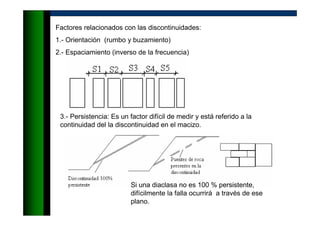

Factores relacionados con las discontinuidades:
1.- Orientación (rumbo y buzamiento)
2.- Espaciamiento (inverso de la frecuencia)
3.- Persistencia: Es un factor difícil de medir y está referido a la
continuidad del la discontinuidad en el macizo.
Si una diaclasa no es 100 % persistente,
difícilmente la falla ocurrirá a través de ese
plano.

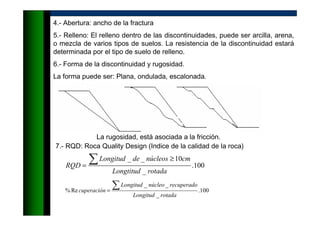

4.- Abertura: ancho de la fractura
5.- Relleno: El relleno dentro de las discontinuidades, puede ser arcilla, arena,
o mezcla de varios tipos de suelos. La resistencia de la discontinuidad estará
determinada por el tipo de suelo de relleno.
6.- Forma de la discontinuidad y rugosidad.
La forma puede ser: Plana, ondulada, escalonada.
La rugosidad, está asociada a la fricción.
7.- RQD: Roca Quality Design (Indice de la calidad de la roca)
100.
_
10__
rotadaLongtitud
cmnúcleosdeLongitud
RQD
∑ ≥
=
100.
_
__
Re%
rotadaLongitud
recuperadonúcleoLongitud
cuperación
∑=

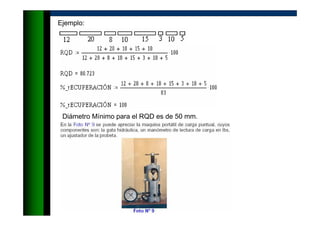

Ejemplo:
Diámetro Mínimo para el RQD es de 50 mm.

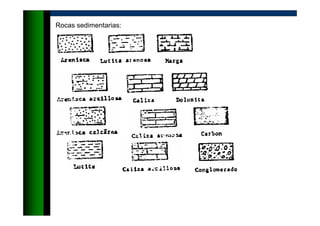

Rocas sedimentarias:

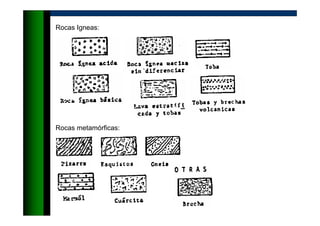

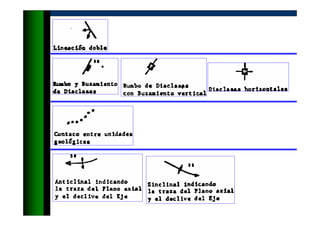

Rocas Igneas:

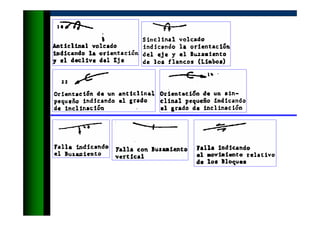

Rocas metamórficas:
Túneles:
Eje de portales
Perpendicular al eje de
los túneles.
Buzamiento de los portales definidos por la pendiente del terreno
natural
Rumbo del túnel
Rumbo del portal
Rumbo del portal
Norte magnético

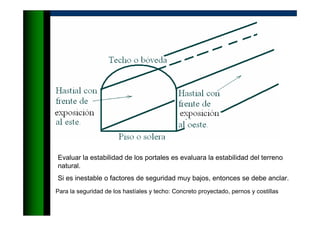

Evaluar la estabilidad de los portales es evaluara la estabilidad del terreno
natural.
Si es inestable o factores de seguridad muy bajos, entonces se debe anclar.
Para la seguridad de los hastíales y techo: Concreto proyectado, pernos y costillas

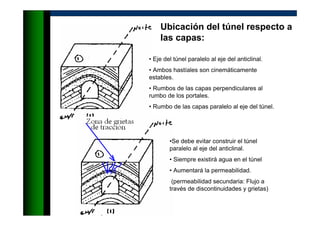

Ubicación del túnel respecto a
las capas:
• Eje del túnel paralelo al eje del anticlinal.
• Ambos hastíales son cinemáticamente
estables.
• Rumbos de las capas perpendiculares al
rumbo de los portales.
• Rumbo de las capas paralelo al eje del túnel.
•Se debe evitar construir el túnel
paralelo al eje del anticlinal.
• Siempre existirá agua en el túnel
• Aumentará la permeabilidad.
(permeabilidad secundaria: Flujo a
través de discontinuidades y grietas)

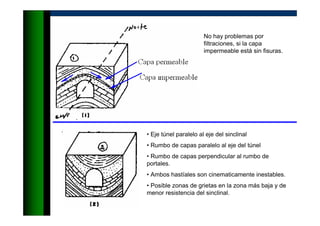

No hay problemas por
filtraciones, si la capa
impermeable está sin fisuras.
• Eje túnel paralelo al eje del sinclinal
• Rumbo de capas paralelo al eje del túnel
• Rumbo de capas perpendicular al rumbo de
portales.
• Ambos hastíales son cinematicamente inestables.
• Posible zonas de grietas en la zona más baja y de
menor resistencia del sinclinal.

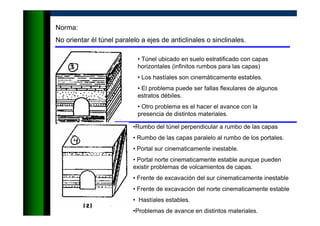

Norma:
No orientar él túnel paralelo a ejes de anticlinales o sinclinales.
• Túnel ubicado en suelo estratificado con capas
horizontales (infinitos rumbos para las capas)
• Los hastíales son cinemáticamente estables.
• El problema puede ser fallas flexulares de algunos
estratos débiles.
• Otro problema es el hacer el avance con la
presencia de distintos materiales.
•Rumbo del túnel perpendicular a rumbo de las capas
• Rumbo de las capas paralelo al rumbo de los portales.
• Portal sur cinematicamente inestable.
• Portal norte cinematicamente estable aunque pueden
existir problemas de volcamientos de capas.
• Frente de excavación del sur cinematicamente inestable
• Frente de excavación del norte cinematicamente estable
• Hastíales estables.
•Problemas de avance en distintos materiales.

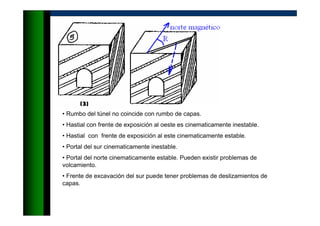

• Rumbo del túnel no coincide con rumbo de capas.
• Hastial con frente de exposición al oeste es cinematicamente inestable.
• Hastial con frente de exposición al este cinematicamente estable.
• Portal del sur cinematicamente inestable.
• Portal del norte cinematicamente estable. Pueden existir problemas de
volcamiento.
• Frente de excavación del sur puede tener problemas de deslizamientos de
capas.

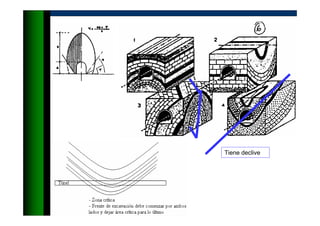

Tiene declive
Tiene declive
Caso 1:
Anticlinal (declive
horizontal)
Hastíales, frente de
excavación, portales,
son: cinematicamente
estables.
Caso 2:
Portales y frentes de
excavación pueden
tener problemas de
volcamiento. Pero son
cinematicamente
estables.
La presión en el túnel
disminuye en las
entradas e incrementa
en el centro.
Caso 3:
Las mayores presiones en el túnel están en la entrada y
disminuyen en el centro
Antes de llegar al plano del eje del túnel, el hastial con
frente de disposición al oeste es cinematicamente
inestable. Luego el hastial con frente de exposición al este
es C.I

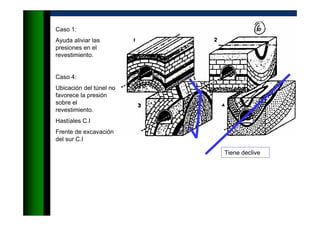

Tiene declive
Caso 1:
Ayuda aliviar las
presiones en el
revestimiento.
Caso 4:
Ubicación del túnel no
favorece la presión
sobre el
revestimiento.
Hastíales C.I
Frente de excavación
del sur C.I

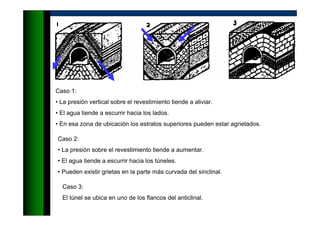

Caso 1:
• La presión vertical sobre el revestimiento tiende a aliviar.
• El agua tiende a escurrir hacia los lados.
• En esa zona de ubicación los estratos superiores pueden estar agrietados.
Caso 2:
• La presión sobre el revestimiento tiende a aumentar.
• El agua tiende a escurrir hacia los túneles.
• Pueden existir grietas en la parte más curvada del sinclinal.
Caso 3:
El túnel se ubica en uno de los flancos del anticlinal.
Túneles en ladera:
•Estratificación Favorable.
• Si la roca es resistente la ubicación del túnel es
favorable y el túnel será estable.
• Estratificación es desfavorable para la ubicación del
túnel. Buzamiento en el sentido de la ladera.
• Construcción inestable.

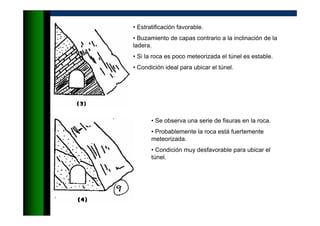

• Estratificación favorable.
• Buzamiento de capas contrario a la inclinación de la
ladera.
• Si la roca es poco meteorizada el túnel es estable.
• Condición ideal para ubicar el túnel.
• Se observa una serie de fisuras en la roca.
• Probablemente la roca está fuertemente
meteorizada.
• Condición muy desfavorable para ubicar el
túnel.
Buzamiento
horizontal
Buzamiento
hacia el sur
Buzamiento
vertical
• En los tres casos el revestimiento experimenta presiones verticales más o menos
uniforme.
Buzamiento
hacia el oeste
Buzamiento
vertical
Buzamiento hacia el
este afectando el frente
de excavación.
Caso 4: Concentración de esfuerzos en el hastial del este.
Caso 5: Concentración de esfuerzos en el techo.
Caso 6: Concentración de esfuerzos en parte del techo y hastial del oeste.

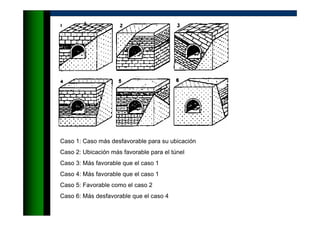

Caso 1: Caso más desfavorable para su ubicación
Caso 2: Ubicación más favorable para el túnel
Caso 3: Más favorable que el caso 1
Caso 4: Más favorable que el caso 1
Caso 5: Favorable como el caso 2
Caso 6: Más desfavorable que el caso 4

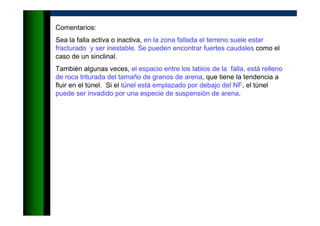

Comentarios:
Sea la falla activa o inactiva, en la zona fallada el terreno suele estar
fracturado y ser inestable. Se pueden encontrar fuertes caudales como el
caso de un sinclinal.
También algunas veces, el espacio entre los labios de la falla, está relleno
de roca triturada del tamaño de granos de arena, que tiene la tendencia a
fluir en el túnel. Si el túnel está emplazado por debajo del NF, el túnel
puede ser invadido por una especie de suspensión de arena.
Caso 3: Si existe filtraciones a través de la arenisca,
el delgado espesor de lutita en techo puede sufrir
filtraciones.

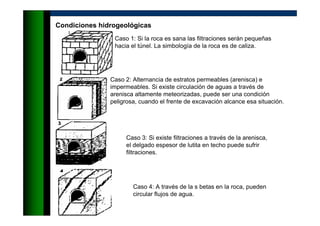

Condiciones hidrogeológicas
Caso 1: Si la roca es sana las filtraciones serán pequeñas
hacia el túnel. La simbología de la roca es de caliza.
Caso 2: Alternancia de estratos permeables (arenisca) e
impermeables. Si existe circulación de aguas a través de
arenisca altamente meteorizadas, puede ser una condición
peligrosa, cuando el frente de excavación alcance esa situación.
Caso 4: A través de la s betas en la roca, pueden
circular flujos de agua.

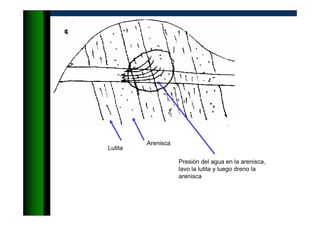

Arenisca
Lutita
Presión del agua en la arenisca,
lavo la lutita y luego dreno la
arenisca

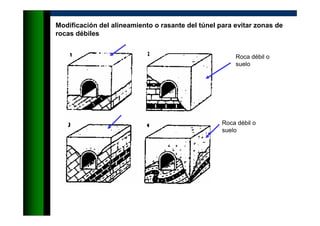

Modificación del alineamiento o rasante del túnel para evitar zonas de
rocas débiles
Roca débil o
suelo
Roca débil o
suelo

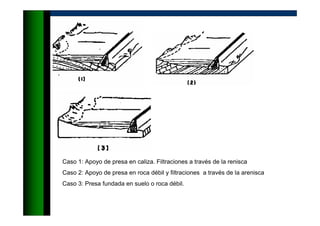

Caso 1: Apoyo de presa en caliza. Filtraciones a través de la renisca
Caso 2: Apoyo de presa en roca débil y filtraciones a través de la arenisca
Caso 3: Presa fundada en suelo o roca débil.

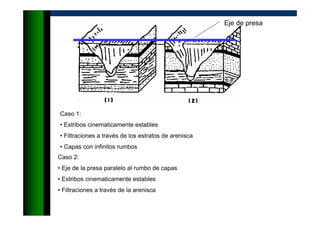

Eje de presa
Caso 1:
• Estribos cinematicamente estables
• Filtraciones a través de los estratos de arenisca
• Capas con infinitos rumbos
Caso 2:
• Eje de la presa paralelo al rumbo de capas
• Estribos cinematicamente estables
• Filtraciones a través de la arenisca

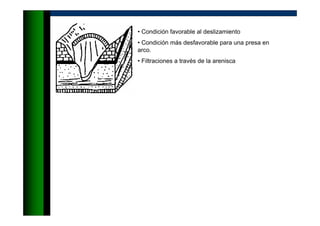

• Condición favorable al deslizamiento
• Condición más desfavorable para una presa en
arco.
• Filtraciones a través de la arenisca
Caso 4:
• Puede existir volcamiento por empuje del agua
• Eje de presa paralelo al rumbo de capas
• La lutita puede evitar las filtraciones (es una barrera)
• Estribos estables
Caso 5:
• Mayor seguridad que el caso 4
• Eje de presa perpendicular al rumbo de capas
• No existe ninguna capa impermeable que evite filtraciones

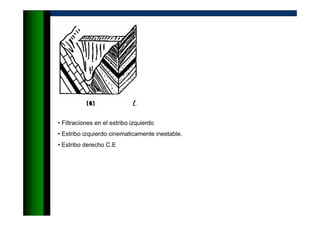

• Filtraciones en el estribo izquierdo
• Estribo izquierdo cinematicamente inestable.
• Estribo derecho C.E
Perry:
Las cargas que ejerce el terreno sobre el
sostenimiento del túnel, son el resultado:
De la interacción:
Estado de solicitación Propiedades geomecánicas del sitio
El método de construcción Tipo de sostenimiento
Masa de roca
no favorable
Mayores
esfuerzos
Construcción más
cuidadosa
Sostenimient
o más
costoso

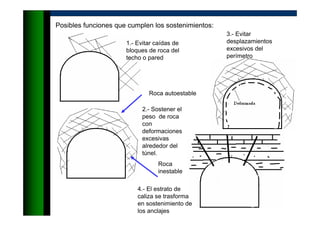

Posibles funciones que cumplen los sostenimientos:
1.- Evitar caídas de
bloques de roca del
techo o pared
2.- Sostener el
peso de roca
con
deformaciones
excesivas
alrededor del
túnel.
Roca
inestable
Roca autoestable
3.- Evitar
desplazamientos
excesivos del
perímetro
4.- El estrato de
caliza se trasforma
en sostenimiento de
los anclajes

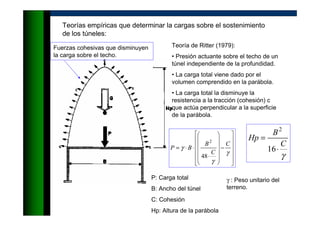

Teorías empíricas que determinar la cargas sobre el sostenimiento
de los túneles:
Teoría de Ritter (1979):
• Presión actuante sobre el techo de un
túnel independiente de la profundidad.
• La carga total viene dado por el
volumen comprendido en la parábola.
• La carga total la disminuye la
resistencia a la tracción (cohesión) c
que actúa perpendicular a la superficie
de la parábola.












−












⋅
⋅⋅=
γ
γ
γ
C
C
B
BP
48
2
γ
C
B
Hp
⋅
=
16
2
P: Carga total
B: Ancho del túnel
C: Cohesión
Hp: Altura de la parábola
γ : Peso unitario del
terreno.
Fuerzas cohesivas que disminuyen
la carga sobre el techo.

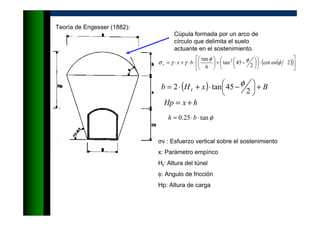

Teoría de Engesser (1882):
Cúpula formada por un arco de
círculo que delimita el suelo
actuante en el sostenimiento.
( )( )





⋅










 −+





⋅⋅+⋅= 2cot
2
45tan
6
tan 2
φφφ
γγσ anbxv
( ) BxHb t +




 −⋅+⋅=
2
45tan2 φ
hxHp +=
φtan25.0 ⋅⋅= bh
σv : Esfuerzo vertical sobre el sostenimiento
x: Parámetro empírico
Ht: Altura del túnel
φ: Angulo de fricción
Hp: Altura de carga

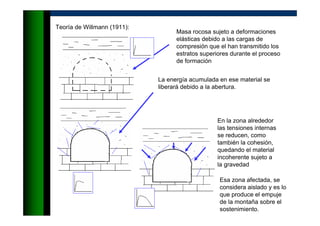

Teoría de Willmann (1911):
Masa rocosa sujeto a deformaciones
elásticas debido a las cargas de
compresión que el han transmitido los
estratos superiores durante el proceso
de formación
La energía acumulada en ese material se
liberará debido a la abertura.
En la zona alrededor
las tensiones internas
se reducen, como
también la cohesión,
quedando el material
incoherente sujeto a
la gravedad
Esa zona afectada, se
considera aislado y es lo
que produce el empuje
de la montaña sobre el
sostenimiento.

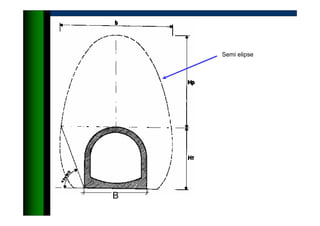

B
Semi elipse

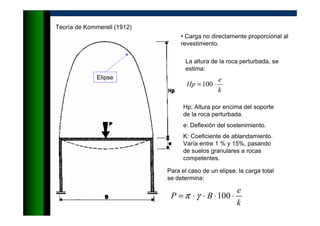

Teoría de Kommerell (1912)
• Carga no directamente proporcional al
revestimiento.
La altura de la roca perturbada, se
estima:
k
e
Hp ⋅=100
Hp: Altura por encima del soporte
de la roca perturbada.
e: Deflexión del sostenimiento.
K: Coeficiente de ablandamiento.
Varía entre 1 % y 15%, pasando
de suelos granulares a rocas
competentes.
Para el caso de un elipse, la carga total
se determina:
k
e
BP ⋅⋅⋅⋅= 100γπ
Elipse

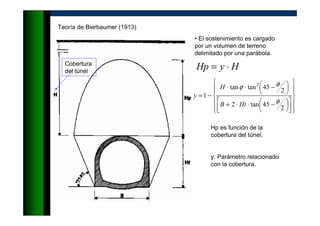

Teoría de Bierbaumer (1913)
• El sostenimiento es cargado
por un volumen de terreno
delimitado por una parábola.
HyHp ⋅=





















 −⋅⋅+





 −⋅⋅
−=
2
45tan2
2
45tantan
1
2
φ
φφ
HtB
H
y
Hp es función de la
cobertura del túnel.
y: Parámetro relacionado
con la cobertura.
Cobertura
del túnel

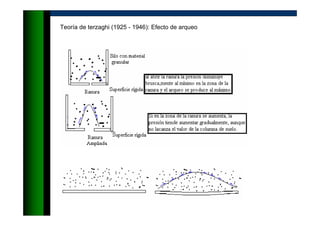

Teoría de terzaghi (1925 - 1946): Efecto de arqueo

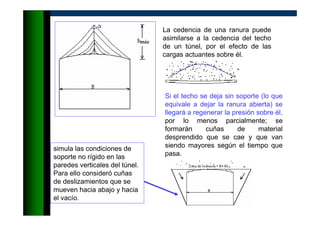

La cedencia de una ranura puede
asimilarse a la cedencia del techo
de un túnel, por el efecto de las
cargas actuantes sobre él.
simula las condiciones de
soporte no rígido en las
paredes verticales del túnel.
Para ello consideró cuñas
de deslizamientos que se
mueven hacia abajo y hacia
el vacío.
Si el techo se deja sin soporte (lo que
equivale a dejar la ranura abierta) se
llegará a regenerar la presión sobre él,
por lo menos parcialmente; se
formarán cuñas de material
desprendido que se cae y que van
siendo mayores según el tiempo que
pasa.
• Considera la teoría del efecto de arco
•Trata la distribución de esfuerzos en un soporte
horizontal en un medio arenoso de desciende hacia el
techo del túnel.
Medio arenoso que desciende
hacia el techo
Ensayos de
arqueamiento,
determinó que el
descenso del soporte
horizontal, no afecta
el estado de
esfuerzos en la
arena más allá de
una altura de 5B por
encima del soporte
Techo
del túnel
Teorías en que se supone que las secciones verticales bd y ca, que pasan
por los extremos de la faja de cedencia son superficies de deslizamiento y que
la presión sobre la frontera cedente es igual a la diferencia entre el peso total de
la masa de arena colocada sobre esa frontera y la resistencia friccionante
desarrollada a lo largo de las superficies de fluencia.
Superficies de
deslizamientos
Frontera cedente
Presión sobre la frontera
cedente =
Peso total de la masa de
arena colocada sobre esa
frontera menos
resistencia friccionante
desarrollada a lo largo de
las superficies de fluencia.
( ) dzvKdzcvBvdvBdzB ⋅⋅⋅⋅+⋅⋅+⋅⋅−+⋅⋅=⋅⋅⋅ φσσσσγ tan22222
B
c
B
K
v
dz
vd
−=⋅⋅+ γφσ
σ
tan






+⋅⋅⋅= ∫∫ ⋅−⋅−
CdzeQev
dzPdzP
σ φtan⋅=
B
K
P
B
c
Q −= γ
( ) ( )






+⋅⋅





−⋅= ∫
⋅⋅⋅⋅−
Cdze
B
c
ev B
Kz
B
Kz φφ
γσ
tantan
( ) φ
φ
γ
σ
tan
tan
⋅⋅−
⋅+
⋅






−⋅
= B
Kz
eC
K
B
c
B
v

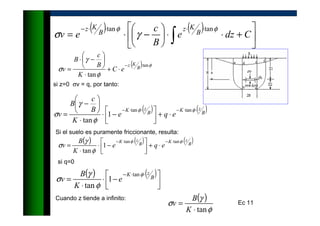

si z=0 σv = q, por tanto:
( ) ( )B
zK
B
zK
eqe
K
B
c
B
v
⋅⋅−⋅⋅−
⋅+



−⋅
⋅






−
=
φφ
φ
γ
σ
tantan
1
tan
Si el suelo es puramente friccionante, resulta:
( ) ( ) ( )B
zK
B
zK
eqe
K
B
v
⋅⋅−⋅⋅−
⋅+



−⋅
⋅
=
φφ
φ
γ
σ
tantan
1
tan
si q=0
( ) ( )




−⋅
⋅
=
⋅⋅−
B
zK
e
K
B
v
φ
φ
γ
σ
tan
1
tan
Cuando z tiende a infinito: ( )
φ
γ
σ
tan⋅
=
K
B
v Ec 11

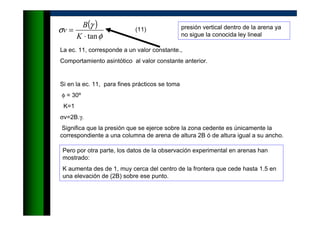

La ec. 11, corresponde a un valor constante.,
Comportamiento asintótico al valor constante anterior.
( )
φ
γ
σ
tan⋅
=
K
B
v
Si en la ec. 11, para fines prácticos se toma
φ = 30º
K=1
σv=2B.γ.
Significa que la presión que se ejerce sobre la zona cedente es únicamente la
correspondiente a una columna de arena de altura 2B ó de altura igual a su ancho.
Pero por otra parte, los datos de la observación experimental en arenas han
mostrado:
K aumenta des de 1, muy cerca del centro de la frontera que cede hasta 1.5 en
una elevación de (2B) sobre ese punto.
presión vertical dentro de la arena ya
no sigue la conocida ley lineal
(11)

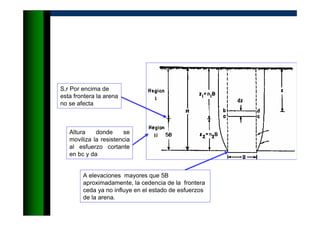

A elevaciones mayores que 5B
aproximadamente, la cedencia de la frontera
ceda ya no influye en el estado de esfuerzos
de la arena.

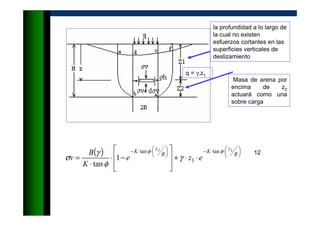

S,r Por encima de
esta frontera la arena
no se afecta
Altura donde se
moviliza la resistencia
al esfuerzo cortante
en bc y da
Masa de arena por
encima de z2
actuará como una
sobre carga
( ) 




⋅⋅−




⋅⋅−
⋅⋅+








−⋅
⋅
=
B
z
K
B
z
K
eze
K
B
v
22 tan
1
tan
1
tan
φφ
γ
φ
γ
σ
12
la profundidad a lo largo de
la cual no existen
esfuerzos cortantes en las
superficies verticales de
deslizamiento
q = γ.z1
Observaciones respecto a las ecuaciones:
• Si el estrato de arena es de gran espesor
• Si φ = 40º y K =1, z1 = 4B, la presión en z1 varia linealmente en esa
profundidad, pero por debajo de ella la presión variará según la ec. 12 y disminuye
cuando la profundidad incrementa acercándose al valor de la ec. 11.
( )
φ
γ
σ
tan⋅
=
K
B
v (11)
• La teoría indica que a una profundidad de más de 8B, la influencia del peso de la
arena en el espesor z1 ya es despreciable, pues a tal profundidad el valor de σv ya se
acerca al valor constante de σv.
• A una elevación de más de 4B ó 6B sobre el centro de la zona cedente, la
presión sobre tal zona ya no se ve influenciada por el estado de esfuerzos
prevalecientes en las capas superiores de la arena.
( ) 




⋅⋅−




⋅⋅−
⋅⋅+








−⋅
⋅
=
B
z
K
B
z
K
eze
K
B
v
22 tan
1
tan
1
tan
φφ
γ
φ
γ
σ
Presión
por debajo
de Z1
esfuerzo sobre la frontera cedente

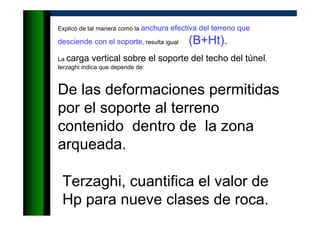

Explicó de tal manera como la anchura efectiva del terreno que
desciende con el soporte, resulta igual (B+Ht).
La carga vertical sobre el soporte del techo del túnel,
terzaghi indica que depende de:
De las deformaciones permitidas
por el soporte al terreno
contenido dentro de la zona
arqueada.
Terzaghi, cuantifica el valor de
Hp para nueve clases de roca.

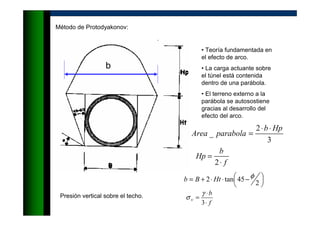

Método de Protodyakonov:
• Teoría fundamentada en
el efecto de arco.
• La carga actuante sobre
el túnel está contenida
dentro de una parábola.
• El terreno externo a la
parábola se autosostiene
gracias al desarrollo del
efecto del arco.
3
2
_
Hpb
parabolaArea
⋅⋅
=
f
b
Hp
⋅
=
2
f
b
v
⋅
⋅
=
3
γ
σ





 −⋅⋅+=
2
45tan2 φHtBb
b
Presión vertical sobre el techo.

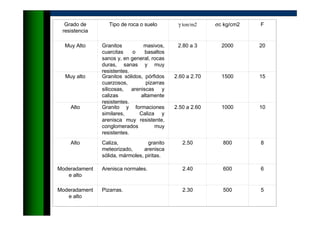

Grado de
resistencia
Tipo de roca o suelo γ ton/m2 σc kg/cm2 F
Muy Alto Granitos masivos,
cuarcitas o basaltos
sanos y, en general, rocas
duras, sanas y muy
resistentes.
2.80 a 3 2000 20
Muy alto Granitos sólidos, pórfidos
cuarzosos, pizarras
silicosas, areniscas y
calizas altamente
resistentes.
2.60 a 2.70 1500 15
Alto Granito y formaciones
similares, Caliza y
arenisca muy resistente,
conglomerados muy
resistentes.
2.50 a 2.60 1000 10
Alto Caliza, granito
meteorizado, arenisca
sólida, mármoles, piritas.
2.50 800 8
Moderadament
e alto
Arenisca normales. 2.40 600 6
Moderadament
e alto
Pizarras. 2.30 500 5

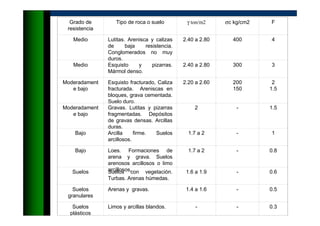

Grado de
resistencia
Tipo de roca o suelo γ ton/m2 σc kg/cm2 F
Medio Lutitas. Arenisca y calizas
de baja resistencia.
Conglomerados no muy
duros.
2.40 a 2.80 400 4
Medio Esquisto y pizarras.
Mármol denso.
2.40 a 2.80 300 3
Moderadament
e bajo
Esquisto fracturado, Caliza
fracturada. Areniscas en
bloques, grava cementada.
Suelo duro.
2.20 a 2.60 200
150
2
1.5
Moderadament
e bajo
Gravas. Lutitas y pizarras
fragmentadas. Depósitos
de gravas densas. Arcillas
duras.
2 - 1.5
Bajo Arcilla firme. Suelos
arcillosos.
1.7 a 2 - 1
Bajo Loes. Formaciones de
arena y grava. Suelos
arenosos arcillosos o limo
arcillosos.
1.7 a 2 - 0.8
Suelos Suelos con vegetación.
Turbas. Arenas húmedas.
1.6 a 1.9 - 0.6
Suelos
granulares
Arenas y gravas. 1.4 a 1.6 - 0.5
Suelos
plásticos
Limos y arcillas blandos. - - 0.3

Más contenido relacionado

La actualidad más candente

Resistencia y deformabilidad de roca
Resistencia y deformabilidad de  rocaResistencia y deformabilidad de  roca
Resistencia y deformabilidad de roca
MIRIAN ASCUÑA QUIROGA

Resistencia de macizos_rocosos_hoek-brown
Resistencia de macizos_rocosos_hoek-brownResistencia de macizos_rocosos_hoek-brown
Resistencia de macizos_rocosos_hoek-brownivano017

Sistema RMR, Bieniawski, Z. T. 1989
Sistema RMR, Bieniawski, Z. T. 1989Sistema RMR, Bieniawski, Z. T. 1989
Sistema RMR, Bieniawski, Z. T. 1989
Ivo Fritzler

Caracterización de Macizo Rocoso
Caracterización de Macizo RocosoCaracterización de Macizo Rocoso
Caracterización de Macizo Rocoso
Ivo Fritzler

Procedimiento del mapeo geomecanico
Procedimiento del mapeo geomecanicoProcedimiento del mapeo geomecanico
Procedimiento del mapeo geomecanico
Gustavo Zarabia

Desarrollo de una metodologia pilares.
Desarrollo de una metodologia pilares.Desarrollo de una metodologia pilares.
Desarrollo de una metodologia pilares.
Leonardo Torres

Clasificaciones Geomecánicas
Clasificaciones GeomecánicasClasificaciones Geomecánicas
Clasificaciones Geomecánicas
Edwin Díaz Camacho

Rumbo y buzamiento
Rumbo y buzamientoRumbo y buzamiento
Rumbo y buzamientoFabián Diaz

Ejercicios propuestos xx/05/2017
Ejercicios propuestos xx/05/2017Ejercicios propuestos xx/05/2017
Ejercicios propuestos xx/05/2017
Ivo Fritzler

Flujos de agua en los macizos rocosos
Flujos de agua en los macizos rocososFlujos de agua en los macizos rocosos
Flujos de agua en los macizos rocosos
MIRIAN ASCUÑA QUIROGA

Propiedades de Roca y Ensayos de Laboratorio
Propiedades de Roca y Ensayos de LaboratorioPropiedades de Roca y Ensayos de Laboratorio
Propiedades de Roca y Ensayos de Laboratorio
Ivo Fritzler

Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946
Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946
Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946
Ivo Fritzler

Propiedades fisicas y mec..de rocas
Propiedades fisicas y mec..de rocasPropiedades fisicas y mec..de rocas
Propiedades fisicas y mec..de rocas
MIRIAN ASCUÑA QUIROGA

Equipos y accesorios de perforación
Equipos y accesorios de perforaciónEquipos y accesorios de perforación
Equipos y accesorios de perforación
Jemima Bedia Sanchez

1.1. exposicion clasificacion de rocas (clases) (1)
1.1.  exposicion  clasificacion  de  rocas  (clases) (1)1.1.  exposicion  clasificacion  de  rocas  (clases) (1)
1.1. exposicion clasificacion de rocas (clases) (1)
Yoel Huayhua

Criterios de Falla
Criterios de FallaCriterios de Falla
Criterios de Falla
Ivo Fritzler

Propiedades Fisico Mecanicas En Macizos Rocosos
Propiedades Fisico Mecanicas En Macizos RocososPropiedades Fisico Mecanicas En Macizos Rocosos
Propiedades Fisico Mecanicas En Macizos Rocososutplcbcm1


La actualidad más candente (20)

Resistencia y deformabilidad de roca
Resistencia y deformabilidad de  rocaResistencia y deformabilidad de  roca
Resistencia y deformabilidad de roca

Resistencia de macizos_rocosos_hoek-brown
Resistencia de macizos_rocosos_hoek-brownResistencia de macizos_rocosos_hoek-brown
Resistencia de macizos_rocosos_hoek-brown

Sistema RMR, Bieniawski, Z. T. 1989
Sistema RMR, Bieniawski, Z. T. 1989Sistema RMR, Bieniawski, Z. T. 1989
Sistema RMR, Bieniawski, Z. T. 1989

Caracterización de Macizo Rocoso
Caracterización de Macizo RocosoCaracterización de Macizo Rocoso
Caracterización de Macizo Rocoso

Procedimiento del mapeo geomecanico
Procedimiento del mapeo geomecanicoProcedimiento del mapeo geomecanico
Procedimiento del mapeo geomecanico

Desarrollo de una metodologia pilares.
Desarrollo de una metodologia pilares.Desarrollo de una metodologia pilares.
Desarrollo de una metodologia pilares.

Clasificaciones Geomecánicas
Clasificaciones GeomecánicasClasificaciones Geomecánicas
Clasificaciones Geomecánicas

Rumbo y buzamiento
Rumbo y buzamientoRumbo y buzamiento
Rumbo y buzamiento

Ejercicios propuestos xx/05/2017
Ejercicios propuestos xx/05/2017Ejercicios propuestos xx/05/2017
Ejercicios propuestos xx/05/2017

03 - RQD.pdf
03 - RQD.pdf03 - RQD.pdf
03 - RQD.pdf

Flujos de agua en los macizos rocosos
Flujos de agua en los macizos rocososFlujos de agua en los macizos rocosos
Flujos de agua en los macizos rocosos

Propiedades de Roca y Ensayos de Laboratorio
Propiedades de Roca y Ensayos de LaboratorioPropiedades de Roca y Ensayos de Laboratorio
Propiedades de Roca y Ensayos de Laboratorio

Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946
Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946
Clasificaciones Geomecánicas: Carga de Roca, Terzaghi, 1946

Propiedades fisicas y mec..de rocas
Propiedades fisicas y mec..de rocasPropiedades fisicas y mec..de rocas
Propiedades fisicas y mec..de rocas

Equipos y accesorios de perforación
Equipos y accesorios de perforaciónEquipos y accesorios de perforación
Equipos y accesorios de perforación

1.1. exposicion clasificacion de rocas (clases) (1)
1.1.  exposicion  clasificacion  de  rocas  (clases) (1)1.1.  exposicion  clasificacion  de  rocas  (clases) (1)
1.1. exposicion clasificacion de rocas (clases) (1)

20 voladuras en_banco
20 voladuras en_banco20 voladuras en_banco
20 voladuras en_banco

Ejercicio 1
Ejercicio 1Ejercicio 1
Ejercicio 1

Criterios de Falla
Criterios de FallaCriterios de Falla
Criterios de Falla

Propiedades Fisico Mecanicas En Macizos Rocosos
Propiedades Fisico Mecanicas En Macizos RocososPropiedades Fisico Mecanicas En Macizos Rocosos
Propiedades Fisico Mecanicas En Macizos Rocosos


Destacado

Túneles
TúnelesTúneles
Túneles
Irveen

Sostenimiento pasivo y activo
Sostenimiento pasivo y activoSostenimiento pasivo y activo
Sostenimiento pasivo y activo
willylizito

Engineering geology project assignment
Engineering geology project assignmentEngineering geology project assignment
Engineering geology project assignment
KNUST

Tema 13 y 14. Geología.
Tema 13 y 14. Geología. Tema 13 y 14. Geología.
Tema 13 y 14. Geología.
Mónica

The glaciation of the North Sea Basin and its implications for Carbon Capture...
The glaciation of the North Sea Basin and its implications for Carbon Capture...The glaciation of the North Sea Basin and its implications for Carbon Capture...
The glaciation of the North Sea Basin and its implications for Carbon Capture...
UK Carbon Capture and Storage Research Centre

Visualization of the seismic waves and permanent displacements
Visualization of the seismic waves and permanent displacementsVisualization of the seismic waves and permanent displacements
Visualization of the seismic waves and permanent displacementsRonni Grapenthin

Seismic cpt (scpt) peter robertson
Seismic cpt (scpt)   peter robertsonSeismic cpt (scpt)   peter robertson
Seismic cpt (scpt) peter robertson
cfpbolivia

Co2 underground geogical-storage
Co2 underground geogical-storageCo2 underground geogical-storage
Co2 underground geogical-storageMakeOil Green

3.2 results of stress
3.2 results of stress3.2 results of stress
3.2 results of stressmojavehack

Hydrostatics
HydrostaticsHydrostatics
Hydrostatics
Morshedul Hasan

Avo analysis and spectral decomposition
Avo analysis and spectral decompositionAvo analysis and spectral decomposition
Avo analysis and spectral decomposition
FitrianiOxavia

What is a fault and what are the different types
What is a fault and what are the different typesWhat is a fault and what are the different types
What is a fault and what are the different typesRomel Villarubia

Seismic Inversion Techniques Choice And Benefits Fb May2011
Seismic Inversion Techniques Choice And Benefits Fb May2011Seismic Inversion Techniques Choice And Benefits Fb May2011
Seismic Inversion Techniques Choice And Benefits Fb May2011
Carlos Pinto

Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...
Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...
Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...
ebhark

Integration of seismic data
Integration of seismic dataIntegration of seismic data
Integration of seismic data
Statoil


Destacado (20)

Túneles
TúnelesTúneles
Túneles

Sostenimiento pasivo y activo
Sostenimiento pasivo y activoSostenimiento pasivo y activo
Sostenimiento pasivo y activo

Chapter6
Chapter6Chapter6
Chapter6

Engineering geology project assignment
Engineering geology project assignmentEngineering geology project assignment
Engineering geology project assignment

Condiciones Ambientales
Condiciones AmbientalesCondiciones Ambientales
Condiciones Ambientales

Deformaciones Rocas
Deformaciones RocasDeformaciones Rocas
Deformaciones Rocas

Tema 13 y 14. Geología.
Tema 13 y 14. Geología. Tema 13 y 14. Geología.
Tema 13 y 14. Geología.

Clasificacion de macizos rocosos unlp
Clasificacion de macizos rocosos unlpClasificacion de macizos rocosos unlp
Clasificacion de macizos rocosos unlp

Formaciones rocas magmáticas
Formaciones rocas magmáticasFormaciones rocas magmáticas
Formaciones rocas magmáticas

The glaciation of the North Sea Basin and its implications for Carbon Capture...
The glaciation of the North Sea Basin and its implications for Carbon Capture...The glaciation of the North Sea Basin and its implications for Carbon Capture...
The glaciation of the North Sea Basin and its implications for Carbon Capture...

Visualization of the seismic waves and permanent displacements
Visualization of the seismic waves and permanent displacementsVisualization of the seismic waves and permanent displacements
Visualization of the seismic waves and permanent displacements

Seismic cpt (scpt) peter robertson
Seismic cpt (scpt)   peter robertsonSeismic cpt (scpt)   peter robertson
Seismic cpt (scpt) peter robertson

Co2 underground geogical-storage
Co2 underground geogical-storageCo2 underground geogical-storage
Co2 underground geogical-storage

3.2 results of stress
3.2 results of stress3.2 results of stress
3.2 results of stress

Hydrostatics
HydrostaticsHydrostatics
Hydrostatics

Avo analysis and spectral decomposition
Avo analysis and spectral decompositionAvo analysis and spectral decomposition
Avo analysis and spectral decomposition

What is a fault and what are the different types
What is a fault and what are the different typesWhat is a fault and what are the different types
What is a fault and what are the different types

Seismic Inversion Techniques Choice And Benefits Fb May2011
Seismic Inversion Techniques Choice And Benefits Fb May2011Seismic Inversion Techniques Choice And Benefits Fb May2011
Seismic Inversion Techniques Choice And Benefits Fb May2011

Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...
Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...
Bhark, E.W., Texas A&M MCERI, Norne Field reservoir model characterization wo...

Integration of seismic data
Integration of seismic dataIntegration of seismic data
Integration of seismic data


Similar a Clase1 rocas discontinuidades

Fallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptxFallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptx
rubenpaleovert

4. deformaciones de las rocas EAT
4. deformaciones de las rocas EAT4. deformaciones de las rocas EAT
4. deformaciones de las rocas EAT
Encarna Alcacer Tomas

Cortes geologicos1
Cortes geologicos1Cortes geologicos1
Cortes geologicos1
geopaloma

Deformación de la corteza cap 10
Deformación de la corteza cap 10Deformación de la corteza cap 10
Deformación de la corteza cap 10
Christian Shirley Calderón Ventura

Presentación1
Presentación1Presentación1
Presentación1
RudyGuido

18 deformacionesdelacorteza-110425143056-phpapp02
18 deformacionesdelacorteza-110425143056-phpapp0218 deformacionesdelacorteza-110425143056-phpapp02
18 deformacionesdelacorteza-110425143056-phpapp02Fabian Martinez

diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdfdiastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
yeison Maldonado

Clase 4 Estructuras sedimentarias.pptx
Clase 4 Estructuras sedimentarias.pptxClase 4 Estructuras sedimentarias.pptx
Clase 4 Estructuras sedimentarias.pptx
IsmaelZamoranoSalaza1

Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordillerasTema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Alberto Hernandez

Fallas
FallasFallas
Presentación Tema 5 y 6 (2a parte) 2023.pdf
Presentación Tema 5 y 6 (2a parte) 2023.pdfPresentación Tema 5 y 6 (2a parte) 2023.pdf
Presentación Tema 5 y 6 (2a parte) 2023.pdf
IES Vicent Andres Estelles

FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURALFOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
RiveraPemintelAlejan

Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)
betsy biby aguedo obregon

Diapositiva cuarto grupo
Diapositiva cuarto grupoDiapositiva cuarto grupo
Diapositiva cuarto grupo
CARLOS PERES Q

Tema 12 4º pliegues
Tema 12 4º plieguesTema 12 4º pliegues
Tema 12 4º pliegues
trinidadsotonavarro

Geologia estructural
Geologia estructuralGeologia estructural
Geologia estructural
Walter Arroyo Lozada

Presentación Tema 2. Tectónica de placas y sus consecuencias II
Presentación Tema 2. Tectónica de placas y sus consecuencias IIPresentación Tema 2. Tectónica de placas y sus consecuencias II
Presentación Tema 2. Tectónica de placas y sus consecuencias II
josemanuel7160

Unidad vii copia
Unidad vii   copiaUnidad vii   copia
Unidad vii copia
Rosy linda


Similar a Clase1 rocas discontinuidades (20)

Fallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptxFallas y fracturas geológicas en campo.pptx
Fallas y fracturas geológicas en campo.pptx

4. deformaciones de las rocas EAT
4. deformaciones de las rocas EAT4. deformaciones de las rocas EAT
4. deformaciones de las rocas EAT

Cortes geologicos1
Cortes geologicos1Cortes geologicos1
Cortes geologicos1

Deformación de la corteza cap 10
Deformación de la corteza cap 10Deformación de la corteza cap 10
Deformación de la corteza cap 10

Presentación1
Presentación1Presentación1
Presentación1

18 deformacionesdelacorteza-110425143056-phpapp02
18 deformacionesdelacorteza-110425143056-phpapp0218 deformacionesdelacorteza-110425143056-phpapp02
18 deformacionesdelacorteza-110425143056-phpapp02

diastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdfdiastrofismo - secuencia didactica 3-fuerzas-internas.pdf
diastrofismo - secuencia didactica 3-fuerzas-internas.pdf

Clase 4 Estructuras sedimentarias.pptx
Clase 4 Estructuras sedimentarias.pptxClase 4 Estructuras sedimentarias.pptx
Clase 4 Estructuras sedimentarias.pptx

Tema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordillerasTema 3 tectónica la deformación de las rocas y formación de cordilleras
Tema 3 tectónica la deformación de las rocas y formación de cordilleras

Fallas
FallasFallas
Fallas

Presentación Tema 5 y 6 (2a parte) 2023.pdf
Presentación Tema 5 y 6 (2a parte) 2023.pdfPresentación Tema 5 y 6 (2a parte) 2023.pdf
Presentación Tema 5 y 6 (2a parte) 2023.pdf

FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURALFOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL
FOLIACIONES Y LINEACIONES GEOLOGÍA ESTRUCTURAL

Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)Curso estabilidad de estructuras subterraneas-2021 (2)
Curso estabilidad de estructuras subterraneas-2021 (2)

Diapositiva cuarto grupo
Diapositiva cuarto grupoDiapositiva cuarto grupo
Diapositiva cuarto grupo

Tema 12 4º pliegues
Tema 12 4º plieguesTema 12 4º pliegues
Tema 12 4º pliegues

Geologia estructural
Geologia estructuralGeologia estructural
Geologia estructural

Presentación Tema 2. Tectónica de placas y sus consecuencias II
Presentación Tema 2. Tectónica de placas y sus consecuencias IIPresentación Tema 2. Tectónica de placas y sus consecuencias II
Presentación Tema 2. Tectónica de placas y sus consecuencias II

Unidad vii copia
Unidad vii   copiaUnidad vii   copia
Unidad vii copia

Tema 16
Tema 16Tema 16
Tema 16

Trampas
TrampasTrampas
Trampas


Último

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV
CarlosAroeira1

tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx
tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptxtema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx
tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx
DianaSG6

01-introduccion-a-la-perforacion.pdf de minas
01-introduccion-a-la-perforacion.pdf de minas01-introduccion-a-la-perforacion.pdf de minas
01-introduccion-a-la-perforacion.pdf de minas
ivan848686

Una solucion saturada contiene la cantidad máxima de un soluto que se disuel...
Una solucion saturada contiene la cantidad máxima de un  soluto que se disuel...Una solucion saturada contiene la cantidad máxima de un  soluto que se disuel...
Una solucion saturada contiene la cantidad máxima de un soluto que se disuel...
leonpool521

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
ssuserebb7f71

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
maitecuba2006

BOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuariaBOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuaria
mesiassalazarpresent

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD
mirellamilagrosvf

Becas de UOC _ Caja Ingenieros 2024-25.pdf
Becas de UOC _ Caja Ingenieros 2024-25.pdfBecas de UOC _ Caja Ingenieros 2024-25.pdf
Becas de UOC _ Caja Ingenieros 2024-25.pdf
UOC Estudios de Informática, Multimedia y Telecomunicación

Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica químicaCiclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
ycalful01

Diagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdfDiagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdf
joseabachesoto

Seguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticosSeguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticos
Melvin191754

14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
DavidHunucoAlbornoz

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
JhonatanOQuionesChoq

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología
elvis2000x

Criterios de la primera y segunda derivada
Criterios de la primera y segunda derivadaCriterios de la primera y segunda derivada
Criterios de la primera y segunda derivada
YoverOlivares

Distribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de MediasDistribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de Medias
arielemelec005

UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
HaroldKewinCanaza1

Joseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidadJoseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidad
KevinCabrera96

HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdfHITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
GROVER MORENO


Último (20)

1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV1º Caso Practico Lubricacion Rodamiento Motor 10CV
1º Caso Practico Lubricacion Rodamiento Motor 10CV

tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx
tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptxtema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx
tema-6.4-calculo-de-la-potencia-requerida-para-transporte-de-solidos-.pptx

01-introduccion-a-la-perforacion.pdf de minas
01-introduccion-a-la-perforacion.pdf de minas01-introduccion-a-la-perforacion.pdf de minas
01-introduccion-a-la-perforacion.pdf de minas

Una solucion saturada contiene la cantidad máxima de un soluto que se disuel...
Una solucion saturada contiene la cantidad máxima de un  soluto que se disuel...Una solucion saturada contiene la cantidad máxima de un  soluto que se disuel...
Una solucion saturada contiene la cantidad máxima de un soluto que se disuel...

Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaaEspecificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa
Especificacioes tecnicas.pdfaaaaaaaaaaaaaaaaaaaaaaaaaaa

TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptxTEMA 11.  FLUIDOS-HIDROSTATICA.TEORIApptx
TEMA 11. FLUIDOS-HIDROSTATICA.TEORIApptx

BOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuariaBOTAnica mesias orland role.pptx1 ciclo agropecuaria
BOTAnica mesias orland role.pptx1 ciclo agropecuaria

PRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDADPRESENTACION REUNION DEL COMITE DE SEGURIDAD
PRESENTACION REUNION DEL COMITE DE SEGURIDAD

Becas de UOC _ Caja Ingenieros 2024-25.pdf
Becas de UOC _ Caja Ingenieros 2024-25.pdfBecas de UOC _ Caja Ingenieros 2024-25.pdf
Becas de UOC _ Caja Ingenieros 2024-25.pdf

Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica químicaCiclo de Otto. Máquinas térmicas para el estudio de la termodinámica química
Ciclo de Otto. Máquinas térmicas para el estudio de la termodinámica química

Diagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdfDiagrama de flujo "Resolución de problemas".pdf
Diagrama de flujo "Resolución de problemas".pdf

Seguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticosSeguridad en mineria los Controles criticos
Seguridad en mineria los Controles criticos

14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf
14. DISEÑO LOSA ALIGERADA MOD G VOLADO.pdf

SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...
SESION 1 - SESION INTRODUCTORIA - INTRODUCCIÓN A LA PERFORACIÓN Y VOLADURA DE...

choro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiologíachoro ciclo de vida anatomía y fisiología
choro ciclo de vida anatomía y fisiología

Criterios de la primera y segunda derivada
Criterios de la primera y segunda derivadaCriterios de la primera y segunda derivada
Criterios de la primera y segunda derivada

Distribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de MediasDistribución Muestral de Diferencia de Medias
Distribución Muestral de Diferencia de Medias

UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.
UNIVERSIDAD NACIONAL ALTIPLANO PUNO - FACULTAD DE INGENIERIA MECANICA ELECTRICA.

Joseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidadJoseph juran aportaciones al control de la calidad
Joseph juran aportaciones al control de la calidad

HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdfHITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf
HITO DE CONTROL N° 011-2024-OCI5344-SCC SAN PATRICIO.pdf


Clase1 rocas discontinuidades

  • 1. CLASE Nº 1 DE TÚNELES Universidad de Los Andes Facultad de Ingeniería Departamento de Vías Geotecnia Prof. Silvio Rojas Mayo, 2009
  • 3. IGNEAS SEDIMENTARIA METAMORFICAS INTRUSIVAS Granito CLÁSTICAS Conglomerad o Gneis Textura foliada d > 2 mm Sienita Arenisca Esquisto Textura foliada 0.2 mm< d < 2 mm Diorita Limonita Filita Textura foliada d < 0.2 mm Gabro Lutita Pizarra Textura foliada d < 0.2 mm EXTRUSIVAS BASALTO NO CLASTICAS Caliza Serpentina PIEDRA PÓMEZ Coquina Cuarcita Textura granuda TRAQUITA Dolomía Mármol Textura granuda OBSIDIANA Marga Ftanita Rocas piroclásticas: Salen expulsadas violentamente por el volcán F< 2 mm tobas de cenizas F > 2 mm redondeados (aglomerados volcánicos) F> 2 mm angulosos (brechas volcánicas)
  • 4. Sedimentarias de origen químico: Calizas:Calizas:Calizas:Calizas: •Formada por conchas y esqueletos de animales y plantas •Absorben el carbonato de calcio (CaCO3) del agua de mar para formar sus partes duras •Se forman en aguas profundas Coquina: •Es un tipo especial de caliza •Formada por conchas calcáreas bien notables y mal cementadas. Creta: • Otro tipo especial de caliza •Formada por conchas diminutas o fragmentos de concha, cementadas por material calcáreo, es una roca blanda, friable y porosa. Dolomía: •Resulta de remplazar el calcio Ca de una caliza por magnesio Mg.
  • 5. Marga: Sedimentos marinos que consisten en arcilla y fragmentos finos de conchas calcáreas, lo mismo que sedimentos que consisten en arcilla y CaCo3. Ftanita: Rocas calcáreas con nódulos de silíceo. Metamórficas: Cuarcita: a.- Formada por la cementación de los granos de cuarzo de la arenisca por materia silícea depositada dentro de la arenisca por circulación de agua subterránea. b.- Formada por metamorfismo, debido al cual se ha eliminado los espacios porosos en la arenisca (consolidación y reacomodo de los granos de cuarzo). Mármoles: Se han formado de calizas o dolomías.
  • 6. Relación suelo – roca: Suelo Roca sedimentaria Roca metamorfica Grava redondeada Grava angular Conglomerado Brecha Meta conglomerado Arena Arenisca Cuarcita Limo Arcilla Limonita Lutita Pizarra Esquisto Filita Barro calcáreo Fragmentos de conchas Caliza Mármol Colores de los minerales: Color claro: Blanco, rosado, rojo Color intermedio: Grises Color oscuro: Verde, negro
  • 7. Para las rocas igneas: Minerales Grano grueso Grano fino Color Cuarzo Granito Riolita Claro Feldespato Diorita Andesita Intermedios Piroxenos, anfiboles, olivino Gabro Basalto Oscuros Ígneas Metamórficas Sedimentarias Estructuras presentes Fallas, diaclasas, diques, pliegues, coladas de lavas. Foliación, esquistosidad, fallas, diaclasas, pliegues. Estratificación, diaclasas, fallas, pliegues.
  • 8. Concepto de Rumbo-Buzamiento-Dirección de Inclinación: El rumbo (R) (o dirección) se puede definir: Como el ángulo que forma la línea que resulta por la intersección del plano geológico por un plano horizontal, con la dirección Norte –Sur. Generalmente se mide desde la dirección norte a la dirección horizontal de interés, y por tanto su valor varía de 0º a 90º NE o 0º a 90º NW (Cuando R = 90 La dirección será ESTE-SUR y cuando R= 0º la dirección será N-S). Dirección Norte-Sur
  • 9. El buzamiento (β) es el ángulo que forma la línea de máxima pendiente del plano inclinado, con la proyección línea de máxima pendiente en el plano horizontal. Dirección de buzamiento (α): Es el ángulo que forma la dirección N-S con la proyección de la línea de máxima pendiente en el plano horizontal, y se mide en sentido horario, variando su valor desde 0º hasta 360º.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15. Discontinuidad en las rocas: “Término general para cualquier discontinuidad mecánica en un macizo rocoso que tiene una resistencia a la tracción nula o muy baja. Es el término colectivo para la mayoría de las diaclasas, planos de estratificación débiles, planos de esquistosidad débiles , zonas débiles y fallas.” Diaclasas son rupturas en las rocas sin desplazamiento lateral (no existe cizallamiento) y las originan movimientos tectónicos (movimientos de la corteza terrestre).
  • 16. ¿por qué son importantes? Limitan las dimensiones del bloque aprovechable. El bloque más grande será de 10 x 20 x 30: Frecuencia de diaclasas: Se expresa como el número de diaclasas por metro lineal 10:1 5:1 0.5:1
  • 17. Las diaclasas pueden ser cerradas o abiertas. Son vías de acceso a los agentes atmosféricos. Diaclasas maestras: Cortan a través de un número de capas o unidades de roca y pueden ser seguidas hasta en longitudes de decenas o cientos de metros. Diaclasas mayores: Tienen un orden de magnitud más pequeño. Diaclasas menores: Son fracturas
  • 18. Diferentes rocas se comportan diferente en un campo de fuerzas. Generalmente algunos materiales prefieren una deformación plástica, otros se rompen. La foto muestra dos capas (calizas, cretácico). Estrato más antiguo. Tiene un comportamiento plástico Calizas con un comportamient o diferente. Roca diaclasada Ambas calizas están en contacto
  • 19. Aparte de diaclasas tectónicas existen diaclasas de origen no-tectónico: a) Fisuras de enfriamiento: Tienen su origen durante el enfriamiento de una roca magmática (Materiales o rocas calientes que ocupan más espacio con la misma cantidad de materia fría). b) Grietas de desecación: Durante la desecación de un barro o lodo bajo condiciones atmosfericas hay una disminución del espacio ocupado y la superficie se rompe en polígonos. c) Fisuras de tensión gravitacional: Sobre estratos inclinados se puede observar bajo algunas condiciones un deslizamiento de las masas rocosas hacia abajo. Al comienzo de este fenómeno se abren grietas paralelas al talud.
  • 20. Fallas: Una falla geológica, es una discontinuidad que se forma en las rocas superficiales de la Tierra (hasta unos 200 km de profundidad) por fractura, cuando las fuerzas tectónicas, superan la resistencia de las rocas. La zona de ruptura tiene una superficie generalmente bien definida denominada plano de falla y su formación va acompañada de un deslizamiento de las rocas tangencial a este plano. FRACTURAS EN LAS ROCAS CON DESPLAZAMIENTO. Con desplazamiento derecho entre las Placa Norteamericana y la Placa del Pacífico. Este sistema tiene una longitud de aproximadamente 1.287 km y corta a través de California, Estados Unidos, y de Baja California en México. El sistema está compuesto de numerosas fallas o segmentos.
  • 21. Elementos de una fallaElementos de una fallaElementos de una fallaElementos de una falla •Plano de falla: Plano o superficie a lo largo de la cual se desplazan los bloques que se separan en la falla. Con frecuencia el plano de falla presenta estrías, que se originan por el rozamiento de los dos bloques. •Labio hundido: También llamado Bloque Inferior, es el bloque que queda por debajo del plano de falla. Labio levantado: También llamado Bloque Superior, es el bloque que queda por encima del plano de falla. Bloque Superior Bloque Inferior
  • 22. Fuerza de compresión horizontal predominante. aprox 30º Tipos de falla:Tipos de falla:Tipos de falla:Tipos de falla: I.I.I.I.---- ClasificaciClasificaciClasificaciClasificacióóóón segn segn segn segúúúún la naturaleza del movimienton la naturaleza del movimienton la naturaleza del movimienton la naturaleza del movimiento Falla inversaFalla inversaFalla inversaFalla inversa. Este tipo de fallas se genera por compresión horizontal. El movimiento es preferentemente horizontal y el plano de falla tiene típicamente un ángulo de 30 grados respecto a la horizontal. El bloque de techo se encuentra sobre el bloque de piso. Cuando las fallas inversas presentan un manteo inferior a 45º, estas pasan a tomar el nombre de cabalgamientocabalgamientocabalgamientocabalgamiento. Labio superior ha ascendido respecto al labio inferior.
  • 23. En la Región Atacama (Chile) se puede detectar altas cantidades de fallas a causa de la ubicación geotectónica de la región y del país. Foto: Sector Qda. Carrizalillo, Qda Descubridora. Formación Cerrillos (inferior). Desplazamiento de estratos (rocas clásticas y volcánicas). Falla inversa con alrededor de 10 metros de desplazamiento
  • 24. La falla (Falla inversa) en este sector tiene un rumbo este - oeste. Foto W. Griem (2002)
  • 25. Falla normal. Este tipo de fallas se generan por tensión horizontal. El movimiento es predominantemente vertical respecto al plano de falla, el cual típicamente tiene un ángulo de 60 grados respecto a la horizontal. Esfuerzo de tensión Aprox 60º bloque de techo hacia abajo bloque de piso
  • 26. Fallas normales son un producto de fuerzas extensionales, fallas inversas un producto de fuerzas de compresión. Idea para diferenciar entre falla normal e inversa: Una falla normal produce un "espacio". Se puede definir un sondeo vertical sin encontrar un piso (o techo) de referencia. Una falla inversa produce una "duplicación": Se puede definir un sondeo vertical para encontrar el mismo piso (o techo) de referencia dos veces.
  • 27. La palabra antitetica indica que la falla y los estratos se inclinan hacia los direcciónes opuestos. Homotetica significa, que los estratos y la falla tienen la misma dirección de inclinación.
  • 28. II.- Según la relación de capas cortadas a.- De rumbo o isorumbadas: Rumbo de la falla paralelo al rumbo de las capas b.- De buzamiento u ortogonales: Rumbo de la falla perpendicular a rumbo de las capas
  • 29. c.- Oblicuas: Rumbo de la falla forma un ángulo diferente a 0º y 90 º, con el rumbo de las capas. III.- Según la magnitud de buzamiento a.- Buzamiento altos (β) > 45º b.- Buzamientos bajos (β) < 45º
  • 30. IV.- Según la dirección del movimiento a.- Con desplazamiento de rumbo La imagen corresponde a la famosa Falla de San Andréss. En este caso decimos que es de rumbo (u horizontal) porque los bloques no se desplazan vertical sino horizontalmente, manteniéndose al mismo nivel. En este caso es un res un res un res un ríííío el que revela lao el que revela lao el que revela lao el que revela la fallafallafallafalla. El río viene del lado este (parte inferior derecha), y luego corre a lo largo de la línea de falla por varios cientos de metros, para finalmente continuar su rumbo hacia el lado oeste (parte media izquierda).
  • 31. Existen principalmente dos tipos de fallas con un desplazamiento horizontal: Fallas con un sentido del movimiento sinistral (contra reloj) y fallas con un sentido del desplazamiento dextral (sentido del reloj).
  • 32. b.- Con desplazamiento de buzamiento Fallas con Desplazamiento Vertical : Entre el grupo de las fallas verticales se puede distinguir fallas normales y fallas inversas. c.- Con desplazamiento oblicuo
  • 33. Se observa doblez pero no fractura. Roca de comportamiento plástico o la roca todavía no estaba bien consolidada cuando ocurrió el movimiento Otra posibilidad es que las rocas como éstas, compuestas por material muy fino (limoso a arcilloso) no se comportan de igual forma que una roca de material grueso, sino que responden a los esfuerzos de una forma mresponden a los esfuerzos de una forma mresponden a los esfuerzos de una forma mresponden a los esfuerzos de una forma máááássss eleleleláááásticasticasticastica, formando pliegues en vez de fracturas.
  • 34. Brechas de falla: Brechas de fallas permiten también un reconocimiento bien seguro de una falla. Las brechas de falla rellenan espacios entre 5 cms hasta algunos metros. Algunas veces son semi - blanda, pero también pueden ser compactadas. Los clastos son angulares, monomictos y de diferentes tamaños. Fotos: Wolfgang Griem (2002)
  • 35. Algunas veces las rocas en la zona de falla se rompen y se quiebran, para formar una brecha tectónica o brecha de falla. Brechas de fallas normalmente muestran una dureza menor que las rocas no afectadas. Por eso morfológicamente una brecha de falla se ve como depresión.
  • 36. Estrías de falla: Una de los indicadores más confiables de detectar una falla tectónica en terreno son las estrías, que se forman a causa del movimiento relativa en las rocas. Sector Mina escuela de la Universidad de Atacama (2002)
  • 37.
  • 38. Las fallas muchas veces no afloran a la superficie porque la zona de falla es más blanda que las rocas alrededores. La erosión entonces afecta los sectores de la falla más que las otras partes de la zona. La zona de falla se ve como un valle con un relleno de rocas sueltas (como arena y gravas) cuales cubren el fondo del valle.
  • 39. Desarollo de un Graben Tectónico Un graben tectónico (fosa tectónica) tiene su origen a fuerzas extensionales, cuales producen dos fallas paralelas con un sector central, que se hunde. Casi nunca en la naturaleza se encuentra este desplazamento en la morfología, porque la erosión rapidamente va a destruir este diferencia de niveles: Significa la erosión afecta mas fuerte los flancos elevados y la fosa se rellenará rapidamente con depósitos aluviales.
  • 40. Pliegues: Plegamiento es un producto de una deformación plástica, es decir una deformación sin fracturamiento. Las dimensiones pueden ser en milímetros hasta kilómetros. Las fuerzas provocan una deformación plástica no reversible. Esto tipo de deformación ocurre en algunas tipos rocas principalmente debido al metamorfismo.
  • 41. En las rocas sedimentarias, los elementos de carácter horizontal como los estratos quedan curvados y en las rocas metamórficas la esquistosidad queda curvada. Anticlinal Los pliegues se originan por esfuerzos de compresión sobre las rocas que no llegan a romperlas
  • 42. Fuerzas verticales, como resultado del levantamiento debido al fenómeno de subducciónn, en la que se levantan las cordillerass o relieves de plegamiento. Fuerzas laterales, originados por la propia interacción de las placasa (convergencia)
  • 43. Eje del Pliegue Con rumbo paralelo a la estructura. El eje puede ser inclinado. (En el ejemplo abajo se ve horizontal). Plano Axial contiene al eje del pliegue La Charnela de un pliegue es el punto más curvado ("La curva"). La cresta el punto más elevado. Muchas veces los dos marcan al mismo punto. Declive: eje inclinado
  • 44. Anticlinal: a) El eje es un eje de símetría b) los dos lados del anticlinal muestran direcciones (de inclinación) diferentes. c) los estratos se inclinan siempre hacia los flancos. d) en el centro la pendiente es pequeña o cero (estratos horizontales) e) del centro hacia los flancos la inclinación aumenta. f) en el centro (nucleo) afloran los estratos más antiguos en los flancos los más jovenes.
  • 45. Sector El Escorial / Qda. Paipote, III. Región / Chile (Foto W.Griem 1999, 2005)
  • 46. Sinclinal a) Su eje es de símetría b) los dos lados del sinclinal muestran direcciones (de inclinación) diferentes c) los estratos se inclinan siempre hacia el nucleo. d) en el centro la pendiente es pequeña o cero (estratos horizontales) e) del centro hacia los flancos la pendiente aumenta. f) en el centro (nucleo) afloran los estratos más jóvenes en los flancos los más antiguos.
  • 47. El mismo sector, un pequeño sinclinal forma parte del gran pliegue Foto en grande Foto: Sector El Escorial en la Quebrada Paipote, Región Atacama, Chile: Un gran anticlinorio en calizas y margas jurásicas. (Foto W. Griem; 2005)
  • 48.
  • 49. Los estratos más blandos se erosionan más rápidos. Por tanto los valles y quebradas se forman a lo largo de ellos.
  • 50. Otro ejemplo del plegamiento en rocas metamórficas de la cordillera de la costa en la Región Atacama (Chile). Los esquistos muestran un fuerte plegamiento - el eje en este ejemplo es casi horizontal (lápiz en el centro - abajo) Foto: Pliegues en rocas metamórficas - Cordillera de la costa entre Flamenco y Chañaral; Foto W. Griem (2005; K7853) Foto en grande
  • 51. Foliación: Exclusivamente de las rocas metamórficas, señalando la orientación de los minerales, producto de los cambios de presión y temperatura. a) Foliaciones primarias Tienen su origen antes de la litificación, es dicir durante la deposición. Ejemplos: Estratos, Flujo magmatico. b)Foliaciones secundarias Tienen su origen despues de la litificación. Todos los planos se han formado a causa de las altas presiones y btemperaturas.
  • 52. Estratificación: Disposición de la roca sedimentaría. Término que se aplica para separar dos litologías diferentes o la misma litología depositadas en periodos distintos. Capas de diferentes materiales hechas por procesos de deposición. Generalmente los estratos inferiores muestran una edad mayor como los estratos superiores. Aplicado a rocas sedimentarias
  • 53. Diques: Diques son estructuras tabulares de origen magmático. Las rocas de diques pertenecen al grupo de rocas intrúsivas o hipabisales. •Edad menor que en la roca donde encajan •Pueden llegar hasta alturas de 200 m, pero lo normal es 0.5m a 6 m. •tienen un origen magmático intrusivo (subvolcanico o hipabisal) • Diques sirven como testigo de una fase tectónica expansiva. Pero tambien se incrustan en una forma paralela de estratos (sí el campo tectónico es permite). Estos diques se llama sills.
  • 54.
  • 55. Cabalgamientos son grandes planos de fallas horizontales cuales muestran un movimiento horizontal. Generalmente no es tan fácil para detectar esos tipos de estructuras grandes. Común son cabalgamientos en las regiones donde se conocen altas fuerzas compresivas (por ejemplo durante el choque de dos continentes. Estos movimientos (desplazamientos) pueden alcanzar algunos kilómetros.
  • 56. Autoctono: Rocas que se formaron en el lugar mismo. Aloctono : Rocas que se formaron en otros sectores, y por fuerzas tectónicas se desplazaron. Ttambien se puede llamar manto tectónico (nunca solamente manto!).
  • 57. Cronología de estructuras geológicas: Estructuras tectónicas como fallas, diaclasas y diques marcan edades (relativos) de su origen. El principio es muy simple: 1. Cada estructura tectónica es más joven que la la roca donde encaja. Es decir: las fallas, diaclasas, vetas, y diques en una roca siempre tienen una edad menor como la roca. 2. Una estructura tectónica joven puede cortar una estructura antiagua. Es decir: la genesis de un elemento tectónico afecta a las estructuras tectónicas antiguas.
  • 58.
  • 59. Factores relacionados con las discontinuidades: 1.- Orientación (rumbo y buzamiento) 2.- Espaciamiento (inverso de la frecuencia) 3.- Persistencia: Es un factor difícil de medir y está referido a la continuidad del la discontinuidad en el macizo. Si una diaclasa no es 100 % persistente, difícilmente la falla ocurrirá a través de ese plano.
  • 60. 4.- Abertura: ancho de la fractura 5.- Relleno: El relleno dentro de las discontinuidades, puede ser arcilla, arena, o mezcla de varios tipos de suelos. La resistencia de la discontinuidad estará determinada por el tipo de suelo de relleno. 6.- Forma de la discontinuidad y rugosidad. La forma puede ser: Plana, ondulada, escalonada. La rugosidad, está asociada a la fricción. 7.- RQD: Roca Quality Design (Indice de la calidad de la roca) 100. _ 10__ rotadaLongtitud cmnúcleosdeLongitud RQD ∑ ≥ = 100. _ __ Re% rotadaLongitud recuperadonúcleoLongitud cuperación ∑=
  • 61. Ejemplo: Diámetro Mínimo para el RQD es de 50 mm.
  • 62.
  • 63.
  • 64.
  • 65.
  • 68. Túneles: Eje de portales Perpendicular al eje de los túneles. Buzamiento de los portales definidos por la pendiente del terreno natural
  • 69. Rumbo del túnel Rumbo del portal Rumbo del portal Norte magnético
  • 70. Evaluar la estabilidad de los portales es evaluara la estabilidad del terreno natural. Si es inestable o factores de seguridad muy bajos, entonces se debe anclar. Para la seguridad de los hastíales y techo: Concreto proyectado, pernos y costillas
  • 71. Ubicación del túnel respecto a las capas: • Eje del túnel paralelo al eje del anticlinal. • Ambos hastíales son cinemáticamente estables. • Rumbos de las capas perpendiculares al rumbo de los portales. • Rumbo de las capas paralelo al eje del túnel. •Se debe evitar construir el túnel paralelo al eje del anticlinal. • Siempre existirá agua en el túnel • Aumentará la permeabilidad. (permeabilidad secundaria: Flujo a través de discontinuidades y grietas)
  • 72. No hay problemas por filtraciones, si la capa impermeable está sin fisuras. • Eje túnel paralelo al eje del sinclinal • Rumbo de capas paralelo al eje del túnel • Rumbo de capas perpendicular al rumbo de portales. • Ambos hastíales son cinematicamente inestables. • Posible zonas de grietas en la zona más baja y de menor resistencia del sinclinal.
  • 73. Norma: No orientar él túnel paralelo a ejes de anticlinales o sinclinales. • Túnel ubicado en suelo estratificado con capas horizontales (infinitos rumbos para las capas) • Los hastíales son cinemáticamente estables. • El problema puede ser fallas flexulares de algunos estratos débiles. • Otro problema es el hacer el avance con la presencia de distintos materiales. •Rumbo del túnel perpendicular a rumbo de las capas • Rumbo de las capas paralelo al rumbo de los portales. • Portal sur cinematicamente inestable. • Portal norte cinematicamente estable aunque pueden existir problemas de volcamientos de capas. • Frente de excavación del sur cinematicamente inestable • Frente de excavación del norte cinematicamente estable • Hastíales estables. •Problemas de avance en distintos materiales.
  • 74. • Rumbo del túnel no coincide con rumbo de capas. • Hastial con frente de exposición al oeste es cinematicamente inestable. • Hastial con frente de exposición al este cinematicamente estable. • Portal del sur cinematicamente inestable. • Portal del norte cinematicamente estable. Pueden existir problemas de volcamiento. • Frente de excavación del sur puede tener problemas de deslizamientos de capas.
  • 76. Tiene declive Caso 1: Anticlinal (declive horizontal) Hastíales, frente de excavación, portales, son: cinematicamente estables. Caso 2: Portales y frentes de excavación pueden tener problemas de volcamiento. Pero son cinematicamente estables. La presión en el túnel disminuye en las entradas e incrementa en el centro. Caso 3: Las mayores presiones en el túnel están en la entrada y disminuyen en el centro Antes de llegar al plano del eje del túnel, el hastial con frente de disposición al oeste es cinematicamente inestable. Luego el hastial con frente de exposición al este es C.I
  • 77. Tiene declive Caso 1: Ayuda aliviar las presiones en el revestimiento. Caso 4: Ubicación del túnel no favorece la presión sobre el revestimiento. Hastíales C.I Frente de excavación del sur C.I
  • 78. Caso 1: • La presión vertical sobre el revestimiento tiende a aliviar. • El agua tiende a escurrir hacia los lados. • En esa zona de ubicación los estratos superiores pueden estar agrietados. Caso 2: • La presión sobre el revestimiento tiende a aumentar. • El agua tiende a escurrir hacia los túneles. • Pueden existir grietas en la parte más curvada del sinclinal. Caso 3: El túnel se ubica en uno de los flancos del anticlinal.
  • 79. Túneles en ladera: •Estratificación Favorable. • Si la roca es resistente la ubicación del túnel es favorable y el túnel será estable. • Estratificación es desfavorable para la ubicación del túnel. Buzamiento en el sentido de la ladera. • Construcción inestable.
  • 80. • Estratificación favorable. • Buzamiento de capas contrario a la inclinación de la ladera. • Si la roca es poco meteorizada el túnel es estable. • Condición ideal para ubicar el túnel. • Se observa una serie de fisuras en la roca. • Probablemente la roca está fuertemente meteorizada. • Condición muy desfavorable para ubicar el túnel.
  • 81.
  • 82.
  • 83.
  • 84.
  • 85. Buzamiento horizontal Buzamiento hacia el sur Buzamiento vertical • En los tres casos el revestimiento experimenta presiones verticales más o menos uniforme. Buzamiento hacia el oeste Buzamiento vertical Buzamiento hacia el este afectando el frente de excavación. Caso 4: Concentración de esfuerzos en el hastial del este. Caso 5: Concentración de esfuerzos en el techo. Caso 6: Concentración de esfuerzos en parte del techo y hastial del oeste.
  • 86. Caso 1: Caso más desfavorable para su ubicación Caso 2: Ubicación más favorable para el túnel Caso 3: Más favorable que el caso 1 Caso 4: Más favorable que el caso 1 Caso 5: Favorable como el caso 2 Caso 6: Más desfavorable que el caso 4
  • 87. Comentarios: Sea la falla activa o inactiva, en la zona fallada el terreno suele estar fracturado y ser inestable. Se pueden encontrar fuertes caudales como el caso de un sinclinal. También algunas veces, el espacio entre los labios de la falla, está relleno de roca triturada del tamaño de granos de arena, que tiene la tendencia a fluir en el túnel. Si el túnel está emplazado por debajo del NF, el túnel puede ser invadido por una especie de suspensión de arena.
  • 88. Caso 3: Si existe filtraciones a través de la arenisca, el delgado espesor de lutita en techo puede sufrir filtraciones. Condiciones hidrogeológicas Caso 1: Si la roca es sana las filtraciones serán pequeñas hacia el túnel. La simbología de la roca es de caliza. Caso 2: Alternancia de estratos permeables (arenisca) e impermeables. Si existe circulación de aguas a través de arenisca altamente meteorizadas, puede ser una condición peligrosa, cuando el frente de excavación alcance esa situación. Caso 4: A través de la s betas en la roca, pueden circular flujos de agua.
  • 89. Arenisca Lutita Presión del agua en la arenisca, lavo la lutita y luego dreno la arenisca
  • 90. Modificación del alineamiento o rasante del túnel para evitar zonas de rocas débiles Roca débil o suelo Roca débil o suelo
  • 91. Caso 1: Apoyo de presa en caliza. Filtraciones a través de la renisca Caso 2: Apoyo de presa en roca débil y filtraciones a través de la arenisca Caso 3: Presa fundada en suelo o roca débil.
  • 92. Eje de presa Caso 1: • Estribos cinematicamente estables • Filtraciones a través de los estratos de arenisca • Capas con infinitos rumbos Caso 2: • Eje de la presa paralelo al rumbo de capas • Estribos cinematicamente estables • Filtraciones a través de la arenisca
  • 93. • Condición favorable al deslizamiento • Condición más desfavorable para una presa en arco. • Filtraciones a través de la arenisca
  • 94. Caso 4: • Puede existir volcamiento por empuje del agua • Eje de presa paralelo al rumbo de capas • La lutita puede evitar las filtraciones (es una barrera) • Estribos estables Caso 5: • Mayor seguridad que el caso 4 • Eje de presa perpendicular al rumbo de capas • No existe ninguna capa impermeable que evite filtraciones
  • 95. • Filtraciones en el estribo izquierdo • Estribo izquierdo cinematicamente inestable. • Estribo derecho C.E
  • 96. Perry: Las cargas que ejerce el terreno sobre el sostenimiento del túnel, son el resultado: De la interacción: Estado de solicitación Propiedades geomecánicas del sitio El método de construcción Tipo de sostenimiento Masa de roca no favorable Mayores esfuerzos Construcción más cuidadosa Sostenimient o más costoso
  • 97. Posibles funciones que cumplen los sostenimientos: 1.- Evitar caídas de bloques de roca del techo o pared 2.- Sostener el peso de roca con deformaciones excesivas alrededor del túnel. Roca inestable Roca autoestable 3.- Evitar desplazamientos excesivos del perímetro 4.- El estrato de caliza se trasforma en sostenimiento de los anclajes
  • 98. Teorías empíricas que determinar la cargas sobre el sostenimiento de los túneles: Teoría de Ritter (1979): • Presión actuante sobre el techo de un túnel independiente de la profundidad. • La carga total viene dado por el volumen comprendido en la parábola. • La carga total la disminuye la resistencia a la tracción (cohesión) c que actúa perpendicular a la superficie de la parábola.             −             ⋅ ⋅⋅= γ γ γ C C B BP 48 2 γ C B Hp ⋅ = 16 2 P: Carga total B: Ancho del túnel C: Cohesión Hp: Altura de la parábola γ : Peso unitario del terreno. Fuerzas cohesivas que disminuyen la carga sobre el techo.
  • 99. Teoría de Engesser (1882): Cúpula formada por un arco de círculo que delimita el suelo actuante en el sostenimiento. ( )( )      ⋅            −+      ⋅⋅+⋅= 2cot 2 45tan 6 tan 2 φφφ γγσ anbxv ( ) BxHb t +      −⋅+⋅= 2 45tan2 φ hxHp += φtan25.0 ⋅⋅= bh σv : Esfuerzo vertical sobre el sostenimiento x: Parámetro empírico Ht: Altura del túnel φ: Angulo de fricción Hp: Altura de carga
  • 100. Teoría de Willmann (1911): Masa rocosa sujeto a deformaciones elásticas debido a las cargas de compresión que el han transmitido los estratos superiores durante el proceso de formación La energía acumulada en ese material se liberará debido a la abertura. En la zona alrededor las tensiones internas se reducen, como también la cohesión, quedando el material incoherente sujeto a la gravedad Esa zona afectada, se considera aislado y es lo que produce el empuje de la montaña sobre el sostenimiento.
  • 102. Teoría de Kommerell (1912) • Carga no directamente proporcional al revestimiento. La altura de la roca perturbada, se estima: k e Hp ⋅=100 Hp: Altura por encima del soporte de la roca perturbada. e: Deflexión del sostenimiento. K: Coeficiente de ablandamiento. Varía entre 1 % y 15%, pasando de suelos granulares a rocas competentes. Para el caso de un elipse, la carga total se determina: k e BP ⋅⋅⋅⋅= 100γπ Elipse
  • 103. Teoría de Bierbaumer (1913) • El sostenimiento es cargado por un volumen de terreno delimitado por una parábola. HyHp ⋅=                       −⋅⋅+       −⋅⋅ −= 2 45tan2 2 45tantan 1 2 φ φφ HtB H y Hp es función de la cobertura del túnel. y: Parámetro relacionado con la cobertura. Cobertura del túnel
  • 104. Teoría de terzaghi (1925 - 1946): Efecto de arqueo
  • 105. La cedencia de una ranura puede asimilarse a la cedencia del techo de un túnel, por el efecto de las cargas actuantes sobre él. simula las condiciones de soporte no rígido en las paredes verticales del túnel. Para ello consideró cuñas de deslizamientos que se mueven hacia abajo y hacia el vacío. Si el techo se deja sin soporte (lo que equivale a dejar la ranura abierta) se llegará a regenerar la presión sobre él, por lo menos parcialmente; se formarán cuñas de material desprendido que se cae y que van siendo mayores según el tiempo que pasa.
  • 106. • Considera la teoría del efecto de arco •Trata la distribución de esfuerzos en un soporte horizontal en un medio arenoso de desciende hacia el techo del túnel. Medio arenoso que desciende hacia el techo Ensayos de arqueamiento, determinó que el descenso del soporte horizontal, no afecta el estado de esfuerzos en la arena más allá de una altura de 5B por encima del soporte Techo del túnel
  • 107. Teorías en que se supone que las secciones verticales bd y ca, que pasan por los extremos de la faja de cedencia son superficies de deslizamiento y que la presión sobre la frontera cedente es igual a la diferencia entre el peso total de la masa de arena colocada sobre esa frontera y la resistencia friccionante desarrollada a lo largo de las superficies de fluencia. Superficies de deslizamientos Frontera cedente Presión sobre la frontera cedente = Peso total de la masa de arena colocada sobre esa frontera menos resistencia friccionante desarrollada a lo largo de las superficies de fluencia.
  • 108. ( ) dzvKdzcvBvdvBdzB ⋅⋅⋅⋅+⋅⋅+⋅⋅−+⋅⋅=⋅⋅⋅ φσσσσγ tan22222 B c B K v dz vd −=⋅⋅+ γφσ σ tan       +⋅⋅⋅= ∫∫ ⋅−⋅− CdzeQev dzPdzP σ φtan⋅= B K P B c Q −= γ
  • 109. ( ) ( )       +⋅⋅      −⋅= ∫ ⋅⋅⋅⋅− Cdze B c ev B Kz B Kz φφ γσ tantan ( ) φ φ γ σ tan tan ⋅⋅− ⋅+ ⋅       −⋅ = B Kz eC K B c B v si z=0 σv = q, por tanto: ( ) ( )B zK B zK eqe K B c B v ⋅⋅−⋅⋅− ⋅+    −⋅ ⋅       − = φφ φ γ σ tantan 1 tan Si el suelo es puramente friccionante, resulta: ( ) ( ) ( )B zK B zK eqe K B v ⋅⋅−⋅⋅− ⋅+    −⋅ ⋅ = φφ φ γ σ tantan 1 tan si q=0 ( ) ( )     −⋅ ⋅ = ⋅⋅− B zK e K B v φ φ γ σ tan 1 tan Cuando z tiende a infinito: ( ) φ γ σ tan⋅ = K B v Ec 11
  • 110. La ec. 11, corresponde a un valor constante., Comportamiento asintótico al valor constante anterior. ( ) φ γ σ tan⋅ = K B v Si en la ec. 11, para fines prácticos se toma φ = 30º K=1 σv=2B.γ. Significa que la presión que se ejerce sobre la zona cedente es únicamente la correspondiente a una columna de arena de altura 2B ó de altura igual a su ancho. Pero por otra parte, los datos de la observación experimental en arenas han mostrado: K aumenta des de 1, muy cerca del centro de la frontera que cede hasta 1.5 en una elevación de (2B) sobre ese punto. presión vertical dentro de la arena ya no sigue la conocida ley lineal (11)
  • 111. A elevaciones mayores que 5B aproximadamente, la cedencia de la frontera ceda ya no influye en el estado de esfuerzos de la arena. S,r Por encima de esta frontera la arena no se afecta Altura donde se moviliza la resistencia al esfuerzo cortante en bc y da
  • 112. Masa de arena por encima de z2 actuará como una sobre carga ( )      ⋅⋅−     ⋅⋅− ⋅⋅+         −⋅ ⋅ = B z K B z K eze K B v 22 tan 1 tan 1 tan φφ γ φ γ σ 12 la profundidad a lo largo de la cual no existen esfuerzos cortantes en las superficies verticales de deslizamiento q = γ.z1
  • 113. Observaciones respecto a las ecuaciones: • Si el estrato de arena es de gran espesor • Si φ = 40º y K =1, z1 = 4B, la presión en z1 varia linealmente en esa profundidad, pero por debajo de ella la presión variará según la ec. 12 y disminuye cuando la profundidad incrementa acercándose al valor de la ec. 11. ( ) φ γ σ tan⋅ = K B v (11) • La teoría indica que a una profundidad de más de 8B, la influencia del peso de la arena en el espesor z1 ya es despreciable, pues a tal profundidad el valor de σv ya se acerca al valor constante de σv. • A una elevación de más de 4B ó 6B sobre el centro de la zona cedente, la presión sobre tal zona ya no se ve influenciada por el estado de esfuerzos prevalecientes en las capas superiores de la arena. ( )      ⋅⋅−     ⋅⋅− ⋅⋅+         −⋅ ⋅ = B z K B z K eze K B v 22 tan 1 tan 1 tan φφ γ φ γ σ Presión por debajo de Z1 esfuerzo sobre la frontera cedente
  • 114. Explicó de tal manera como la anchura efectiva del terreno que desciende con el soporte, resulta igual (B+Ht). La carga vertical sobre el soporte del techo del túnel, terzaghi indica que depende de: De las deformaciones permitidas por el soporte al terreno contenido dentro de la zona arqueada. Terzaghi, cuantifica el valor de Hp para nueve clases de roca.
  • 115. Método de Protodyakonov: • Teoría fundamentada en el efecto de arco. • La carga actuante sobre el túnel está contenida dentro de una parábola. • El terreno externo a la parábola se autosostiene gracias al desarrollo del efecto del arco. 3 2 _ Hpb parabolaArea ⋅⋅ = f b Hp ⋅ = 2 f b v ⋅ ⋅ = 3 γ σ       −⋅⋅+= 2 45tan2 φHtBb b Presión vertical sobre el techo.
  • 116. Grado de resistencia Tipo de roca o suelo γ ton/m2 σc kg/cm2 F Muy Alto Granitos masivos, cuarcitas o basaltos sanos y, en general, rocas duras, sanas y muy resistentes. 2.80 a 3 2000 20 Muy alto Granitos sólidos, pórfidos cuarzosos, pizarras silicosas, areniscas y calizas altamente resistentes. 2.60 a 2.70 1500 15 Alto Granito y formaciones similares, Caliza y arenisca muy resistente, conglomerados muy resistentes. 2.50 a 2.60 1000 10 Alto Caliza, granito meteorizado, arenisca sólida, mármoles, piritas. 2.50 800 8 Moderadament e alto Arenisca normales. 2.40 600 6 Moderadament e alto Pizarras. 2.30 500 5
  • 117. Grado de resistencia Tipo de roca o suelo γ ton/m2 σc kg/cm2 F Medio Lutitas. Arenisca y calizas de baja resistencia. Conglomerados no muy duros. 2.40 a 2.80 400 4 Medio Esquisto y pizarras. Mármol denso. 2.40 a 2.80 300 3 Moderadament e bajo Esquisto fracturado, Caliza fracturada. Areniscas en bloques, grava cementada. Suelo duro. 2.20 a 2.60 200 150 2 1.5 Moderadament e bajo Gravas. Lutitas y pizarras fragmentadas. Depósitos de gravas densas. Arcillas duras. 2 - 1.5 Bajo Arcilla firme. Suelos arcillosos. 1.7 a 2 - 1 Bajo Loes. Formaciones de arena y grava. Suelos arenosos arcillosos o limo arcillosos. 1.7 a 2 - 0.8 Suelos Suelos con vegetación. Turbas. Arenas húmedas. 1.6 a 1.9 - 0.6 Suelos granulares Arenas y gravas. 1.4 a 1.6 - 0.5 Suelos plásticos Limos y arcillas blandos. - - 0.3
