Selección de equipos
 Procedimiento:
 Determinar la producción requerida
 Tasas anuales que deben convertirse a tasas diarias
 Considera mineral y estéril
 Determinar alcance o recorridos de transporte
 Distancias y pendientes a recorrer
 Calcular tiempo de ciclo
 Componente fija (cargar, girar, descargar, …) y
componente variables (transporte)
 Calcular capacidad
 tasa de prod. = cap. x (no. de ciclos / u. tiempo)
 productiv. = tasa de prod. x factores de eficiencia
 Iterar para mejorar la productividad
 Calcular el tamaño de la flota de equipos
 Economía de escala vs. flexibilidad
 Depende de disponibilidad (enfoque probabilístico)
 Iterar para reducir costos de capital y de operación
EXPLOTACIÓN DE MINAS – UNIVERSIDAD DE CHILE

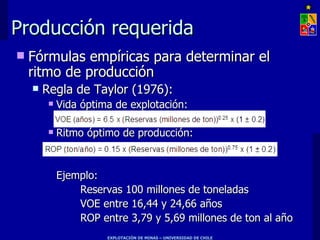

Producción requerida
 Fórmulas empíricas para determinar el
ritmo de producción
 Regla de Taylor (1976):
 Vida óptima de explotación:

 Ritmo óptimo de producción:

Ejemplo:
Reservas 100 millones de toneladas
VOE entre 16,44 y 24,66 años
ROP entre 3,79 y 5,69 millones de ton al año

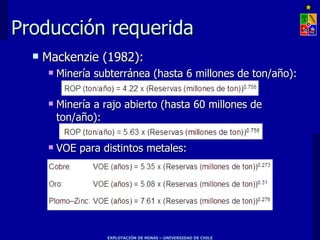

 Mackenzie (1982):
 Minería subterránea (hasta 6 millones de ton/año):

 Minería a rajo abierto (hasta 60 millones de
ton/año):

 VOE para distintos metales:


 López-Jimeno (1988):

 Comentarios:
 Fórmulas pueden usarse a modo referencial
 Ritmos de producción se verán modificados por:
 Ley media
 Sobrecarga a remover
 Recuperaciones metalúrgicas
 Leyes de concentrados
 Otros
 Decisión estratégica de la empresa

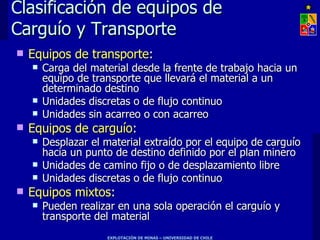

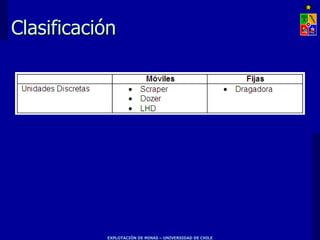

Clasificación de equipos de
Carguío y Transporte
 Equipos de transporte:
 Carga del material desde la frente de trabajo hacia un
equipo de transporte que llevará el material a un
determinado destino
 Unidades discretas o de flujo continuo
 Unidades sin acarreo o con acarreo
 Equipos de carguío:
 Desplazar el material extraído por el equipo de carguío
hacia un punto de destino definido por el plan minero
 Unidades de camino fijo o de desplazamiento libre
 Unidades discretas o de flujo continuo
 Equipos mixtos:
 Pueden realizar en una sola operación el carguío y
transporte del material

Conceptos de desglose del
tiempo

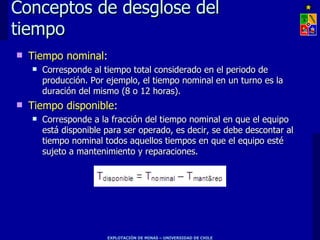

 Tiempo nominal:
 Corresponde al tiempo total considerado en el periodo de
producción. Por ejemplo, el tiempo nominal en un turno es la
duración del mismo (8 o 12 horas).
 Tiempo disponible:
 Corresponde a la fracción del tiempo nominal en que el equipo
está disponible para ser operado, es decir, se debe descontar al
tiempo nominal todos aquellos tiempos en que el equipo esté
sujeto a mantenimiento y reparaciones.


Conceptos de desglose del
tiempo

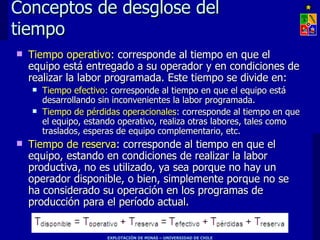

 Tiempo operativo: corresponde al tiempo en que el
equipo está entregado a su operador y en condiciones de
realizar la labor programada. Este tiempo se divide en:
 Tiempo efectivo: corresponde al tiempo en que el equipo está
desarrollando sin inconvenientes la labor programada.
 Tiempo de pérdidas operacionales: corresponde al tiempo en que
el equipo, estando operativo, realiza otras labores, tales como
traslados, esperas de equipo complementario, etc.
 Tiempo de reserva: corresponde al tiempo en que el
equipo, estando en condiciones de realizar la labor
productiva, no es utilizado, ya sea porque no hay un
operador disponible, o bien, simplemente porque no se
ha considerado su operación en los programas de
producción para el período actual.

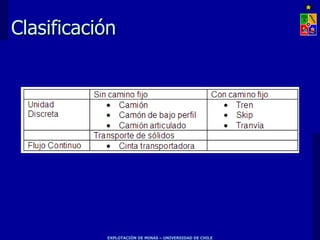

Clasificación

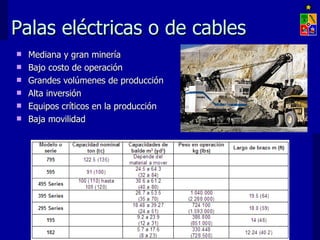

Palas eléctricas o de cables
 Mediana y gran minería
 Bajo costo de operación
 Grandes volúmenes de producción
 Alta inversión
 Equipos críticos en la producción
 Baja movilidad

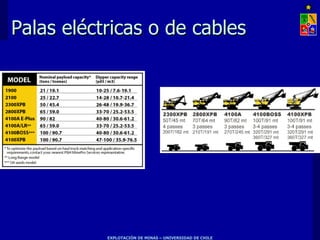

Palas eléctricas o de cables

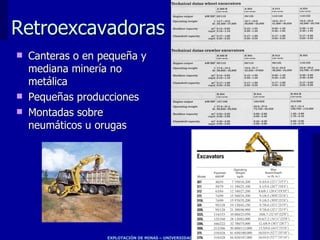

Retroexcavadoras
 Canteras o en pequeña y
mediana minería no
metálica
 Pequeñas producciones
 Montadas sobre
neumáticos u orugas


Pala hidráulica
 Mayor movilidad
 Menor inversión que pala
eléctrica
 Costo operacional levemente
mayor
 Baldes hasta 30 yd3
 Cuchara frontal o inversa

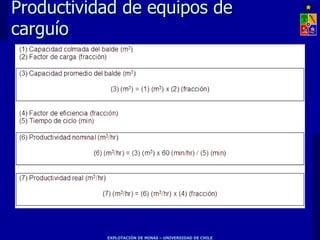

Productividad de equipos de
carguío


Productividad de equipos de
carguío

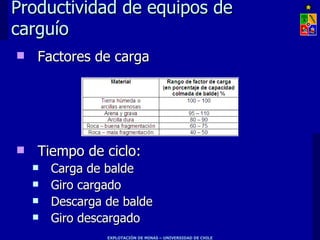

 Factores de carga

 Tiempo de ciclo:
 Carga de balde
 Giro cargado
 Descarga de balde
 Giro descargado

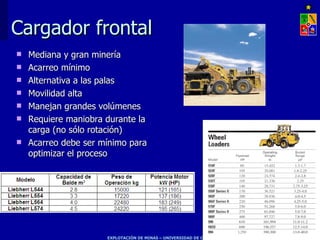

Cargador frontal
 Mediana y gran minería
 Acarreo mínimo
 Alternativa a las palas
 Movilidad alta
 Manejan grandes volúmenes
 Requiere maniobra durante la
carga (no sólo rotación)
 Acarreo debe ser mínimo para
optimizar el proceso

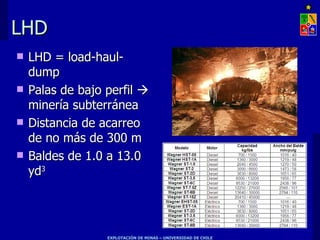

LHD
 LHD = load-haul-
dump
 Palas de bajo perfil 
minería subterránea
 Distancia de acarreo
de no más de 300 m
 Baldes de 1.0 a 13.0
yd3


Cálculo de productividad

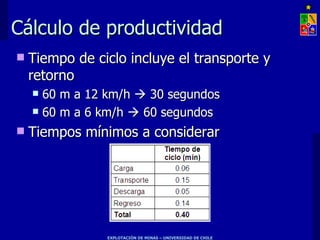

 Tiempo de ciclo incluye el transporte y
retorno
 60 m a 12 km/h  30 segundos
 60 m a 6 km/h  60 segundos

 Tiempos mínimos a considerar

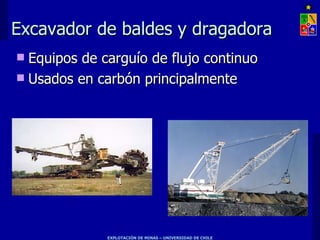

Excavador de baldes y dragadora
 Equipos de carguío de flujo continuo
 Usados en carbón principalmente

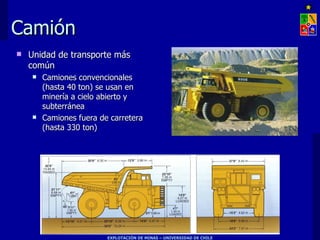

Camión
 Unidad de transporte más
común
 Camiones convencionales
(hasta 40 ton) se usan en
minería a cielo abierto y
subterránea
 Camiones fuera de carretera
(hasta 330 ton)

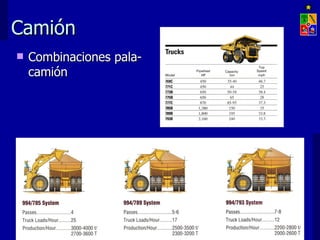

Camión
 Combinaciones pala-
camión

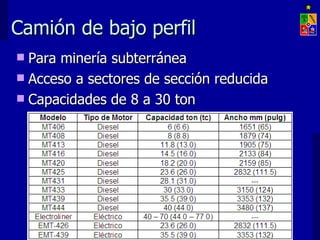

Camión de bajo perfil
 Para minería subterránea
 Acceso a sectores de sección reducida
 Capacidades de 8 a 30 ton

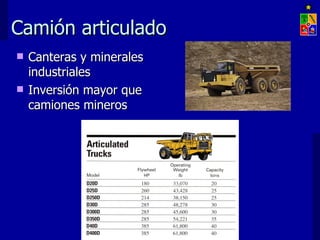

Camión articulado
 Canteras y minerales
industriales
 Inversión mayor que
camiones mineros

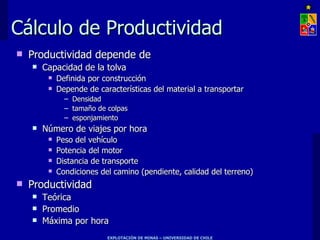

Cálculo de Productividad
 Productividad depende de
 Capacidad de la tolva
 Definida por construcción
 Depende de características del material a transportar
– Densidad
– tamaño de colpas
– esponjamiento
 Número de viajes por hora
 Peso del vehículo
 Potencia del motor
 Distancia de transporte
 Condiciones del camino (pendiente, calidad del terreno)
 Productividad
 Teórica
 Promedio
 Máxima por hora

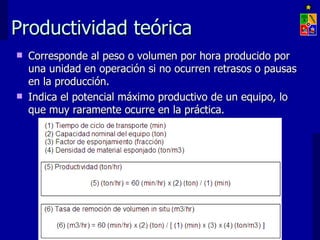

Productividad teórica
 Corresponde al peso o volumen por hora producido por
una unidad en operación si no ocurren retrasos o pausas
en la producción.
 Indica el potencial máximo productivo de un equipo, lo
que muy raramente ocurre en la práctica.

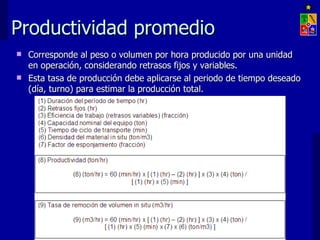

Productividad promedio
 Corresponde al peso o volumen por hora producido por una unidad
en operación, considerando retrasos fijos y variables.
 Esta tasa de producción debe aplicarse al periodo de tiempo deseado
(día, turno) para estimar la producción total.

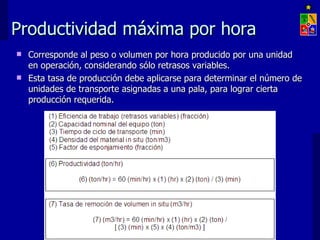

Productividad máxima por hora
 Corresponde al peso o volumen por hora producido por una unidad
en operación, considerando sólo retrasos variables.
 Esta tasa de producción debe aplicarse para determinar el número de
unidades de transporte asignadas a una pala, para lograr cierta
producción requerida.


Tiempo de ciclo

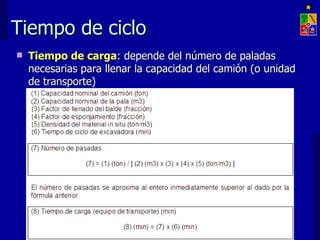

 Tiempo de carga: depende del número de paladas
necesarias para llenar la capacidad del camión (o unidad
de transporte)


Tiempo de ciclo

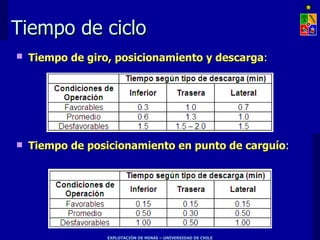

 Tiempo de giro, posicionamiento y descarga:

 Tiempo de posicionamiento en punto de carguío:


Tiempo de ciclo

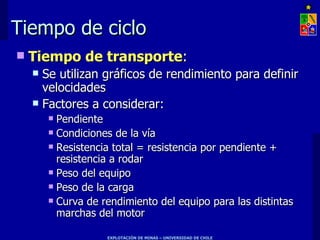

 Tiempo de transporte:

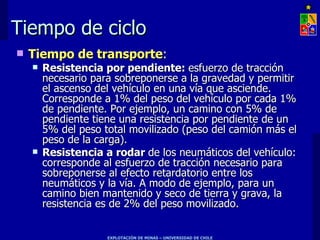

 Resistencia por pendiente: esfuerzo de tracción
necesario para sobreponerse a la gravedad y permitir
el ascenso del vehículo en una vía que asciende.
Corresponde a 1% del peso del vehículo por cada 1%
de pendiente. Por ejemplo, un camino con 5% de
pendiente tiene una resistencia por pendiente de un
5% del peso total movilizado (peso del camión más el
peso de la carga).
 Resistencia a rodar de los neumáticos del vehículo:
corresponde al esfuerzo de tracción necesario para
sobreponerse al efecto retardatorio entre los
neumáticos y la vía. A modo de ejemplo, para un
camino bien mantenido y seco de tierra y grava, la
resistencia es de 2% del peso movilizado.


Tiempo de ciclo
 Se utilizan gráficos de rendimiento para definir
velocidades
 Factores a considerar:
 Pendiente
 Condiciones de la vía

 Resistencia total = resistencia por pendiente +
resistencia a rodar
 Peso del equipo

 Peso de la carga

 Curva de rendimiento del equipo para las distintas
marchas del motor


Tiempo de ciclo
 Tiempo de
transporte:
 Pendiente
favorable
 Determinar
peso total
 Determinar
pendiente
efectiva
(real –
rodadura)

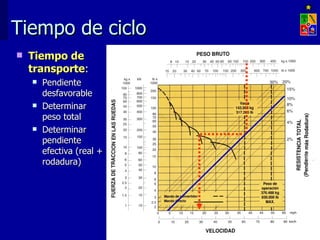

Tiempo de ciclo
 Tiempo de
transporte:
 Pendiente
desfavorable
 Determinar
peso total
 Determinar
pendiente
efectiva (real +
rodadura)


Tiempo de ciclo

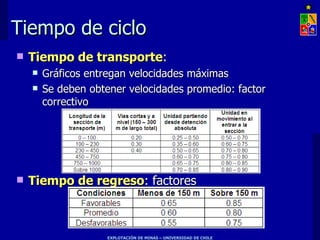

 Gráficos entregan velocidades máximas
 Se deben obtener velocidades promedio: factor
correctivo

 Tiempo de regreso: factores


Equipos de transporte con
camino fijo

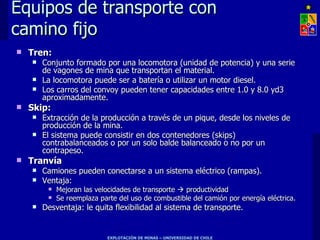

 Tren:
 Conjunto formado por una locomotora (unidad de potencia) y una serie
de vagones de mina que transportan el material.
 La locomotora puede ser a batería o utilizar un motor diesel.
 Los carros del convoy pueden tener capacidades entre 1.0 y 8.0 yd3
aproximadamente.
 Skip:
 Extracción de la producción a través de un pique, desde los niveles de
producción de la mina.
 El sistema puede consistir en dos contenedores (skips)
contrabalanceados o por un solo balde balanceado o no por un
contrapeso.
 Tranvía
 Camiones pueden conectarse a un sistema eléctrico (rampas).
 Ventaja:
 Mejoran las velocidades de transporte  productividad
 Se reemplaza parte del uso de combustible del camión por energía eléctrica.
 Desventaja: le quita flexibilidad al sistema de transporte.


Equipos de transporte de flujo
continuo

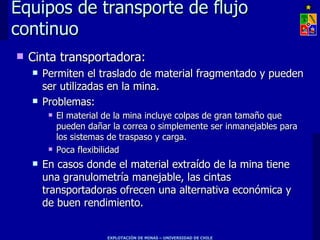

 Cinta transportadora:
 Permiten el traslado de material fragmentado y pueden
ser utilizadas en la mina.
 Problemas:
 El material de la mina incluye colpas de gran tamaño que
pueden dañar la correa o simplemente ser inmanejables para
los sistemas de traspaso y carga.
 Poca flexibilidad
 En casos donde el material extraído de la mina tiene
una granulometría manejable, las cintas
transportadoras ofrecen una alternativa económica y
de buen rendimiento.

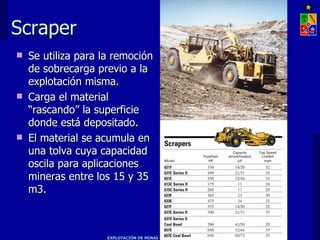

Scraper
 Se utiliza para la remoción
de sobrecarga previo a la
explotación misma.
 Carga el material
“rascando” la superficie
donde está depositado.
 El material se acumula en
una tolva cuya capacidad
oscila para aplicaciones
mineras entre los 15 y 35
m3.

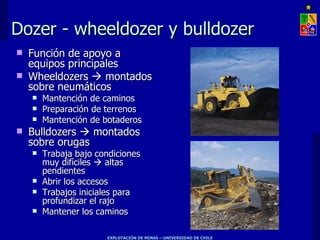

Dozer - wheeldozer y bulldozer
 Función de apoyo a
equipos principales
 Wheeldozers  montados
sobre neumáticos
 Mantención de caminos
 Preparación de terrenos
 Mantención de botaderos
 Bulldozers  montados
sobre orugas
 Trabaja bajo condiciones
muy difíciles  altas
pendientes
 Abrir los accesos
 Trabajos iniciales para
profundizar el rajo
 Mantener los caminos

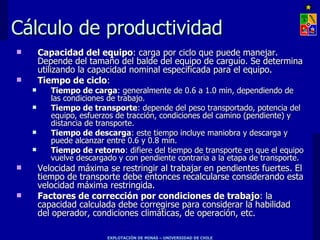

Cálculo de productividad
 Capacidad del equipo: carga por ciclo que puede manejar.
Depende del tamaño del balde del equipo de carguío. Se determina
utilizando la capacidad nominal especificada para el equipo.
 Tiempo de ciclo:
 Tiempo de carga: generalmente de 0.6 a 1.0 min, dependiendo de
las condiciones de trabajo.
 Tiempo de transporte: depende del peso transportado, potencia del
equipo, esfuerzos de tracción, condiciones del camino (pendiente) y
distancia de transporte.
 Tiempo de descarga: este tiempo incluye maniobra y descarga y
puede alcanzar entre 0.6 y 0.8 min.
 Tiempo de retorno: difiere del tiempo de transporte en que el equipo
vuelve descargado y con pendiente contraria a la etapa de transporte.
 Velocidad máxima se restringir al trabajar en pendientes fuertes. El
tiempo de transporte debe entonces recalcularse considerando esta
velocidad máxima restringida.
 Factores de corrección por condiciones de trabajo: la
capacidad calculada debe corregirse para considerar la habilidad
del operador, condiciones climáticas, de operación, etc.


11 carguio y-transporte2-new

Más contenido relacionado

La actualidad más candente

Similar a 11 carguio y-transporte2-new

Último

11 carguio y-transporte2-new
