1. Instituto de Diseño de Valencia
Taller I

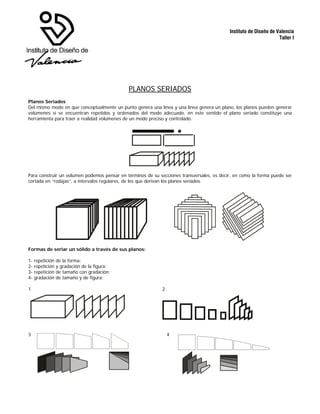

PLANOS SERIADOS
Planos Seriados
Del mismo modo en que conceptualmente un punto genera una línea y una línea genera un plano, los planos pueden generar
volúmenes si se encuentran repetidos y ordenados del modo adecuado, en este sentido el plano seriado constituye una
herramienta para traer a realidad volúmenes de un modo preciso y controlado.
Para construir un volumen podemos pensar en términos de su secciones transversales, es decir, en como la forma puede ser
cortada en “rodajas”, a intervalos regulares, de los que derivan los planos seriados.
Formas de seriar un sólido a través de sus planos:
1- repetición de la forma:
2- repetición y gradación de la figura:
3- repetición de tamaño con gradación:
4- gradación de tamaño y de figura:
1 2
3 4

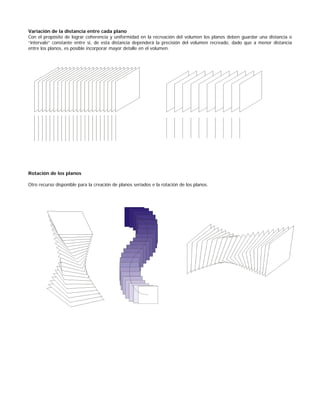

2. Variación de la distancia entre cada plano
Con el propósito de lograr coherencia y uniformidad en la recreación del volumen los planos deben guardar una distancia o
“intervalo” constante entre si, de esta distancia dependerá la precisión del volumen recreado, dado que a menor distancia
entre los planos, es posible incorporar mayor detalle en el volumen.
Rotación de los planos
Otro recurso disponible para la creación de planos seriados e la rotación de los planos.

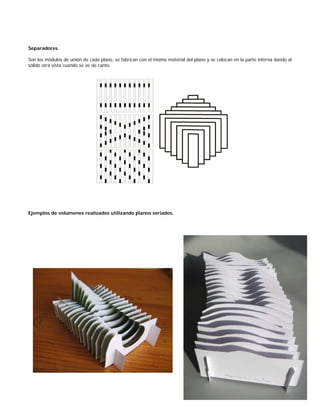

3. Separadores.
Son los módulos de unión de cada plano, se fabrican con el mismo material del plano y se colocan en la parte interna dando al
sólido otra vista cuando se ve de canto.

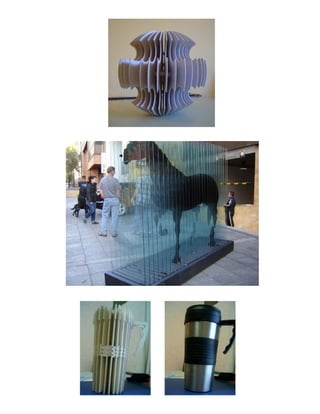

Ejemplos de volúmenes realizados utilizando planos seriados.
