1. CREACIÓN DE VOLUMEN MEDIANTE PLANOS SERIADOS

2. IDEAS FUNDAMENTALES Los puntos determinan una línea. Las líneas determinan un plano. Los planos determinan un volumen.

3. PLANOS SERIADOS Para construir un volumen podemos pensar en términos de sus secciones transversales, es decir, en como la forma puede ser cortada en rodajas, a intervalos regulares, de lo que derivan los planos seriados.

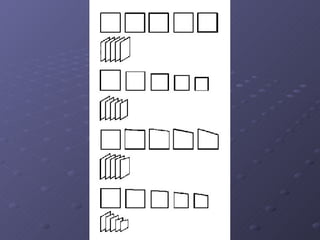

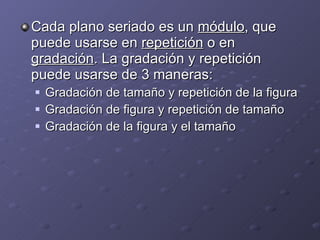

4. Cada plano seriado es un módulo , que puede usarse en repetición o en gradación . La gradación y repetición puede usarse de 3 maneras: Gradación de tamaño y repetición de la figura Gradación de figura y repetición de tamaño Gradación de la figura y el tamaño

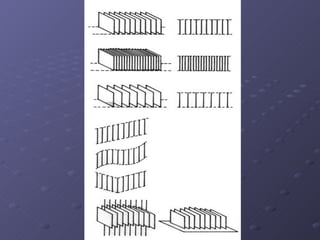

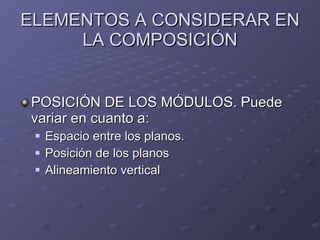

6. ELEMENTOS A CONSIDERAR EN LA COMPOSICIÓN POSICIÓN DE LOS MÓDULOS. Puede variar en cuanto a: Espacio entre los planos. Posición de los planos Alineamiento vertical

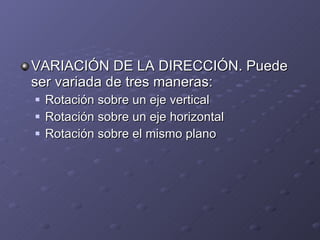

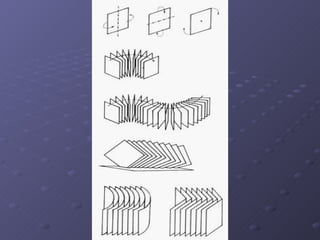

8. VARIACIÓN DE LA DIRECCIÓN. Puede ser variada de tres maneras: Rotación sobre un eje vertical Rotación sobre un eje horizontal Rotación sobre el mismo plano

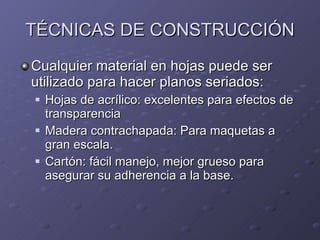

10. TÉCNICAS DE CONSTRUCCIÓN Cualquier material en hojas puede ser utilizado para hacer planos seriados: Hojas de acrílico: excelentes para efectos de transparencia Madera contrachapada: Para maquetas a gran escala. Cartón: fácil manejo, mejor grueso para asegurar su adherencia a la base.

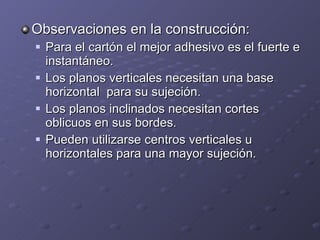

11. Observaciones en la construcción: Para el cartón el mejor adhesivo es el fuerte e instantáneo. Los planos verticales necesitan una base horizontal para su sujeción. Los planos inclinados necesitan cortes oblicuos en sus bordes. Pueden utilizarse centros verticales u horizontales para una mayor sujeción.

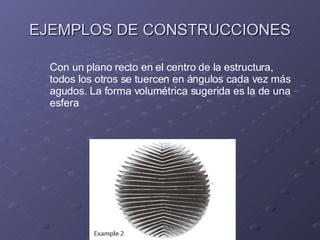

13. EJEMPLOS DE CONSTRUCCIONES Con un plano recto en el centro de la estructura, todos los otros se tuercen en ángulos cada vez más agudos. La forma volumétrica sugerida es la de una esfera

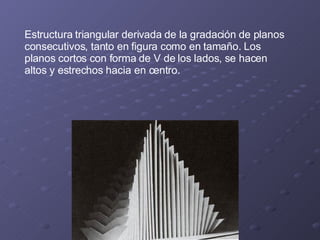

14. Estructura triangular derivada de la gradación de planos consecutivos, tanto en figura como en tamaño. Los planos cortos con forma de V de los lados, se hacen altos y estrechos hacia en centro.

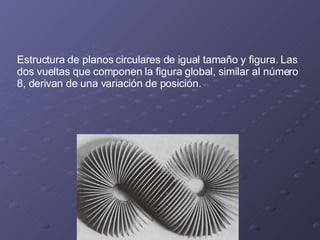

15. Estructura de planos circulares de igual tamaño y figura. Las dos vueltas que componen la figura global, similar al número 8, derivan de una variación de posición.

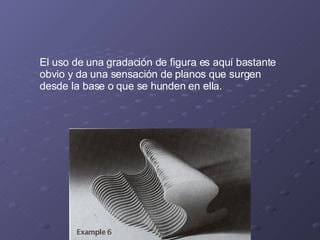

16. El uso de una gradación de figura es aquí bastante obvio y da una sensación de planos que surgen desde la base o que se hunden en ella.

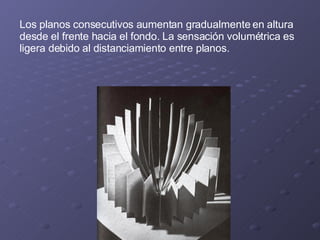

17. Los planos consecutivos aumentan gradualmente en altura desde el frente hacia el fondo. La sensación volumétrica es ligera debido al distanciamiento entre planos.

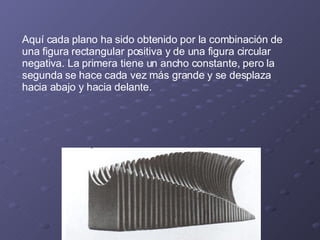

18. Aquí cada plano ha sido obtenido por la combinación de una figura rectangular positiva y de una figura circular negativa. La primera tiene un ancho constante, pero la segunda se hace cada vez más grande y se desplaza hacia abajo y hacia delante.

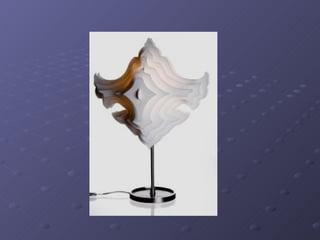

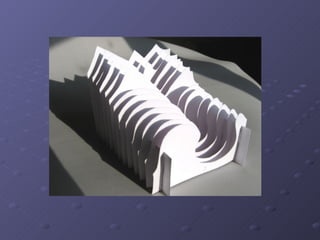

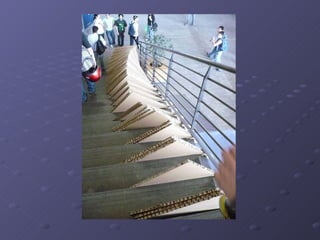

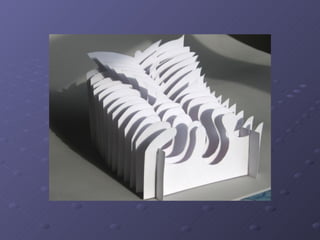

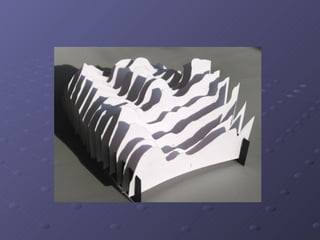

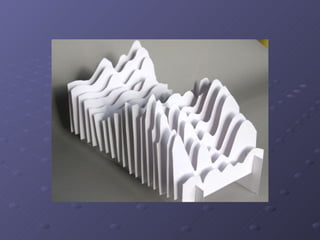

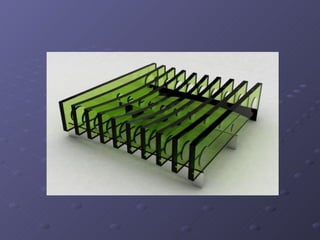

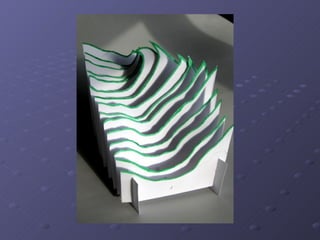

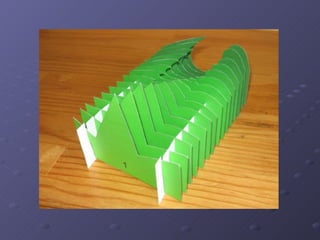

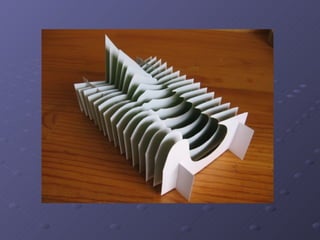

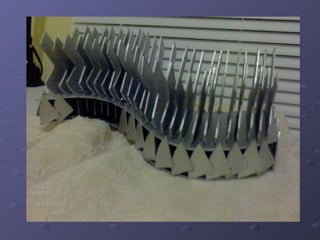

19. EJEMPLOS PARA ANALIZAR Comenta sobre cada uno: Gradaciones de tamaño y figura de sus módulos. Variaciones de posición Espacio entre planos Posición de los planos Variaciones de dirección Rotación sobre un eje Rotación sobre el mismo plano

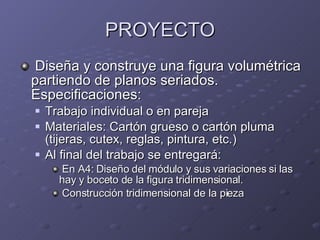

35. PROYECTO Diseña y construye una figura volumétrica partiendo de planos seriados. Especificaciones: Trabajo individual o en pareja Materiales: Cartón grueso o cartón pluma (tijeras, cutex, reglas, pintura, etc.) Al final del trabajo se entregará: En A4: Diseño del módulo y sus variaciones si las hay y boceto de la figura tridimensional. Construcción tridimensional de la pieza

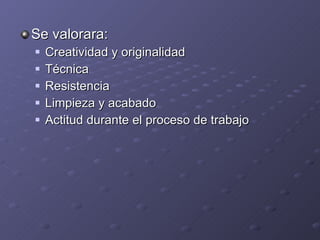

36. Se valorara: Creatividad y originalidad Técnica Resistencia Limpieza y acabado Actitud durante el proceso de trabajo
