Los planos seriados son un conjunto de planos bidimensionales que colocados en orden y distribución adecuada, representan u simulan un objeto tridimensional sólido. Cada plano muestra la silueta de un corte transversal del objeto. Dependiendo del número y orientación de los cortes, se definirá el objeto sólido inicial. Los planos seriados permiten construir maquetas y prototipos de objetos tridimensionales de forma rápida y económica.

1. Planos Seriados
FORMADOS CON FIGURAS GEOMÉTRICAS Y VARIACIÓN DE FORMAS.

2. Que son los planos seriados?
u Los planos seriados dentro de un campo de la tecnología lo
podemos considerar como una técnica de construcción
tridimensional
u Por definición un plano seriado es un conjunto de planos
bidimensionales que colocados en el orden y distribución
adecuada, representan o simulan un objeto tridimensional solido

3. u La forma de cada uno de los planos depende de la posición en que se
encuentran respecto al solido que representa.

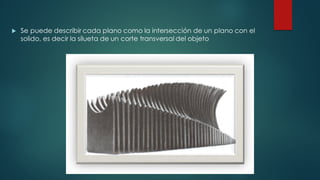

4. u Se puede describir cada plano como la intersección de un plano con el
solido, es decir la silueta de un corte transversal del objeto

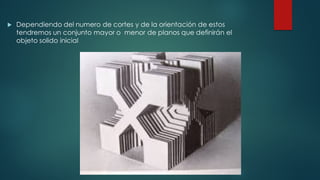

5. u Dependiendo del numero de cortes y de la orientación de estos
tendremos un conjunto mayor o menor de planos que definirán el
objeto solido inicial

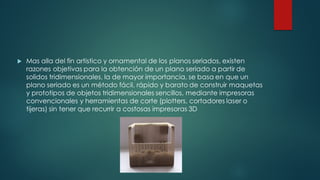

6. u Mas alla del fin artistico y ornamental de los planos seriados, existen
razones objetivas para la obtención de un plano seriado a partir de
solidos tridimensionales, la de mayor importancia, se basa en que un
plano seriado es un método fácil, rápido y barato de construir maquetas
y prototipos de objetos tridimensionales sencillos, mediante impresoras
convencionales y herramientas de corte (plotters, cortadores laser o
tijeras) sin tener que recurrir a costosas impresoras 3D

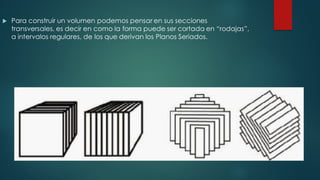

8. u Para construir un volumen podemos pensar en sus secciones
transversales, es decir en como la forma puede ser cortada en “rodajas”,
a intervalos regulares, de los que derivan los Planos Seriados.

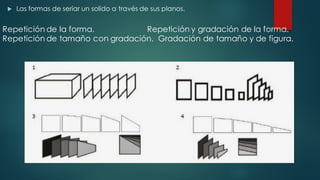

9. u Las formas de seriar un solido a través de sus planos.
Repetición de la forma. Repetición y gradación de la forma.
Repetición de tamaño con gradación. Gradación de tamaño y de figura.

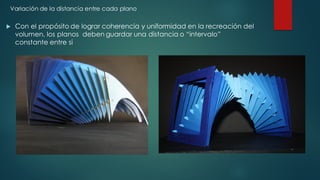

10. u Con el propósito de lograr coherencia y uniformidad en la recreación del
volumen, los planos deben guardar una distancia o “intervalo”
constante entre si
Variación de la distancia entre cada plano

11. u Son módulos de unión de cada plano, se fabrican con el mismo material
del plano y se colocan en la parte interna dando al solido otra vista
cuando se ve de canto
Separadores

14. DEBES SABER QUE:
“Los puntos determinan una línea, las líneas determina
un plano y los planos determinan un volumen.
Un plano puede ser representado por una serie de
líneas y el volumen por una serie de planos por lo
tanto
para construir una forma volumétrica podemos pensar
en términos de sus secciones transversales”
Wucius
WongFUNDAMENTOS DEL DISENOBIDIMENSIONAL Y TRIDIMENSIONAL
