El documento describe un sistema de climatización por aire distribuido que regula y programa la temperatura de hasta 6 zonas. El sistema incluye un programador central, termostatos inalámbricos para cada zona, y un módulo técnico que controla el equipo de ventilación y calefacción. El sistema permite programar temperaturas separadas para cada zona y ajustarlas localmente, ahorrando energía.

1. Programación y regulación de la climatisación por
aire distribuido
Pack DELTA 630

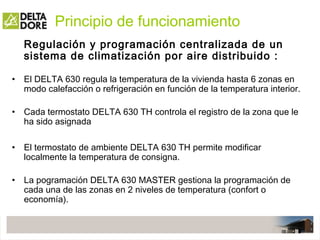

2. Principio de funcionamiento
Regulación y programación centralizada de un
sistema de climatización por aire distribuido :
• El DELTA 630 regula la temperatura de la vivienda hasta 6 zonas en
modo calefacción o refrigeración en función de la temperatura interior.
• Cada termostato DELTA 630 TH controla el registro de la zona que le
ha sido asignada
• El termostato de ambiente DELTA 630 TH permite modificar
localmente la temperatura de consigna.
• La pogramación DELTA 630 MASTER gestiona la programación de
cada una de las zonas en 2 niveles de temperatura (confort o
economía).

3. Composición del Pack DELTA 630
La solución Radio DELTA 630 incluye :
- 1 programador radio con programación semanal aplicable a todas
las zonas (DELTA 630 Master),
- 4 termostatos de ambiente radio para controlar los 4 primeros
registros (DELTA 630 TH),
- un módulo técnico (DELTA 630 BT)
- una sonda limitadora
Termostatos
DELTA 630 TH
Módulo técnico
DELTA 630 BT
Programador
DELTA 630 MASTER
Programación y regulación de la climatisación por aire distribuido

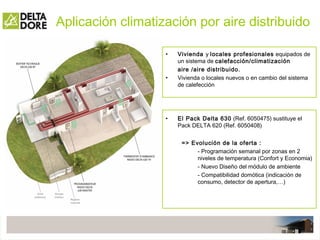

4. Aplicación climatización por aire distribuido
• Vivienda y locales profesionales equipados de
un sistema de calefacción/climatización
aire /aire distribuido.
• Vivienda o locales nuevos o en cambio del sistema
de calefección
• El Pack Delta 630 (Ref. 6050475) sustituye el
Pack DELTA 620 (Ref. 6050408)
=> Evolución de la oferta :
- Programación semanal por zonas en 2
niveles de temperatura (Confort y Economia)
- Nuevo Diseño del módulo de ambiente
- Compatibilidad domótica (indicación de
consumo, detector de apertura,…)

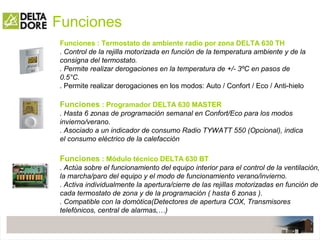

5. Funciones
Funciones : Módulo técnico DELTA 630 BT
. Actúa sobre el funcionamiento del equipo interior para el control de la ventilación,
la marcha/paro del equipo y el modo de funcionamiento verano/invierno.
. Activa individualmente la apertura/cierre de las rejillas motorizadas en función de
cada termostato de zona y de la programación ( hasta 6 zonas ).
. Compatible con la domótica(Detectores de apertura COX, Transmisores
telefónicos, central de alarmas,…)
Funciones : Termostato de ambiente radio por zona DELTA 630 TH
. Control de la rejilla motorizada en función de la temperatura ambiente y de la
consigna del termostato.
. Permite realizar derogaciones en la temperatura de +/- 3ºC en pasos de
0.5°C.
. Permite realizar derogaciones en los modos: Auto / Confort / Eco / Anti-hielo
Funciones : Programador DELTA 630 MASTER
. Hasta 6 zonas de programación semanal en Confort/Eco para los modos
invierno/verano.
. Asociado a un indicador de consumo Radio TYWATT 550 (Opcional), indica
el consumo eléctrico de la calefacción

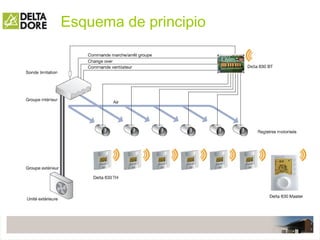

6. Esquema de principio

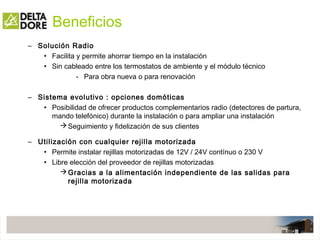

7. Beneficios
– Solución Radio
• Facilita y permite ahorrar tiempo en la instalación
• Sin cableado entre los termostatos de ambiente y el módulo técnico
- Para obra nueva o para renovación
– Sistema evolutivo : opciones domóticas
• Posibilidad de ofrecer productos complementarios radio (detectores de partura,
mando telefónico) durante la instalación o para ampliar una instalación
Seguimiento y fidelización de sus clientes
– Utilización con cualquier rejilla motorizada
• Permite instalar rejillas motorizadas de 12V / 24V contínuo o 230 V
• Libre elección del proveedor de rejillas motorizadas
Gracias a la alimentación independiente de las salidas para
rejilla motorizada

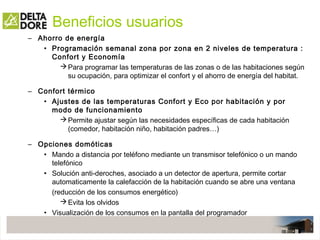

8. Beneficios usuarios
– Ahorro de energía
• Programación semanal zona por zona en 2 niveles de temperatura :
Confort y Economía
Para programar las temperaturas de las zonas o de las habitaciones según
su ocupación, para optimizar el confort y el ahorro de energía del habitat.
– Confort térmico
• Ajustes de las temperaturas Confort y Eco por habitación y por
modo de funcionamiento
Permite ajustar según las necesidades específicas de cada habitación
(comedor, habitación niño, habitación padres…)
– Opciones domóticas
• Mando a distancia por teléfono mediante un transmisor telefónico o un mando
telefónico
• Solución anti-deroches, asociado a un detector de apertura, permite cortar
automaticamente la calefacción de la habitación cuando se abre una ventana
(reducción de los consumos energético)
Evita los olvidos
• Visualización de los consumos en la pantalla del programador

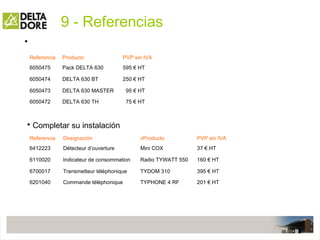

9. 9 - Referencias
Referencia Producto PVP sin IVA
6050475 Pack DELTA 630 595 € HT
6050474 DELTA 630 BT 250 € HT
6050473 DELTA 630 MASTER 95 € HT
6050472 DELTA 630 TH 75 € HT
•
Referencia Designación vProducto PVP sin IVA
6412223 Détecteur d’ouverture Mini COX 37 € HT
6110020 Indicateur de consommation Radio TYWATT 550 160 € HT
6700017 Transmetteur téléphonique TYDOM 310 395 € HT
6201040 Commande téléphonique TYPHONE 4 RF 201 € HT
• Completar su instalación

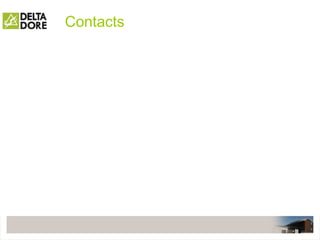

10. Contacts
