Tipos de memorias RAM, sus características y evolución

PRESENTADO POR:
MARLON ESTEBN HERNANDEZ CHAVEZ
11 COMPUTACION

Es un chip que almacena los programas, datos y resultados ejecutados
por la computadora
Guarda de forma temporal, pues su contenido se pierde cuando esta
se apaga.
La Memoria RAM puede ser leída y escrita por lo que su contenido
puede ser modificado.

MODULOS SIMM

•Existen modulos pequeños de 30 pines y mas grandes de 72 pines
•Este tipo de modulo no se fabrica mas

Se debe tener en cuenta lo siguiente:
•Nunca se debe forzar ya que hay unos calces de plástico que son
muy delicados y se pueden romper

MODULOS RIMM

•Cuentan con 184 pines y requiere de difusores de calor
consistentes a una placa metálica
•Se basa en un bus de datos de 16 bits y tiene velocidades de 300
a 533 MHz

RAM dinámica (DRAM) RAM estática (SRAM)

•necesita actualizarse miles de veces •no necesita actualizarse, por lo que
por segundo es más rápida
•Es volátil •Es volátil

Los dos tipos de memoria RAM se diferencian en la tecnología que utilizan para
guardar los datos

Almacenamiento de la información en una memoria RAM

SÍNCRONAS: ESTÁN EN SINCRONÍA CON EL PROCESADOR.
FPM-RAM (Fast Page Mode)
DRAM
EDO-RAM (Extended Data Output)
BEDO-RAM (Burst Extended Data Output)

ASÍNCRONAS: NO ESTÁN EN SINCRONÍA CON EL PROCESADOR
SDR SDRAM (Synchronous DRAM) PC 2700 ó DDR333
PC66 PC 3200 ó DDR400
PC100 PC -4200 ó DDR2-533
PC133 PC -4800 ó DDR2-600
DDR SDRAM PC -5300 ó DDR2-667
PC 1600 ó DDR200 PC -6400 ó DDR2-800
PC 2100 ó DDR266 DDR3


DRAM:
•el procesador puede obtener información en cada ciclo de reloj, sin
estados de espera
•El acceso a los datos esta sincronizado con una señal de reloj externa.


FPM-RAM (Fast Page Mode):

• Memoria muy popular, ya que era la que se incluía en los antiguos
386, 486 y primeros Pentium
•Alcanza velocidades de hasta 60 ns.
•Se encuentra en los SIMM de 30 contactos y los posteriores de 72.


EDO-RAM (Extended Data Output):

•sólo podía acceder a un solo byte al tiempo
•Da mayor calidad, alcanza velocidades de hasta 45 ns.
• Se encuentra en los Pentium, Pentium Pro y primeros Pentium II en SIMM
de 72 contactos y en los primeros DIMM de 168 contactos, funcionando a 5 y
3,3 voltios.


BEDO-RAM (Burst Extended Data Output):

•permite transferir datos al procesador en cada ciclo de reloj, aunque no de
forma continuada, sino a ráfagas, reduciendo los tiempos de espera del
procesador, aunque sin conseguir eliminarlos del todo.


SDR SDRAM (Synchronous DRAM):

•Se sincroniza con la velocidad del procesador, pudiendo obtener información en
cada ciclo de reloj,
•evitando los estados de espera que se producían antes.
•es capaz de soportar las velocidades del bus a 100 y 133 MHz, alcanzando
velocidades por debajo de 10 ns.
•Se encuentra en la práctica mayoría de los módulos DIMM de 168 contactos.


•PC66:

•64 bits, 168 contactos, frecuencia de reloj de 66,66 MHz y con modulo DIMM (144
contactos en modulo SODIMM).


•PC100:

•cumple unas estrictas normas referentes a calidad de los chips y diseño de los
circuitos impresos establecidas por Intel.
• El objetivo es garantizar un funcionamiento estable en la memoria RAM a
velocidades de bus de 100 MHz.


•PC133:

•De grandes exigencias técnicas para garantizar que el módulo de memoria que la
cumpla funcione correctamente a las nuevas velocidades de bus de 133 MHz que
se han incorporado a los últimos Pentium III.


•DDR SDRAM:

• Tiene datos que transfieren 64 bits a la vez, una velocidad de transferencia
máxima de 1600 MB / s y con modulo DIMM.


•PC 1600 ó DDR200:

•Tiene una frecuencia de bus de 100 MHz, se transfieren 64 bits a la
vez, con 184 contactos y con módulos DIMM.


•PC 2100 ó DDR266:

•La memoria del reloj 133 MHz, El tiempo del ciclo 7.5 ns,
velocidad de datos 266 Mhz, de 184 contactos y con módulos
DIMMs.


•PC 2700 ó DDR333:

• La memoria del reloj 166 MHz, El tiempo del ciclo 6 ns, velocidad
de datos 333 MHz, con 184 contactos y módulos DIMMs.


•PC 3200 ó DDR400:

•La memoria del reloj 200 MHz, El tiempo del ciclo 5 ns, Velocidad
de datos 200 MHz, con 184 contactos y módulos DIMMs.


•PC -4200 ó DDR2-533:

• La memoria del reloj 133 MHz, El tiempo del ciclo 7.5 ns, velocidad de
datos 4264 MB/s, con 240 contactos y módulos DIMMs.


•PC -4800 ó DDR2-600:

•La memoria del reloj 150 MHz, el tiempo del ciclo 6,7 ns, velocidad
de datos 4800 MB/s, con 240 contactos y módulos DIMMs.


•PC -5300 ó DDR2-667:

• La memoria del reloj 166 MHz, el tiempo del ciclo 6 ns, velocidad
de datos 5336 MB/s, con 240 contactos y módulos DIMMs.


•PC -6400 ó DDR2-800:

• La memoria del reloj 200 MHz, el tiempo del ciclo 5 ns, velocidad
de datos 6400 MB/s, con 240 contactos y con módulos DIMMs.


•DDR3:

• Velocidad del reloj 250 MHz, tiempo entre señales 4 ns, velocidad
del reloj de E/S 1000 MHz, velocidad de datos 1600 MB/s, con 240
contactos y módulos DIMMs.


•RDRAM:

•Su ancho de palabra es de 16 bits y trabaja a una velocidad mucho
mayora la de una SDRAM, llegando hasta los 400Mhz.Cuenta con 184
contactos y módulos RIMM.


•XDR DRAM:

•Soportan una capacidad máxima de 1 GB, velocidad del reloj: 400
MHz, 600 MHz, 800 MHz y 1 GHz y cuenta con una producción de
datos: 8 bites por frente de reloj o sea 3,2 Gbit/s a 400MHz.


•XDR2 DRAM:

•La Frecuencia más alta es hasta de 800 MHz,
transferencia de 16 bits por pasador por ciclo de reloj.

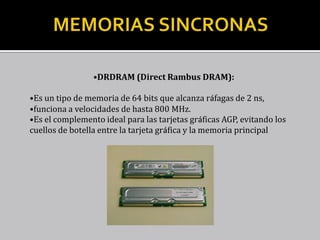

•DRDRAM (Direct Rambus DRAM):

•Es un tipo de memoria de 64 bits que alcanza ráfagas de 2 ns,
•funciona a velocidades de hasta 800 MHz.
•Es el complemento ideal para las tarjetas gráficas AGP, evitando los
cuellos de botella entre la tarjeta gráfica y la memoria principal


•SLDRAM (SyncLink DRAM):

•Los tiempos de acceso no dependen de la sincronización de múltiples
líneas, por lo que este tipo de memoria promete velocidades
superiores a los 800 MHz, ya que además puede operar al doble de
velocidad del reloj del sistema.


•SRAM:

•No precisa de tanta electricidad como la anterior para su refresco
y movimiento de las direcciones de memoria, por lo que funciona
más rápida, aunque tiene un elevado precio. Hay de tres tipos:


•Async SRAM:

La memoria caché de los antiguos 386, 486 y primeros
Pentium, asíncrona y con velocidades entre 20 y 12 ns.


•Sync SRAM:

•Es la generación siguiente, capaz de sincronizarse con el
procesador y con una velocidad entre 12 y 8,5 ns.


•Pipelined SRAM:

Se sincroniza también con el procesador, pero tarda en
cargar los datos más que la anterior, aunque una vez
cargados accede a ellos con más rapidez. Opera a
velocidades entre 8 y 4,5 ns.


• EDRAM:
•Tiempo de 35 ns, tiempo de lectura aleatoria de 15
nanosegundos.


•ESDRAM (Enhanced SDRAM):

•Incluye una pequeña memoria estática en el interior del chip
SDRAM.
•Con ello, las peticiones de ciertos accesos pueden ser resueltas por
esta rápida memoria, aumentando las prestaciones.


•VRAM:

•Es como la memoria RAM normal, pero puede ser accedida al
mismo tiempo por el monitor y por el procesador de la tarjeta
gráfica, para suavizar la presentación gráfica en pantalla, es decir,
se puede leer y escribir en ella al mismo tiempo.


• SGRAM:

• Agrega mejoras como bit masking (escribir en un bit específico
sin afectar a otros) y block write (rellenar un bloque de
memoria con un único color).
•Es el tipo de memoria más popular en las nuevas tarjeta
gráficas aceleradoras 3D.


•WRAM:

Permite leer y escribir información de la memoria al mismo tiempo,
como en la VRAM, pero está optimizada para la presentación de un gran
número de colores y para altas resoluciones de pantalla.
