INSTITUTO TECNOLÓGICO DE SAN JUAN
                DEL RIO




            Sistemas Operativos

Unidad 3: “Administración de la Memoria”.


     Mirna Fabiola Garduño Hernández.
                  Alumna


        M.C Claudia Morales Castro
                  Profesora



      Ing. Sistemas Computacionales
Sistemas Operativos                     Administración de la Memoria             Unidad 3

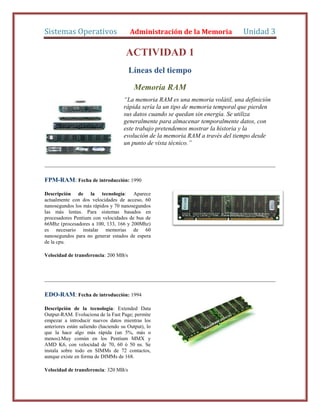

                                      ACTIVIDAD 1
                                       Líneas del tiempo

                                          Memoria RAM
                                     “La memoria RAM es una memoria volátil, una definición
                                     rápida sería la un tipo de memoria temporal que pierden
                                     sus datos cuando se quedan sin energía. Se utiliza
                                     generalmente para almacenar temporalmente datos, con
                                     este trabajo pretendemos mostrar la historia y la
                                     evolución de la memoria RAM a través del tiempo desde
                                     un punto de vista técnico.”




FPM-RAM: Fecha de introducción: 1990

Descripción de la tecnología: Aparece
actualmente con dos velocidades de acceso, 60
nanosegundos los más rápidos y 70 nanosegundos
las más lentas. Para sistemas basados en
procesadores Pentium con velocidades de bus de
66Mhz (procesadores a 100, 133, 166 y 200Mhz)
es necesario instalar memorias de 60
nanosegundos para no generar estados de espera
de la cpu.

Velocidad de transferencia: 200 MB/s




EDO-RAM: Fecha de introducción: 1994

Descripción de la tecnología: Extended Data
Output-RAM. Evoluciona de la Fast Page; permite
empezar a introducir nuevos datos mientras los
anteriores están saliendo (haciendo su Output), lo
que la hace algo más rápida (un 5%, más o
menos).Muy común en los Pentium MMX y
AMD K6, con velocidad de 70, 60 ó 50 ns. Se
instala sobre todo en SIMMs de 72 contactos,
aunque existe en forma de DIMMs de 168.

Velocidad de transferencia: 320 MB/s
Sistemas Operativos                      Administración de la Memoria                    Unidad 3



BEDO-RAM: Fecha de introducción: 1997                  procesador. En la actualidad es soportada por los
                                                       chipsets VIA 580VP, 590VP y 680VP
Descripción de la tecnología: Es una evolución
de la EDO RAM y competidora de la SDRAM.
Lee los datos en ráfagas, lo que significa que una
vez que se accede a un dato de una posición
determinada de memoria se leen los tres siguientes
datos en un solo ciclo de reloj por cada uno de
ellos, reduciendo los tiempos de espera del

Velocidad de transferencia: Ofrece tasas de
transferencia desde 533 MB/s hasta 1066 MB/s




SDR SDRAM                                              empiece un acceso mientras la otra mitad está
                                                       terminando el anterior. Cuenta con tiempos de
Descripción de la tecnología: Memoria RAM              acceso de entre 25 y 10 ns y que se presentan en
dinámica de acceso síncrono de tasa de datos           módulos DIMM de 168 contactos en ordenadores
simple. La diferencia principal radica en que este     de sobremesa y en módulos SO-DIMM de 72,
tipo de memoria se conecta al reloj del sistema y      100, 144, o 200 contactos en el caso de los
está diseñada para ser capaz de leer o escribir a un   ordenadores portátiles.
ciclo de reloj por acceso, es decir, sin estados de
espera intermedios

Este tipo de memoria incluye tecnología Inter
Leaving, que permite que la mitad del módulo




PC66: Fecha de introducción: 1997                      ns y ofrece tasas de transferencia de hasta 533
                                                       MB/s.
Velocidad de transferencia: La velocidad de bus
de memoria es de 66 MHz, temporización de 15




PC100: Fecha de introducción: 1998

Velocidad de transferencia: La velocidad de bus
de memoria es de 125 MHz, temporización de 8
ns y ofrece tasas de transferencia de hasta 800
MB/s.
Sistemas Operativos                    Administración de la Memoria                     Unidad 3




PC133: Fecha de introducción 1999

Velocidad de transferencia: La velocidad de bus
de memoria es de 133 MHz, temporización de 7,5
ns y ofrece tasas de transferencia de hasta 1066
MB/s.




DDR-SDRAM: Descripción de la tecnología: Son        distintos simultáneamente en un mismo ciclo de reloj.
módulos compuestos por memorias síncronas           Los módulos DDRs soportan una capacidad máxima de
(SDRAM), disponibles en encapsulado DIMM, que       1 GB.
permite la transferencia de datos por dos canales
PC1600–DDR200: Fecha de introducción:
2001

Velocidad de transferencia: 1600 MB/s




PC2100 – DDR266: Fecha de introducción:
2002

Velocidad de transferencia: 2133 MB/s




PC2100 – DDR266:                                    Velocidad de transferencia: Tecnología de
                                                    memoria RAM DDR que trabaja a una frecuencia
Fecha de introducción: A mediados del 2003          de 333 MHz con un bus de 166MHz y ofrece una
                                                    tasa de transferencia máxima de 2.7 GB/s.
Sistemas Operativos                     Administración de la Memoria                 Unidad 3




PC3200 – DDR400: Fecha de introducción:              de 400 MHz con un bus de 200MHz y ofrece una
Junio del 2004                                       tasa de transferencia máxima de 3.2 GB/s.

Velocidad de transferencia: Está tecnología de
memoria RAM DDR que trabaja a una frecuencia




PC4200 – DDR533: Fecha de introducción: A
mediados del 2004

Velocidad de transferencia: Tecnologías de
memoria RAM que trabajan por encima de los
533MHz de frecuencia ya son consideradas DDR2
y estas tienen 240 pines. Trabaja a una frecuencia
de 533 MHz con un bus de 133MHz y ofrece una
tasa de transferencia máxima de 4.2 GB/s.




PC4800 – DDR600: Fecha de introducción: A
mediados del 2004.Velocidad de transferencia
Tecnología de memoria RAM DDR2 que trabaja a
una frecuencia de 600 MHz con un bus de
150MHz y ofrece una tasa de transferencia
máxima de 4.8 GB/s.




PC5300 – DDR667: Fecha de introducción: A            frecuencia de 667 MHz con un bus de 166MHz y
finales del 2004                                     ofrece una tasa de transferencia máxima de 5.3
                                                     GB/s.
Velocidad de transferencia Tecnología de
memoria RAM DDR2 que trabaja a una
Sistemas Operativos                  Administración de la Memoria                 Unidad 3




PC6400 – DDR800: Fecha de introducción: A         ofrece una tasa de transferencia máxima de 6.4
finales del 2004                                  GB/s.

Velocidad de transferencia: Tecnología de
memoria RAM DDR2 que trabaja a una
frecuencia de 800 MHz con un bus de 200MHz y



DDR3 – 800: Fecha de introducción: Junio del
2004

Velocidad de transferencia Posee el mismo
número de pines que la DDR2. A pesar de eso son
incompatibles con las DDR2, puesto que la
muesca está ubicada en un lugar diferente.
Trabajan a un voltaje de 1.5V mientras que las
DDR2 trabajan a 2.5, dándoles la ventaja de
menor consumo de energía. Trabaja a una
frecuencia de 800 MHz con un bus de 100MHz y
ofrece una tasa de transferencia máxima de 6.4
GB/s.



DDR3 – 1066: Fecha de introducción: Mayo          GB/s.
del 2007.Velocidad de transferencia: Tecnología
de memoria RAM DDR3 que trabaja a una
frecuencia de 1066MHz con un bus de 133MHz y
ofrece una tasa de transferencia máxima de 8.53




DDR3 – 1333: Fecha de introducción: Mayo          con velocidades de transferencia de 10.667 GB/s
de 2007                                           @ 1333 MHz

Velocidad de transferencia: De las primeras
memorias clasificadas como de “Low-Latency”
Sistemas Operativos                   Administración de la Memoria   Unidad 3




DDR3 – 1600: Fecha de introducción: Julio
de 2007

Velocidad de transferencia de la información:
12.80 GB/s @ 1600 MHz




DDR3 – 1800: Fecha de introducción: Agosto
de 2007

Velocidad de transferencia: 14.40 GB/s @ 1800
MHz




DDR3 – 2000

Fecha de introducción: Marzo de 2008 (pruebas)

Velocidad de transferencia: 16.0 GB/s @ 2000
MHz




RDRAM

Descripción de la tecnología: También llamadas
Rambus, se caracterizan por utilizar dos canales
en vez de uno con 184 pines y un bus de 16-bit
Sistemas Operativos                    Administración de la Memoria                         Unidad 3

RAMBUS PC600: Fecha de introducción:
1999

Velocidad de transferencia: 1.06 GB/s por canal,
que hacen en total 2.12 GB/s @ 266MHz




RAMBUS PC700: Fecha de introducción:
1999.Velocidad de transferencia: 1.42 GB/s por
canal, que hacen en total 2.84 GB/s @ 356 MHz




RAMBUS PC800: Fecha de introducción: 1999                Velocidad de transferencia: 1.6 GB/s por canal,
                                                         que hacen en total 3.2GB/s @ 400 MHz




ESDRAM: Fecha de introducción:                 A
mediados de año de 1999

Descripción de la tecnología: Esta memoria
incluye una pequeña memoria estática en el
interior del chip SDRAM. Con ello, las peticiones
de ciertos ser resueltas por esta rápida memoria,
aumentando las prestaciones. Se basa en un
principio muy similar al de la memoria caché
utilizada en los procesadores actuales.

Velocidad de transferencia de la información:
Hasta 1.6 GB/s @ 133MHz y hasta 3.2 GB/s @
150 MHz


Flash Memory: Este tipo de memoria se utiliza principalmente para almacenamiento, pero actualmente
Windows Vista nos la opción de utilizarla también como memoria RAM, a continuación las características:

Fecha de introducción: Fueron inventadas en 1984 (ambos tipos NOR y NAND) por Toshiba y presentadas
también en ese año en el IEEE-IEDM, pero fueron introducidas al mercado (las de tipo NOR) en 1988 por
Intel. En 1988 Toshiba anunció el tipo NAND en el ISSCC.




Descripción de la tecnología: Memoria no volátil con usos de en pequeños dispositivos basados en el uso de
baterías como teléfonos móviles, PDA, pequeños electrodomésticos, cámaras de fotos digitales, reproductores
Sistemas Operativos                      Administración de la Memoria                          Unidad 3
portátiles de audio o simples dispositivos de almacenamiento portátiles. Con capacidades de almacenamiento
de 64MB hasta 32GB, basadas en NOR y NAND.

Velocidad de transferencia: La velocidad de transferencia de estas tarjetas, al igual que la capacidad de las
mismas, se ha ido incrementando progresivamente, generalmente la velocidad es mayor en lectura que en
escritura.
Sistemas Operativos           Administración de la Memoria                Unidad 3

                              Discos Duros


                                    Si algo ha evolucionado a lo largo de la historia en
                                    la informática, es la capacidad de almacenamiento
                                    de los discos duros. Hemos pasado de unos pocos
                                    “megas” de capacidad de equipos que ocupaban
                                    una habitación entera, a cientos de “gigas” en un
                                    aparato que cabe en la palma de nuestra mano.
                                    Esta es la historia de los discos duros.




          1935                        1953                              1956

  AEG Invento el primer        IBM construye       su         IBM desarrolla          el
  dispositivo        de        primera unidad      de         primer sistema         de
  almacenamiento de            cinta                          almacenamiento         en
  audio     en soporte                                        disco magnético.
  magnético
  (analógico).                                                RAMAC         podía
                                                              almacenar SMC.


            1961                        1963                           1973

  IBM inventa el primer           IBM introduce el          IBM crea el disco
  disco duro en el que las        primer sistema de         “Winchester hard disk
  cabezas no están en             disco extraíble.          drive”, el precursor de
  contacto con los platos.                                  los discos actuales.
  Se conocía a este
  sistema como “airbering”.                                 Tenía 2 platos con una
                                                            capacidad de 30 MB.



        1976                          1980                                 1986

 Shugart inventa el       Seagate         Technology           Aparece el Standard
 disquete de 5 y ¼.       presenta el primer disco             “Integrated         Driver
                          duro para microordenadores           Electronics        (IDE)”.
                          el ST506, que puede                  Forma en que influyen
                          almacenar hasta 5 MB.                los datos entre la CPU.
Sistemas Operativos               Administración de la Memoria                 Unidad 3

             1988                            1991                          1992

  Aparecen                 las      Aparece el primer disco       Se crea la tecnología
  especificaciones       RAID       con     cabezales    de       SMART            (Self
  “Redundate Arrayas of             tecnología      Magneto       Monitoring,  Analysis
  Inexpensive Disks” único          Resistiva (MR).               and         Reporting
  disco lógico de mayor                                           Technology)       una
  tamaño.           Protección      Primer HDS      de    2.5     tecnología        que
  contra fallos físicos en los      pulgadas.                     incorpora todos los
  discos.                                                         discos.



           1993                              1996                          1997

  Western          Digital          Seagate introduce el          Aparece Ultra ATA con
  “Enhanced IDE” (EIDE).            primer disco de 10,000        una velocidad máxima
  El nuevo standard se              RPM-Cheetah        IBM        de transferencia de
  fusiono con ATA en un             presento los primeros         hasta 33 MBps dejando
  futuro.         Soporta           HDS con cabezales             obsoleto a EIDE.
  velocidad elevada.                6MR (Giant Magneto
                                    Resisteve).


           1999                              2000                          2002

  IBM lanza el Microdrive,          Seagate presenta el           Se supera el límite que
  el disco duro más                 primer disco duro de          permite hasta ahora el
  pequeño del mundo                 15,000 RPM.                   estándar ATA de 1376
  con un diámetro de                                              B
  plato de 1.


                                         2005                             2007
          2003
                                 Toshiba introduce el           Hitachi rompe el record en
 Aparece el estándar S-
                                 registro perpendicular         almacenamiento por disco
 ATA (Serial ATA).
                                 en      discos  duros          duro, creando un disco de
                                 comerciales.                   1TB (1TB=1000 GB= 1
                                                                Millon de Megabytes).


                          2010

  Bajo la coordinación de IDEMA se crea el estándar
  “Advanced Formal” con 4 Kib por bloque (sector
  lógico) en lugar de los tradicionales 512
  bytes/sector.

  El tamaño correcto de 4096 bytes (4 Kib)
Sistemas Operativos                             Administración de la Memoria                                        Unidad 3
                                                  ACTIVIDAD 2 MAIN MEMORY
                         Mapa Mental.

                     PRECESO                                                   SRAM                                                     RAM

         Unidad central más importante.                        Memoria estática.                                        Elemento más importante en el
         Se llevan a cabo diversas tareas.                     Segundo tipo de memoria principal.                        desempeño del CPU.
         Recupera información necesaria para                   La información permanece como                            Efecto directo sobre la velocidad del
          la RAM.                                                una imagen estática.                                      equipo.
                                                                Es menos densa.                                          Recupera datos el CPU.




                                           DRAM                                                             REQUISITOS DEL SISTEMA

                              Memoria dinámica de acceso                                            Tener suficiente memoria instalada.
                               aleatorio.
                                                                                                     Windows Vista Básica requiere
                              Constante restauración.                                                mínimo 512 MB.
                              Los datos son enviados a millones de
                                                                                                     Sin la RAM la computadora no es
                               pulsos por segundos a las celdas.
                                                                                                      capaz de funcionar correctamente.




                                                                      Memoria
                                                                      Principal
                                                                                                                                        FUNCION
                                                                     Memoria de acceso aleatorio.
                                                                                                                          El ordenador lee y escribe datos
        Cuando la memoria RAM no puede                               RAM.
        manejar toda las funciones.                                                                                         desde la memoria RAM.
       Windows permite que utilice la memoria
                                                                     Almacena *Software y                                 Al encender una computadora carga
                                                                      Aplicaciones Software.                                el Sistema Operativo en la RAM.
        virtual.
       Actúan como memoria RAM.                                                                                           Usa todos los programas contenidos.
       Mover los archivos.




                                                                              ACTUALIZACION

                                                                      Aumenta la velocidad y fiabilidad.




                               MMU
                                                                                                                                 FSB

                Se introduce en el ordenador.
                                                                                                                Está conectada al CPU a través de un
                Es responsable de los archivos de
                                                                                                                 frontal Bus.
                 programación en la memoria virtual.
                                                                                                                La velocidad del sistema depende a la
                                                                                                                 anchura del FSB.
                                                                                                                La transferencia de datos es a través de
                                                                                                                 FSB.
Sistemas Operativos      Administración de la Memoria        Unidad 3
    Cuestionario.
     1. ¿De qué otro nombre se le conoce a la memoria de acceso
        aleatorio?
         R=     RAM
     2. Es uno de los componentes más importantes en el ordenador.
         R=     Unidad Central de Procesos.
     3. ¿Qué significan las siglas DRAM?
         R=     Memoria dinámica de acceso aleatorio.
     4. Es el segundo tipo de memoria principal en un ordenador.
         R=     Memoria estática de acceso aleatorio (SRAM).
     5. ¿Cuánto requiere como mínimo en memoria Windows Vista
        Básica?
         R=     Requiere de 512 MB de RAM y se sugiere 1 GB.
     6. ¿Cuál es el responsable de paginación en la memoria virtual?
         R=     Unidad de memoria de Gestión (MMU).
     7. Está conectado el CPU a través de un frontal de Bus.
         R= FSB.
Sistemas Operativos                 Administración de la Memoria                     Unidad 3
                                PRACTICA No. 7
MEMORIA PRINCIPAL
Objetivo:

Identificar el porcentaje de utilización de RAM en una computadora, así como su ubicación en la
tarjeta madre para determinar el tipo de SO que se puede ejecutar y los programas de aplicación
que se pueden utilizar.

Introducción:

Material y equipo necesario

       Una computadora preferentemente con Internet para consulta
       Una computadora que ejecute Windows 7

Metodología

I.Verificar la cantidad de la memoria RAM utilizada en un sistema operativo de la familia de
Windows.

a) Haga clic en el botón "Inicio" del menú en la barra de herramientas de
   Windows y haga clic derecho en la "Equipo" (Equipo) para abrir el menú
   contextual.
Sistemas Operativos              Administración de la Memoria   Unidad 3
b) Seleccione "Propiedades" en el menú contextual y buscar la Memoria
   "instalada (RAM) "de entrada para determinar la cantidad de RAM tiene el
   equipo instalado.




c) Presione Ctrl + Alt + Supr y seleccione "Iniciar el Administrador de
   tareas" para abrir el Trabajo Manager.
d) Haga clic en la pestaña "Rendimiento" en el Administrador de tareas.
   Revisa la "memoria" gráfico para determinar la cantidad de memoria RAM
   de su ordenador se está utilizando actualmente.




II. How to Know What RAM your Computer Will Accept

   I.     Using Windows
Sistemas Operativos        Administración de la Memoria         Unidad 3

  1. Haga clic en el menú "Inicio" situado en la esquina inferior izquierda
     de su equipo la barra de herramientas. Ahora escriba "dxdiag". Con
     ello se abre una ventana de diagnóstico mostrar todos los detalles de
     su computadora.
Sistemas Operativos          Administración de la Memoria           Unidad 3
2. Compruebe la memoria y las especificaciones del sistema. Tome nota de
la cantidad de RAM el equipo está utilizando actualmente. También anote el
sistema del fabricante nombre y modelo del sistema, tales como "Dell
XPS5420".

      Nombre: HP-210-1135LA
      Sistema Operativo: Windows 7 Starter 32 bits.
      Fabricante: Hewlett-Packard.
      Modelo: HP Mini 210-1100
      BIOS: Default System BIOS.
      Procesador: Intel® Aton™ CPU N455.
      Memoria: 2048 MB RAM
      Archivos del Programa: 945 MB usados, 3117 MB disponibles.
      Versión de Directx: Directx 11.


3. Ir al sitio web del fabricante. Una vez que haya obtenido esta información,
puede utilizar la página web del fabricante para saber la velocidad exacta y la
memoria RAM tamaño que usted necesita para su equipo. Si el sitio web del
fabricante no contar con información específica para su equipo, puede
buscar en Internet de su ordenador el nombre del modelo para encontrar la
RAM correcta.


II. Checking the Hardware Manually

   1. Apague el ordenador. Antes de comprobar manualmente el equipo de
      RAM tendrá que apagar el ordenador. Asegúrese de desenchufar el
      poder cable de la pared.
Sistemas Operativos      Administración de la Memoria       Unidad 3
  2. Abra la caja de la computadora. Dependiendo del modelo de
     ordenador, puede abrir la caja, ya sea usando un destornillador o
     deslizando el caso abierto con el liberar las palancas.




  3. Busque la memoria RAM. Una vez que la carcasa del ordenador está
     abierta tendrá que buscar módulos de la memoria RAM instalada
     actualmente en la placa base. RAM módulos parecen virutas largas y
     delgadas de ordenador que sobresale de la placa base.
Sistemas Operativos         Administración de la Memoria         Unidad 3
   4. Compruebe el tipo de memoria RAM. En la mayoría de los casos, la
      memoria RAM tendrá una etiqueta o marca en uno de los lados. Esta
      etiqueta dirá la velocidad y el pin de tamaño de la RAM. Esta es la
      información más importante que se necesita la hora de identificar el
      tipo correcto de RAM para su equipo. Asegúrese de tomar nota
      también de las ranuras de memoria RAM disponibles para ver si el
      equipo tiene suficientes huecos vacíos para una actualización de
      RAM, o si tendrá que sustituir a un chip de memoria RAM existente.




Tiene dos ranuras para memorias las cuales están ocupadas cada una por
una memoria de 512 MB.



III. CAPACIDAD DEL DISCO DURO
a) Determine el tamaño de la unidad de disco duro (no olvide mostrar
evidencia).
Sistemas Operativos            Administración de la Memoria               Unidad 3

b) Determine el espacio libre y el utilizado de la unidad de disco duro ( no olvide
mostrar evidencia).




c) Justifique, ¿Por qué son importantes el tamaño de la unidad de disco duro y el
espacio utilizado?

    La importancia del Disco Duro reside en su capacidad para almacenar
     gran cantidad de información, entre la que destaca el sistema
     operativo, programas y datos, por lo que cuanto mayor sea su
     capacidad y velocidad de acceso, mayor será su utilidad.
    El disco duro es muy importante para saber que capacidad de espacio
     tienes para saber como particionarlo de la mejor forma y pueda
     aprovecharse al máximo. Todos los componentes de la computadora
     son muy importantes.

   II.    Reflexión
          La memoria virtual es una técnica de administración de la memoria
          real que permite al Sistema Operativo bríndale al Software de
          usuarios y así mismo un espacio de direcciones mayor que la
          memoria real o física. La mayoría de los ordenadores tienen cuatro
          tipos de memoria: registro en el CPU, la memoria cache, la
Sistemas Operativos       Administración de la Memoria       Unidad 3
        memoria física, el disco duro que es mucho más lento, pero
        también más grande y barato.

Conclusión:
       El saber más sobre el verdadero funcionamiento de la memoria
y del disco duro y la importancia que tienen en el funcionamiento de la
computadora es de vital importancia ya que con esto aprovecharemos
al máximo nuestra CPU.

      Entre mejor este la memoria y el disco duro de nuestro CPU
mayor será la velocidad para poder ejecutar correctamente nuestras
aplicaciones.
Sistemas Operativos                 Administración de la Memoria                     Unidad 3
                                          ACTIVIDAD 3
                                 Algoritmos de Ubicación
      =Best-Fit=

      Supóngase que se tiene la memoria con las siguientes particiones:

      4MB          Ares 10MB

      10 MB        Maples    8MB

      10MB       JCreator 10MB

      8MB



                                                    Ares                  JC                Maple



      =Next-Fit=

      5 Procesos

      p1=0.6                             p3=0.1                                p5=0.9

      p2=0.4                             p4=0.5                                3 Bloques

      1=0.5; 2=0.2; 3=0.3


0.6                                0.9
                0.1         P3
        P1      0.5                       P1
                            P4
0.4
                                   0.1
        P2             Vacío              P2
                0.4
Sistemas Operativos      Administración de la Memoria                 Unidad 3
=Buddy System=
                                                 4MB

Proceso a   1MB
Proceso b 512M                        2MB                2MB
Proceso c 512M
Proceso d 1M                  1MB      1MB             1MB     1MB
Proceso e 64M                   PA                       PD
                                 PB         PC                512KB 512 KB


                                                              256KB    256 KB


                                                                  128 KB 128KB
                                                                      64KB 64KB


=Swapping=

        S.O                     PROCESO 1
Memoria para Usuario
       RAM                      PROCESO 2



PROCESO 1-----Swap out
PROCESO 2----Swap in
Sistemas Operativos        Administración de la Memoria       Unidad 3

                      ACTIVIDAD 4
        Paginación y Segmentación


 Paginación.                                             0
                                          Frome
                                          Nomber          1    Page 0
                       0
   Page 0                         1                       2
   Page 1              1          4                       3    Page 2
   Page 2              2          3                       4    Page 1
   Page 3              3          7                       5
Logical memory              Page Table                    6

                                                          7    Page 7
Sistemas Operativos               Administración de la Memoria     Unidad 3


 Segmentación.




        Subrou                      Stock
                                                                                                    1400
         - time
                                    Segment     3                                                          Segmet 0
                                                                                                    2400
                                                                         Limit   Base
      Segment     0                         Dymbol

                                            table                    0    1000   1400
                                                                                                    3200
        Satt
                                                                     1    400    6300
      Segment 1                                                                                            Segmet 3
                                            Segment 4                                               4300
                                                                     2    400    4300
                                            Segment 2                                                      Segment 2
                                                                     3    1100   3200               4700
                          main


                                                                     4    1000   4700                      Segment 4
                          program
                                                                                                    5700

                                                                         Segment Table
                                                                                                    6300
        Logical Adress Space                                                                               Segment 1
                                                                                                    6700


                                                                                                Physical Memory
Sistemas Operativos             Administración de la Memoria        Unidad 3


                            PRACTICA No. 8
                          MEMORIA VIRTUAL


 Objetivo
  Administrar la memoria virtual de la computadora para lograr un mejor
  rendimiento de esta mediante un diagnóstico que permita detectar posibles
  errores.

 Material y equipo necesario

           Una computadora preferentemente con Internet para consulta
           Una computadora que ejecute Windows 7

 Metodología

   I.       Configuración actual de la memoria virtual

        1. Seleccione Inicio.
Sistemas Operativos       Administración de la Memoria      Unidad 3

    2. Haga clic en Equipo y con el botón derecho del mouse seleccione
       Propiedades, aparece la ventana con información básica del
       equipo, seleccionar la opción configuración avanzada del equipo,
       posteriormente opciones de rendimiento, conteste lo siguiente:
Sistemas Operativos        Administración de la Memoria         Unidad 3




       A. ¿Qué es un archivo de paginación?

              El archivo de paginación es un espacio de intercambio utilizado
              habitualmente por cualquier sistema operativo cuando este se
              queda sin memoria RAM física. Windows utiliza un espacio en el
              disco duro para crear este archivo y poder simular la memoria
              RAM necesaria para poder ejecutar aplicaciones con soltura.En
              esta pantalla podemos ver lo que es un archivo de paginación y
              cuál es el tamaño total del archivo de paginación para todas
              las unidades.




       B. ¿Cuál es el tamaño total del archivo de paginación para todas las
          unidades?
Sistemas Operativos         Administración de la Memoria           Unidad 3




       C. ¿Cuál es el tamaño mínimo permitido y cuál el recomendado?




                                  Mínimo Permitido: 16 MB
                                  Recomendado: 3054 MB
                                  Asignado Actualmente: 2036 MB



       D. ¿Cuántas unidades están disponibles, cuáles son?
          R= 3
             C: Administrador del Sistema.
             D: Recovery
             E: HP_TOOLS


       E. ¿Cuál es el espacio disponible para cada una de ellas?
             C: 162778 MB
             D: 1981 MB
             E: 94 MB

       F. ¿Porqué alterar el valor de la memoria virtual de Windows es algo
          que en muchos casos conviene hacer?
          Por qué cada usuario tiene deferentes necesidades de uno
          y a veces requieren una mayor velocidad y memoria para
          ejecutar los procesos
Sistemas Operativos        Administración de la Memoria      Unidad 3

 II. Diagnóstico de problemas de la memoria del equipo
     3. ¿Cuándo se ejecuta la herramienta de diagnóstico de memoria?
       Se ejecuta cuando Windows detecta que hay algún problema
       con la memoria
    4. ¿Cómo se ingresa a esta herramienta? describa los pasos
       Vamos a inicio            Panel de control           Herramientas
       Administrativas      Diagnostico de memoria de Windows

    5. Reinicie y compruebe si existen problemas (ejecute la herramienta)

Más contenido relacionado

La actualidad más candente

Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Yesi Reyes

Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Miguel Damian

Rivascaonoel4
Rivascaonoel4Rivascaonoel4
Rivascaonoel4nowiwan

Pract unid3
Pract unid3Pract unid3
Pract unid3Lenidav

Tema iv informatica
Tema iv informaticaTema iv informatica
Tema iv informaticahanseldeleon

Memoria ram ddr3
Memoria ram ddr3Memoria ram ddr3
Memoria ram ddr3atiportal

La Memoria RAM. Evolución y Tipos
La Memoria RAM. Evolución y TiposLa Memoria RAM. Evolución y Tipos
La Memoria RAM. Evolución y TiposFinvanah

Informatica grupo n. 2
Informatica grupo n. 2Informatica grupo n. 2
Informatica grupo n. 2Solcitocruz

Informatica grupo n. 2
Informatica grupo n. 2Informatica grupo n. 2
Informatica grupo n. 2Suly Zambrano


La actualidad más candente (14)

2 memoria ram
2 memoria ram2 memoria ram
2 memoria ram

2 memoria ram
2 memoria ram2 memoria ram
2 memoria ram

Memoria ram
Memoria ramMemoria ram
Memoria ram

Módulos de memoria ram
Módulos de memoria ramMódulos de memoria ram
Módulos de memoria ram

Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2

Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2Tarea de investigacion 6 sm2
Tarea de investigacion 6 sm2

Rivascaonoel4
Rivascaonoel4Rivascaonoel4
Rivascaonoel4

Pract unid3
Pract unid3Pract unid3
Pract unid3

Memoria ram
Memoria ramMemoria ram
Memoria ram

Tema iv informatica
Tema iv informaticaTema iv informatica
Tema iv informatica

Memoria ram ddr3
Memoria ram ddr3Memoria ram ddr3
Memoria ram ddr3

La Memoria RAM. Evolución y Tipos
La Memoria RAM. Evolución y TiposLa Memoria RAM. Evolución y Tipos
La Memoria RAM. Evolución y Tipos

Informatica grupo n. 2
Informatica grupo n. 2Informatica grupo n. 2
Informatica grupo n. 2

Informatica grupo n. 2
Informatica grupo n. 2Informatica grupo n. 2
Informatica grupo n. 2


Destacado

Sistemas operativos-breddy-soto
Sistemas operativos-breddy-sotoSistemas operativos-breddy-soto
Sistemas operativos-breddy-sotoIsrael Ramirez

Organización y administración de la memoria virtual
Organización y administración de la memoria virtualOrganización y administración de la memoria virtual
Organización y administración de la memoria virtualOscar LS

Administracion de memoria virtual
Administracion de memoria virtualAdministracion de memoria virtual
Administracion de memoria virtualMarco Lopez

Administración de la memoria virtual.
Administración de la memoria virtual.Administración de la memoria virtual.
Administración de la memoria virtual.Lely

Administracion de memoria virtual
Administracion de memoria virtualAdministracion de memoria virtual
Administracion de memoria virtualclaupam27

EL SATA e IDE y el funcionamiento del Computador
EL SATA e IDE y el funcionamiento del ComputadorEL SATA e IDE y el funcionamiento del Computador
EL SATA e IDE y el funcionamiento del ComputadorJosè Jimènez

Piramide egipcia 4485
Piramide egipcia 4485Piramide egipcia 4485
Piramide egipcia 4485diegete

instalacion configuracion de servidores
instalacion configuracion de servidoresinstalacion configuracion de servidores
instalacion configuracion de servidoreshenryyacila

Contabilidad y sus ramas de jaime castro saucedo
Contabilidad y sus ramas de jaime castro saucedoContabilidad y sus ramas de jaime castro saucedo
Contabilidad y sus ramas de jaime castro saucedoJAIMECASTROSAUCEDO

5. inseminación artificial
5. inseminación artificial5. inseminación artificial
5. inseminación artificialMARCO UGSINA


Destacado (20)

Sistemas operativos-breddy-soto
Sistemas operativos-breddy-sotoSistemas operativos-breddy-soto
Sistemas operativos-breddy-soto

Organización y administración de la memoria virtual
Organización y administración de la memoria virtualOrganización y administración de la memoria virtual
Organización y administración de la memoria virtual

Unidad iii
Unidad iiiUnidad iii
Unidad iii

Administracion de memoria virtual
Administracion de memoria virtualAdministracion de memoria virtual
Administracion de memoria virtual

Administración de la memoria virtual.
Administración de la memoria virtual.Administración de la memoria virtual.
Administración de la memoria virtual.

Administracion de memoria virtual
Administracion de memoria virtualAdministracion de memoria virtual
Administracion de memoria virtual

EL SATA e IDE y el funcionamiento del Computador
EL SATA e IDE y el funcionamiento del ComputadorEL SATA e IDE y el funcionamiento del Computador
EL SATA e IDE y el funcionamiento del Computador

Unidad 3
Unidad 3Unidad 3
Unidad 3

Administración de Memoria
Administración de MemoriaAdministración de Memoria
Administración de Memoria

PAGINACION Y SEGMENTACION DE MEMORIA
PAGINACION Y SEGMENTACION DE MEMORIAPAGINACION Y SEGMENTACION DE MEMORIA
PAGINACION Y SEGMENTACION DE MEMORIA

El renacuajo paseador
El renacuajo paseadorEl renacuajo paseador
El renacuajo paseador

Piramide egipcia 4485
Piramide egipcia 4485Piramide egipcia 4485
Piramide egipcia 4485

instalacion configuracion de servidores
instalacion configuracion de servidoresinstalacion configuracion de servidores
instalacion configuracion de servidores

Precentacion de Info. 1ºD COBAEG
Precentacion de Info. 1ºD COBAEG Precentacion de Info. 1ºD COBAEG
Precentacion de Info. 1ºD COBAEG

OP ED ER. Narcís Prat
OP ED ER. Narcís PratOP ED ER. Narcís Prat
OP ED ER. Narcís Prat

Examen
ExamenExamen
Examen

Contabilidad y sus ramas de jaime castro saucedo
Contabilidad y sus ramas de jaime castro saucedoContabilidad y sus ramas de jaime castro saucedo
Contabilidad y sus ramas de jaime castro saucedo

Actividades de maru
Actividades de maruActividades de maru
Actividades de maru

jesus y guillee
 jesus y guillee jesus y guillee
jesus y guillee

5. inseminación artificial
5. inseminación artificial5. inseminación artificial
5. inseminación artificial


Similar a Unidad 3 (20)

Diferencia entre memoria ram y rom
Diferencia entre memoria ram y romDiferencia entre memoria ram y rom
Diferencia entre memoria ram y rom

13 la memoria
13 la memoria13 la memoria
13 la memoria

1.3 La memoria principal ram
1.3 La memoria principal ram1.3 La memoria principal ram
1.3 La memoria principal ram

Expo memorias
Expo memoriasExpo memorias
Expo memorias

MEMORIA RAM
MEMORIA RAMMEMORIA RAM
MEMORIA RAM

Memoria ram
Memoria ramMemoria ram
Memoria ram

Memoria ram
Memoria ramMemoria ram
Memoria ram

Memorias ram
Memorias ramMemorias ram
Memorias ram

Memoria ram
Memoria ramMemoria ram
Memoria ram

Tipos de memoria ram
Tipos de memoria ramTipos de memoria ram
Tipos de memoria ram

Memoria ram y rom modificada
Memoria ram y rom modificadaMemoria ram y rom modificada
Memoria ram y rom modificada

Memoria ram ::: http://leymebamba.com
Memoria ram  ::: http://leymebamba.comMemoria ram  ::: http://leymebamba.com
Memoria ram ::: http://leymebamba.com

Memoriaram
MemoriaramMemoriaram
Memoriaram

Memoria Ram
Memoria Ram Memoria Ram
Memoria Ram

Memoriaram
MemoriaramMemoriaram
Memoriaram

memoria sdram
memoria sdrammemoria sdram
memoria sdram

Memoria ram
Memoria ramMemoria ram
Memoria ram

Ddr Sdram María Eugenia Vargas
Ddr Sdram María Eugenia VargasDdr Sdram María Eugenia Vargas
Ddr Sdram María Eugenia Vargas

Memorias
MemoriasMemorias
Memorias

Ram.fpb
Ram.fpb Ram.fpb
Ram.fpb


Más de Lenidav

Practicas
PracticasPracticas
PracticasLenidav

Actividad un6
Actividad  un6Actividad  un6
Actividad un6Lenidav

Practicas un6
Practicas un6Practicas un6
Practicas un6Lenidav

Practica no14
Practica no14Practica no14
Practica no14Lenidav

Actividades Unidad 6
Actividades Unidad 6Actividades Unidad 6
Actividades Unidad 6Lenidav

Unidad 3
Unidad 3 Unidad 3
Unidad 3 Lenidav

Actividades5
Actividades5Actividades5
Actividades5Lenidav

Practicas
PracticasPracticas
PracticasLenidav

Practicas Unidad 6
Practicas Unidad 6Practicas Unidad 6
Practicas Unidad 6Lenidav

Actividades Unidad 6
Actividades Unidad 6Actividades Unidad 6
Actividades Unidad 6Lenidav

Servidor WEB
Servidor WEBServidor WEB
Servidor WEBLenidav

Pract un4
Pract un4Pract un4
Pract un4Lenidav

Act uni4
Act uni4Act uni4
Act uni4Lenidav

Practica 10 (1)
Practica 10 (1)Practica 10 (1)
Practica 10 (1)Lenidav

Proc9[1]
Proc9[1]Proc9[1]
Proc9[1]Lenidav

Actividades naye
Actividades nayeActividades naye
Actividades nayeLenidav

Practica 10
Practica 10Practica 10
Practica 10Lenidav

Practica 9
Practica 9Practica 9
Practica 9Lenidav

Actividades Unidad 4
Actividades Unidad 4Actividades Unidad 4
Actividades Unidad 4Lenidav

Unidad 3: Actividades y Practicas
Unidad 3: Actividades y PracticasUnidad 3: Actividades y Practicas
Unidad 3: Actividades y PracticasLenidav


Más de Lenidav (20)

Practicas
PracticasPracticas
Practicas

Actividad un6
Actividad  un6Actividad  un6
Actividad un6

Practicas un6
Practicas un6Practicas un6
Practicas un6

Practica no14
Practica no14Practica no14
Practica no14

Actividades Unidad 6
Actividades Unidad 6Actividades Unidad 6
Actividades Unidad 6

Unidad 3
Unidad 3 Unidad 3
Unidad 3

Actividades5
Actividades5Actividades5
Actividades5

Practicas
PracticasPracticas
Practicas

Practicas Unidad 6
Practicas Unidad 6Practicas Unidad 6
Practicas Unidad 6

Actividades Unidad 6
Actividades Unidad 6Actividades Unidad 6
Actividades Unidad 6

Servidor WEB
Servidor WEBServidor WEB
Servidor WEB

Pract un4
Pract un4Pract un4
Pract un4

Act uni4
Act uni4Act uni4
Act uni4

Practica 10 (1)
Practica 10 (1)Practica 10 (1)
Practica 10 (1)

Proc9[1]
Proc9[1]Proc9[1]
Proc9[1]

Actividades naye
Actividades nayeActividades naye
Actividades naye

Practica 10
Practica 10Practica 10
Practica 10

Practica 9
Practica 9Practica 9
Practica 9

Actividades Unidad 4
Actividades Unidad 4Actividades Unidad 4
Actividades Unidad 4

Unidad 3: Actividades y Practicas
Unidad 3: Actividades y PracticasUnidad 3: Actividades y Practicas
Unidad 3: Actividades y Practicas


Unidad 3

  • 1. INSTITUTO TECNOLÓGICO DE SAN JUAN DEL RIO Sistemas Operativos Unidad 3: “Administración de la Memoria”. Mirna Fabiola Garduño Hernández. Alumna M.C Claudia Morales Castro Profesora Ing. Sistemas Computacionales
  • 2. Sistemas Operativos Administración de la Memoria Unidad 3 ACTIVIDAD 1 Líneas del tiempo Memoria RAM “La memoria RAM es una memoria volátil, una definición rápida sería la un tipo de memoria temporal que pierden sus datos cuando se quedan sin energía. Se utiliza generalmente para almacenar temporalmente datos, con este trabajo pretendemos mostrar la historia y la evolución de la memoria RAM a través del tiempo desde un punto de vista técnico.” FPM-RAM: Fecha de introducción: 1990 Descripción de la tecnología: Aparece actualmente con dos velocidades de acceso, 60 nanosegundos los más rápidos y 70 nanosegundos las más lentas. Para sistemas basados en procesadores Pentium con velocidades de bus de 66Mhz (procesadores a 100, 133, 166 y 200Mhz) es necesario instalar memorias de 60 nanosegundos para no generar estados de espera de la cpu. Velocidad de transferencia: 200 MB/s EDO-RAM: Fecha de introducción: 1994 Descripción de la tecnología: Extended Data Output-RAM. Evoluciona de la Fast Page; permite empezar a introducir nuevos datos mientras los anteriores están saliendo (haciendo su Output), lo que la hace algo más rápida (un 5%, más o menos).Muy común en los Pentium MMX y AMD K6, con velocidad de 70, 60 ó 50 ns. Se instala sobre todo en SIMMs de 72 contactos, aunque existe en forma de DIMMs de 168. Velocidad de transferencia: 320 MB/s
  • 3. Sistemas Operativos Administración de la Memoria Unidad 3 BEDO-RAM: Fecha de introducción: 1997 procesador. En la actualidad es soportada por los chipsets VIA 580VP, 590VP y 680VP Descripción de la tecnología: Es una evolución de la EDO RAM y competidora de la SDRAM. Lee los datos en ráfagas, lo que significa que una vez que se accede a un dato de una posición determinada de memoria se leen los tres siguientes datos en un solo ciclo de reloj por cada uno de ellos, reduciendo los tiempos de espera del Velocidad de transferencia: Ofrece tasas de transferencia desde 533 MB/s hasta 1066 MB/s SDR SDRAM empiece un acceso mientras la otra mitad está terminando el anterior. Cuenta con tiempos de Descripción de la tecnología: Memoria RAM acceso de entre 25 y 10 ns y que se presentan en dinámica de acceso síncrono de tasa de datos módulos DIMM de 168 contactos en ordenadores simple. La diferencia principal radica en que este de sobremesa y en módulos SO-DIMM de 72, tipo de memoria se conecta al reloj del sistema y 100, 144, o 200 contactos en el caso de los está diseñada para ser capaz de leer o escribir a un ordenadores portátiles. ciclo de reloj por acceso, es decir, sin estados de espera intermedios Este tipo de memoria incluye tecnología Inter Leaving, que permite que la mitad del módulo PC66: Fecha de introducción: 1997 ns y ofrece tasas de transferencia de hasta 533 MB/s. Velocidad de transferencia: La velocidad de bus de memoria es de 66 MHz, temporización de 15 PC100: Fecha de introducción: 1998 Velocidad de transferencia: La velocidad de bus de memoria es de 125 MHz, temporización de 8 ns y ofrece tasas de transferencia de hasta 800 MB/s.
  • 4. Sistemas Operativos Administración de la Memoria Unidad 3 PC133: Fecha de introducción 1999 Velocidad de transferencia: La velocidad de bus de memoria es de 133 MHz, temporización de 7,5 ns y ofrece tasas de transferencia de hasta 1066 MB/s. DDR-SDRAM: Descripción de la tecnología: Son distintos simultáneamente en un mismo ciclo de reloj. módulos compuestos por memorias síncronas Los módulos DDRs soportan una capacidad máxima de (SDRAM), disponibles en encapsulado DIMM, que 1 GB. permite la transferencia de datos por dos canales PC1600–DDR200: Fecha de introducción: 2001 Velocidad de transferencia: 1600 MB/s PC2100 – DDR266: Fecha de introducción: 2002 Velocidad de transferencia: 2133 MB/s PC2100 – DDR266: Velocidad de transferencia: Tecnología de memoria RAM DDR que trabaja a una frecuencia Fecha de introducción: A mediados del 2003 de 333 MHz con un bus de 166MHz y ofrece una tasa de transferencia máxima de 2.7 GB/s.
  • 5. Sistemas Operativos Administración de la Memoria Unidad 3 PC3200 – DDR400: Fecha de introducción: de 400 MHz con un bus de 200MHz y ofrece una Junio del 2004 tasa de transferencia máxima de 3.2 GB/s. Velocidad de transferencia: Está tecnología de memoria RAM DDR que trabaja a una frecuencia PC4200 – DDR533: Fecha de introducción: A mediados del 2004 Velocidad de transferencia: Tecnologías de memoria RAM que trabajan por encima de los 533MHz de frecuencia ya son consideradas DDR2 y estas tienen 240 pines. Trabaja a una frecuencia de 533 MHz con un bus de 133MHz y ofrece una tasa de transferencia máxima de 4.2 GB/s. PC4800 – DDR600: Fecha de introducción: A mediados del 2004.Velocidad de transferencia Tecnología de memoria RAM DDR2 que trabaja a una frecuencia de 600 MHz con un bus de 150MHz y ofrece una tasa de transferencia máxima de 4.8 GB/s. PC5300 – DDR667: Fecha de introducción: A frecuencia de 667 MHz con un bus de 166MHz y finales del 2004 ofrece una tasa de transferencia máxima de 5.3 GB/s. Velocidad de transferencia Tecnología de memoria RAM DDR2 que trabaja a una
  • 6. Sistemas Operativos Administración de la Memoria Unidad 3 PC6400 – DDR800: Fecha de introducción: A ofrece una tasa de transferencia máxima de 6.4 finales del 2004 GB/s. Velocidad de transferencia: Tecnología de memoria RAM DDR2 que trabaja a una frecuencia de 800 MHz con un bus de 200MHz y DDR3 – 800: Fecha de introducción: Junio del 2004 Velocidad de transferencia Posee el mismo número de pines que la DDR2. A pesar de eso son incompatibles con las DDR2, puesto que la muesca está ubicada en un lugar diferente. Trabajan a un voltaje de 1.5V mientras que las DDR2 trabajan a 2.5, dándoles la ventaja de menor consumo de energía. Trabaja a una frecuencia de 800 MHz con un bus de 100MHz y ofrece una tasa de transferencia máxima de 6.4 GB/s. DDR3 – 1066: Fecha de introducción: Mayo GB/s. del 2007.Velocidad de transferencia: Tecnología de memoria RAM DDR3 que trabaja a una frecuencia de 1066MHz con un bus de 133MHz y ofrece una tasa de transferencia máxima de 8.53 DDR3 – 1333: Fecha de introducción: Mayo con velocidades de transferencia de 10.667 GB/s de 2007 @ 1333 MHz Velocidad de transferencia: De las primeras memorias clasificadas como de “Low-Latency”
  • 7. Sistemas Operativos Administración de la Memoria Unidad 3 DDR3 – 1600: Fecha de introducción: Julio de 2007 Velocidad de transferencia de la información: 12.80 GB/s @ 1600 MHz DDR3 – 1800: Fecha de introducción: Agosto de 2007 Velocidad de transferencia: 14.40 GB/s @ 1800 MHz DDR3 – 2000 Fecha de introducción: Marzo de 2008 (pruebas) Velocidad de transferencia: 16.0 GB/s @ 2000 MHz RDRAM Descripción de la tecnología: También llamadas Rambus, se caracterizan por utilizar dos canales en vez de uno con 184 pines y un bus de 16-bit
  • 8. Sistemas Operativos Administración de la Memoria Unidad 3 RAMBUS PC600: Fecha de introducción: 1999 Velocidad de transferencia: 1.06 GB/s por canal, que hacen en total 2.12 GB/s @ 266MHz RAMBUS PC700: Fecha de introducción: 1999.Velocidad de transferencia: 1.42 GB/s por canal, que hacen en total 2.84 GB/s @ 356 MHz RAMBUS PC800: Fecha de introducción: 1999 Velocidad de transferencia: 1.6 GB/s por canal, que hacen en total 3.2GB/s @ 400 MHz ESDRAM: Fecha de introducción: A mediados de año de 1999 Descripción de la tecnología: Esta memoria incluye una pequeña memoria estática en el interior del chip SDRAM. Con ello, las peticiones de ciertos ser resueltas por esta rápida memoria, aumentando las prestaciones. Se basa en un principio muy similar al de la memoria caché utilizada en los procesadores actuales. Velocidad de transferencia de la información: Hasta 1.6 GB/s @ 133MHz y hasta 3.2 GB/s @ 150 MHz Flash Memory: Este tipo de memoria se utiliza principalmente para almacenamiento, pero actualmente Windows Vista nos la opción de utilizarla también como memoria RAM, a continuación las características: Fecha de introducción: Fueron inventadas en 1984 (ambos tipos NOR y NAND) por Toshiba y presentadas también en ese año en el IEEE-IEDM, pero fueron introducidas al mercado (las de tipo NOR) en 1988 por Intel. En 1988 Toshiba anunció el tipo NAND en el ISSCC. Descripción de la tecnología: Memoria no volátil con usos de en pequeños dispositivos basados en el uso de baterías como teléfonos móviles, PDA, pequeños electrodomésticos, cámaras de fotos digitales, reproductores
  • 9. Sistemas Operativos Administración de la Memoria Unidad 3 portátiles de audio o simples dispositivos de almacenamiento portátiles. Con capacidades de almacenamiento de 64MB hasta 32GB, basadas en NOR y NAND. Velocidad de transferencia: La velocidad de transferencia de estas tarjetas, al igual que la capacidad de las mismas, se ha ido incrementando progresivamente, generalmente la velocidad es mayor en lectura que en escritura.
  • 10. Sistemas Operativos Administración de la Memoria Unidad 3 Discos Duros Si algo ha evolucionado a lo largo de la historia en la informática, es la capacidad de almacenamiento de los discos duros. Hemos pasado de unos pocos “megas” de capacidad de equipos que ocupaban una habitación entera, a cientos de “gigas” en un aparato que cabe en la palma de nuestra mano. Esta es la historia de los discos duros. 1935 1953 1956 AEG Invento el primer IBM construye su IBM desarrolla el dispositivo de primera unidad de primer sistema de almacenamiento de cinta almacenamiento en audio en soporte disco magnético. magnético (analógico). RAMAC podía almacenar SMC. 1961 1963 1973 IBM inventa el primer IBM introduce el IBM crea el disco disco duro en el que las primer sistema de “Winchester hard disk cabezas no están en disco extraíble. drive”, el precursor de contacto con los platos. los discos actuales. Se conocía a este sistema como “airbering”. Tenía 2 platos con una capacidad de 30 MB. 1976 1980 1986 Shugart inventa el Seagate Technology Aparece el Standard disquete de 5 y ¼. presenta el primer disco “Integrated Driver duro para microordenadores Electronics (IDE)”. el ST506, que puede Forma en que influyen almacenar hasta 5 MB. los datos entre la CPU.
  • 11. Sistemas Operativos Administración de la Memoria Unidad 3 1988 1991 1992 Aparecen las Aparece el primer disco Se crea la tecnología especificaciones RAID con cabezales de SMART (Self “Redundate Arrayas of tecnología Magneto Monitoring, Analysis Inexpensive Disks” único Resistiva (MR). and Reporting disco lógico de mayor Technology) una tamaño. Protección Primer HDS de 2.5 tecnología que contra fallos físicos en los pulgadas. incorpora todos los discos. discos. 1993 1996 1997 Western Digital Seagate introduce el Aparece Ultra ATA con “Enhanced IDE” (EIDE). primer disco de 10,000 una velocidad máxima El nuevo standard se RPM-Cheetah IBM de transferencia de fusiono con ATA en un presento los primeros hasta 33 MBps dejando futuro. Soporta HDS con cabezales obsoleto a EIDE. velocidad elevada. 6MR (Giant Magneto Resisteve). 1999 2000 2002 IBM lanza el Microdrive, Seagate presenta el Se supera el límite que el disco duro más primer disco duro de permite hasta ahora el pequeño del mundo 15,000 RPM. estándar ATA de 1376 con un diámetro de B plato de 1. 2005 2007 2003 Toshiba introduce el Hitachi rompe el record en Aparece el estándar S- registro perpendicular almacenamiento por disco ATA (Serial ATA). en discos duros duro, creando un disco de comerciales. 1TB (1TB=1000 GB= 1 Millon de Megabytes). 2010 Bajo la coordinación de IDEMA se crea el estándar “Advanced Formal” con 4 Kib por bloque (sector lógico) en lugar de los tradicionales 512 bytes/sector. El tamaño correcto de 4096 bytes (4 Kib)
  • 12. Sistemas Operativos Administración de la Memoria Unidad 3 ACTIVIDAD 2 MAIN MEMORY Mapa Mental. PRECESO SRAM RAM  Unidad central más importante.  Memoria estática.  Elemento más importante en el  Se llevan a cabo diversas tareas.  Segundo tipo de memoria principal. desempeño del CPU.  Recupera información necesaria para  La información permanece como  Efecto directo sobre la velocidad del la RAM. una imagen estática. equipo.  Es menos densa.  Recupera datos el CPU. DRAM REQUISITOS DEL SISTEMA  Memoria dinámica de acceso  Tener suficiente memoria instalada. aleatorio.  Windows Vista Básica requiere  Constante restauración. mínimo 512 MB.  Los datos son enviados a millones de  Sin la RAM la computadora no es pulsos por segundos a las celdas. capaz de funcionar correctamente. Memoria Principal FUNCION  Memoria de acceso aleatorio.   El ordenador lee y escribe datos Cuando la memoria RAM no puede  RAM. manejar toda las funciones. desde la memoria RAM.  Windows permite que utilice la memoria  Almacena *Software y  Al encender una computadora carga Aplicaciones Software. el Sistema Operativo en la RAM. virtual.  Actúan como memoria RAM.  Usa todos los programas contenidos.  Mover los archivos. ACTUALIZACION  Aumenta la velocidad y fiabilidad. MMU FSB  Se introduce en el ordenador.  Está conectada al CPU a través de un  Es responsable de los archivos de frontal Bus. programación en la memoria virtual.  La velocidad del sistema depende a la anchura del FSB.  La transferencia de datos es a través de FSB.
  • 13. Sistemas Operativos Administración de la Memoria Unidad 3 Cuestionario. 1. ¿De qué otro nombre se le conoce a la memoria de acceso aleatorio? R= RAM 2. Es uno de los componentes más importantes en el ordenador. R= Unidad Central de Procesos. 3. ¿Qué significan las siglas DRAM? R= Memoria dinámica de acceso aleatorio. 4. Es el segundo tipo de memoria principal en un ordenador. R= Memoria estática de acceso aleatorio (SRAM). 5. ¿Cuánto requiere como mínimo en memoria Windows Vista Básica? R= Requiere de 512 MB de RAM y se sugiere 1 GB. 6. ¿Cuál es el responsable de paginación en la memoria virtual? R= Unidad de memoria de Gestión (MMU). 7. Está conectado el CPU a través de un frontal de Bus. R= FSB.
  • 14. Sistemas Operativos Administración de la Memoria Unidad 3 PRACTICA No. 7 MEMORIA PRINCIPAL Objetivo: Identificar el porcentaje de utilización de RAM en una computadora, así como su ubicación en la tarjeta madre para determinar el tipo de SO que se puede ejecutar y los programas de aplicación que se pueden utilizar. Introducción: Material y equipo necesario  Una computadora preferentemente con Internet para consulta  Una computadora que ejecute Windows 7 Metodología I.Verificar la cantidad de la memoria RAM utilizada en un sistema operativo de la familia de Windows. a) Haga clic en el botón "Inicio" del menú en la barra de herramientas de Windows y haga clic derecho en la "Equipo" (Equipo) para abrir el menú contextual.
  • 15. Sistemas Operativos Administración de la Memoria Unidad 3 b) Seleccione "Propiedades" en el menú contextual y buscar la Memoria "instalada (RAM) "de entrada para determinar la cantidad de RAM tiene el equipo instalado. c) Presione Ctrl + Alt + Supr y seleccione "Iniciar el Administrador de tareas" para abrir el Trabajo Manager. d) Haga clic en la pestaña "Rendimiento" en el Administrador de tareas. Revisa la "memoria" gráfico para determinar la cantidad de memoria RAM de su ordenador se está utilizando actualmente. II. How to Know What RAM your Computer Will Accept I. Using Windows
  • 16. Sistemas Operativos Administración de la Memoria Unidad 3 1. Haga clic en el menú "Inicio" situado en la esquina inferior izquierda de su equipo la barra de herramientas. Ahora escriba "dxdiag". Con ello se abre una ventana de diagnóstico mostrar todos los detalles de su computadora.
  • 17. Sistemas Operativos Administración de la Memoria Unidad 3 2. Compruebe la memoria y las especificaciones del sistema. Tome nota de la cantidad de RAM el equipo está utilizando actualmente. También anote el sistema del fabricante nombre y modelo del sistema, tales como "Dell XPS5420".  Nombre: HP-210-1135LA  Sistema Operativo: Windows 7 Starter 32 bits.  Fabricante: Hewlett-Packard.  Modelo: HP Mini 210-1100  BIOS: Default System BIOS.  Procesador: Intel® Aton™ CPU N455.  Memoria: 2048 MB RAM  Archivos del Programa: 945 MB usados, 3117 MB disponibles.  Versión de Directx: Directx 11. 3. Ir al sitio web del fabricante. Una vez que haya obtenido esta información, puede utilizar la página web del fabricante para saber la velocidad exacta y la memoria RAM tamaño que usted necesita para su equipo. Si el sitio web del fabricante no contar con información específica para su equipo, puede buscar en Internet de su ordenador el nombre del modelo para encontrar la RAM correcta. II. Checking the Hardware Manually 1. Apague el ordenador. Antes de comprobar manualmente el equipo de RAM tendrá que apagar el ordenador. Asegúrese de desenchufar el poder cable de la pared.
  • 18. Sistemas Operativos Administración de la Memoria Unidad 3 2. Abra la caja de la computadora. Dependiendo del modelo de ordenador, puede abrir la caja, ya sea usando un destornillador o deslizando el caso abierto con el liberar las palancas. 3. Busque la memoria RAM. Una vez que la carcasa del ordenador está abierta tendrá que buscar módulos de la memoria RAM instalada actualmente en la placa base. RAM módulos parecen virutas largas y delgadas de ordenador que sobresale de la placa base.
  • 19. Sistemas Operativos Administración de la Memoria Unidad 3 4. Compruebe el tipo de memoria RAM. En la mayoría de los casos, la memoria RAM tendrá una etiqueta o marca en uno de los lados. Esta etiqueta dirá la velocidad y el pin de tamaño de la RAM. Esta es la información más importante que se necesita la hora de identificar el tipo correcto de RAM para su equipo. Asegúrese de tomar nota también de las ranuras de memoria RAM disponibles para ver si el equipo tiene suficientes huecos vacíos para una actualización de RAM, o si tendrá que sustituir a un chip de memoria RAM existente. Tiene dos ranuras para memorias las cuales están ocupadas cada una por una memoria de 512 MB. III. CAPACIDAD DEL DISCO DURO a) Determine el tamaño de la unidad de disco duro (no olvide mostrar evidencia).
  • 20. Sistemas Operativos Administración de la Memoria Unidad 3 b) Determine el espacio libre y el utilizado de la unidad de disco duro ( no olvide mostrar evidencia). c) Justifique, ¿Por qué son importantes el tamaño de la unidad de disco duro y el espacio utilizado?  La importancia del Disco Duro reside en su capacidad para almacenar gran cantidad de información, entre la que destaca el sistema operativo, programas y datos, por lo que cuanto mayor sea su capacidad y velocidad de acceso, mayor será su utilidad.  El disco duro es muy importante para saber que capacidad de espacio tienes para saber como particionarlo de la mejor forma y pueda aprovecharse al máximo. Todos los componentes de la computadora son muy importantes. II. Reflexión La memoria virtual es una técnica de administración de la memoria real que permite al Sistema Operativo bríndale al Software de usuarios y así mismo un espacio de direcciones mayor que la memoria real o física. La mayoría de los ordenadores tienen cuatro tipos de memoria: registro en el CPU, la memoria cache, la
  • 21. Sistemas Operativos Administración de la Memoria Unidad 3 memoria física, el disco duro que es mucho más lento, pero también más grande y barato. Conclusión: El saber más sobre el verdadero funcionamiento de la memoria y del disco duro y la importancia que tienen en el funcionamiento de la computadora es de vital importancia ya que con esto aprovecharemos al máximo nuestra CPU. Entre mejor este la memoria y el disco duro de nuestro CPU mayor será la velocidad para poder ejecutar correctamente nuestras aplicaciones.
  • 22. Sistemas Operativos Administración de la Memoria Unidad 3 ACTIVIDAD 3 Algoritmos de Ubicación =Best-Fit= Supóngase que se tiene la memoria con las siguientes particiones: 4MB Ares 10MB 10 MB Maples 8MB 10MB JCreator 10MB 8MB Ares JC Maple =Next-Fit= 5 Procesos p1=0.6 p3=0.1 p5=0.9 p2=0.4 p4=0.5 3 Bloques 1=0.5; 2=0.2; 3=0.3 0.6 0.9 0.1 P3 P1 0.5 P1 P4 0.4 0.1 P2 Vacío P2 0.4
  • 23. Sistemas Operativos Administración de la Memoria Unidad 3 =Buddy System= 4MB Proceso a 1MB Proceso b 512M 2MB 2MB Proceso c 512M Proceso d 1M 1MB 1MB 1MB 1MB Proceso e 64M PA PD PB PC 512KB 512 KB 256KB 256 KB 128 KB 128KB 64KB 64KB =Swapping= S.O PROCESO 1 Memoria para Usuario RAM PROCESO 2 PROCESO 1-----Swap out PROCESO 2----Swap in
  • 24. Sistemas Operativos Administración de la Memoria Unidad 3 ACTIVIDAD 4 Paginación y Segmentación  Paginación. 0 Frome Nomber 1 Page 0 0 Page 0 1 2 Page 1 1 4 3 Page 2 Page 2 2 3 4 Page 1 Page 3 3 7 5 Logical memory Page Table 6 7 Page 7
  • 25. Sistemas Operativos Administración de la Memoria Unidad 3  Segmentación. Subrou Stock 1400 - time Segment 3 Segmet 0 2400 Limit Base Segment 0 Dymbol table 0 1000 1400 3200 Satt 1 400 6300 Segment 1 Segmet 3 Segment 4 4300 2 400 4300 Segment 2 Segment 2 3 1100 3200 4700 main 4 1000 4700 Segment 4 program 5700 Segment Table 6300 Logical Adress Space Segment 1 6700 Physical Memory
  • 26. Sistemas Operativos Administración de la Memoria Unidad 3 PRACTICA No. 8 MEMORIA VIRTUAL  Objetivo Administrar la memoria virtual de la computadora para lograr un mejor rendimiento de esta mediante un diagnóstico que permita detectar posibles errores.  Material y equipo necesario  Una computadora preferentemente con Internet para consulta  Una computadora que ejecute Windows 7  Metodología I. Configuración actual de la memoria virtual 1. Seleccione Inicio.
  • 27. Sistemas Operativos Administración de la Memoria Unidad 3 2. Haga clic en Equipo y con el botón derecho del mouse seleccione Propiedades, aparece la ventana con información básica del equipo, seleccionar la opción configuración avanzada del equipo, posteriormente opciones de rendimiento, conteste lo siguiente:
  • 28. Sistemas Operativos Administración de la Memoria Unidad 3 A. ¿Qué es un archivo de paginación? El archivo de paginación es un espacio de intercambio utilizado habitualmente por cualquier sistema operativo cuando este se queda sin memoria RAM física. Windows utiliza un espacio en el disco duro para crear este archivo y poder simular la memoria RAM necesaria para poder ejecutar aplicaciones con soltura.En esta pantalla podemos ver lo que es un archivo de paginación y cuál es el tamaño total del archivo de paginación para todas las unidades. B. ¿Cuál es el tamaño total del archivo de paginación para todas las unidades?
  • 29. Sistemas Operativos Administración de la Memoria Unidad 3 C. ¿Cuál es el tamaño mínimo permitido y cuál el recomendado?  Mínimo Permitido: 16 MB  Recomendado: 3054 MB  Asignado Actualmente: 2036 MB D. ¿Cuántas unidades están disponibles, cuáles son? R= 3  C: Administrador del Sistema.  D: Recovery  E: HP_TOOLS E. ¿Cuál es el espacio disponible para cada una de ellas?  C: 162778 MB  D: 1981 MB  E: 94 MB F. ¿Porqué alterar el valor de la memoria virtual de Windows es algo que en muchos casos conviene hacer? Por qué cada usuario tiene deferentes necesidades de uno y a veces requieren una mayor velocidad y memoria para ejecutar los procesos
  • 30. Sistemas Operativos Administración de la Memoria Unidad 3 II. Diagnóstico de problemas de la memoria del equipo 3. ¿Cuándo se ejecuta la herramienta de diagnóstico de memoria? Se ejecuta cuando Windows detecta que hay algún problema con la memoria 4. ¿Cómo se ingresa a esta herramienta? describa los pasos Vamos a inicio Panel de control Herramientas Administrativas Diagnostico de memoria de Windows 5. Reinicie y compruebe si existen problemas (ejecute la herramienta)
