El documento describe los materiales y procesos para aplicar zarpeo y afine en una pared. Explica que el zarpeo se aplica primero usando una mezcla de cemento, cal, agua y arena. Luego, el afine se aplica sobre el zarpeo para darle un acabado más suave usando una mezcla más fina y una llana en lugar de una cuchara. También proporciona detalles sobre cómo preparar y colocar correctamente estas capas.

1. FACULTAD DE ARQUITECTURA 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

2. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

3. MATERIALES PARA EL ZARPEO (REPELLADO): Cemento Cal Agua Arena Estos son los materiales bases para cualquier tipo de zarpeo(rustico, pulido, etc.), ya que después de este, puede aplicarse otro tipo de acabados. NOTA: La mezcla se realiza en diferentes porciones dependiendo el tipo de clima. Clima húmedo: se recomiendo utilizar mas “Cal” que cemento, este material absorbe mas la humedad del ambiente y endurece con el tiempo. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

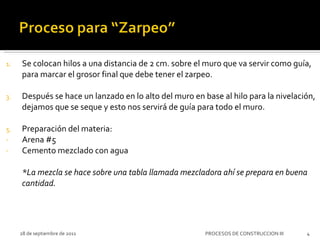

4. Se colocan hilos a una distancia de 2 cm. sobre el muro que va servir como guía, para marcar el grosor final que debe tener el zarpeo. Después se hace un lanzado en lo alto del muro en base al hilo para la nivelación, dejamos que se seque y esto nos servirá de guía para todo el muro. Preparación del materia: Arena #5 Cemento mezclado con agua *La mezcla se hace sobre una tabla llamada mezcladora ahí se prepara en buena cantidad. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

5. 4. La mezcla preparada anteriormente se vacía a una tabla llamada “mezcla” o “talacha” ahí se pone el mortero en menos cantidad. *POR PRECAUCIÓN : Se recomienda tener un bote de agua cerca de las mezclas para estar mesclando y que el mortero no se endurezca, aunque este trabajo normalmente es rápido y las cantidades que se colocan en las mezclas son pequeñas así que pocas veces se endurece. 5. La colocación del zarpeo, se hace de abajo hacia arriba ya sea en interior o exterior, para poder hacerlo se debe de tener con la mano que no se la que utilizas normalmente la mezcla con mortero preparado, después con la otra mano en este caso la derecha se toma la cuchara y se toma un poco de mortero, se agita el mortero para que quede pegado en el muro, después de agitarlo el mortero se ve como en forma aplastada y se lanza con fuerza contra el muro y hacia arriba para que se pegue y no se caiga el mortero 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

6. NOTA: Las formas en el que el mortero no puede quedar pegado al muro: Es que lo hagan con poca fuerza hacia el muro. Que se aviente de manera inversa es decir de arriba hacia abajo. Acumular muchas capas de mortero sobre la misma ya que puede empezar a escurrirse. 6. Una vez que se empieza a quedar pegado el mortero y con el nivel deseado se traspasa con una regla se toma de referencia los lanzados que se encontraban a 2cm del muro se empiezan a quitar los restos de concreto y quedar nivelados 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

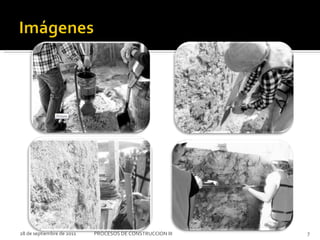

7. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

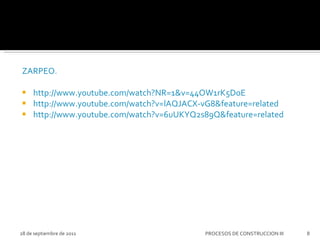

8. ZARPEO. http://www.youtube.com/watch?NR=1&v=44OW1rK5DoE http://www.youtube.com/watch?v=lAQJACX-vG8&feature=related http://www.youtube.com/watch?v=6uUKYQ2s89Q&feature=related 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

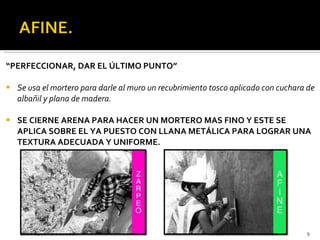

9. “ PERFECCIONAR, DAR EL ÚLTIMO PUNTO” Se usa el mortero para darle al muro un recubrimiento tosco aplicado con cuchara de albañil y plana de madera. SE CIERNE ARENA PARA HACER UN MORTERO MAS FINO Y ESTE SE APLICA SOBRE EL YA PUESTO CON LLANA METÁLICA PARA LOGRAR UNA TEXTURA ADECUADA Y UNIFORME. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

10. La mezcla se humedeció hasta conseguir que fuera moldeable y manipulable fácilmente; posteriormente fue aplicada utilizando llanas para su colocación sobre los muros ya zarpeados. Después de aplicar el afine en todo el muro, se le da un acabado con una esponja húmeda en forma circular para que el muro quedara parejo. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III La colocación del afine es mas fácil que la colocación del zarpeo, por que no es un material pesado, no se usa tanto para crear una capa, no se hace de la misma forma.

11. 2. Su preparación es sobre la tabla donde se hace una cantidad un poco grande y se vacía sobre la tabla llamada talacha o mezclera y para su colocación en lugar de la cuchara se utiliza la llana . 3. La forma de hacerlo: Se toma la talacha con la mano izquierda en este caso y con la derecha se toma la llana tomándola del mago con el puño cerrado hacia abajo, se llena una parte de la llana con el afine aquí no hay necesidad de agitarlo , y se procede a colocar sobre el muro ya zarpeado y humedecido previamente la colocación de esta pasta es de abajo hacia arriba suavemente. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

12. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III LA COLOCACIÓN DE ESTA PASTA ES DE ABAJO HACIA ARRIBA SUAVEMENTE.

13. 4. Después que toda la pasta, este puesta se deja secar aproximadamente por media hora y se humedece un poco , para que sea moldeable y con un hielo seco o esponja se empieza a pulir. NOTA: Se tiene que saber cuánto humedecer. Si se humedece más de lo que debería, al momento de estar puliendo puede venirse todo el recubrimiento. AFINE: http://www.youtube.com/watch?v=jhzE5S5RYBY&feature=related http://www.youtube.com/watch?NR=1&v=NyZqmBXJH54 http://www.youtube.com/watch?v=5lJwCaYELlY&feature=related 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

14. Los enlucidos o texturizados decorativos son técnicas que se aplican tanto en interiores como en exteriores con el objetivo de darle a nuestras paredes un aspecto renovado.

15. Tiempo de trabajo Materiales: Profesional: 45 minutos Intermedio: 60 minutos . Pintura Texturizada Principiante: 75 minutos . . Sellador Herramientas: .Esponja . Rodillo .Llana metálica .Llana de acrílico .Tiroleta

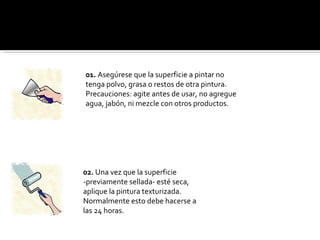

16. 02. Una vez que la superficie -previamente sellada- esté seca, aplique la pintura texturizada. Normalmente esto debe hacerse a las 24 horas. 01. Asegúrese que la superficie a pintar no tenga polvo, grasa o restos de otra pintura. Precauciones: agite antes de usar, no agregue agua, jabón, ni mezcle con otros productos.

17. 04. Diseñe en superficies todo tipo de efectos. Después de que aplique la textura use una esponja húmeda. 03. Cree su propio estilo.

18. Recubrimiento acrílico en pasta listo para usarse, ideal para brindar a las paredes del interior una decoración fina y elegante. Es adecuado para usar sobre plafones y muros de concreto, aplanados, yesos nuevos o repintados, ladrillo, materiales compuestos con cemento y paneles de yeso, entre otros. Recubrimiento acrílico listo para usarse, ideal para cambiar la decoración de las paredes del interior. Brinda una apariencia fina con acabados muy discretos y se aplica fácilmente. Es adecuado para usar en plafones y muros de concreto, aplanados, yesos nuevos o repintados, ladrillo, materiales compuestos con cemento y paneles de yeso, entre otros.

19. Recubrimiento texturizado para interiores y exteriores de textura media . Elaborado con agregado mineral de alta resistencia . Plafones y muros de concreto, aplanados de yeso nuevo o repintado, ladrillo, materiales compuestos con cemento y paneles de yeso, entre otros. Recubrimiento acrílico en pasta, listo para usarse, ideal para cambiar la decoración de las paredes del exterior, el cual puede brindar una apariencia rústica y elegante debido a su textura rugosa. Se aplica fácilmente. Es ideal para emplearse en plafones y muros de concreto, aplanados de yeso nuevo o repintado, ladrillo, materiales compuestos con cemento y paneles de yeso .

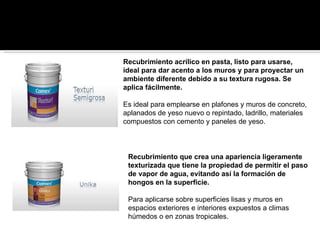

20. Recubrimiento acrílico en pasta, listo para usarse, ideal para dar acento a los muros y para proyectar un ambiente diferente debido a su textura rugosa. Se aplica fácilmente. Es ideal para emplearse en plafones y muros de concreto, aplanados de yeso nuevo o repintado, ladrillo, materiales compuestos con cemento y paneles de yeso. Recubrimiento que crea una apariencia ligeramente texturizada que tiene la propiedad de permitir el paso de vapor de agua, evitando así la formación de hongos en la superficie. Para aplicarse sobre superficies lisas y muros en espacios exteriores e interiores expuestos a climas húmedos o en zonas tropicales.

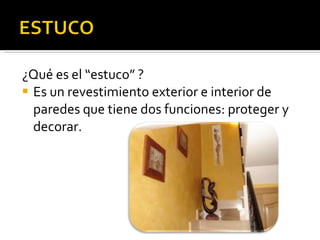

21. ¿Qué es el “estuco” ? Es un revestimiento exterior e interior de paredes que tiene dos funciones: proteger y decorar.

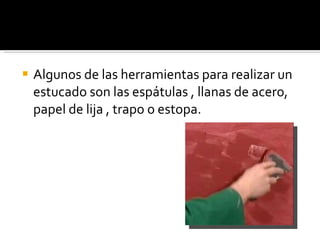

22. Algunos de las herramientas para realizar un estucado son las espátulas , llanas de acero, papel de lija , trapo o estopa.

23. Estucos clásicos tradicionales : los realizados con las técnicas y materiales que se utilizaban hasta el siglo XIX, como los estucos de yeso, mármol y cal apagada.

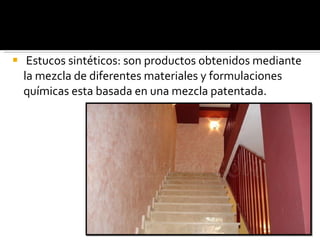

24. Estucos sintéticos: son productos obtenidos mediante la mezcla de diferentes materiales y formulaciones químicas esta basada en una mezcla patentada.

25. Estucos modernos: como el estuco plástico contienen resinas sintéticas en general acrílicas, sirven como revestimiento final, reemplazando la pintura, son más fáciles de aplicar que los tradicionales, vienen listos para aplicar.

26. Se trata de un revestimiento de gran calidad Tiene una larga duración (con el debido cuidado cientos de años). Da un aspecto de gran belleza. Si esta bien realizado, es muy resistente a la humedad. Valoriza la vivienda o espacio donde se use.. Fácil mantenimiento. Se consiguen acabados mas baratos que el material que imitan.

27. Necesita mano de obra especializada para su aplicación. Es más caro que la pintura Debe de aplicarse sobre superficies muy lisas y bien terminadas. Los estucos preparados actuales no son compatible con los estucos tradicionales.

28. Escobillar el cemento con escobilla de acero, eliminando toda suciedad y material flojo. Instalar maderos verticales que servirán de guía para el espesor del estucado. Lavar con agua profusamente hasta que el cemento esté húmedo.

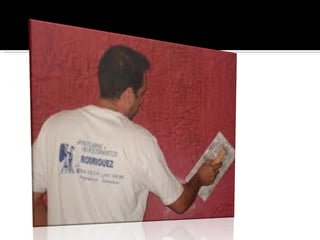

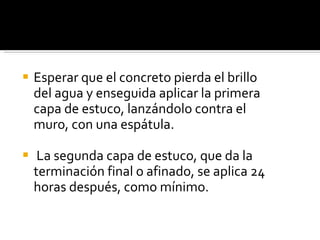

29. Esperar que el concreto pierda el brillo del agua y enseguida aplicar la primera capa de estuco, lanzándolo contra el muro, con una espátula. La segunda capa de estuco, que da la terminación final o afinado, se aplica 24 horas después, como mínimo.

31. 28 de septiembre de 2011 PROCESOS DE CONSTRUCCION III

32. PIEDRA LAJA

33. E n general, es una roca plana, lisa y poco gruesa. Algunos la describen como una roca sedimentaria que se separa fácilmente en tablas planas debido a la estratificación en los yacimientos.

34. PIEDRAS/Laja café Esta piedra es usada para revestir muros interiores y exteriores, pilares, chimeneas, terrazas, jardineras, pisos, usos en muebles y cualquier uso creativo que le pueda dar su arquitecto. Peso Promedio/M2: 43kg Grosor Promedio :1cm a 2cm Superficie Promedio/Piedra : 0.13M2 Porcentaje de pérdida: 38% al 40% Volúmen/M2 : 0.02M3

35. PIEDRAS/Laja gris Es utilizada para revestir muros interiores y exteriores, pilares, chimeneas, terrazas, pisos, jardineras, muebles y cualquier uso creativo que le pueda dar su arquitecto o ingeniero a cargo del proyecto. Peso Promedio/M2: 80kg Grosor Promedio :2cm Superficie Promedio/Piedra : 0.13M2 Porcentaje de pérdida: 35% al 42%· Volúmen/M2 : 0.02M3 PIEDRAS IRREGULAR/Laja verde Es utilizada para revestir muros interiores y exteriores, pilares, chimeneas, terrazas, pisos, jardineras, muebles y cualquier uso creativo que le pueda dar su arquitecto o ingeniero a cargo del proyecto. Peso Promedio/M2: 80kg Grosor Promedio :2cm Superficie Promedio/Piedra : 0.13M2 Porcentaje de pérdida: 35% al 42%· Volúmen/M2 : 0.02M3

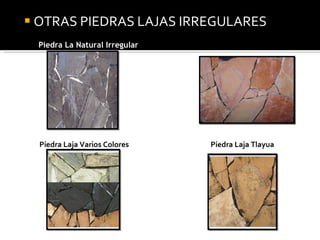

36. OTRAS PIEDRAS LAJAS IRREGULARES Piedra La Natural Irregular Piedra Laja Ocre Piedra Laja Varios Colores Piedra Laja Tlayua

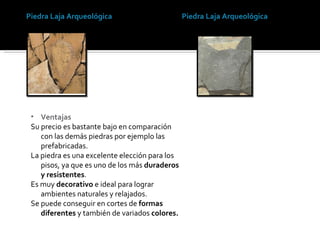

37. Piedra Laja Arqueológica Piedra Laja Arqueológica Ventajas Su precio es bastante bajo en comparación con las demás piedras por ejemplo las prefabricadas. La piedra es una excelente elección para los pisos, ya que es uno de los más duraderos y resistentes . Es muy decorativo e ideal para lograr ambientes naturales y relajados. Se puede conseguir en cortes de formas diferentes y también de variados colores.

39. La gran versatilidad de usos y aplicaciones de la piedra laja en la industria de la construcción es muy amplia para revestimiento de pisos y paredes; principalmente en los revestimientos de fachadas y elementos decorativos ya sea en exterior o interior dándole un toque natural de distinción, elegancia y belleza.

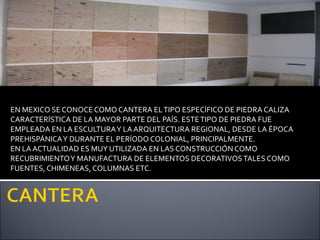

40. EN MEXICO SE CONOCE COMO CANTERA EL TIPO ESPECÍFICO DE PIEDRA CALIZA CARACTERÍSTICA DE LA MAYOR PARTE DEL PAÍS. ESTE TIPO DE PIEDRA FUE EMPLEADA EN LA ESCULTURA Y LA ARQUITECTURA REGIONAL, DESDE LA ÉPOCA PREHISPÁNICA Y DURANTE EL PERÍODO COLONIAL, PRINCIPALMENTE. EN LA ACTUALIDAD ES MUY UTILIZADA EN LAS CONSTRUCCIÓN COMO RECUBRIMIENTO Y MANUFACTURA DE ELEMENTOS DECORATIVOS TALES COMO FUENTES, CHIMENEAS, COLUMNAS ETC.

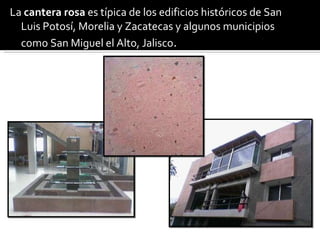

41. La cantera rosa es típica de los edificios históricos de San Luis Potosí, Morelia y Zacatecas y algunos municipios como San Miguel el Alto, Jalisco .

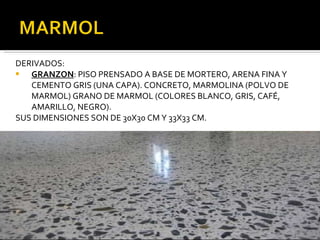

42. DERIVADOS: GRANZON : PISO PRENSADO A BASE DE MORTERO, ARENA FINA Y CEMENTO GRIS (UNA CAPA). CONCRETO, MARMOLINA (POLVO DE MARMOL) GRANO DE MARMOL (COLORES BLANCO, GRIS, CAFÉ, AMARILLO, NEGRO). SUS DIMENSIONES SON DE 30X30 CM Y 33X33 CM.

43. PALADIANA : LAJA DE MARMOL SUS DIMENSIONES PROM EDIO SON DE 60X60 Y 90X90. TERRAZO : LAJA Y GRANO SU COLOCACION ES POR PIEDRA.

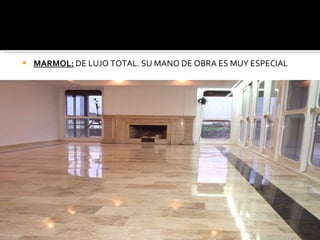

44. MARMOL: DE LUJO TOTAL. SU MANO DE OBRA ES MUY ESPECIAL

45. PROCESO DE INSTALACION: COLOCACION DE PISO A BASE DE MORTERO COLOCACION DE ARRIMADERO (ZOCLO) LECHEREADO (MARMOLINA Y CEMENTO BLANCO) DESVASTADO- CORTE DE PISO EN PROMEDIO DE 2-3 MM. PULIR ABRILLANTAR

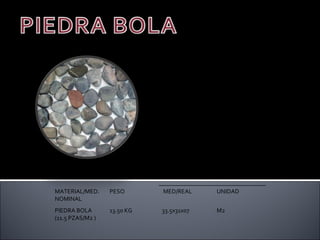

46. CARACTERÍSTICAS Piedra pulida a través del tiempo por el agua. Se maneja en tamaños de 1'', 2'' y 3``. Utilizado para recubrir y decorar cualquier area o superficie del jardin. Delimitar caminos, terrazas, pasillos, entrecalles, fuentes, cascadas. Cubrir base de los arboles, etc. MATERIAL/MED. NOMINAL PESO MED/REAL UNIDAD PIEDRA BOLA (11.5 PZAS/M2 ) 13.50 KG 33.5x31x07 M2

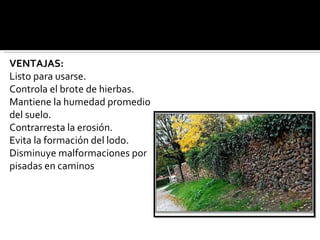

47. VENTAJAS: Listo para usarse. Controla el brote de hierbas. Mantiene la humedad promedio del suelo. Contrarresta la erosión. Evita la formación del lodo. Disminuye malformaciones por pisadas en caminos

48. TIPOS DE MORTEROS : PRIMERA 1:3 (cemento : arena) ideal para altas resistencias y para soportar duras condiciones climáticas. SEGUNDA 1:4 (cemento : arena ) como termino medio y de caracteristicas de resistencia estables. TERCERA 1:6 (cemento : arena ) termino economico de aplicacion, sin embargo se debe aplicar algun esmalte de proteccion para evitar que el mortero sufra desgaste.

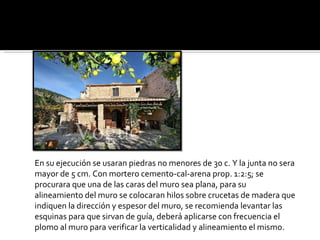

49. PROCEDIMIENTO DE CONSTRUCCION : En su ejecución se usaran piedras no menores de 30 c. Y la junta no sera mayor de 5 cm. Con mortero cemento-cal-arena prop. 1:2:5; se procurara que una de las caras del muro sea plana, para su alineamiento del muro se colocaran hilos sobre crucetas de madera que indiquen la dirección y espesor del muro, se recomienda levantar las esquinas para que sirvan de guía, deberá aplicarse con frecuencia el plomo al muro para verificar la verticalidad y alineamiento el mismo.

50. *Marque con estacas y cordel la línea interna que debe seguir el muro. *Cave una zanja poco profunda para la base de aproximadamente 8 pulgadas de profundidad. La zanja debe ser de 2 a 3 pulgadas más ancha que la base de la pared propuesta. Construya una escalera en una pendiente empinada si la pendiente es de más de 10 grados. Cave una zanja en escalera para la pared de manera que cada sección esté colocada sobre un cimiento nivelado. * Llene la zanja con material de piedra triturada hasta el nivel original del suelo para tener una cimentación estable. Nivele cuidadosamente. El material se comprimirá y endurecerá con el tiempo.

51. *Comience colocando las piedras para formar su muro. Es mejor colocar una hilada a la vez. Varíe el tamaño de las piedras a medida que avanza; después de una piedra grande coloque varias piedras más pequeñas. Utilice piezas más grandes en un extremo de la pared para aumentar la estabilidad. Utilice material de piedra triturada para nivelar y sostener las piedras disparejas. *Dos cosas le ayudarán a reforzar un muro de piedra. La primera es el número de piedras que se colocan en todo el ancho del muro. Coloque piedras del tamaño correcto en todo el ancho periódicamente a medida que apila cada hilera. *La segunda regla para reforzar es "uno sobre dos, dos sobre uno". En otras palabras, cuando tiene dos piedras muy juntas en una hilera, coloque una piedra sobre la junta en la siguiente hilera. De igual manera, en donde tenga una piedra grande en una hilera, en la siguiente hilera coloque una junta entre dos piedras de esa longitud.

52. *Tenga especial cuidado en las esquinas y extremos verificando que las juntas nunca se alineen desde una hilada a la siguiente. Utilice piedras más grandes para las esquinas, pues es el extremo de dos direcciones y alterne la dirección de la pared que contiene el extremo con más piedras a medida que apila hiladas. *Guarde una selección de piedras grandes para utilizarlas como la hilada final o como “tapa” de la pared. El peso adicional ayuda a estabilizar la pared.

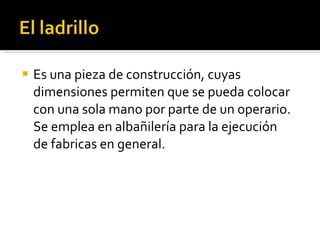

54. Es una pieza de construcción, cuyas dimensiones permiten que se pueda colocar con una sola mano por parte de un operario. Se emplea en albañilería para la ejecución de fabricas en general.

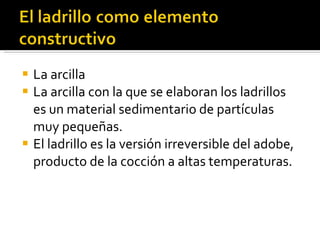

56. La arcilla La arcilla con la que se elaboran los ladrillos es un material sedimentario de partículas muy pequeñas. El ladrillo es la versión irreversible del adobe, producto de la cocción a altas temperaturas.

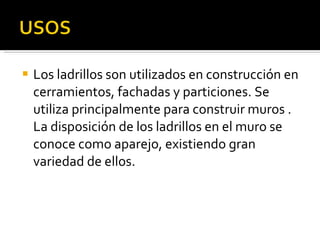

57. Los ladrillos son utilizados en construcción en cerramientos, fachadas y particiones. Se utiliza principalmente para construir muros . La disposición de los ladrillos en el muro se conoce como aparejo, existiendo gran variedad de ellos.

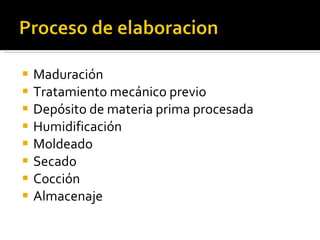

58. Maduración Tratamiento mecánico previo Depósito de materia prima procesada Humidificación Moldeado Secado Cocción Almacenaje

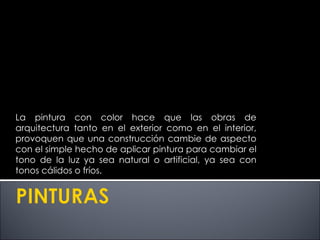

61. La pintura con color hace que las obras de arquitectura tanto en el exterior como en el interior, provoquen que una construcción cambie de aspecto con el simple hecho de aplicar pintura para cambiar el tono de la luz ya sea natural o artificial, ya sea con tonos cálidos o fríos.

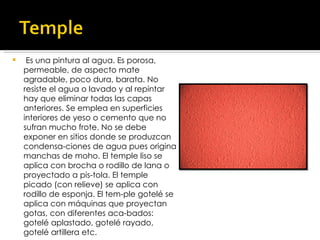

62. Es una pintura al agua. Es porosa, permeable, de aspecto mate agradable, poco dura, barata. No resiste el agua o lavado y al repintar hay que eliminar todas las capas anteriores. Se emplea en superficies interiores de yeso o cemento que no sufran mucho frote. No se debe exponer en sitios donde se produzcan condensa­ciones de agua pues origina manchas de moho. El temple liso se aplica con brocha o rodillo de lana o proyectado a pis­tola. El temple picado (con relieve) se aplica con rodillo de esponja. El tem­ple gotelé se aplica con máquinas que proyectan gotas, con diferentes aca­bados: gotelé aplastado, gotelé rayado, gotelé artillera etc.

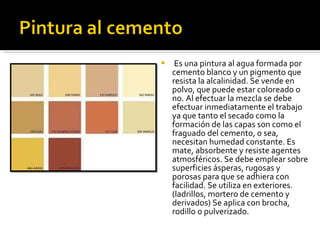

63. Es una pintura al agua formada por cemento blanco y un pigmento que resista la alcalinidad. Se vende en polvo, que puede estar coloreado o no. Al efectuar la mezcla se debe efectuar inmediatamente el trabajo ya que tanto el secado como la formación de las capas son como el fraguado del cemento, o sea, necesitan humedad constante. Es mate, absorbente y resiste agentes atmosféricos. Se debe emplear sobre superficies ásperas, rugosas y porosas para que se adhiera con facilidad. Se utiliza en exteriores. (ladrillos, mortero de cemento y derivados) Se aplica con brocha, rodillo o pulverizado.

64. Es una pintura al agua que tiene como aglutinante una disolución acuosa de silicato de potasio o sosa y como pigmento blanco de zinc u otros pigmentos minerales resistentes a la alcalinidad. Es dura, resistente a la intemperie y la alcalinidad del soporte, por lo que se puede emplear sobre el hormigón y el cemento pero no sobre yeso. Tiene una gran adherencia al vidrio y al hierro. Se transportan separados el vehículo del pigmento pues la vida mezclada queda limitada. Se utiliza en exteriores sobre cemento y derivados, piedra, ladrillo y vidrios. Se aplica con brocha, pistola o rodillo.

65. En el caso de las pinturas vinílicas y acrílicas, existen diferentes acabados dependiendo el tipo de superficie a pintar y así podemos escoger pinturas con terminado suave, satinado, mate y semi-mate.

66. Es común que los constructores utilicen pintura vinílica o acrílica de forma indiscriminada tanto para exteriores como para interiores La pintura para interiores se formula para: 1. Que resista las lavadas. 2. Buena capacidad para ocultar la pintura anterior. 3. No salpique durante su aplicación 4. De fácil retocado en la superficie ya pintada . La pintura para exteriores se formula para: 1. Que el color sea resistente. 2. Que resista a la flexión por cambios bruscos de temperatura. 3. No salpique durante su aplicación 4. De fácil retocado en la superficie ya pintada. 5. Resistente al moho y los hongos provocados por la humedad del medio ambiente 6. Resistencia a los rayos ultravioleta

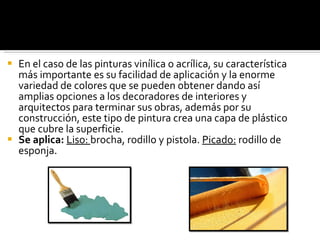

67. En el caso de las pinturas vinílica o acrílica, su característica más importante es su facilidad de aplicación y la enorme variedad de colores que se pueden obtener dando así amplias opciones a los decoradores de interiores y arquitectos para terminar sus obras, además por su construcción, este tipo de pintura crea una capa de plástico que cubre la superficie. Se aplica: Liso: brocha, rodillo y pistola. Picado: rodillo de esponja.

68. En el caso de las pinturas esmaltadas o alquidálicas, su diversidad de colores y acabados es reducida por lo que los constructores deben ajustarse a lo que ofrecen los fabricantes, generalmente son presentadas en rojo oxido, blanco, negro o color aluminio y no son mezclables como las vinílicas o acrílicas. Tiene como conglomerante y como aglutinante aceites vegetales secan­tes (aceite de linaza), como disolvente aguarrás y cualquier clase de pigmento. La característica más importante es su capacidad para oxidarse al contacto con el oxígeno, lo que hace que este tipo de pintura sea eficaz y resistente especialmente en superficies metálicas como el acero, el fierro y aluminio, así como el ofrecer una enorme variedad de colores.
