El documento describe la instalación de una red LAN que utiliza fibra óptica y componentes como switches, routers y servidores. Se detallan 8 pasos para la instalación: 1) colocación de la fibra óptica, 2) colocación del switch, 3) instalación del servidor, 4) instalación del transceiver, 5) instalación del router, 6) conexión al proveedor de internet, 7) instalación del cableado, 8) puesta en funcionamiento de la red.

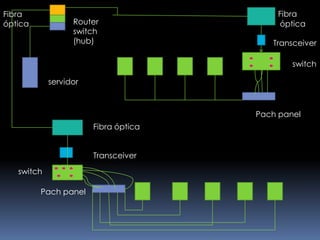

2. Fibra Fibra
óptica Router óptica
switch
(hub) Transceiver
switch
servidor
Pach panel
Fibra óptica
Transceiver
switch
Pach panel

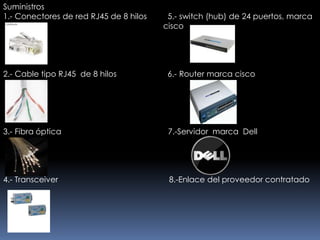

3. Suministros
1.- Conectores de red RJ45 de 8 hilos 5.- switch (hub) de 24 puertos, marca
cisco
2.- Cable tipo RJ45 de 8 hilos 6.- Router marca cisco
3.- Fibra óptica 7.-Servidor marca Dell
4.- Transceiver 8.-Enlace del proveedor contratado

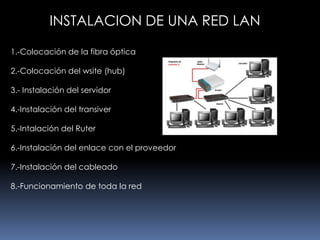

4. INSTALACION DE UNA RED LAN
1.-Colocación de la fibra óptica
2.-Colocación del wsite (hub)
3.- Instalación del servidor
4.-Instalación del transiver
5.-Intalación del Ruter
6.-Instalación del enlace con el proveedor
7.-Instalación del cableado
8.-Funcionamiento de toda la red

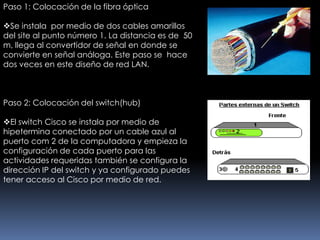

5. Paso 1: Colocación de la fibra óptica
Se instala por medio de dos cables amarillos
del site al punto número 1. La distancia es de 50
m, llega al convertidor de señal en donde se
convierte en señal análoga. Este paso se hace
dos veces en este diseño de red LAN.
Paso 2: Colocación del switch(hub)
El switch Cisco se instala por medio de
hipetermina conectado por un cable azul al
puerto com 2 de la computadora y empieza la
configuración de cada puerto para las
actividades requeridas también se configura la
dirección IP del switch y ya configurado puedes
tener acceso al Cisco por medio de red.

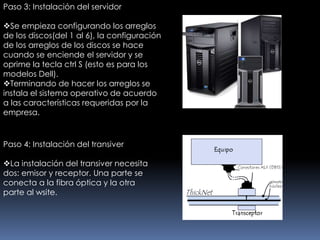

6. Paso 3: Instalación del servidor
Se empieza configurando los arreglos
de los discos(del 1 al 6), la configuración
de los arreglos de los discos se hace
cuando se enciende el servidor y se
oprime la tecla ctrl S (esto es para los
modelos Dell).
Terminando de hacer los arreglos se
instala el sistema operativo de acuerdo
a las características requeridas por la
empresa.
Paso 4: Instalación del transiver
La instalación del transiver necesita
dos: emisor y receptor. Una parte se
conecta a la fibra óptica y la otra
parte al wsite.

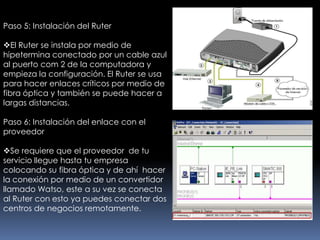

7. Paso 5: Instalación del Ruter
El Ruter se instala por medio de
hipetermina conectado por un cable azul
al puerto com 2 de la computadora y
empieza la configuración. El Ruter se usa
para hacer enlaces críticos por medio de
fibra óptica y también se puede hacer a
largas distancias.
Paso 6: Instalación del enlace con el
proveedor
Se requiere que el proveedor de tu
servicio llegue hasta tu empresa
colocando su fibra óptica y de ahí hacer
la conexión por medio de un convertidor
llamado Watso, este a su vez se conecta
al Ruter con esto ya puedes conectar dos
centros de negocios remotamente.

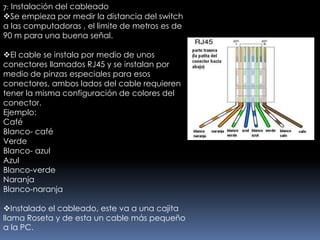

8. 7: Instalación del cableado
Se empieza por medir la distancia del switch
a las computadoras , el limite de metros es de
90 m para una buena señal.
El cable se instala por medio de unos
conectores llamados RJ45 y se instalan por
medio de pinzas especiales para esos
conectores, ambos lados del cable requieren
tener la misma configuración de colores del
conector.
Ejemplo:
Café
Blanco- café
Verde
Blanco- azul
Azul
Blanco-verde
Naranja
Blanco-naranja
Instalado el cableado, este va a una cajita
llama Roseta y de esta un cable más pequeño
a la PC.

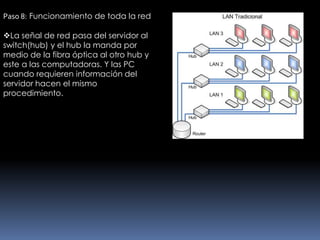

9. Paso 8: Funcionamiento de toda la red
La señal de red pasa del servidor al
switch(hub) y el hub la manda por
medio de la fibra óptica al otro hub y
este a las computadoras. Y las PC
cuando requieren información del
servidor hacen el mismo
procedimiento.

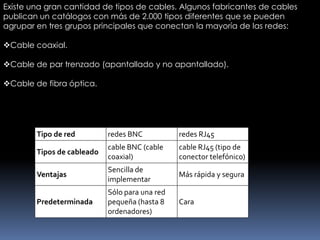

10. Existe una gran cantidad de tipos de cables. Algunos fabricantes de cables
publican un catálogos con más de 2.000 tipos diferentes que se pueden
agrupar en tres grupos principales que conectan la mayoría de las redes:
Cable coaxial.
Cable de par trenzado (apantallado y no apantallado).
Cable de fibra óptica.
Tipo de red redes BNC redes RJ45
cable BNC (cable cable RJ45 (tipo de
Tipos de cableado
coaxial) conector telefónico)
Sencilla de
Ventajas Más rápida y segura
implementar
Sólo para una red
Predeterminada pequeña (hasta 8 Cara
ordenadores)
