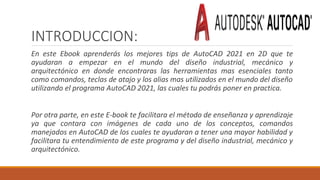

En este Ebook aprenderás los mejores tips de AutoCAD 2021 en 2D que te
ayudaran a empezar en el mundo del diseño industrial, mecánico y
arquitectónico en donde encontraras las herramientas mas esenciales tanto
como comandos, teclas de atajo y los alias mas utilizados en el mundo del diseño
utilizando el programa AutoCAD 2021, las cuales tu podrás poner en practica.
Por otra parte, en este E-book te facilitara el método de enseñanza y aprendizaje
ya que contara con imágenes de cada uno de los conceptos, comandos
manejados en AutoCAD de los cuales te ayudaran a tener una mayor habilidad y
facilitara tu entendimiento de este programa y del diseño industrial, mecánico y
arquitectónico.

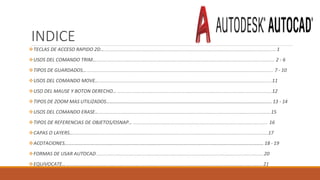

3. INDICE
TECLAS DE ACCESO RAPIDO 2D…..............................................................................................................................1
USOS DEL COMANDO TRIM…................................................................................................................................... 2 - 6
TIPOS DE GUARDADOS…......................................................................................................................................... 7 - 10
USOS DEL COMANDO MOVE…...............................................................................................................................11
USO DEL MAUSE Y BOTON DERECHO…..................................................................................................................12
TIPOS DE ZOOM MAS UTILIZADOS……………………………………………………………………………………………………………………… 13 - 14
USOS DEL COMANDO ERASE…..............................................................................................................................15
TIPOS DE REFERENCIAS DE OBJETOS/OSNAP… ................................................................................................... 16
CAPAS O LAYERS…...............................................................................................................................................17
ACOTACIONES…………………….………………………………………………………………………………………………………………………… 18 - 19
FORMAS DE USAR AUTOCAD ...........................................................................................................................20
EQUíVOCATE… ................................................................................................................................................21

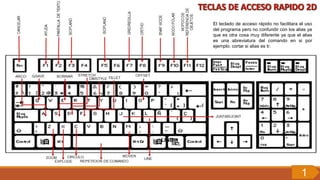

4. El teclado de acceso rápido no facilitara el uso
del programa pero no confundir con los alias ya
que es otra cosa muy diferente ya que el alias
es una abreviatura del comando en si por
ejemplo: cortar si alias es tr.
LINE
1

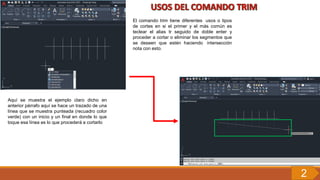

5. El comando trim tiene diferentes usos o tipos
de cortes en si el primer y el más común es
teclear el alias tr seguido de doble enter y
proceder a cortar o eliminar los segmentos que
se deseen que estén haciendo intersección
nota con esto.
Aquí se muestra el ejemplo claro dicho en
anterior párrafo aquí se hace un trazado de una
línea que se muestra punteada (recuadro color
verde) con un inicio y un final en donde lo que
toque esa línea es lo que procederá a cortarlo
2

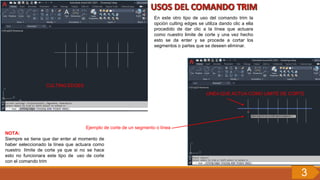

6. En este otro tipo de uso del comando trim la
opción culting edges se utiliza dando clic a ella
procedido de dar clic a la línea que actuara
como nuestro limite de corte y una vez hecho
esto se da enter y se procede a cortar los
segmentos o partes que se deseen eliminar.
CULTING EDGES
LINEA QUE ACTUA COMO LIMITE DE CORTE
Ejemplo de corte de un segmento o línea
NOTA:
Siempre se tiene que dar enter al momento de
haber seleccionado la línea que actuara como
nuestro límite de corte ya que si no se hace
esto no funcionara este tipo de uso de corte
con el comando trim
3

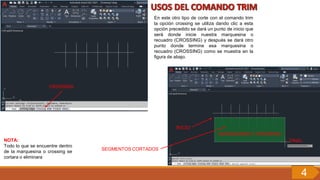

7. CROSSING
En este otro tipo de corte con el comando trim
la opción crossing se utiliza dando clic a esta
opción precedido se dará un punto de inicio que
será donde inicie nuestra marquesina o
recuadro (CROSSING) y después se dará otro
punto donde termine esa marquesina o
recuadro (CROSSING) como se muestra en la
figura de abajo.
NOTA:
Todo lo que se encuentre dentro
de la marquesina o crossing se
cortara o eliminara
SEGMENTOS CORTADOS
INICIO
MARQUESINA O CROSSING
FINAL
4

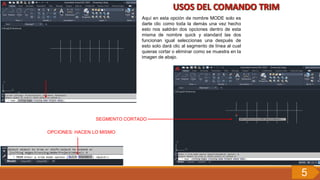

8. Aquí en esta opción de nombre MODE solo es
darle clic como toda la demás una vez hecho
esto nos saldrán dos opciones dentro de esta
misma de nombre quick y standard las dos
funcionan igual seleccionas una después de
esto solo dará clic al segmento de línea al cual
quieras cortar o eliminar como se muestra en la
imagen de abajo.
SEGMENTO CORTADO
OPCIONES: HACEN LO MISMO
5

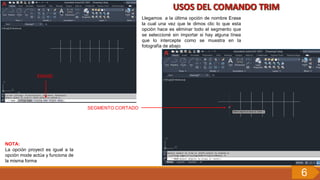

9. Llegamos a la última opción de nombre Erase
la cual una vez que le dimos clic lo que esta
opción hace es eliminar todo el segmento que
se seleccioné sin importar si hay alguna línea
que lo intercepte como se muestra en la
fotografía de abajo
ERASE
SEGMENTO CORTADO
NOTA:
La opción proyect es igual a la
opción mode actúa y funciona de
la misma forma
6

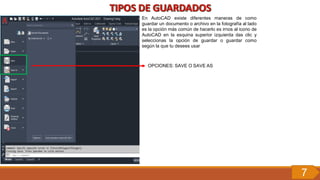

10. En AutoCAD existe diferentes maneras de como
guardar un documento o archivo en la fotografía al lado
es la opción más común de hacerlo es irnos al icono de
AutoCAD en la esquina superior izquierda das clic y
seleccionas la opción de guardar o guardar como
según la que tu desees usar
OPCIONES: SAVE O SAVE AS
7

11. Otra de las formas o maneras irnos a la parte donde se
encuentra en circulo de color verde darle en la “X” y
nos saldrá esta ventana que está en el recuadro de
color verde donde nos pedirá si lo que queremos
guardar
Presionar “X” en esta parte
Ventana emergente al presionar la “X”
8

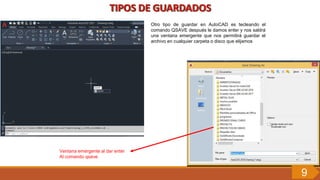

12. Otro tipo de guardar en AutoCAD es tecleando el
comando QSAVE después le damos enter y nos saldrá
una ventana emergente que nos permitirá guardar el
archivo en cualquier carpeta o disco que elijamos
Ventana emergente al dar enter
Al comando qsave.
9

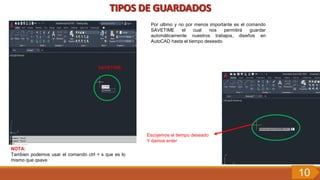

13. Por ultimo y no por menos importante es el comando
SAVETIME el cual nos permitirá guardar
automáticamente nuestros trabajos, diseños en
AutoCAD hasta el tiempo deseado.
NOTA:
Tambien podemos usar el comando ctrl + s que es lo
mismo que qsave
Escojemos el tiempo deseado
Y damos enter
10
SAVETIME

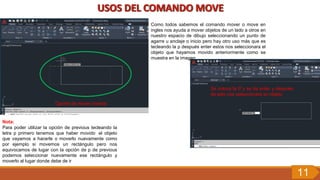

14. Opción de mover normal
Como todos sabemos el comando mover o move en
ingles nos ayuda a mover objetos de un lado a otros en
nuestro espacio de dibujo seleccionando un punto de
agarre u anclaje o inicio pero hay otro uso más que es
tecleando la p después enter estos nos seleccionara el
objeto que hayamos movido anteriormente como se
muestra en la imagen
Se coloca la P y se da enter y después
de esto nos seleccionara en objeto
Nota:
Para poder utilizar la opción de previous tecleando la
letra p primero tenemos que haber movido el objeto
que vayamos a hacerle o moverlo nuevamente como
por ejemplo si movemos un rectángulo pero nos
equivocamos de lugar con la opción de p de previous
podemos seleccionar nuevamente ese rectángulo y
moverlo al lugar donde debe de ir
11

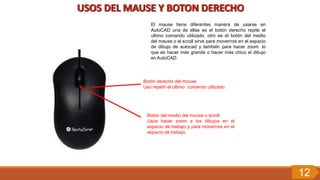

15. El mause tiene diferentes manera de usarse en
AutoCAD una de ellas es el botón derecho repite el
ultimo comando utilizado, otro es el botón del medio
del mause o el scroll sirve para movernos en el espacio
de dibujo de autocad y también para hacer zoom lo
que es hacer más grande o hacer más chico el dibujo
en AutoCAD.
Botón derecho del mouse
Uso repetir el ultimo comando utilizado
Botón del medio del mouse o scroll
Usos hacer zoom a los dibujos en el
espacio de trabajo y para movernos en el
espacio de trabajo
12

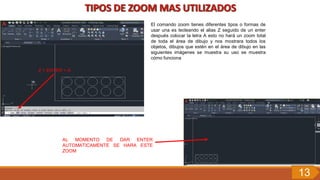

16. Z + ENTER + A
El comando zoom tienes diferentes tipos o formas de
usar una es tecleando el alias Z seguido de un enter
después colocar la letra A esto no hará un zoom total
de toda el área de dibujo y nos mostrara todos los
objetos, dibujos que estén en el área de dibujo en las
siguientes imágenes se muestra su uso se muestra
cómo funciona
AL MOMENTO DE DAR ENTER
AUTOMATICAMENTE SE HARA ESTE
ZOOM
13

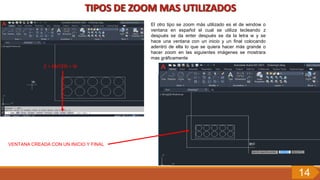

17. Z + ENTER + W
El otro tipo se zoom más utilizado es el de window o
ventana en español el cual se utiliza tecleando z
después se da enter después se da la letra w y se
hace una ventana con un inicio y un final colocando
adentró de ella lo que se quiera hacer más grande o
hacer zoom en las siguientes imágenes se mostrara
mas gráficamente
VENTANA CREADA CON UN INICIO Y FINAL
14

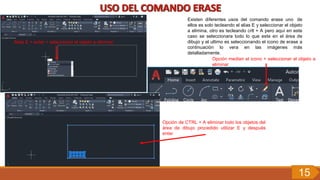

18. Alias E + enter + seleccionar el objeto a eliminar
Existen diferentes usos del comando erase uno de
ellos es solo tecleando el alias E y seleccionar el objeto
a elimina, otro es tecleando crtl + A pero aquí en este
caso se seleccionara todo lo que este en el área de
dibujo y el ultimo es seleccionando el icono de erase a
continuación lo vera en las imágenes más
detalladamente.
Opción median el icono + seleccionar el objeto a
eliminar
Opción de CTRL + A eliminar todo los objetos del
área de dibujo procedido utilizar E y después
enter
15

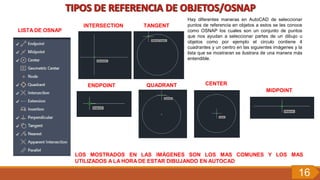

19. LISTA DE OSNAP
INTERSECTION TANGENT
Hay diferentes maneras en AutoCAD de seleccionar
puntos de referencia en objetos a estos se les conoce
como OSNAP los cuales son un conjunto de puntos
que nos ayudan a seleccionar partes de un dibujo u
objetos como por ejemplo el circulo contiene 4
cuadrantes y un centro en las siguientes imágenes y la
lista que se mostraran se ilustrara de una manera más
entendible.
ENDPOINT QUADRANT CENTER
MIDPOINT
LOS MOSTRADOS EN LAS IMÁGENES SON LOS MAS COMUNES Y LOS MAS
UTILIZADOS A LA HORA DE ESTAR DIBUJANDO EN AUTOCAD
16

20. Alias del comando una vez
tecleado el comando se
procede a dar enter y saldrá
una ventana emergente
Para eliminar las
capas o layers
Al momento de estar dibujando en AutoCAD algo que
nos ayudara y facilitara son las capas ya con estas
podemos hacer diferentes maneras o formas de
realizar un dibujo en un mismo archivo sin tener que
hacer otro archivo también en las capas o layers
podemos colocar el grosores, colores que nos
ayudaran a la diferenciación de las otras capas en las
imágenes a continuación se vera de una manera más
gráfica y será más entendible su funcionamiento y
aplicación.
Indica que layer se
esta usando Tipo de línea
Grosor de líneas
Color
Para creas nuevas
capas o layers
17

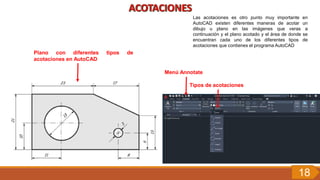

21. Plano con diferentes tipos de
acotaciones en AutoCAD
Las acotaciones es otro punto muy importante en
AutoCAD existen diferentes maneras de acotar un
dibujo u plano en las imágenes que veras a
continuación y el plano acotado y el área de donde se
encuentran cada uno de los diferentes tipos de
acotaciones que contienes el programa AutoCAD
Menú Annotate
18
Tipos de acotaciones

22. Se usa para acotar figuras que estén rectas tanto
verticalmente como horizontalmente.
Se usa en acotaciones que preceden una
alineación o que tengan un ángulo en sí.
Se usa para acotar los ángulos.
Se usa en acotaciones de figuras de arcos dando
la medida que hay de un punto del arco al otro
Se usa para acotar circunferencias u segmentos
de círculos
Se usa para acotar circunferencias u segmentos
de círculos
Las dimensiones ordenadas son medidas tanto horizontales
como verticales que salen de un origen asi como se muestra
en la imagen.
19
Como se muestra en la imagen
se utiliza para acotar círculos y
arcos

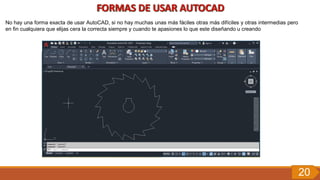

23. No hay una forma exacta de usar AutoCAD, si no hay muchas unas más fáciles otras más difíciles y otras intermedias pero
