1. REALIZADO POR:
Marcos Anthony León Ruiz
Sthefany Cubas Zamora
Tema: Efectos Básico

2. Permite dibujar círculos de radios y diámetros pequeños o grandes.
Para ello, se debe indicar su centro, introduciendo sus coordenadas
o señalando 1 punto a través del ratón y su radio o diámetro.

3. Existen varias formas de dibujar círculos:
Circle es un comando que nos permitirá dibujar un círculo en 2D desde un punto
específico y en cualquier posición. Lo podemos invocar realizando click en su icono
correspondiente o escribiendo circle (o su abreviatura c) en la barra de comandos y
luego presionando enter:
Al invocar el comando, la barra de comandos nos mostrará varias opciones de
dibujo y nos pedirá que ingresemos el primer punto del centro del círculo a
dibujar:

4. En el ejemplo se ha definido el radio del círculo en 18, lo hacemos escribiendo la
magnitud y luego presionando enter luego de definir el centro.
Sin embargo si volvemos a invocar el comando, antes de dibujar el círculo encontramos la siguiente
opción:
Diameter (D): nos permite definir la magnitud del diámetro del círculo en lugar de su radio. Al entrar
al subcomando, nos pedirá el valor numérico de este. Lo podemos definir mediante un valor numérico
y luego presionando enter o un click en un punto específico del espacio.

5. Una de las particularidades de AUTOCAD es la habilidad de dibujar de manera precisa en
un rango amplio de escalas. Por ejemplo, si estamos dibujando la planta de una
urbanización, podríamos seleccionar el área de una vivienda y, con herramientas como
Zoom Ventana, podríamos magnificar la visualización de forma tal de presentar en toda
la ventana de dibujo la vivienda seleccionada. De esta forma podríamos, con una escala
de visualización mayor, dibujar con comodidad los detalles de la vivienda en planta. Es
así que AUTOCAD cuenta con diversas Herramientas que permiten manejar fácilmente
distintos niveles de visualización y entre ellas destacan los comandos Encuadre y Zoom,
los cuales serán relacionados en esta sección. Cuando utilizamos algunas de las
herramientas de visualización del dibujo, no se está modificando en ningún momento la
posición geométrica (coordenadas de los puntos notables) de las entidades gráficas, sino
que más bien se está modificando su escala o posición de visualización dentro de la
Ventana de Dibujo.

7. ZOMM Dynamic
Cuando el modo zoom rápido está activado, la opción ZOOM Dynamic permite desplazaron
marco de visualización que representa la ventana gráfica por toda la parte generada del dibujo y
ampliarlo o reducirlo de una manera interactiva.
ZOOM Extents
Según se ha dicho antes, ZOOM All muestra toda el área del dibujo, incluso cuando sólo una
pequeña porción de ésta contiene entidades. Por ello, las entidades pueden resultar bastante
pequeñas. ZOOM Extents utiliza sólo la extensión actual del dibujo, no sus límites, y obtiene la
visualización más grande posible de todos los objetos de dibujo.
ZOOM Windows
Permite especificar el área que se desea ampliar mediante la indicación de las esquinas de un
rectángulo. El centro de la ventana pasa a ser el centro de la pantalla y el área interior se amplía
o reduce llenándolo al máximo. Los puntos se pueden ingresar mediante las coordenadas o con
el dispositivo señalador.
ZOOM Previous
AutoCAD guarda la imagen de la ventana gráfica actual en una pila. Cada vez que se modifica la
vista en pantalla, por medio de las funciones de ZOOM anteriormente descritas Destaquemos a
continuación las características y formas de uso de algunos de los comandos disponibles en la
Ficha Vistas panel Navegar 2D.

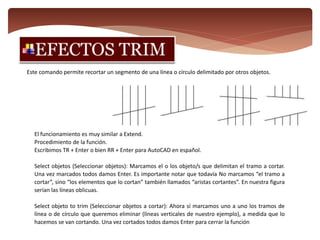

8. Este comando permite recortar un segmento de una línea o círculo delimitado por otros objetos.
El funcionamiento es muy similar a Extend.
Procedimiento de la función.
Escribimos TR + Enter o bien RR + Enter para AutoCAD en español.
Select objetos (Seleccionar objetos): Marcamos el o los objeto/s que delimitan el tramo a cortar.
Una vez marcados todos damos Enter. Es importante notar que todavía No marcamos “el tramo a
cortar”, sino “los elementos que lo cortan” también llamados “aristas cortantes”. En nuestra figura
serían las líneas oblicuas.
Select objeto to trim (Seleccionar objetos a cortar): Ahora sí marcamos uno a uno los tramos de
línea o de círculo que queremos eliminar (líneas verticales de nuestro ejemplo), a medida que lo
hacemos se van cortando. Una vez cortados todos damos Enter para cerrar la función

9. Para tener en cuenta
 En esta función se seleccionan en primer lugar los objetos que “delimitan el
tramo a cortar” o “aristas cortantes” y en segundo lugar “los tramos de línea o
de círculo que queremos recortar”.
 Cuando terminamos de cortar todas las líneas debemos dar Enter para cerrar la
función.

10. Offset es sin duda el comando más utilizado por los
dibujantes de Arquitectura a tal punto que
popularmente los muros se definen con un “Offset a
15″. Esto es así ya que Offset nos permitirá realizar
copias paralelas y equidistantes respecto al objeto
que estemos copiando. Se diferencia de la copia
tradicional puesto que la copia no es idéntica sino
que semejante, es decir, será más grande o más
pequeña dependiendo del grado de curvatura y la
distancia de copiado pero estará en la misma
proporción, de acuerdo con el siguiente esquema:

11. La opción Erase nos permitirá borrar el objeto fuente al realizar el offset, de forma similar al
comando Mirror:
En este caso el programa nos preguntará si queremos borrar el objeto fuente o mantenerlo. Por
defecto la opción es “No“. Si le decimos que sí (Yes), el objeto inicial será borrado y sólo se
dejará la copia realizada:

12. Offset realizado mediante la opción Erase, donde se ha especificado que se borre el
objeto fuente.
Si ejecutamos la opción Layer, podremos colocar las copias de offset en el layer que esté
activo en ese momento o en el layer del objeto que estamos copiando:

13. El primer ayudante que estudiaremos
es el llamado Forzocursor o Snap.
Snap es simplemente la activación de
la referencia a la rejilla o grid. Esto
hará que al dibujar el cursor siga
solamente a los puntos de la rejilla,
sin importar si esta es visible o no.
También hará las veces de rejilla
secundaria, ya que podremos definir
su distancia de forma independiente
de la “rejilla” principal. Si clickeamos
con el botón secundario en su botón,
podremos acceder a sus parámetros
en el cuadro Snap and Grid:

14. La rejilla o Grid es uno de los
ayudantes más importantes y
conocidos en AutoCAD. Si la
activamos, nos aparecerá una trama
de puntos de referencia los cuales
son útiles para establecer límites y
reconocer distancias. Como con el
resto de los ayudantes, podemos
cambiar sus parámetros clickeando
con el botón secundario en su ícono
o botón:

15. El ayudante Orto o también llamado “Modo Ortho” nos
permite dibujar mediante ángulos rectos. Si lo
activamos, el ayudante automáticamente nos limitará el
dibujo sólo a ángulos rectos, no importando dónde
especifiquemos los puntos:

16. Desde sus primeras versiones, AutoCAD ha usado los mismos
comandos básicos para dibujar y se van añadiendo nuevos
comandos a medida que salen las nuevas versiones. En este artículo
me referiré a los comandos básicos de AutoCAD que se usaron
desde sus primeras versiones. Por tanto, éstos se pueden usar ya
sea en una versión anterior como la versión R12 de los años 1990 o
en las últimas versiones como la 2011 y 2012

17.  La ventana de la Línea de Comandos debe tener por lo menos 3 líneas de
texto. Para evitar que algunas informaciones se oculten.
 Nunca trabajar al tanteo! Siempre debemos utilizar las REFERENCIAS o
comandos de precisión para obtener resultados de calidad.
 En la Línea de Comandos, las opciones de un comando se identifican con
letras mayúsculas, las cuales debemos ingresar para acceder a ellas.
 Organizar el dibujo a partir de capas. Esto nos ahorra tiempo y
organización, teniendo como resultado un trabajo más eficiente y
profesional.

18. Autocad nos permite:
 Dibujar de una manera ágil, rápida y sencilla, con acabado perfecto
y sin las desventajas que encontramos si se ha de hacer a mano.
 AutoCAD se ha convertido en un estándar en el diseño por ordenador
ya que es muy versátil, pudiendo ampliar el programa base
mediante programación (Autolisp, DCL, Visual Basic, etc.).
 Permite intercambiar información no solo por papel, sino mediante
archivos, y esto representa una mejora en rapidez y efectividad a la
hora de interpretar diseños, sobretodo en el campo de las tres
dimensiones. Con herramientas para gestión de proyectos podemos
compartir información de manera eficaz e inmediata. Esto es muy
útil sobretodo en ensamblajes, contrastes de medidas, etc…
