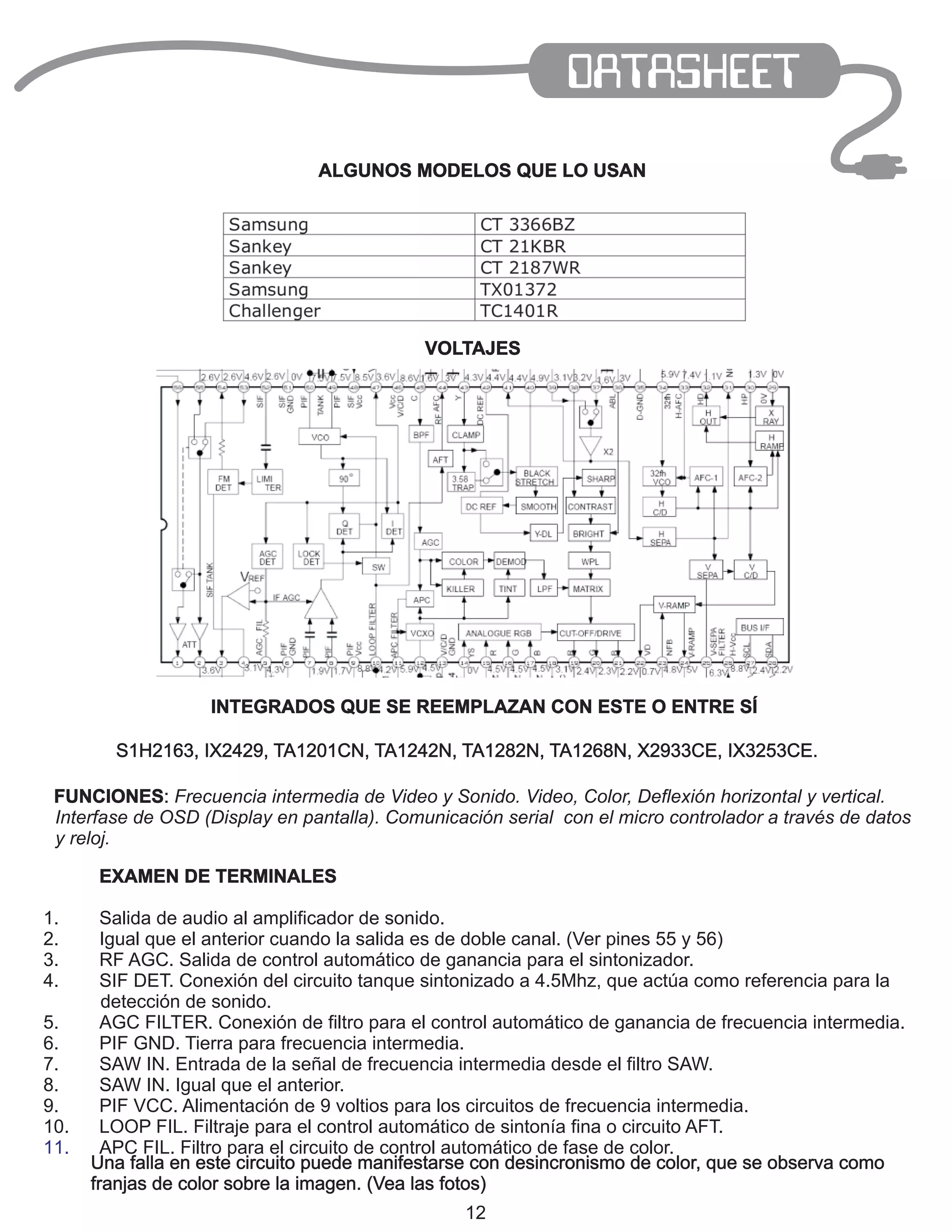

VOLTAJES

FUNCIONES: Frecuencia intermedia de Video y Sonido. Video, Color, Deflexión horizontal y vertical.
Interfase de OSD (Display en pantalla). Comunicación serial con el micro controlador a través de datos
y reloj.
EXAMEN DE TERMINALES
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.

Salida de audio al amplificador de sonido.
Igual que el anterior cuando la salida es de doble canal. (Ver pines 55 y 56)
RF AGC. Salida de control automático de ganancia para el sintonizador.
SIF DET. Conexión del circuito tanque sintonizado a 4.5Mhz, que actúa como referencia para la
detección de sonido.
AGC FILTER. Conexión de filtro para el control automático de ganancia de frecuencia intermedia.
PIF GND. Tierra para frecuencia intermedia.
SAW IN. Entrada de la señal de frecuencia intermedia desde el filtro SAW.
SAW IN. Igual que el anterior.
PIF VCC. Alimentación de 9 voltios para los circuitos de frecuencia intermedia.
LOOP FIL. Filtraje para el control automático de sintonía fina o circuito AFT.
APC FIL. Filtro para el circuito de control automático de fase de color.
Una falla en este circuito puede manifestarse con desincronismo de color, que se observa como
franjas de color sobre la imagen. (Vea las fotos)
12

12.
13.
14.
15.
16.
17.
18.

19.
20.
21.
22.

VCO. Conexión del cristal oscilador de color de 3.58Mhz.
GND. Tierra.
BLK. Señal de borrado para el circuito OSD.
RS. Señal de rojo para OSD.
GS. Señal de verde para OSD.
BS. Señal azul para OSD. Estas señales vienen del
microcontrolador.
D VCC. Alimentación de 3.3 voltios para la zona digital
del integrado. Si este voltaje falta, es probable que el
receptor se bloquee o proteja, apagándose de inmediato.
También puede mostrar pantalla blanca o azul
posiblemente con líneas de borrado.
R. Salida de la señal de video rojo para la pantalla.
G. Salida de verde.
B. Salida de azul.
V OUT. Salida de la señal de frecuencia vertical que va
para el integrado de potencia.

13

En esta sección informaremos a los colegas sobre temas de interés para
la comunidad de técnicos en electrónica. Alrededor y dentro de nuestro
gremio surgen noticias y eventos, ya sean de carácter científico o laboral,
que puestos en conocimiento a través de un medio como este, pueden
contribuir al avance intelectual y/o expandir la conciencia de lo que
somos como parte de un país que busca su propia ruta en el camino del
siglo 21.
Si usted resuena con la idea, en el momento que considere oportuno
puede hacernos conocer de algún tema que esté dentro de esta órbita,
para compartirlo con los colegas.
Hoy hacemos referencia al desarrollo que el gobierno colombiano está adelantando para calificar las
profesiones informales, como el caso de la nuestra, dentro de un régimen que pueda hacer universal o
estándar cualquier título derivado de aquellas, como el de Técnico en ....
La idea es evaluar lo que cualquiera de nosotros dice saber, para compararlo con una norma de
desempeño y darle a cada uno una especie de licencia. Algo así como decir: "Fulano de tal está
capacitado para desempeñarse como técnico en mantenimiento de equipos de audio y video", por
ejemplo.
La mencionada licencia se llama Certificado de Competencia Laboral , con el cual usted y yo podemos
prestar servicio técnico en cualquier parte del país, ya sea a personas o a empresas. Entonces esos
clientes tienen la seguridad de que usted por estar acreditado, conoce lo que está haciendo. En otras
palabras es un profesional en el ramo.
Bueno. Pero ¿cómo es el proceso para definir un estándar, ya que el aprendizaje de muchos técnicos
ha sido llevado a cabo informalmente, empíricamente, por herencia, ya que mi papá era técnico y yo
empecé desde niño a hacer soldaduritas... en fin, ¿cómo es el proceso? Veamos.
La misión quedó en manos del SENA a nivel nacional. Entonces dividieron el país en varias zonas,
llamadas Mesas Sectoriales. A la ciudad de Medellín le correspondió el área de telecomunicaciones y
dentro de esta se incluye nuestro ramo.
La persona encargada de liderar el proceso, fue el señor Honorio Oliveros Gómez, con sede en el
centro metalmecánico del Sena, en el barrio Pedregal de Medellín. El título que recibe este funcionario
es el de metodólogo.
Su primer paso fue ponerse en contacto con un centro de servicio técnico, que sirviera como punto de
partida para el estudio. Tian Electrónica fue la empresa que además de cumplir los requisitos, propició
espacio y tiempo para servir de epicentro al despliegue, que incluyó citación a la comunidad de técnicos
de Medellín y sus alrededores en las aulas del Sena.
15

DON ELECTROCUTECO:

UN TÉCNICO PARA SIEMPRE

17

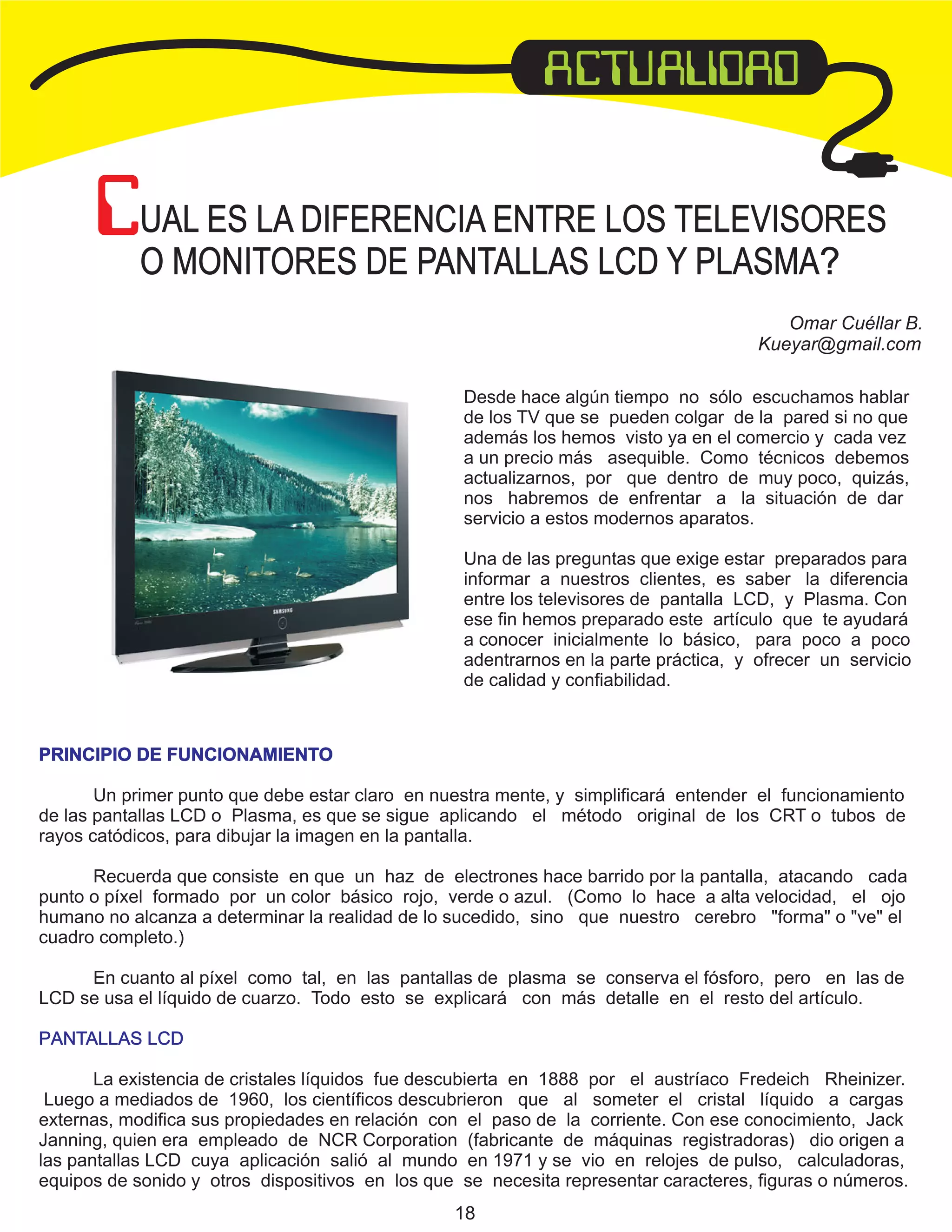

UAL ES LA DIFERENCIA ENTRE LOS TELEVISORES
O MONITORES DE PANTALLAS LCD Y PLASMA?
Omar Cuéllar B.
Kueyar@gmail.com

18

EL CRISTAL LÍQUIDO
El cristal líquido, es un estado intermedio de la materia
entre sólido y líquido, de apariencia viscosa
como los aceites, pero transparente; por eso cuando lo
atraviesa un rayo de luz, este pasa sin ningún
problema. Sin embargo, cuando es expuesto a la acción
de un campo eléctrico, se modifica la cantidad
de luz que lo atraviesa, provocando que en él aparezca
una sombra o área oscura. Ahora bien, como ya
se recordó, la imagen en una pantalla se forma con base
en
puntos llamados Píxeles ¿cuántos píxeles?
Para que se haga una idea, en la imagen de un Monitor
de PC, suponiendo que está configurado para
una resolución de 800 por 600 (mucho más que los TV),
tendríamos un total de 480.000 píxeles. Para
formar una imagen con esa resolución en una pantalla
LCD, se necesita esa misma cantidad. Por lo
tanto conozcamos cómo se fabrica cada píxel.
EL PÍXEL EN PANTALLAS LCD
La tecnología moderna ha permitido la fabricación de transistores especiales como los llamados
MosFet; también los TFT o Thin Film Transistor (transistor de película fina) que es un tipo especial de la
familia del FET, construido depositando finas películas sobre contactos metálicos. Usando esta
tecnología para manipular las propiedades del cristal líquido, se logra fabricar un píxel, es decir un punto
diminuto de luminosidad controlada.
Desde luego que pensando en los relojes de pulso o en las calculadoras, donde se aplicó
inicialmente esta tecnología, la cantidad de píxeles era pequeña, puesto que para formar un dígito por
ejemplo, sólo se necesitan ocho segmentos; además se trata de imágenes monocromáticas. Donde la
imagen es en colores, lógicamente la cantidad de píxeles aumenta. Con las pantallas de celulares,
cámaras, Mp4, etc, la cuenta es otra. Para la muestra observe esas minipantallas con la ayuda de un
lente de aumento, y trate de contar los píxeles.

19

Gases como el Neón y el Xenón son cargados
eléctricamente para conseguir plasma. Al fabricar una
pantalla, el gas es alojado en diminutas celdas recubiertas
internamente de fósforo de los tres colores primarios
(igual que una pantalla de tubo al vacío) formando cada
tríada un píxel. La excitación ordenada de las celdas
hace que la luz ultravioleta generada, rebote contra el
fósforo haciendo luz roja, verde o azul.
Los circuitos que controlan el encendido de las
pantallas LCD y plasma, trabajan de modo parecido
aunque no son compatibles. La diferencia
más
sobresaliente es: las LCD controla en cada píxel el paso
de la luz desde una fuente externa, mientras que el
plasma genera su propia luz. Antes de ser enviada a la
pantalla, la señal debe ser convertida en digital. Sin
embargo los circuitos anteriores del televisor, como
sintonía, FI, sonido, llevan a cabo procesos similares a
los que se manejan en un TV convencional.

VENTAJAS Y DESVENTAJAS
Condiciones de luminosidad
Con ambas tecnologías situadas en un mismo sitio bajo las mismas condiciones, las pantallas LCD con
Este es un punto a favor del LCD. Pero las de ambiental, las pantallas de plasma mejoran el contraste.
Tecnología TFT absorben, mientras que sin luz plasma reflejan la luz ambiente.
Vida útil
La tecnología LCD tiene una vida superior. La razón principal: el plasma usa fósforo que pierde su
luminosidad con el tiempo.
Sistema de ventilación
Como el plasma genera más calor necesita ventilación, por lo tanto produce algún ruido. A eso se
agrega el riesgo de avería en el sistema por una falla en el ventilador. Sin embargo, ya hay sistemas de
protección que en estos casos bloquean el funcionamiento total del aparato.
Consumo
En igualdad de condiciones la pantalla LCD consume un 36% menos que el plasma. Aún con imágenes
poco contrastadas, los monitores de plasma consumen bastante más que los LCD.
Angulo de visión, calidad de imagen
Las pantallas de Plasma han ofrecido mayor ángulo de visión que una pantalla LCD, y mejor contraste.
Sin embargo la competencia constante ha disminuido la brecha, de modo que en televisores LCD de
calidad prácticamente la diferencia es imperceptible.
Resolución
La dificultad de lograr buena resolución en plasma, hace imposible fabricar pantallas de tamaño
reducido en este tipo. En cuanto a pantallas grandes, ahora que también se están produciendo en LCD,
ambas están a la par.
PRECIO
De 40" hacia arriba, es más económico el plasma. Sin embargo la tendencia a mediano plazo, es reducir
costos en ambas modalidades.
CONCLUSIÓN
Podría decirse que LCD es mejor y más durable. En cuanto a precio y hablando de tamaños grandes
una opción es plasma. En fin, qué opinas tú?
21

EPARANDO EL DVD
Omar Cuéllar B.
Kueyar@gmail.com.
El acelerado abaratamiento de los reproductores
DVD (Digital Video Disk) con la llegada de marcas
como PREMIER, SILVER MAX, JWIN, COBY, etc,
ha permitido que todos tengamos por lo menos uno.
Esa masificación significa de igual modo que
muchos comiencen a llegar a nuestro taller, algunos
con fallas que con un poco de malicia indígena o
sentido común, se logran diagnosticar y reparar.
Pero hay otros con unas fallas bastante despistadoras.
Este artículo está enfocado en la explicación de cómo
repararlos, además de tener en cuenta si realmente lo
justifica, dado su bajo costo.
USANDO EL SENTIDO COMUN
Si estamos familiarizados con los reproductores de CD convencional, toda experiencia es aplicable
al reproductor de DVD o VCD y son los primeros recursos a aplicar. Cuatro criterios básicos se
deben cumplir para que toda unidad lectora de CD del formato o tamaño que sea, pueda realizar su
trabajo:
•
Que el láser encienda.
•
Que el circuito de control esté energizado.
•
Que se note alguna acción en los motores de carga (Load), pistas (Tracking- Sled), y giro del Disco
(Spindle).
•
Que la unidad óptica esté limpia.
Pongamos un ejemplo:
FALLA:
Una unidad que carga el CD, hace la búsqueda y el disco sólo gira un poco, sin llegar a la velocidad
normal. Lo primero es limpiar bien el lente con un copito humedecido de alcohol isopropílico. No nos
podemos confiar de la observación a simple vista. Tal ves se vea limpio, ¿pero realmente lo está?
¿Recuerda haber sentido un sucio en el ojo y nadie, ni usted mismo verlo, aunque el ojo llore y
diga que sí?
Si con la limpieza del lente la falla continúa, hay que pasar a medir la resistencia del motor
Spindle, (sigue siendo la misma que los de CD normal, alrededor de os 10 ohmios). Si tiene alguna
duda, compárelo con el del Sled: aunque físicamente no son iguales, eléctricamente sí.
Si la impedancia está correcta, todavía cabe sospechar del motor. Puede que el ohmiaje esté bien,
¿pero mecánicamente lo está? Lubríquelo con algún producto para ello; he tenido muy buenos
resultados con el CRC 5-56.
¿Continúa la falla? Puede ser que el IC que controla los motores está con soldaduras malas debido
al recalentamiento. Retire la soldadura y colóquela nueva.
22

•
•
•
•

Desaparece el parpadeo de la imagen.
No se visualizan líneas.
Se gana en nitidez (Calidad de imagen).
Gran calidad de color.

Si el TV en el
que
estamos
monitoreando la imagen es convencional,
simplemente se queda negra la pantalla.

23

Si se trata de una marca distinta a la enlistada, puede acudir al procedimiento siguiente:

En próximos números continuaremos comentando fallas típicas.

24

BANCO DE FALLAS
TV SANKEY MODELO 2170R- TAMBIÉN PUEDE SER LG -MICRO GS-8208 11E
JUNGLA LA7674
SÍNTOMA: Pantalla negra. Sonido OK.
Desde pines 49 y 50 del micro sale la orden de muteo o BLK para OSD (Display en Pantalla) al pin 17 del LA7674. En funcionamiento normal
debe estar en 0V. Se encuentra en 5V. Si se lleva a tierra, reaparece el video, pero no hay display. Para recuperarlo, se debe cambiar el micro.
SÍNTOMA: Pantalla negra. Sonido OK.
Está dañado el LA7674.
TV CHALLENGER SANKEY CT1421
SÍNTOMA: No tiene memoria de canales. Si se pone en AUTOPROGRAM se bloquea.
Se cambió la memoria EEPROM por una 24C04. Ya no se bloquea. Para lograr que memorice canales, se ajustó el VCO en modo de servicio.
TV SHIMASU GOLD STAR
MICRO TMP47C434AN 3464 = GS8908-01A
PLANOTECA 5 Nº 10A.
No viene adecuado para CATV.
Para habilitar la función CATV, se debe agregar del pin 10 del micro un diodo 1N4148 (MARCADO D6 en la plaqueta) y poner un pulsador en
el espacio señalado para CATV.
TV SONY KV29RS20.
SÍNTOMA: Saltos de disminución de altura vertical. Se solucionaron cambiando el diodo booster vertical. Es el más cercano al integrado de
salida vertical.
SÍNTOMA: Pantalla negra. Si se sube G2 se observa arco iris.
El IC401, procesador de audio, está en corto para las líneas de DATA y CLOCK.
SÍNTOMA: El TV no prende.
Se reemplaza el cristal oscilador maestro del micro, de 12MHZ.
SÍNTOMA. No memoriza canales en la autoprogramación. Cuando se llama un canal por el número, entra, se va por un momento y luego se
queda OK. Se encuentra en corto D001 en el circuito HSYNC para el pin 8 del micro.
TV SAMSUNG MOD CT2088BL
SÍNTOMA:Pantalla lluviosa. Si se sube AGC, mejora pero no totalmente.
En el IC802 TDA8139 multi regulador, el pin 8 está en 11.5V, debiendo ser 9V. Se puede cambiar el integrado, o poner en serie con el terminal
8 un regulador de 9V 7809.
TV DAEWOO MOD DTQ14V1SSN.
REGULADOR DE FUENTE MA8630.
SÍNTOMA: No prende.
Se encuentra abierta la R818 de 1.5MO. Es una de las resistencias de arranque para la fuente.
SÍNTOMA: La fuente, que debe dar 133V está en 90V.
La causa es el IC803 comparador y amplificador de error para la fuente, DP133. Tiene 3 pines y forma de híbrido. Se puede reemplazar por
un SE135.
SÍNTOMA: Trabaja bien un rato o un día entero y de pronto se apaga.
Se encuentra que el transistor protector de sobre corriente, aunque mide bien, es la causa del apagado. Es el Q804 (A1275).
TV PANASONIC CT2111R.
SÍNTOMA: El video presenta fondo verde. Se soluciona cambiando la memoria EEPROM.
TV GOLD STAR SANKEY.
MICRO GS8208 11C / 11E.
SALIDA VERTICAL LA7837.
SÍNTOMA: El Televisor prende y se apaga de inmediato. Si se desconecta la salida vertical, enciende sin otro problema. El micro está
Deteriorado.
TV GOLD STAR CN14B30H
SÍNTOMA: En la autoprogramación muestra todos los canales, pero no memoriza ninguno. Se queda anclado en un canal.
Se soluciona cambiando la memoria EEPROM 93C46N.
TV PANASONIC CTZ1415V
SÍNTOMA: Pantalla negra, sin display. Sonido normal.
Se encuentra en corto el Q452, del circuito ACL conectado al pin 13 de jungla AN5165K.

25


CÓMO FUNCIONA EL CIRCUITO
•
EL optoacople está bueno cuando el led enciende al presionar el pulsador.
•
Si el led enciende al energizar el circuito, sin presionar el pulsador, el
optoacople está en corto.
•
Si el led no enciende cuando se energiza el circuito y se presiona el
pulsador, el optoacople está abierto.

Materiales:
Regulador Lm7805
Base para Integrado de 4 pines
Resistencia de 100 ohm 1/2W
Pulsador N/A
Led

El circuito se puede alimentar con 9 ó 12 voltios. Preferible colocar un suiche para la entrada de la
Alimentación.

26

Sergio Zapata Iral

1.
2.

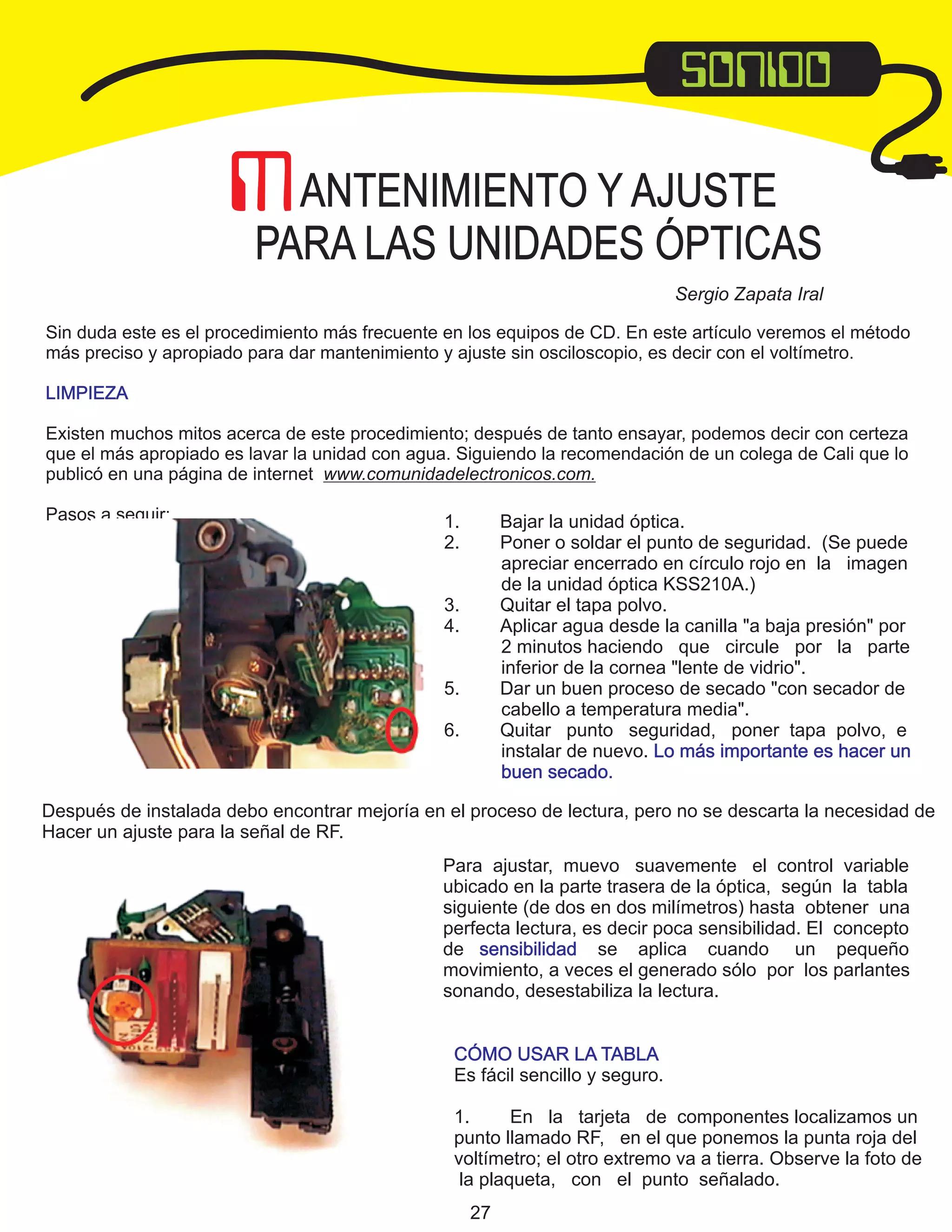

Bajar la unidad óptica.
Poner o soldar el punto de seguridad. (Se puede
apreciar encerrado en círculo rojo en la imagen
de la unidad óptica KSS210A.)
Quitar el tapa polvo.
Aplicar agua desde la canilla "a baja presión" por
2 minutos haciendo que circule por la parte
inferior de la cornea "lente de vidrio".
Dar un buen proceso de secado "con secador de
cabello a temperatura media".
Quitar punto seguridad, poner tapa polvo, e
instalar de nuevo. Lo más importante es hacer un
buen secado.

3.
4.
5.
6.

Después de instalada debo encontrar mejoría en el proceso de lectura, pero no se descarta la necesidad de
Hacer un ajuste para la señal de RF.
Para ajustar, muevo suavemente el control variable
ubicado en la parte trasera de la óptica, según la tabla
siguiente (de dos en dos milímetros) hasta obtener una
perfecta lectura, es decir poca sensibilidad. El concepto
de sensibilidad se aplica cuando un pequeño
movimiento, a veces el generado sólo por los parlantes
sonando, desestabiliza la lectura.
CÓMO USAR LA TABLA
Es fácil sencillo y seguro.
1.
En la tarjeta de componentes localizamos un
punto llamado RF, en el que ponemos la punta roja del
voltímetro; el otro extremo va a tierra. Observe la foto de
la plaqueta, con el punto señalado.
27

2.

Cargamos un CD original; lo ponemos en play.
para tomar la medida el CD tiene que estar
sonando.

3.

Por marca y modelo comparamos con la tabla, la
medida registrada en el voltímetro. Es una medida
en voltios o milivoltios DC.

4.

Giramos gradualmente el control de la unidad
"GIRO CORRECTO DE AJUSTE" hasta llegar a la
tensión DC más próxima a la indicada en la casilla
"VOLTAJE DC

28

Don Aurelio Mejía con su primer
ejemplar de Electrónica Fácil.

29

De izquierda a derecha: John Quiros, John Fredy Restrepo, Don Aurelio Mejía y Omar Cuéllar.

Electr
Júpiter
Venta de componentes electrónicos

ELECTRÓNICA Y
ELÉCTRICOS EN GENERAL
Servicio técnico especializado
en sonido y video.
Venta de componentes electrónicos.

Avenida Galán Diag. 50B N. 44 - 81
Tel. 566 14 32 Rionegro - Ant.
casaelectronicarionegro@yahoo.com

Tel. 531 44 36 - 561 17 99
Cra. 50 N.50 - 66 Pasaje Ideal - Local 109
Rionegro - Ant.

OVANNY PEREZ
J

Escuela de Formació

FORMATEC

DISEÑO DE PROGRAMAS
PARA MICROCONTROLADORES

16FXX

ESPECIALISTA EN EL ÁREA
DE TELEVISIÓN

Tel. 569 14 89 Medellín
Cel. 311 624 06 58
jovanny76@hotmail.com

JOHN QUIROS
Tel. 212 62 25 Medellín

31

EJEMPLO PARA EL TELEVISOR LG CHASIS SC-023A

CHASIS

ITEM

TMP88OIC D

SCO23A

S-O

RFAGC
LG

Orden

VP

00 AGCDLY 32

Item

Dato

Vp00
Vp01
VP02
VP03
VP04
VP05
Vp06
Vp07
Vp08
Vp09
Vp10
Vp11
Vp12
Vp13
Vp14

AGCDELAY
HPHASE
VERDC
VSIZE
RBIAS
GBIAS
BBIAS
RDRIVE
GDRIVE
BDRIVE
FOSEL
FLEVEL
VLEVEL
VCORUM
APC ADJ

32

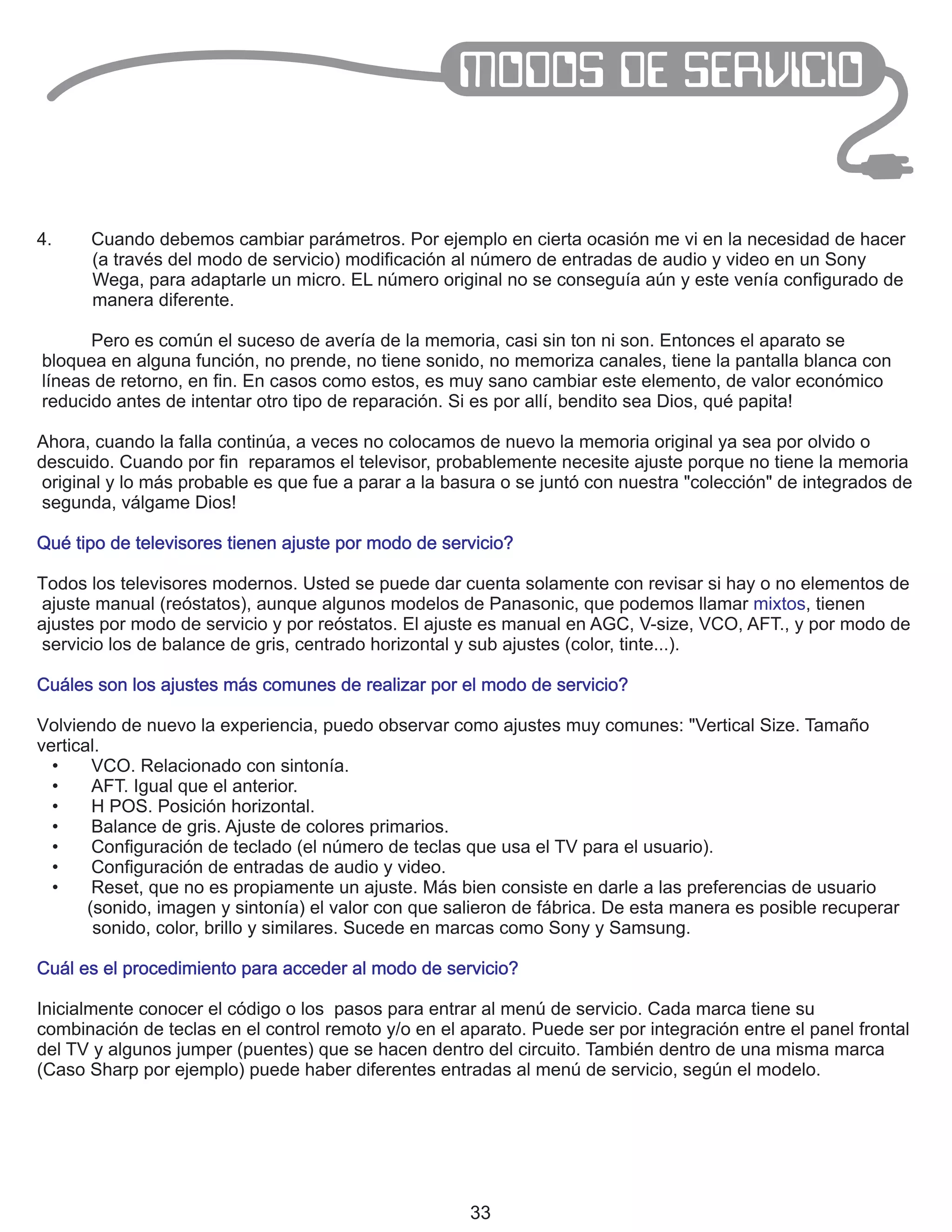

07
15
54
80
68
70
32
21
32
03
20
04
64
38

34

Descripción del Ajuste

Desplazamiento horizontal
Desplazamiento vertical
Tamaño vertical
Ajuste de grises
Ajuste de grises
Ajuste de grises
Ajuste de grises
Ajuste de grises

44

REFERENCIA
DEL MICRO

DATO

CUADRO DE AJUSTES DEL TELEVISOR LG CHASIS SC023A

CUADRO DE AJUSTES DEL TELEVISOR LG CHASIS SC023A
DESCRIPCIÓN DEL ITEM

Ajuste de AGC
Posición horizontal
Posición vertical
Tamaño vertical

DATO

DESCRIPCIÓN DEL ITEM

RGB MUTE
AV GAIN
MIX GAIN
Y GAMMA
BLK STR
YDL
ABL POINT
BPF-TOF
V- AGC
V- R BIA
SYN SEP
VOL ATT
OVER MOD

0
0
0
3
2
1
0
1
0
1
0
86
0

Al oprimir oscurece la pantalla

OSD POS

17

Posición de los caracteres

50
0
15

ITEM

N° DE AJUSTE

44
17
5
34
168
131
127
51
61
40
9
3
1
1
1
1
1
3

RF AGC
H POSIT
V- POS
V- SIZE
R- CUT
G- CUT
B- CUT
G- DRIVE
B- DRIVE
V- CENTE
V- LINE
V S COR
AFC GAI
ABL GAI
YPL
C-GAMMA
N-MATR
A-SHARP

S-0
S-1
S-2
S-3
S-4
S-5
S-6
S-7
S-8
S-9
S-10
S-11
S-12
S-13
S-14
S-15
S-16
S-17

S-BRIGHT
S-TINT
S-CONTRAST

DATO

ITEM

N° DE AJUSTE

S-18
S-19
S-20
S-21
S-22
S-23
S-24
S-25
S-26
S-27
S-28
S-29
S-30
S-31
S-32
S-33

CUADRO DE OPTION BYTE PARA EL MODELO SC-023A
DESCRIPCIÓN DEL AJUSTE

Eeprom Option 1 (12)

Posición horizontal

Oscurece la pantalla
Cierra la pantalla para ajuste de screen

Para ingresar al segundo cuadro presione menú
GAMEPAC

1
0

LG LOGO

1

WIDE
4 KEY

0

Habilita o deshabilita el zoom

0

Para los t.v. de cuatro teclas debe estar en 1

0

8 KEY

1

Para los t.v. de ocho teclas debe estar en 1

0

PHIL

0

0

AV STEREO

1

TURBO
Idioma del menú

Eng

0

Port

0

Av2

1

Habilita otra entrada de A/V

DVD

1

Habilita conexión de DVD por componentes

EYE

0

BACKUP
FLAT
SRSMONO

Habilita o deshabilita el ojo mágico

35

Habilita o deshabilita el juego que trae incorporado

Entradas de audio y video mono y estéreo

Utilice las teclas CH+, CH- para desplazarse entre los ITEMS
AGC
25 (El ítem a ajustar se resalta en azul)
GG
25
BG
32
BLO-R
34
BLO-G
31
CDL
8
L-DLY
13
RGB BRI 27
SERVICE 1
GON
Av1
VER.
3.09

Utilice las teclas VOL+, VOL- para modificar el ajuste (dato)

OVMADAPT
OVMTHR
ADC LEV
DEC LEV
SAP LEV
FILTBW
MTS LEV
AUX3 VOL
FMWINDOW

0
0
16
18
12
0
0
61
0

BOOSTVAL
0
MAX VOL
100
DCXO VAL
63
DCXOA
0

El ajuste a modificar se resalta en letra azul

36

El conocimiento de nuestro trabajo (lo digo con todo respeto) es para muchos de nosotros un costal de
fragmentos, algo así como un “rompe cabeza” sin armar.

37

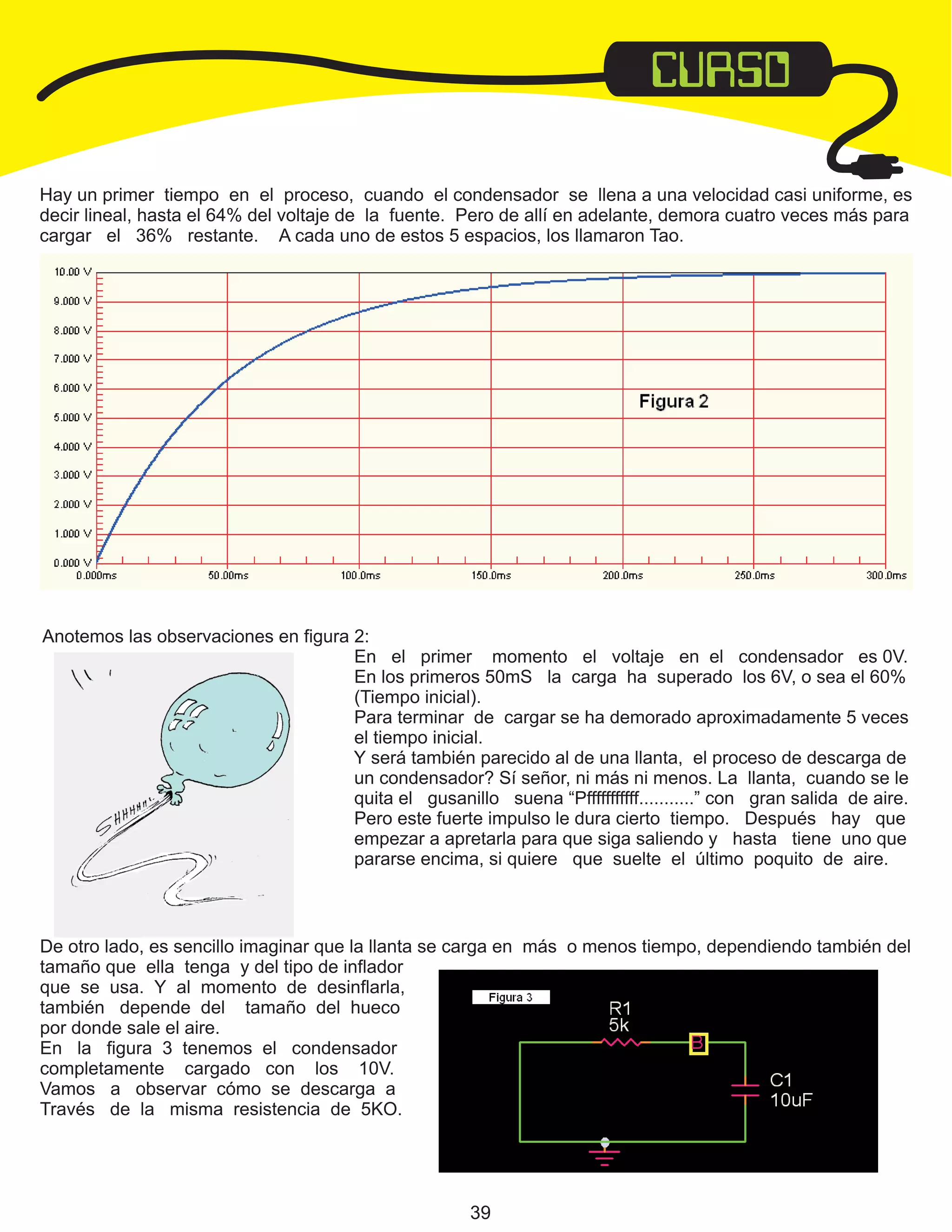

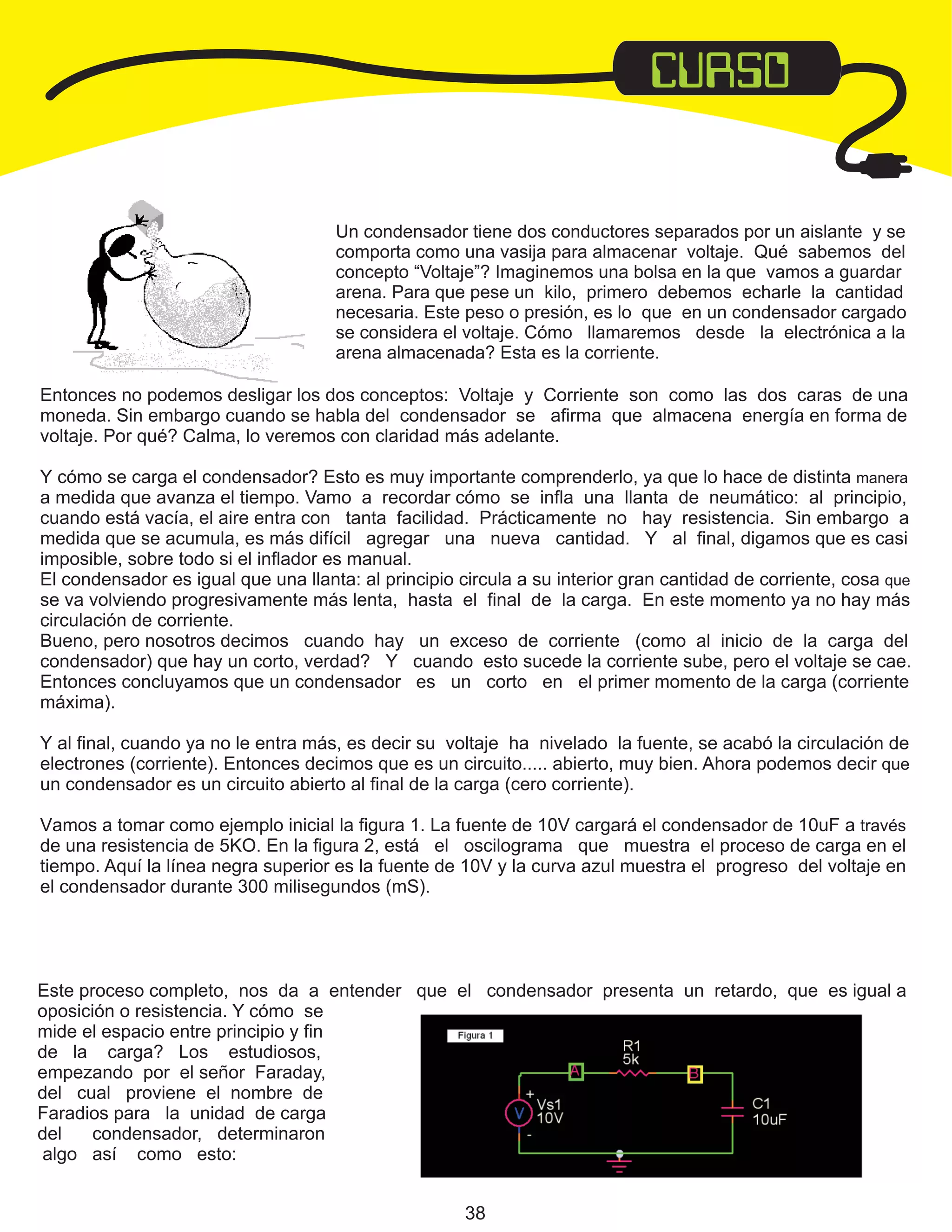

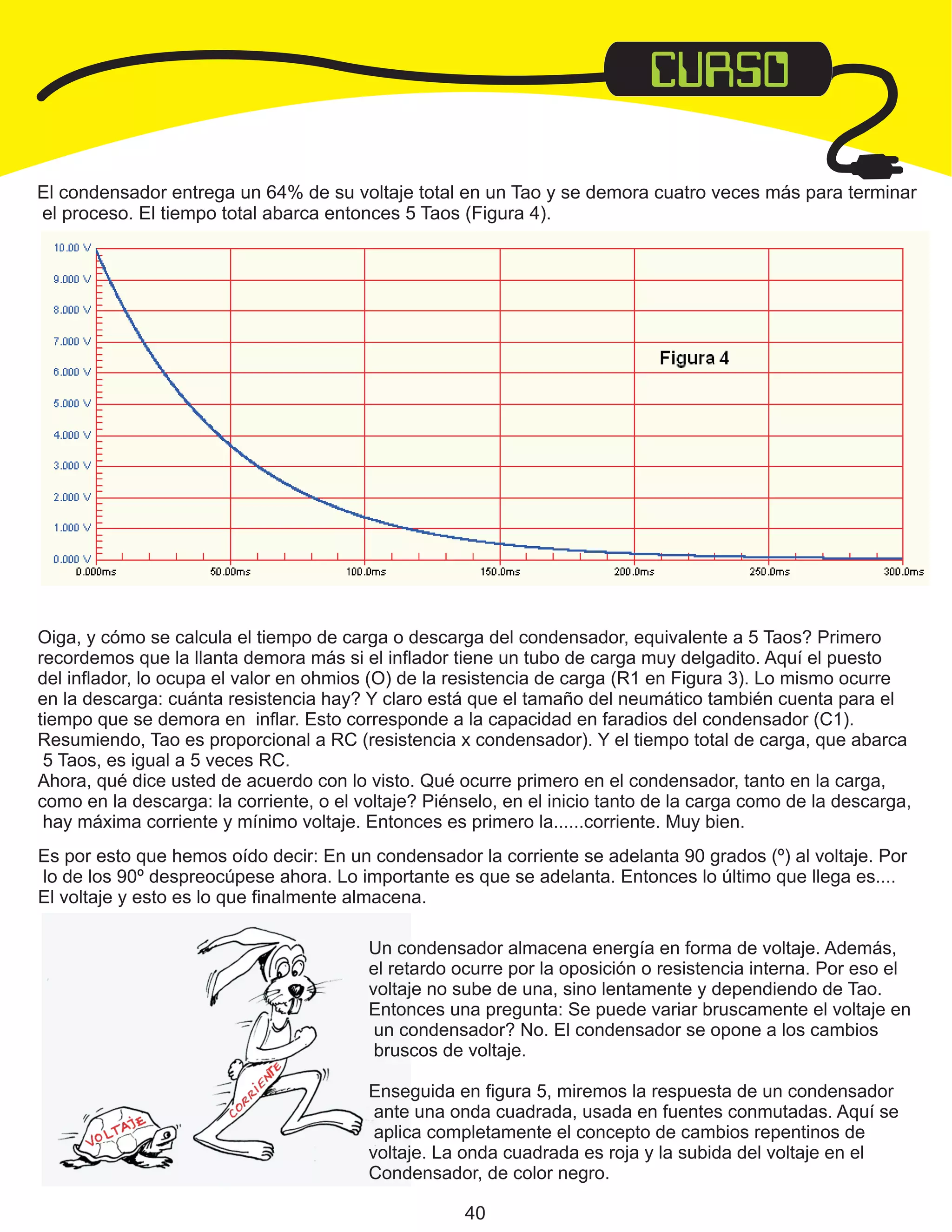

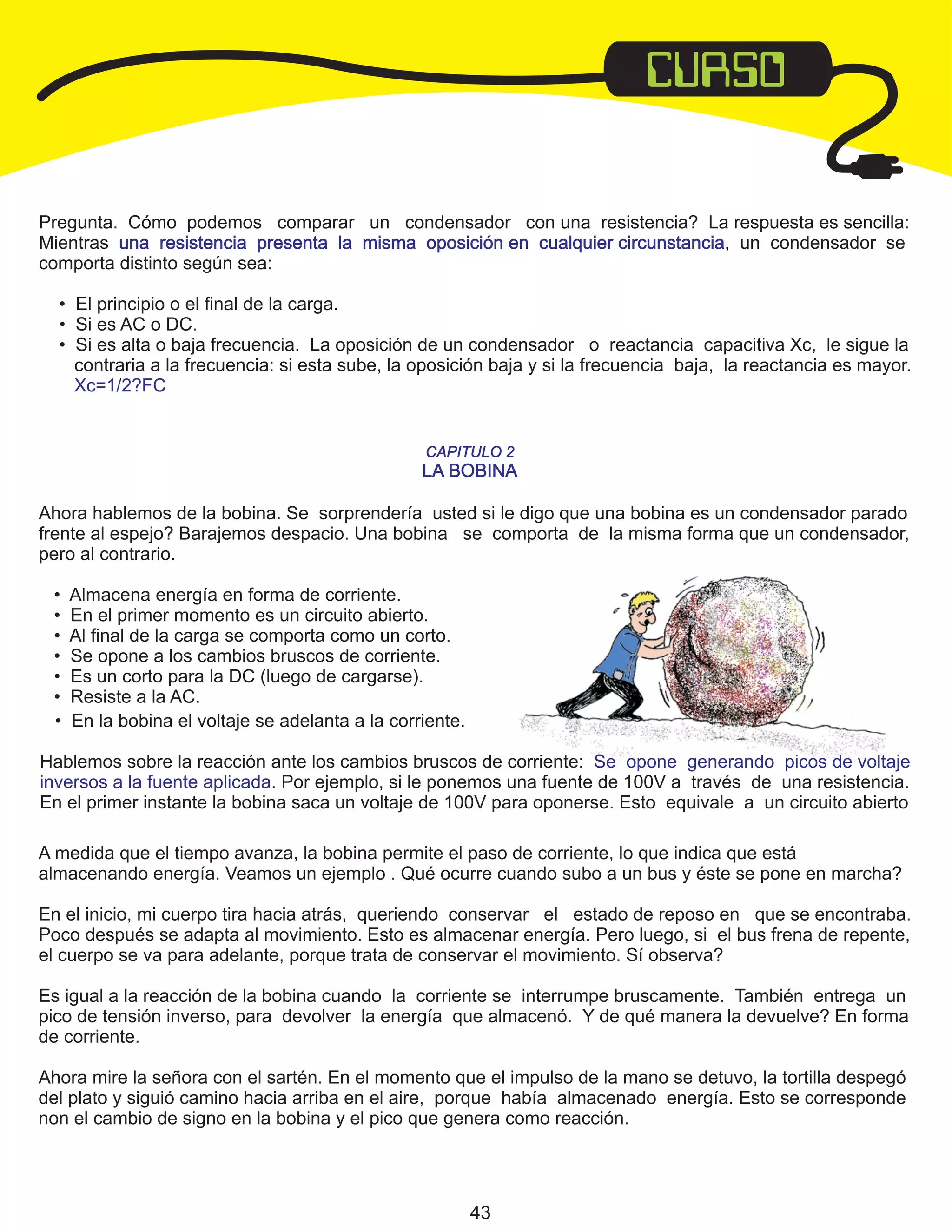

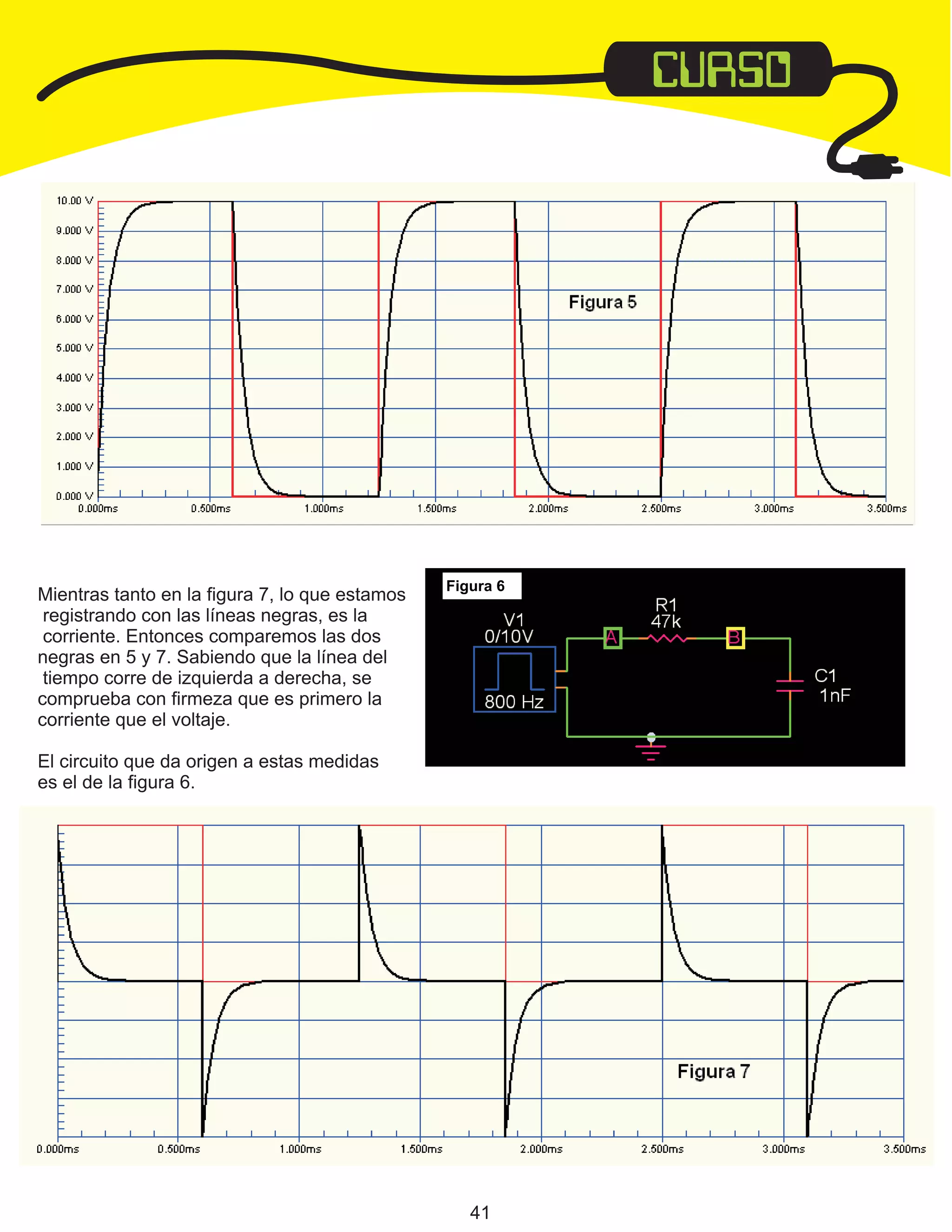

Amigo lector:
Le proponemos con esta revista, establecer el medio por el cual no sólo intercambiemos conocimiento, sino
que además se estrechen lazos de verdadero colegaje y nos motivemos a la preparación constante para
mantenernos al día con el rápido avance de la tecnología.
Para ello le animamos a que nos escriba o nos llame, participándonos sus inquietudes, sugerencias o
necesidades que contribuyan a enriquecer el contenido de la revista y se canalice todo aquello que considere
válido y práctico.
Estaremos abiertos a toda crítica siempre y cuando sea constructiva; no escatimaremos esfuerzos para
mantener el objetivo original de la revista: Brindar la mejor ayuda posible!
Tiene a su alcance no sólo la revista, c uente también con el equipo humano de “Taller de Electrónica”.
Los editores.

NOTA DE AGRADECIMIENTO
Ante todo quiero dar gracias a Dios por permitirnos dar el paso inicial en esta labor.
A mis compañeros y amigos, John Quiros y Omar Cuéllar por aceptar unirse a este
proyecto.
A todos quienes creyeron en él: mis colegas y exalumnos del oriente antioqueño
y del resto del país; a los que nos apoyaron con el diseño y financiación de esta
revista.
Don Gustavo Valencia, Sergio Zapata, Edwin Rendón, Walter Montoya, Diana Gómez,
Fernando Pica, a la Corporación ACTUAR FAMIEMPRESAS, Mariluz mi compañera
y a todos nuestros contactos y distribuidores del país.
GRACIAS MIL!
John Fredy Restrepo Rincón.

46

íguelo Ya!
¡Cons

Diccionario Técnico
Inglés-Español ilustrado
y actualizado.
A diferencia de un diccionario
normal, contiene el
vocabulario
de conversación más usual e
infinidad de siglas explicadas.
Ideal para hacer las
traducciones y tareas del
colegio y consultar
significados de informática,
internet, física y electrónica.
Es la pareja perfecta para la
“Guía Práctica para
Manejar y Reparar
el Computador”.
Precio Público: $ 38.000

DITEL MEDELLÍN
Teléfonos 362 40 56 y 313 17 93
E-mail: amejiamesa@une.net.co

A

BOGOTÁ
LIBRERÍA PANAMERICANA
Video y Planos (284 96 29)
Calle 22 923 Bogotá
Centro Cultural del Libro,
Librería Atlantic
EdduseKit (288 41 73)
Artemis (548 18 42)

PRIMERA PÁGINA WEB DE
ELECTRÓNICA EN COLOMBIA

ACTUA
LMENT
E ES W
WW.KU
EYAR.N
ET

www.kueyar.com

“MINI-FORO”

stanley: necesito plano equipo de sonido aiwa nxs 594
jose: arme un diagrama de fluorescente a bateria 24 voltios pero la
resistencia se calento
jose luis: hola, algun amigo que quiera contactarse conmigo
jose luis: algun amigo que quiera contactarse conmigo, soy de chile
hector fabio: hola
Luis F. Rosas Ramirez: se algo de rep de tv.

Name
Message
Email
send

reset

Archive-®-Help

Lea las instrucciones para hacer uso de el Mini-Foro,

***-Aquí-***

www.kueyar.net

25458297 taller-de-electronica-1

Más contenido relacionado

La actualidad más candente

Similar a 25458297 taller-de-electronica-1

Más de ninguna

25458297 taller-de-electronica-1
