1. TRANSISTOR MOSFET Página 1
“Año de la Integración Nacional y el Reconocimiento de Nuestra Diversidad”
UNIVERSIDAD NACIONAL “SAN LUIS GONZAGA” DE ICA
FACULTAD DE INGENIERÍA MECÁNICA Y ELÉCTRICA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA
ELETRÓNICA
Curso : Circuitos Digitales II.
Informe Nº :1
Título : Circuito con transistor MOSFET.
Alumno : Lavarello Bernaola, Francesco.
Especialidad : Ing. Electrónica
Año : VIEE-1
Grupo :”A”
Profesor : Ing. JORGE PACHAS.
ICA-PERU
2013

2. TRANSISTOR MOSFET Página 2

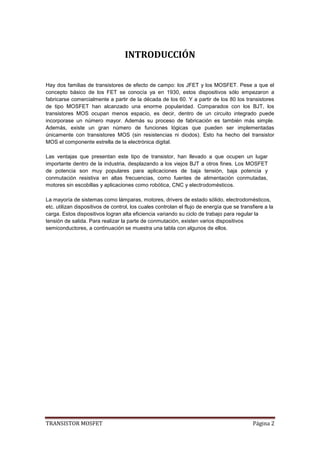

INTRODUCCIÓN
Hay dos familias de transistores de efecto de campo: los JFET y los MOSFET. Pese a que el
concepto básico de los FET se conocía ya en 1930, estos dispositivos sólo empezaron a
fabricarse comercialmente a partir de la década de los 60. Y a partir de los 80 los transistores
de tipo MOSFET han alcanzado una enorme popularidad. Comparados con los BJT, los
transistores MOS ocupan menos espacio, es decir, dentro de un circuito integrado puede
incorporase un número mayor. Además su proceso de fabricación es también más simple.
Además, existe un gran número de funciones lógicas que pueden ser implementadas
únicamente con transistores MOS (sin resistencias ni diodos). Esto ha hecho del transistor
MOS el componente estrella de la electrónica digital.
Las ventajas que presentan este tipo de transistor, han llevado a que ocupen un lugar
importante dentro de la industria, desplazando a los viejos BJT a otros fines. Los MOSFET
de potencia son muy populares para aplicaciones de baja tensión, baja potencia y
conmutación resistiva en altas frecuencias, como fuentes de alimentación conmutadas,
motores sin escobillas y aplicaciones como robótica, CNC y electrodomésticos.
La mayoría de sistemas como lámparas, motores, drivers de estado sólido, electrodomésticos,
etc. utilizan dispositivos de control, los cuales controlan el flujo de energía que se transfiere a la
carga. Estos dispositivos logran alta eficiencia variando su ciclo de trabajo para regular la
tensión de salida. Para realizar la parte de conmutación, existen varios dispositivos
semiconductores, a continuación se muestra una tabla con algunos de ellos.

3. TRANSISTOR MOSFET Página 3
Índice
Pág.
1.-Transistores mosfet 4
2.-Estructura del mosfet 5
3.-Principio de operación 6
4.-Regiones de operaciones 6
5.-Aplicaciones 9

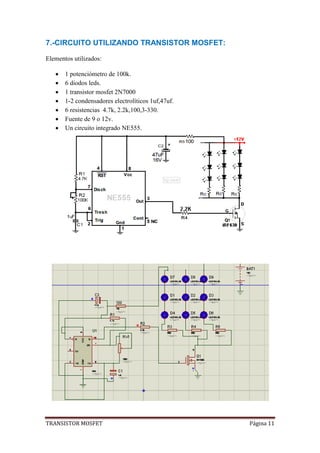

6.-Circuito utilizando el transistor mosfet 12

4. TRANSISTOR MOSFET Página 4
Marco teórico
1.-TRANSISTOR MOSFET:
MOSFET significa "FET de Metal Oxido Semiconductor" o FET de compuerta aislada, es un
arreglo de cientos de transistores integrados en un sustrato de silicio. Cada uno entrega una
parte a la corriente total.
El transistor MOSFET, como veremos, está basado en la estructura MOS. En los MOSFET
de enriquecimiento, una diferencia de tensión entre el electrodo de la Puerta y el substrato
induce un canal conductor entre los contactos de Drenador y Surtidor, gracias al efecto de
campo. El término enriquecimiento hace referencia al incremento de la conductividad
eléctrica debido a un aumento de la cantidad de portadores de carga en la región
correspondiente al canal, que también es conocida como la zona de inversión.
Uno de los motivos que impulsó su desarrollo es que los transistores bipolares presentan
limitaciones. Es un dispositivo controlado por tensión, Es un dispositivo extremadamente
veloz en virtud a la pequeña corriente necesaria para estrangular o liberar el canal. Por esta
facultad se los usa ampliamente en conmutación. Su velocidad permite diseñar etapas con
grandes anchos de banda minimizando, así, lo que se denomina distorsión por fase.
La característica constructiva común a todos los tipos de transistor MOS es que el terminal
de puerta (G) está formado por una estructura de tipo Metal/Óxido/Semiconductor. El óxido
es aislante, con lo que la corriente de puerta es prácticamente nula, mucho menor que en los
JFET. Por ello, los MOS se emplean para tratar señales de muy baja potencia.
Tiene una versión NPN y otra PNP. El NPN es llamado MOSFET de canal N y el PNP es
llamado MOSFET de canal P, En el MOSFET de canal N la parte "N" está conectado a la
fuente (source) y al drenaje (drain). En el MOSFET de canal P la parte "P" está conectado a
la fuente (source) y al drenaje (drain):

5. TRANSISTOR MOSFET Página 5
2.-ESTRUCTURA DE MOSFET:
La estructura MOS está compuesta de dos terminales y tres capas: Un Substrato de silicio,
puro o poco dopado p o n, sobre el cual se genera una capa de Oxido de Silicio (SiO2) que,
posee características dieléctricas o aislantes, lo que presenta una alta impedancia de
entrada. Por último, sobre esta capa, se coloca una capa de Metal (Aluminio o polisilicio),
que posee características conductoras. En la parte inferior se coloca un contacto óhmico, en
contacto con la capsula, como se ve en la figura.
La estructura MOS, actúa como un condensador de placas paralelas en el que G y B son las
placas y el óxido, el aislante. De este modo, cuando VGB=0, la carga acumulada es cero y la
distribución de portadores es aleatoria y se corresponde al estado de equilibrio en el
semiconductor.
Cuando VGB>0, aparece un campo eléctrico entre los terminales de Puerta y substrato. La
región semiconductora p responde creando una región de empobrecimiento de cargas
libres p+ (zona de deplexión), al igual que ocurriera en la región P de una unión PN cuando
estaba polarizada negativamente. Esta región de iones negativos, se incrementa con VGB.
Al llegar a la región de VGB, los iones presentes en la zona semiconductora de
empobrecimiento, no pueden compensar el campo eléctrico y se provoca la acumulación de
cargas negativas libres (e-) atraídos por el terminal positivo. Se dice entonces que la
estructura ha pasado de estar en inversión débil a inversión fuerte.
El proceso de inversión se identifica con el cambio de polaridad del substrato, debajo de la
región de Puerta. En inversión fuerte, se forma así un CANAL de e-libres, en las
proximidades del terminal de Puerta (Gate) y de huecos p+ en el extremo de la Puerta.
La intensidad de Puerta IG, es cero puesto que, en continua se comporta como un
condensador (GB). Por lo tanto, podemos decir que, la impedancia desde la Puerta al
substrato es prácticamente infinita e IG=0 siempre en estática. Básicamente, la estructura
MOS permite crear una densidad de portadores libres suficiente para sustentar una corriente
eléctrica.

6. TRANSISTOR MOSFET Página 6
3.- PRINCIPIO DE OPERACIÓN:
Tanto en el MOSFET de canal N o el de canal P, cuando no se aplica tensión en la compuerta
no hay flujo de corriente entre en drenaje (Drain) y la fuente (Source)
Para que circule corriente en un MOSFET de canal N una tensión positiva se debe aplicar en la
compuerta. Así los electrones del canal N de la fuente (source) y el drenaje (Drain) son atraídos
a la compuerta (Gate) y pasan por el canal P entre ellos.
El movimiento de estos electrones, crea las condiciones para que aparezca un puente para los
electrones entre el drenaje y la fuente. La amplitud o anchura de este puente (y la cantidad de
corriente) depende o es controlada por la tensión aplicada a la compuerta.
En el caso del MOSFET de canal P, se da una situación similar. Cuando se aplica una tensión
negativa en la compuerta, los huecos (ausencia de electrones) del canal P del drenaje y de la
fuente son atraídos hacia la compuerta y pasan a través del canal N que hay entre ellos,
creando un puente entre drenaje y fuente. La amplitud o anchura del puente (y la cantidad de
corriente) depende de la tensión aplicada a la compuerta.
Debido a la delgada capa de óxido que hay entre la compuerta y el semiconductor, no hay
corriente por la compuerta. La corriente que circula entre drenaje y fuente es controlada por la
tensión aplicada a la compuerta.
4.-REGIONES DE OPERACIÓN:
Cuando ya existe canal inducido y VDS va aumentando, el canal se contrae en el lado del
Drenador, ya que la diferencia de potencial Puerta-canal es en ese punto, más baja y la zona
de transición más ancha. Es decir, siempre que exista canal estaremos en región óhmica y el
dispositivo presentará baja resistencia.
La operación de un transistor MOSFET se puede dividir en tres regiones de operación
diferentes, dependiendo de las tensiones en sus terminales. Para un transistor MOSFET N

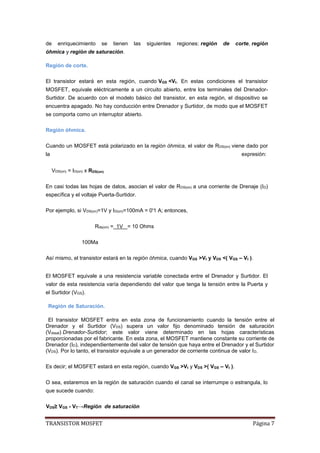

7. TRANSISTOR MOSFET Página 7
de enriquecimiento se tienen las siguientes regiones: región de corte, región
óhmica y región de saturación.
Región de corte.
El transistor estará en esta región, cuando VGS <Vt. En estas condiciones el transistor
MOSFET, equivale eléctricamente a un circuito abierto, entre los terminales del Drenador-
Surtidor. De acuerdo con el modelo básico del transistor, en esta región, el dispositivo se
encuentra apagado. No hay conducción entre Drenador y Surtidor, de modo que el MOSFET
se comporta como un interruptor abierto.
Región óhmica.
Cuando un MOSFET está polarizado en la región óhmica, el valor de RDS(on) viene dado por
la expresión:
VDS(on) = ID(on) x RDS(on)
En casi todas las hojas de datos, asocian el valor de RDS(on) a una corriente de Drenaje (ID)
específica y el voltaje Puerta-Surtidor.
Por ejemplo, si VDS(on)=1V y ID(on)=100mA = 0'1 A; entonces,
Rds(on) = 1V = 10 Ohms
100Ma
Así mismo, el transistor estará en la región óhmica, cuando VGS >Vt y VDS <( VGS – Vt ).
El MOSFET equivale a una resistencia variable conectada entre el Drenador y Surtidor. El
valor de esta resistencia varía dependiendo del valor que tenga la tensión entre la Puerta y
el Surtidor (VGS).
Región de Saturación.
El transistor MOSFET entra en esta zona de funcionamiento cuando la tensión entre el
Drenador y el Surtidor (VDS) supera un valor fijo denominado tensión de saturación
(Vdssat) Drenador-Surtidor; este valor viene determinado en las hojas características
proporcionadas por el fabricante. En esta zona, el MOSFET mantiene constante su corriente de
Drenador (ID), independientemente del valor de tensión que haya entre el Drenador y el Surtidor
(VDS). Por lo tanto, el transistor equivale a un generador de corriente continua de valor ID.
Es decir; el MOSFET estará en esta región, cuando VGS >Vt y VDS >( VGS – Vt ).
O sea, estaremos en la región de saturación cuando el canal se interrumpe o estrangula, lo
que sucede cuando:
VDS≥ VGS - VT→Región de saturación

8. TRANSISTOR MOSFET Página 8

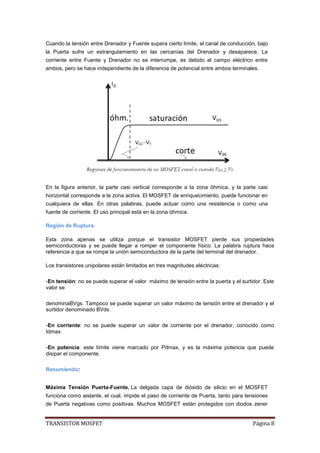

Cuando la tensión entre Drenador y Fuente supera cierto límite, el canal de conducción, bajo
la Puerta sufre un estrangulamiento en las cercanías del Drenador y desaparece. La
corriente entre Fuente y Drenador no se interrumpe, es debido al campo eléctrico entre
ambos, pero se hace independiente de la diferencia de potencial entre ambos terminales.
En la figura anterior, la parte casi vertical corresponde a la zona óhmica, y la parte casi
horizontal corresponde a la zona activa. El MOSFET de enriquecimiento, puede funcionar en
cualquiera de ellas. En otras palabras, puede actuar como una resistencia o como una
fuente de corriente. El uso principal está en la zona óhmica.
Región de Ruptura.
Esta zona apenas se utiliza porque el transistor MOSFET pierde sus propiedades
semiconductoras y se puede llegar a romper el componente físico. La palabra ruptura hace
referencia a que se rompe la unión semiconductora de la parte del terminal del drenador.
Los transistores unipolares están limitados en tres magnitudes eléctricas:
-En tensión: no se puede superar el valor máximo de tensión entre la puerta y el surtidor. Este
valor se
denominaBVgs. Tampoco se puede superar un valor máximo de tensión entre el drenador y el
surtidor denominado BVds.
-En corriente: no se puede superar un valor de corriente por el drenador, conocido como
Idmax.
-En potencia: este límite viene marcado por Pdmax, y es la máxima potencia que puede
disipar el componente.
Resumiendo:
Máxima Tensión Puerta-Fuente. La delgada capa de dióxido de silicio en el MOSFET
funciona como aislante, el cual, impide el paso de corriente de Puerta, tanto para tensiones
de Puerta negativas como positivas. Muchos MOSFET están protegidos con diodos zener

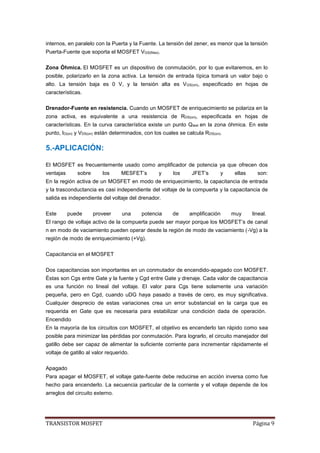

9. TRANSISTOR MOSFET Página 9
internos, en paralelo con la Puerta y la Fuente. La tensión del zener, es menor que la tensión
Puerta-Fuente que soporta el MOSFET VGS(Max).
Zona Óhmica. El MOSFET es un dispositivo de conmutación, por lo que evitaremos, en lo
posible, polarizarlo en la zona activa. La tensión de entrada típica tomará un valor bajo o
alto. La tensión baja es 0 V, y la tensión alta es VGS(on), especificado en hojas de
características.
Drenador-Fuente en resistencia. Cuando un MOSFET de enriquecimiento se polariza en la
zona activa, es equivalente a una resistencia de RDS(on), especificada en hojas de
características. En la curva característica existe un punto Qtest en la zona óhmica. En este
punto, ID(on) y VDS(on) están determinados, con los cuales se calcula RDS(on).
5.-APLICACIÓN:
El MOSFET es frecuentemente usado como amplificador de potencia ya que ofrecen dos
ventajas sobre los MESFET’s y los JFET’s y ellas son:
En la región activa de un MOSFET en modo de enriquecimiento, la capacitancia de entrada
y la trasconductancia es casi independiente del voltaje de la compuerta y la capacitancia de
salida es independiente del voltaje del drenador.
Este puede proveer una potencia de amplificación muy lineal.
El rango de voltaje activo de la compuerta puede ser mayor porque los MOSFET’s de canal
n en modo de vaciamiento pueden operar desde la región de modo de vaciamiento (-Vg) a la
región de modo de enriquecimiento (+Vg).
Capacitancia en el MOSFET
Dos capacitancias son importantes en un conmutador de encendido-apagado con MOSFET.
Éstas son Cgs entre Gate y la fuente y Cgd entre Gate y drenaje. Cada valor de capacitancia
es una función no lineal del voltaje. El valor para Cgs tiene solamente una variación
pequeña, pero en Cgd, cuando uDG haya pasado a través de cero, es muy significativa.
Cualquier desprecio de estas variaciones crea un error substancial en la carga que es
requerida en Gate que es necesaria para estabilizar una condición dada de operación.
Encendido
En la mayoría de los circuitos con MOSFET, el objetivo es encenderlo tan rápido como sea
posible para minimizar las pérdidas por conmutación. Para lograrlo, el circuito manejador del
gatillo debe ser capaz de alimentar la suficiente corriente para incrementar rápidamente el
voltaje de gatillo al valor requerido.
Apagado
Para apagar el MOSFET, el voltaje gate-fuente debe reducirse en acción inversa como fue
hecho para encenderlo. La secuencia particular de la corriente y el voltaje depende de los
arreglos del circuito externo.

10. TRANSISTOR MOSFET Página 10
Área segura de operación
El área segura de operación del MOSFET está limitada por tres variables que forman los
límites de una operación aceptable. Estos límites son:
1. Corriente máxima pulsante de drenaje
2. Voltaje máximo drenaje-fuente
3. Temperatura máxima de unión.
Pérdidas del MOSFET
Las pérdidas de potencia del MOSFET son un factor tomado en cuenta para la selección de
un dispositivo de conmutación. La elección no es sencilla, pues no puede decirse que el
MOSFET tenga menores o mayores pérdidas que un BJT en un valor específico de
corriente. Las pérdidas por conmutación en el encendido y apagado juegan un papel más
importante en la selección. La frecuencia de conmutación es también muy importante.
6.-CONCLUSIONES:
 El mosfet gracias a su gran velocidad de conmutación presenta una gran versatilidad
de trabajo;este puede reemplazar dispostivos como el jfet.
 Los MOS se emplean para tratar señales de muy baja potencia esto es una gran
ventaja ya que pueden ser utilizados en una gran gama de aplicaciones
 Para que circule corriente en un MOSFET de canal N una tensión positiva se debe
aplicar en la compuerta. Así los electrones del canal N de la fuente (source) y el
drenaje (Drain) son atraídos a la compuerta (Gate) y pasan por el canal P entre
ellos.
 Gracias a la delgada capa de óxido que hay entre la compuerta y el semiconductor,
no hay corriente por la compuerta. La corriente que circula entre drenaje y fuente es
controlada por la tensión aplicada a la compuerta.

11. TRANSISTOR MOSFET Página 11
7.-CIRCUITO UTILIZANDO TRANSISTOR MOSFET:
Elementos utilizados:
 1 potenciómetro de 100k.
 6 diodos leds.
 1 transistor mosfet 2N7000
 1-2 condensadores electrolíticos 1uf,47uf.
 6 resistencias 4.7k, 2.2k,100,3-330.
 Fuente de 9 o 12v.
 Un circuito integrado NE555.

12. TRANSISTOR MOSFET Página 12
